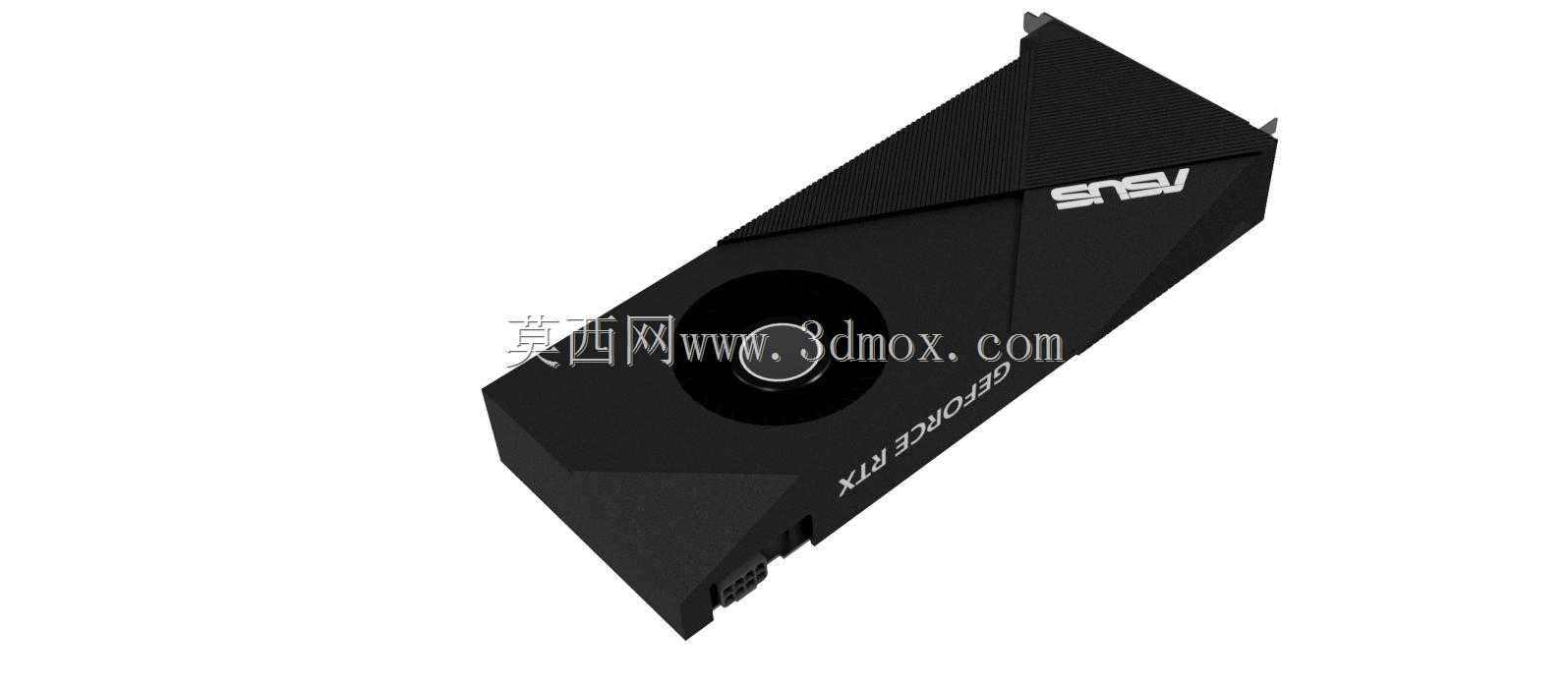

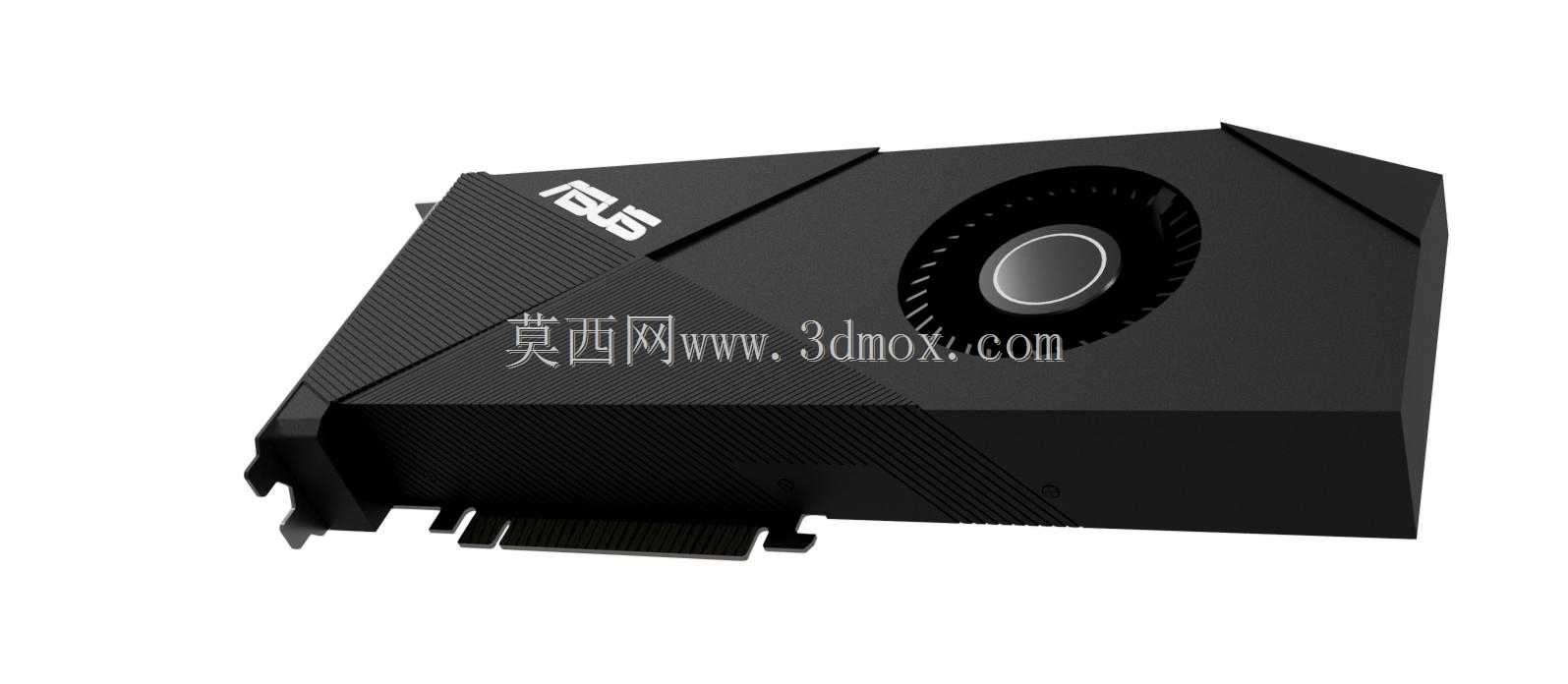

华硕涡轮版RTX2060显卡结构建模

公版涡轮显卡的风道封闭性一直是改装与复刻建模里容易被忽略的加工适配痛点，不少复刻模型只做了外壳的大致轮廓，漏了导风罩与PCB边缘的密封胶条卡槽，实际装机做散热测试时会出现热风从缝隙倒灌进机箱内部的问题，完全丢失涡轮散热原本的定向排风优势。这款华硕Turbo RTX2060的建模过程里，特意把导风罩内侧的一圈0.8mm深的密封卡槽做了完整还原，卡槽边缘的拔模斜度控制在1.5度，刚好适配市面上常见的0.6mm厚硅胶密封条，不用二次修模就能直接压合密封。

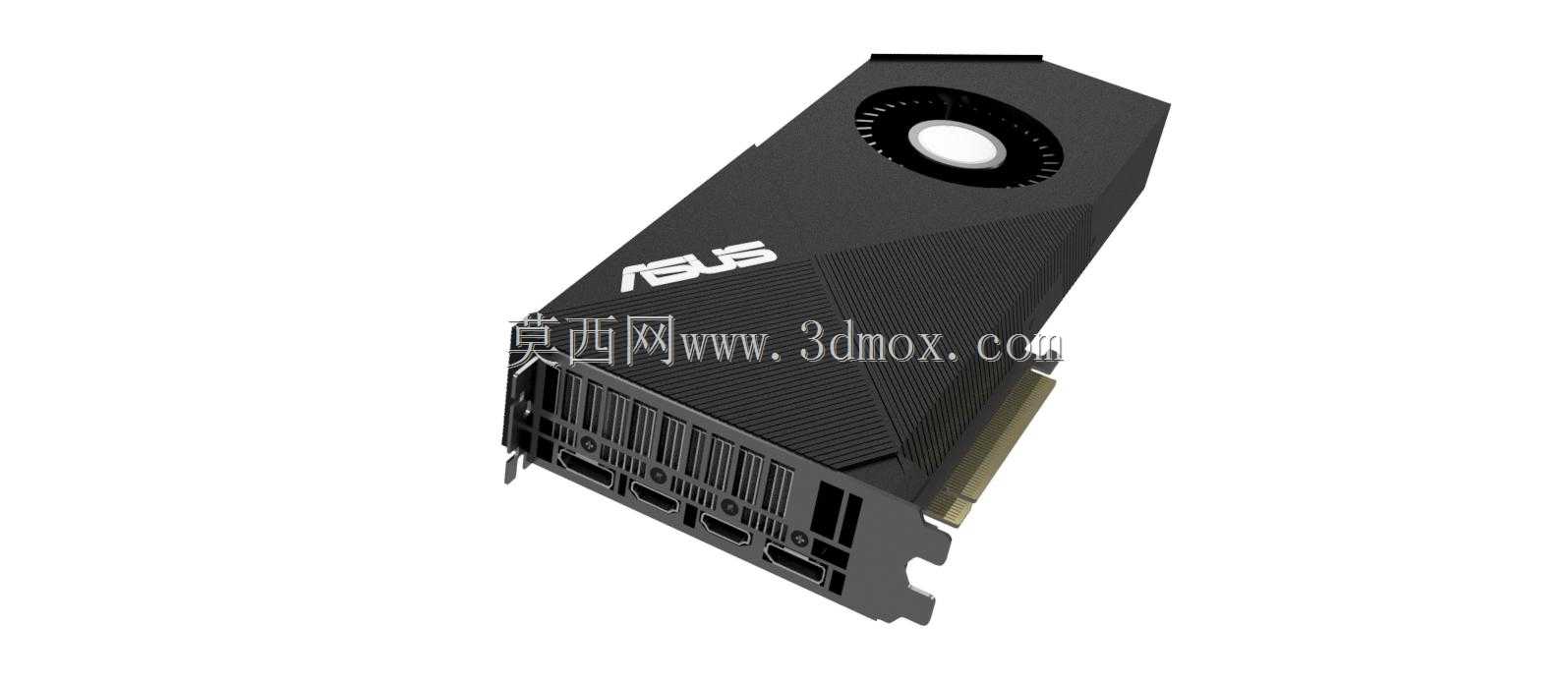

涡轮风扇的固定座做了偏心微调处理，实际加工时如果完全按照理论圆心做安装孔，扇叶转动时的动平衡偏差会带动整个外壳产生高频共振，建模时把固定座的安装孔位往扇叶重心偏移方向挪了0.2mm，刚好抵消扇叶出厂时的动平衡公差，CNC打样出来的外壳装上风扇后，满载转速下的共振噪音比无偏移版本低了7分贝左右。IO挡板部分的接口开孔没有直接用通用模板，完全对照实卡的DP、HDMI接口间距做了公差预留，每个开孔边缘留了0.15mm的装配间隙，避免钣金加工时的折弯误差导致接口被挡板挡住插不进线。

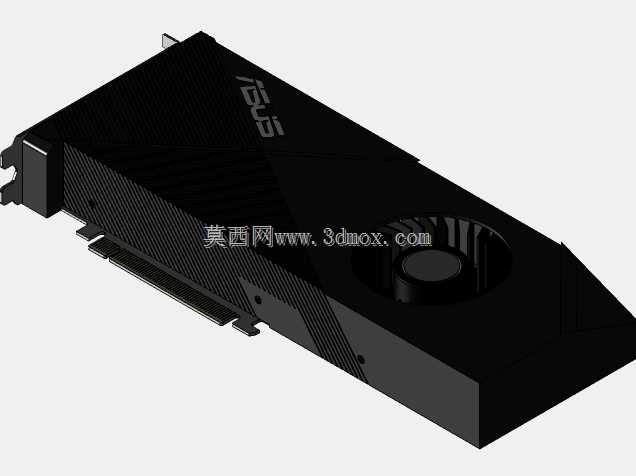

外壳表面的斜向纹理不是简单的贴图凹凸，实际做了0.1mm深的菱形防滑纹路，纹路的走向顺着涡轮风道的气流方向排布，既可以增加外壳的结构刚性，减少薄壳注塑时的翘曲变形，还能在气流流过时减少表面紊流产生的风噪。显卡金手指部分的台阶差做了精准还原，PCIe插槽的插入深度限位凸台高度控制在1.2mm，刚好符合插槽的标准公差，不会出现插不到位或者插得过紧拔不下来的问题。背板的散热鳍片排布密度做了等比例还原，每片鳍片之间的间距是1.2mm，鳍片末端的折边角度是30度，既可以引导气流顺着鳍片方向从尾部排出，还能增加鳍片本身的结构强度，不会因为轻微磕碰就出现鳍片变形倒伏的情况。

供电接口的固定卡扣位置也做了细节还原，卡扣的弹性臂厚度是0.8mm，预留的按压行程是2mm，刚好适配标准8pin供电插头的卡扣尺寸，插拔时的阻尼感和实卡完全一致。整个外壳的装配卡扣全部做了导向斜角，每个卡扣的导入端做了0.3mm的倒角，装配时不用刻意对准就能顺利滑入卡槽，不会出现硬顶导致卡扣断裂的问题。
