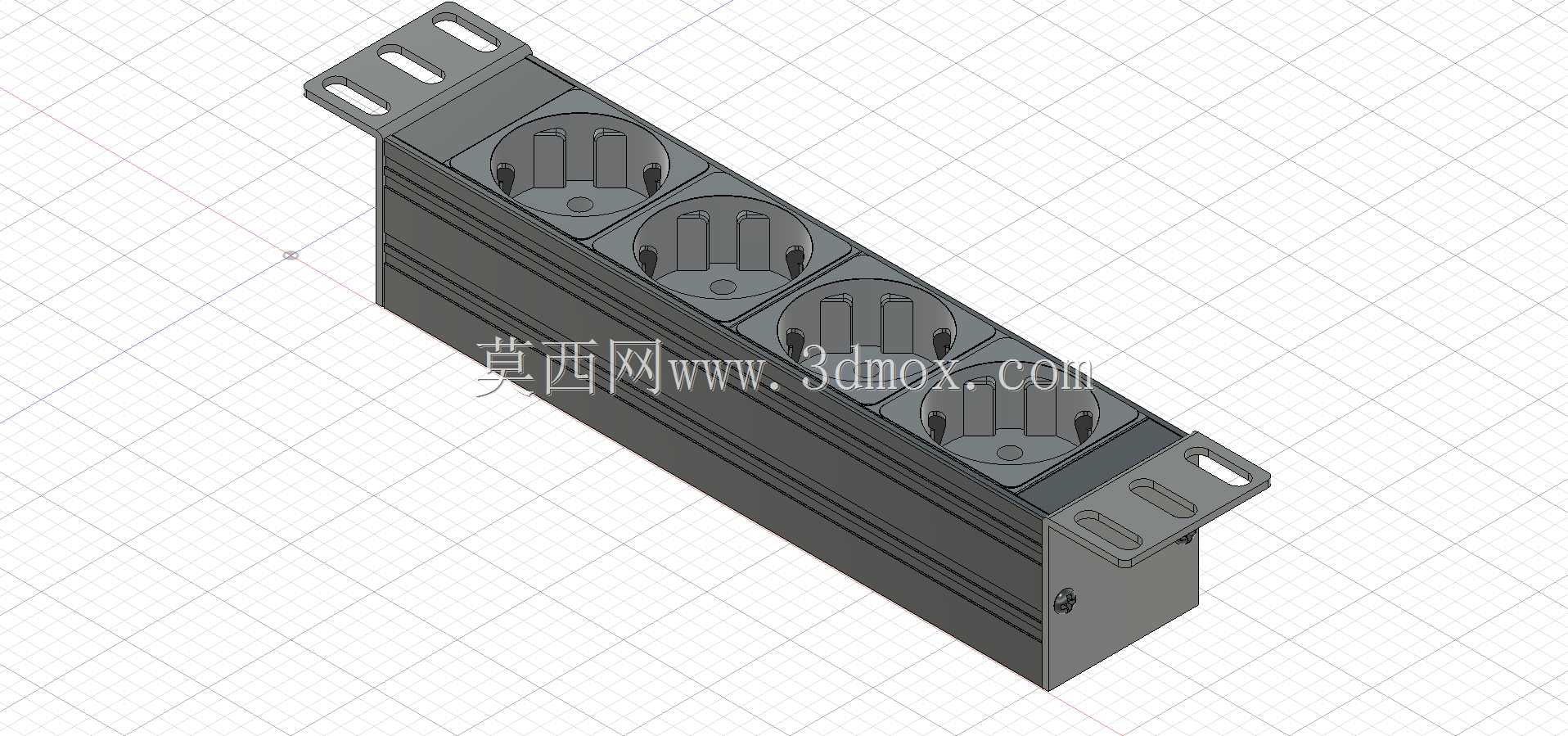

1U机架式四孔Schuko型PDU配电单元

这款1U规格的机架式PDU，是标准19英寸机柜内部配电的核心配套部件，主要适配10英寸深度的机柜安装场景，在机房布线、工业控制柜、测试设备机架、音视频系统机柜等场景中承担末端配电分流的作用，解决机柜内部多台设备集中取电的布线杂乱问题，让机柜内部走线更规整，也方便运维人员统一管控设备供电回路。

从实际使用需求出发，这款PDU采用4位Schuko型插座布局，也就是欧标接地型插座，适配对应制式的设备电源插头，每个插座的间距经过合理排布，即使插装带外置变压模块的电源插头，也不会出现相邻插座互相遮挡无法使用的情况，日常运维插拔插头时也有足够的操作空间。壳体采用铝合金型材挤出成型，既保证了整体结构强度，又具备良好的散热性能，长期带载运行时壳体不会因为积热出现老化变形，同时金属壳体也能起到电磁屏蔽的作用，减少供电回路对机柜内弱电线缆的信号干扰。

安装结构上，两端的固定挂耳采用折弯钢板制作，挂耳上开设的长条形安装孔可以适配不同机柜立柱的孔位偏差，安装时不需要反复调整PDU的位置就能顺利拧入固定螺丝，挂耳与主体壳体通过螺丝刚性连接，安装后整体结构稳固，不会因为多次插拔插头出现松动移位的情况。整体高度严格遵循1U机架安装标准，安装后不会占用上下相邻U位的安装空间，不会干涉机柜内其他设备的部署，深度方向的尺寸控制适配10英寸浅机柜的内部空间，不会出现安装后与机柜内前后侧的设备、理线架产生干涉的问题。

设计过程中优先考虑了运维使用的便利性，壳体侧面预留了线缆出线的固定位，现场布线时可以根据机柜进线方向选择左侧或右侧出线，适配不同机房的走线规范，插座模块内嵌在壳体的定位槽内，模块与壳体之间没有多余的旷量，插拔插头时不会出现模块跟着转动、内陷的问题。整体没有附带外置线缆，给现场施工留出足够的布线灵活度，施工人员可以根据实际配电距离、额定载流需求选择对应规格的电源线缆进行压接装配，适配不同场景的配电载流要求，不需要额外裁剪原配线缆，减少接线故障点。

在结构细节上，壳体边缘都做了倒角钝化处理，安装施工时不会划伤施工人员的手部，也不会割破线缆的绝缘层，固定挂耳的折弯处做了加强筋处理，长期承重也不会出现挂耳变形的问题，插座的接地弹片、接触弹片都采用高弹性铜材制作，多次插拔后依然能保持足够的接触压力，减少接触电阻过大导致的发热问题，提升长期运行的可靠性。
