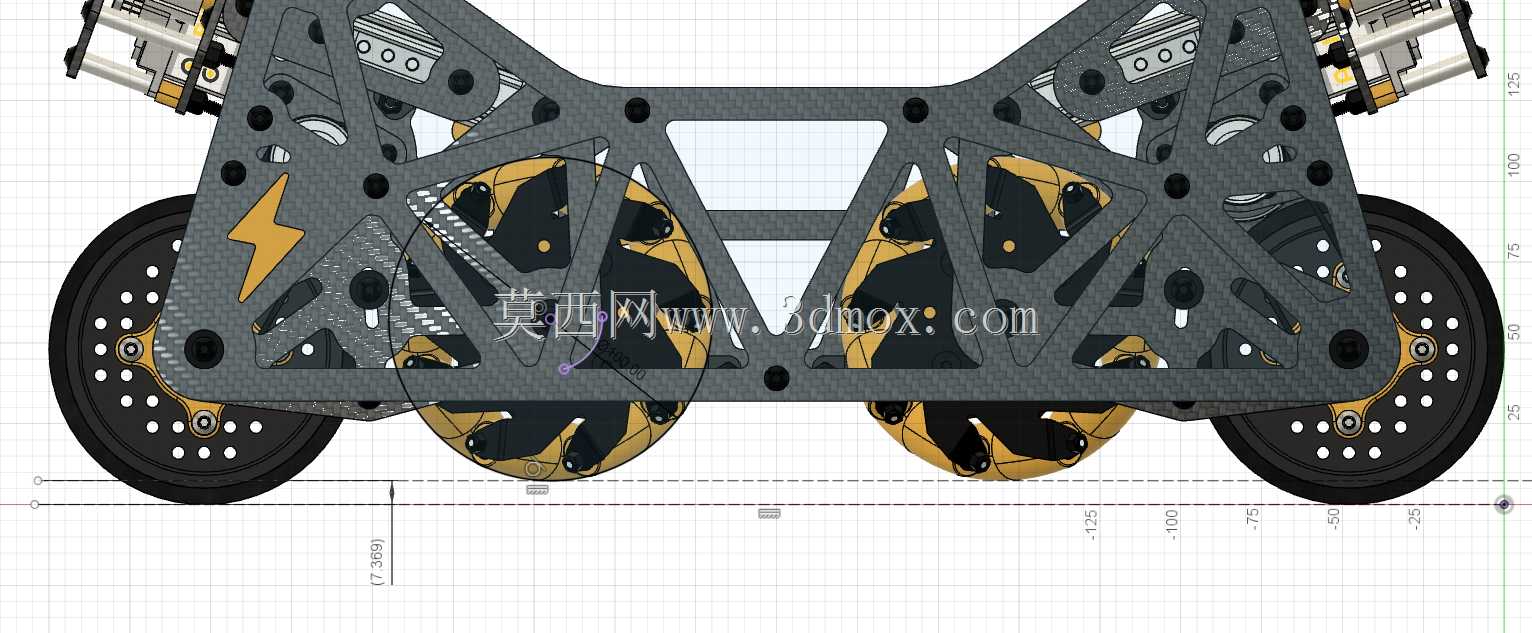

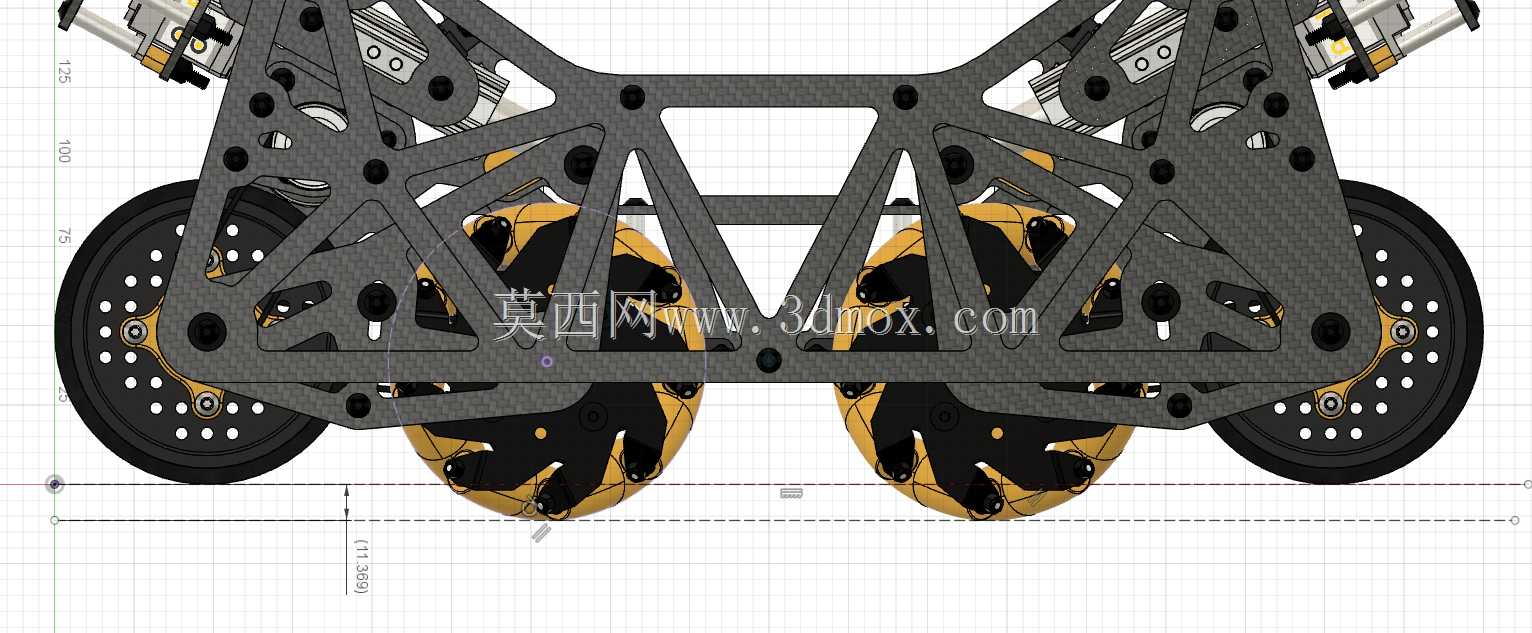

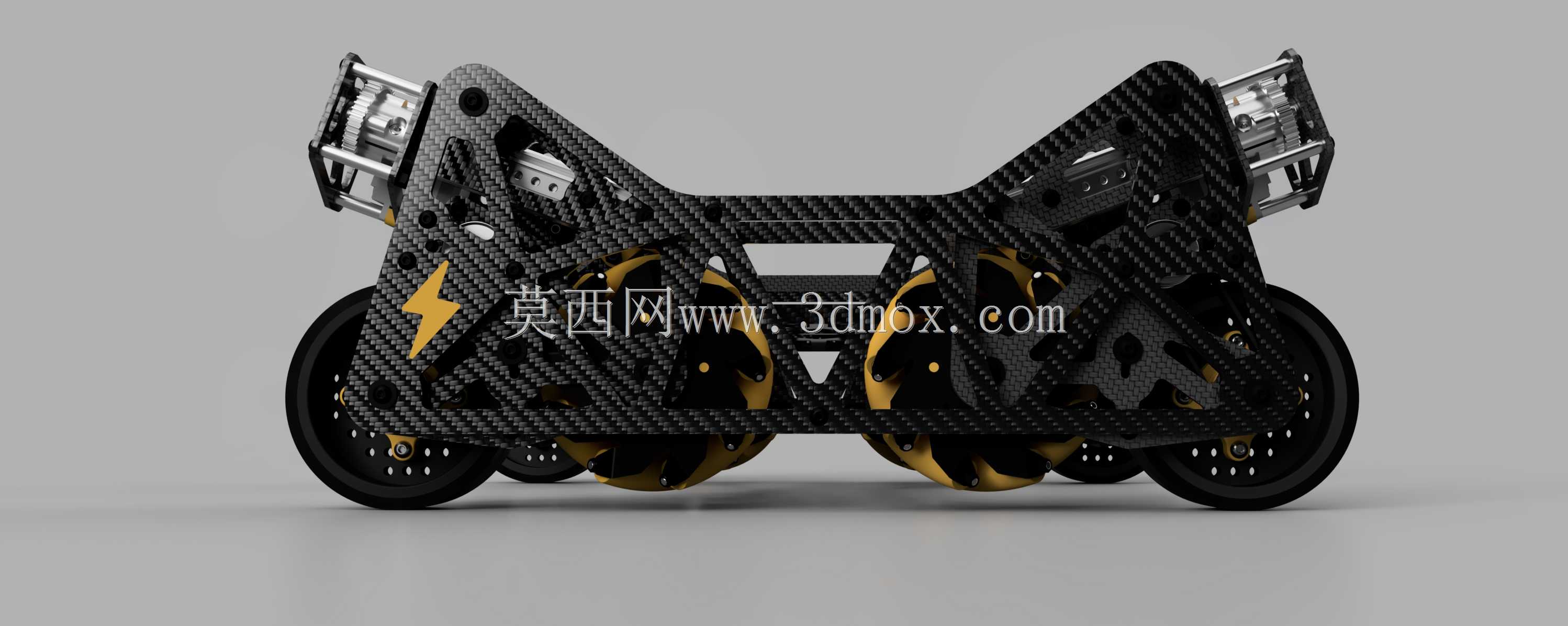

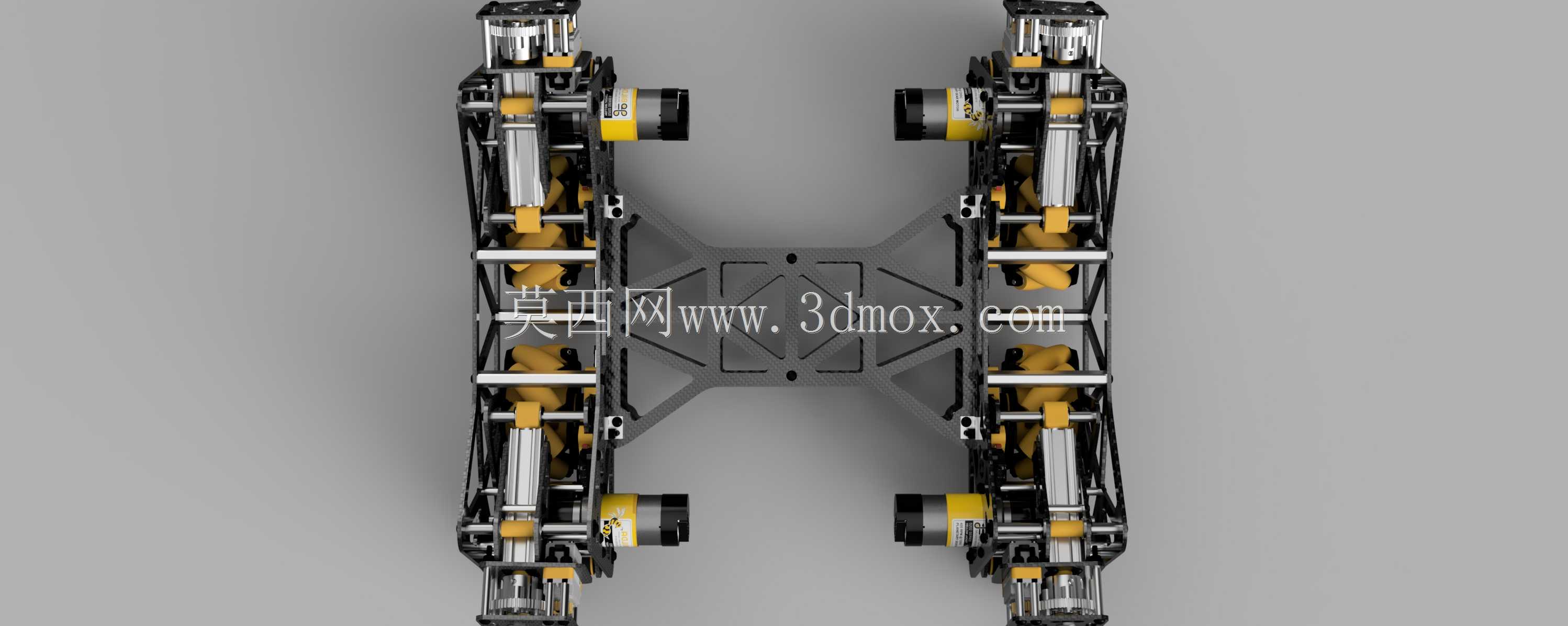

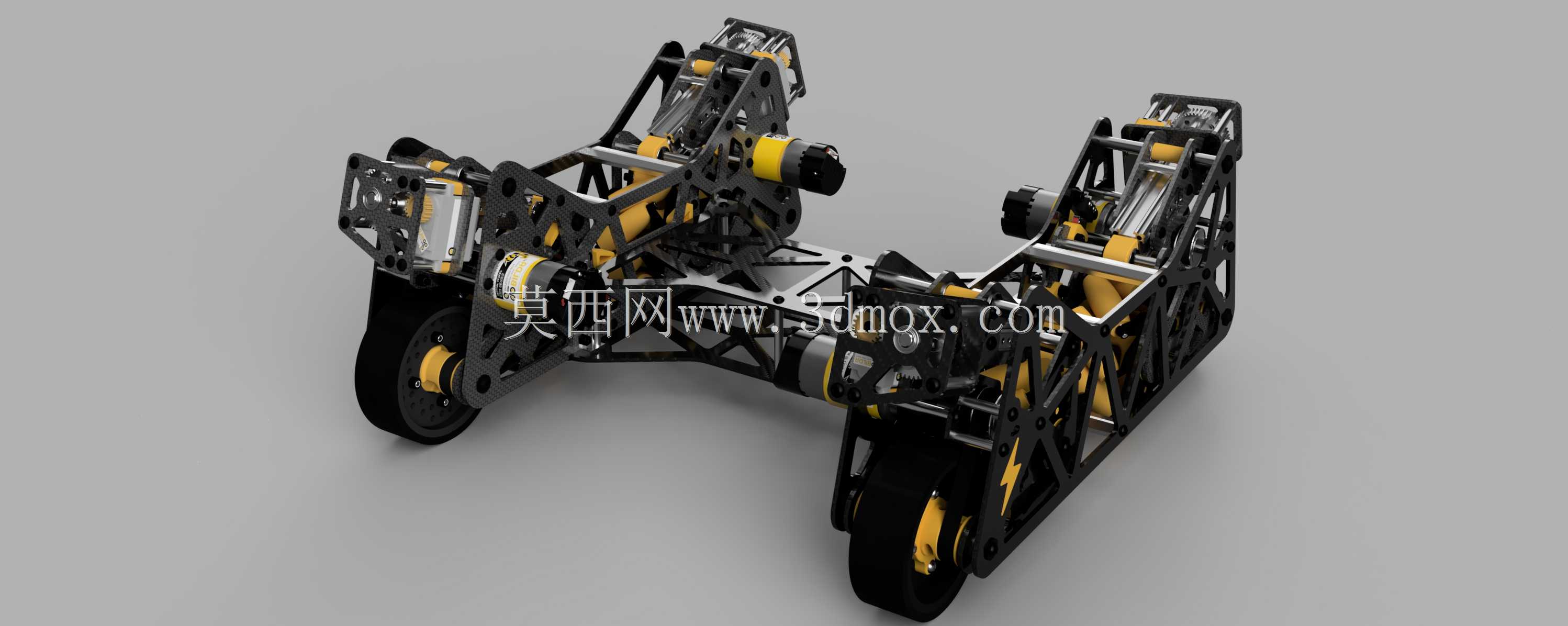

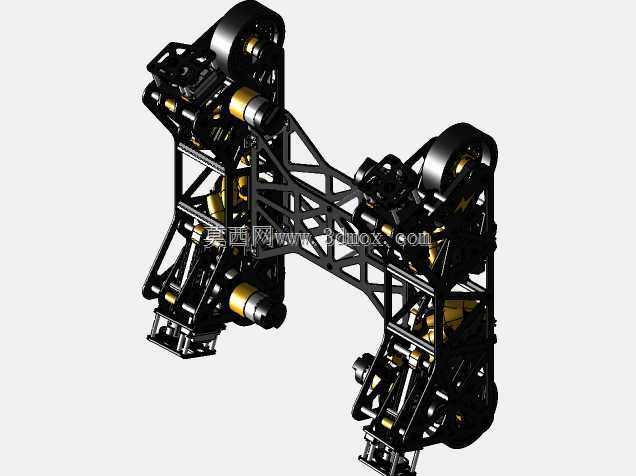

碳纤维丝杠驱动八角罐移动底盘

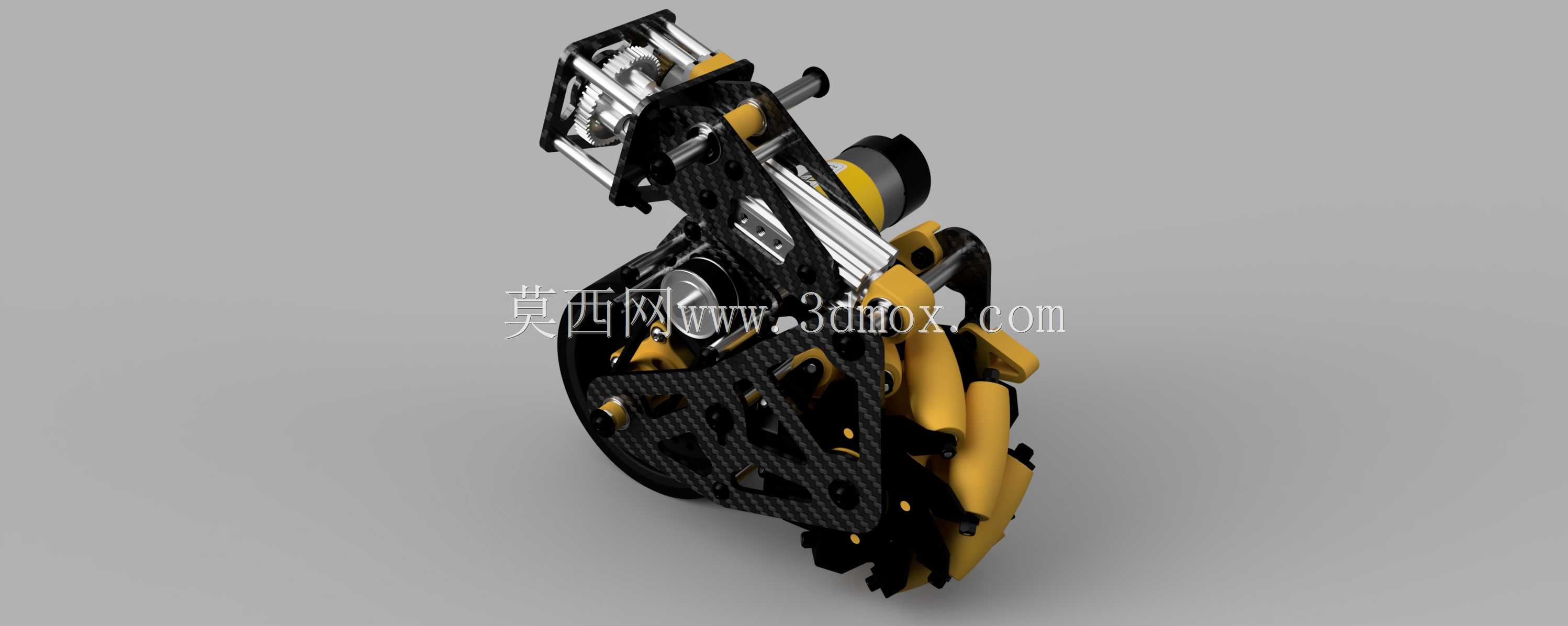

碳纤维板材叠层加工时的孔位公差偏移，是这类全碳纤移动底盘落地最容易踩的坑。2.9mm厚度的碳纤板层间剪切强度有限，轮组安装孔如果采用常规钻孔工艺，极易出现孔边分层崩边，直接导致轮轴同轴度偏差超过0.2mm，运行时轮组偏磨的阻力会直接吃掉丝杠传动近15%的输出扭矩。这套底盘的轮组安装座特意做了开槽式限位设计，没有采用传统的圆孔过盈配合，而是预留了0.3mm的横向调整间隙，配合3D打印的压紧块实现位置微调，哪怕碳板加工时孔位有轻微偏差，也能在装配阶段把四个车轮的接地压力差控制在5%以内，避免单侧轮组负载过大触发伺服过载保护。

丝杠传动的刚性优势在这类需要快速轮组切换的底盘上体现得格外明显，液压和气动方案受限于赛事规则无法使用，直流电机直驱的响应速度又跟不上轮组快速切换的需求，丝杠搭配扭矩伺服的组合，能在0.8秒内完成牵引轮和万向轮的动力切换，哪怕整机总重接近19kg，急停转向时也不会出现轮组打滑的情况。碳纤框架的主梁采用了交错叠层的铺层设计，没有用等厚的整板切割，而是在受力集中的轮组安装位额外增加了两层单向碳布补强，既把整体重量压到了最低，又能承受轮组切换时的瞬时冲击载荷，不会出现框架共振的异响。

限位开关的安装没有采用常规的螺丝固定在碳板表面的方式，而是直接嵌在碳梁的开槽里，触发压块直接和轮组摆臂接触，省去了额外的传动连杆，减少了三个装配误差累积的环节。哪怕轮组摆臂的摆动角度因为加工误差有细微偏差，也能通过调整压块的旋入深度保证触发位置精准，不会出现到位不触发或者误触发的情况。整套底盘的装配不需要专用工装，所有紧固件都采用标准规格，现场维护时哪怕轮组受撞击变形，也能在十分钟内完成更换，不需要重新校准整个传动链的同轴度。碳纤表面没有做额外的喷漆处理，保留了碳纤原有的哑光纹理，既减轻了额外重量，也能在日常使用中快速观察到框架表面的裂纹损伤，提前排查结构失效的隐患。
