多层钢结构外置消防疏散梯结构设计

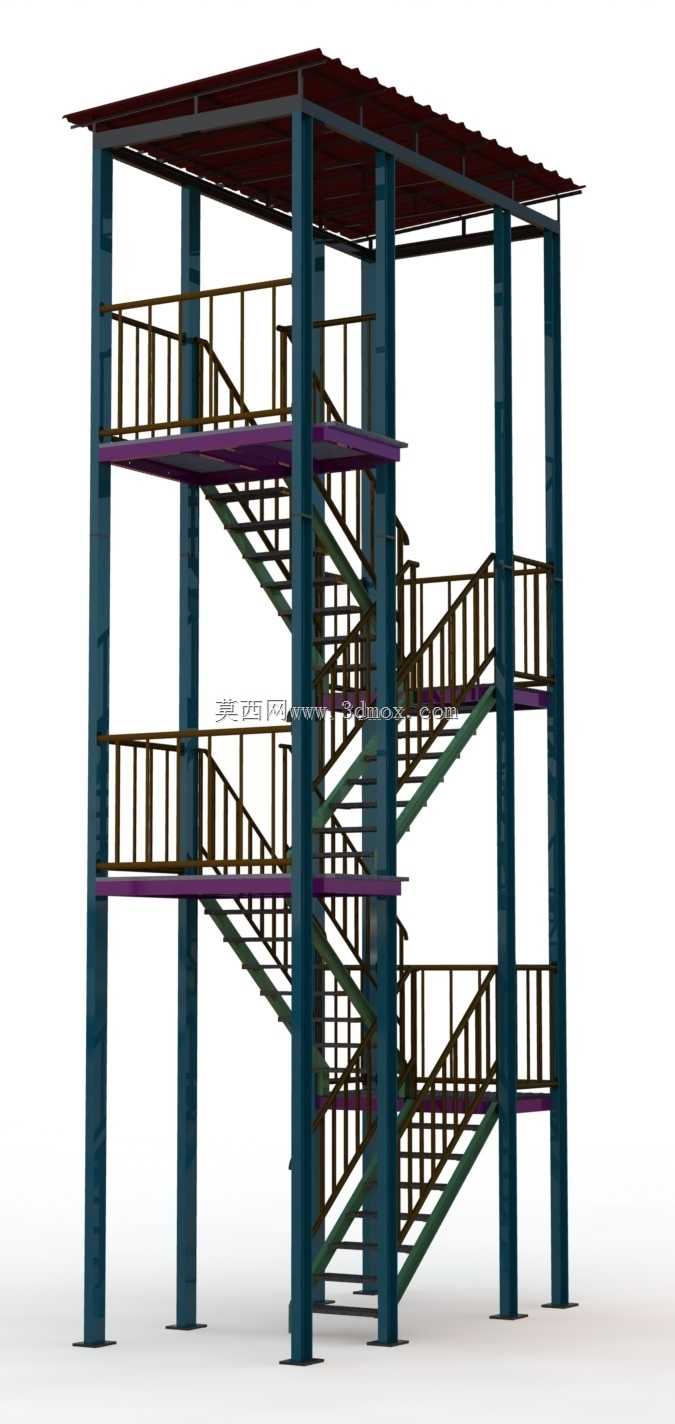

户外消防梯常年直面风压、温差形变、雨雪腐蚀的多重工况，常规设计里容易忽略立柱与平台梁的连接应力集中问题，不少现场安装后两三年就出现焊缝撕裂、踏步板翘曲的隐患。这套钢梯在立柱选型上没有盲目追求大截面型材，而是根据三层梯段的荷载分布，把主立柱的壁厚做了梯度调整，底层立柱承受整梯竖向荷载加侧向风载，壁厚比上层立柱厚两毫米，既控制了整体自重，也避免了材料冗余带来的成本浪费。梯段踏步采用花纹钢板弯折成型，弯折处预留了两毫米的工艺圆角，没有做尖锐直角处理，一来能减少弯折处的应力集中，长期踩踏不会出现裂纹，二来也能避免安装和后期维护时的锐角划伤。踏步与梯梁的连接采用间断焊，焊缝长度控制在每段三十毫米，间距一百二十毫米，满焊容易让梯梁产生焊接变形，后续安装时会出现梯段对接错边的问题，间断焊既能保证连接强度，也能把焊接形变控制在公差允许范围内。平台护栏的横杆与立柱连接没有采用现场焊接的方案，而是预先在立柱上冲压出定位卡槽，横杆直接卡入卡槽后再做塞焊固定，现场安装时不需要反复对齐尺寸，装配效率能提升近四成，也能避免现场焊接的焊渣破坏表面防锈涂层。顶层雨棚的钢梁与主立柱连接采用了长圆孔设计，考虑到户外温差带来的热胀冷缩形变，长圆孔能释放温度应力，不会出现钢梁顶推立柱导致整体结构偏移的问题。梯段转角处的休息平台，特意把平台板的排水坡度设置为百分之一点五，坡向梯段外侧，不会让雨水在平台面积存渗进焊缝缝隙，延长结构的防锈寿命。所有外露的钢结构表面都做了抛丸处理后再喷防锈底漆，立柱采用深灰色涂装，梯段采用辨识度更高的绿色涂装，护栏采用暖黄色涂装，既满足消防设施的醒目要求，不同颜色的分区也能让后期维护时快速识别不同构件的损耗情况。立柱底部的预埋板设计了四个锚栓孔，孔位做了双向五毫米的余量调整，现场基础浇筑出现小范围偏差时也能顺利安装，不需要重新扩孔破坏预埋板结构。
