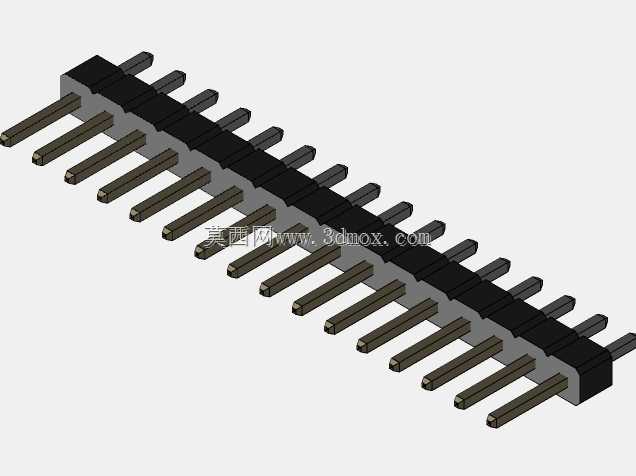

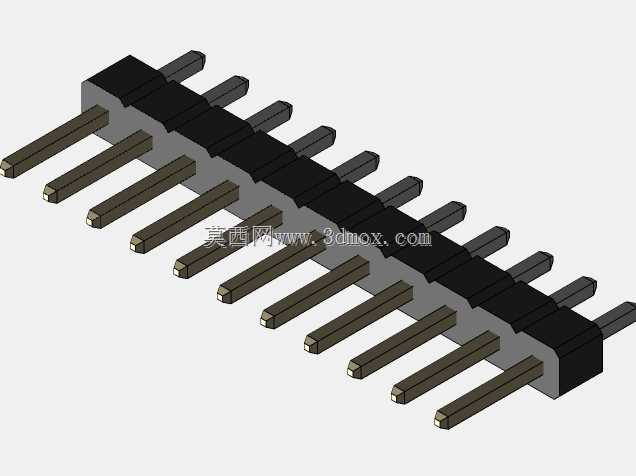

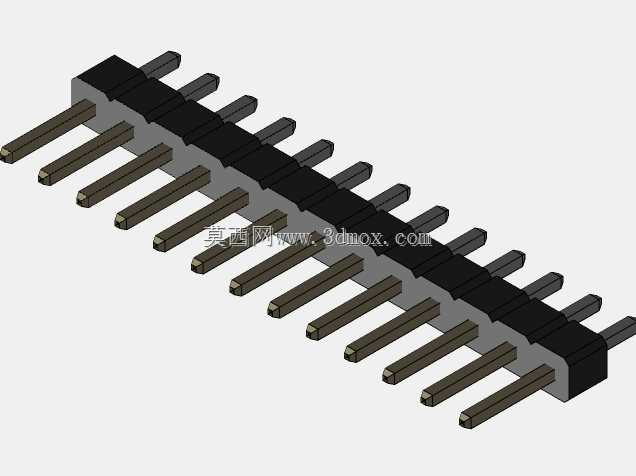

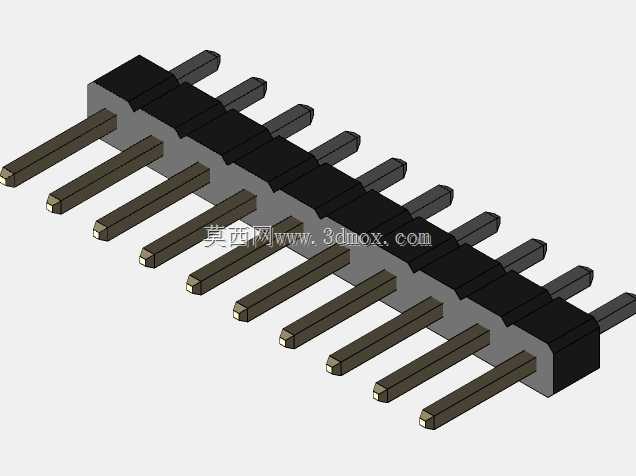

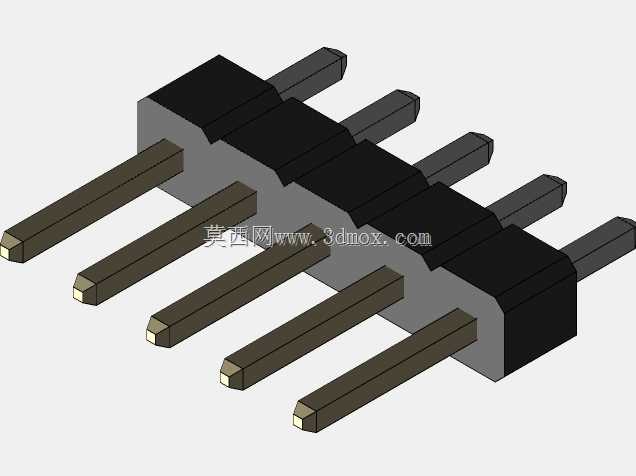

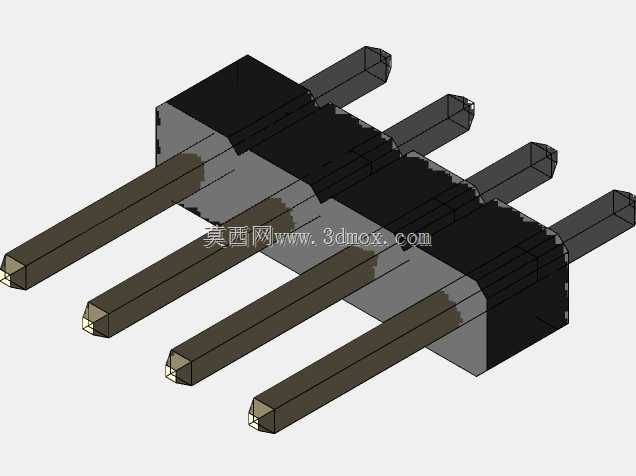

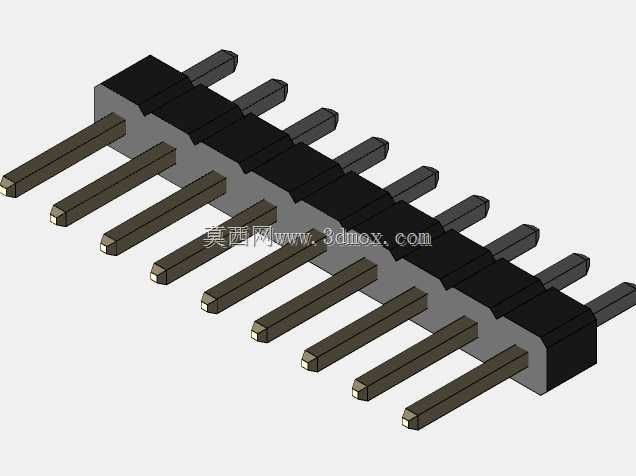

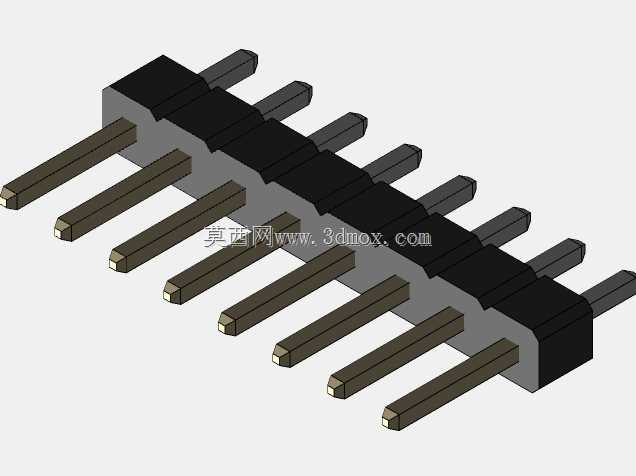

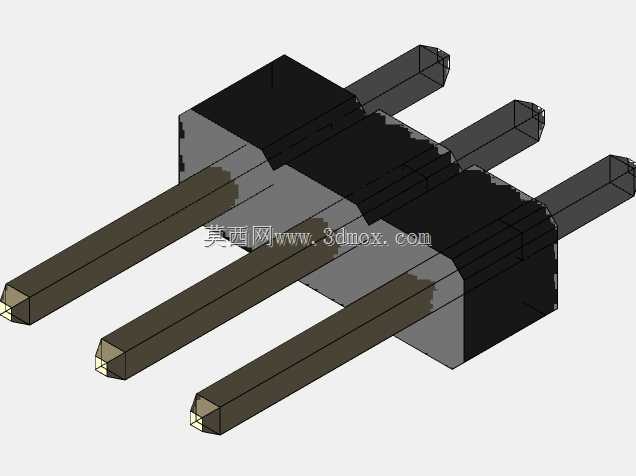

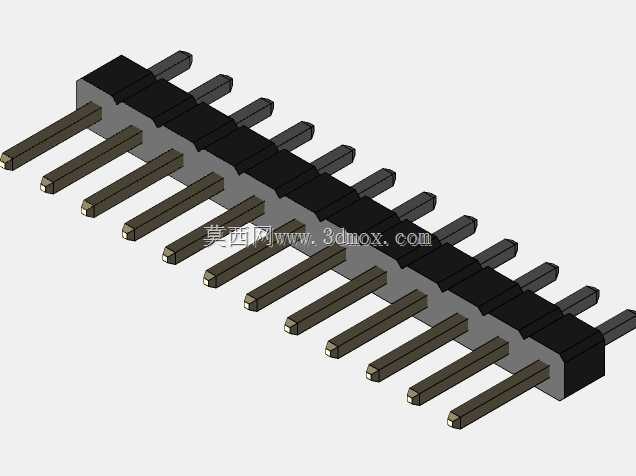

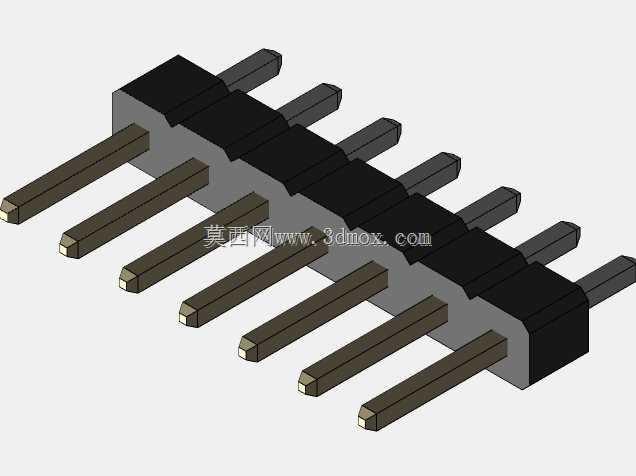

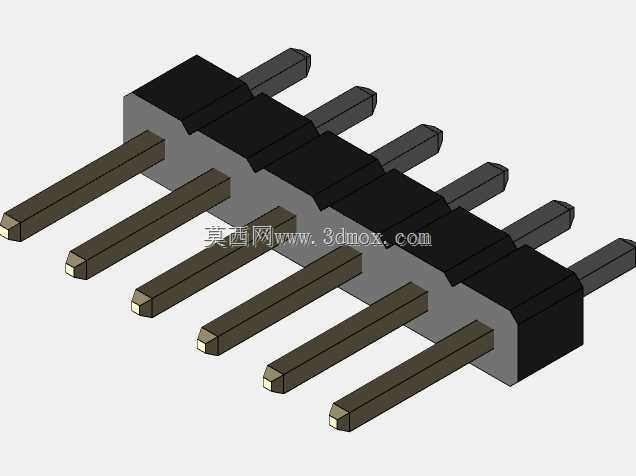

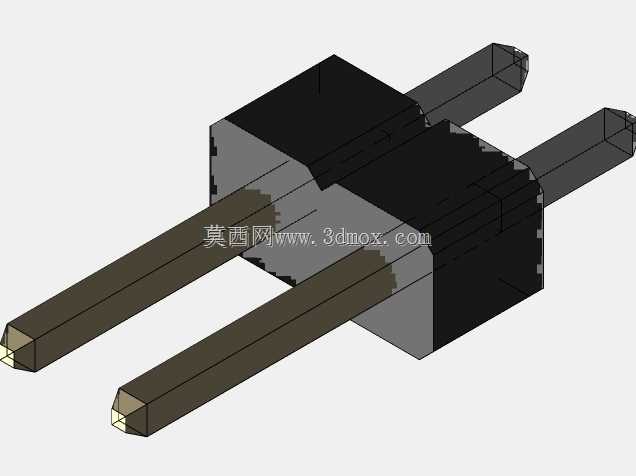

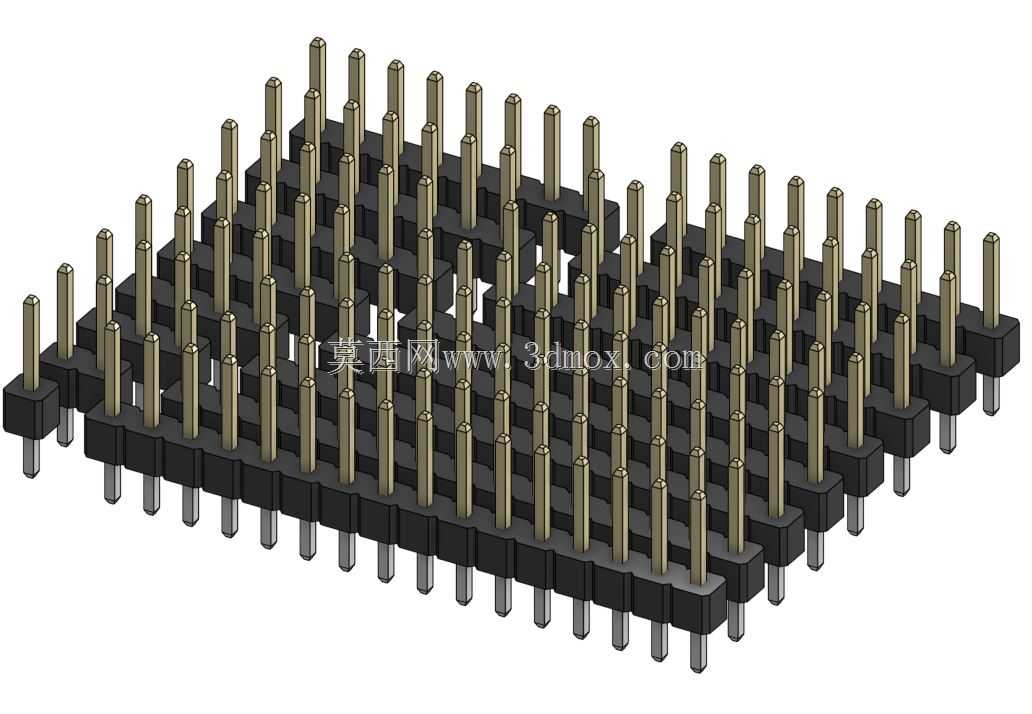

100mil间距单排直插排针系列结构件

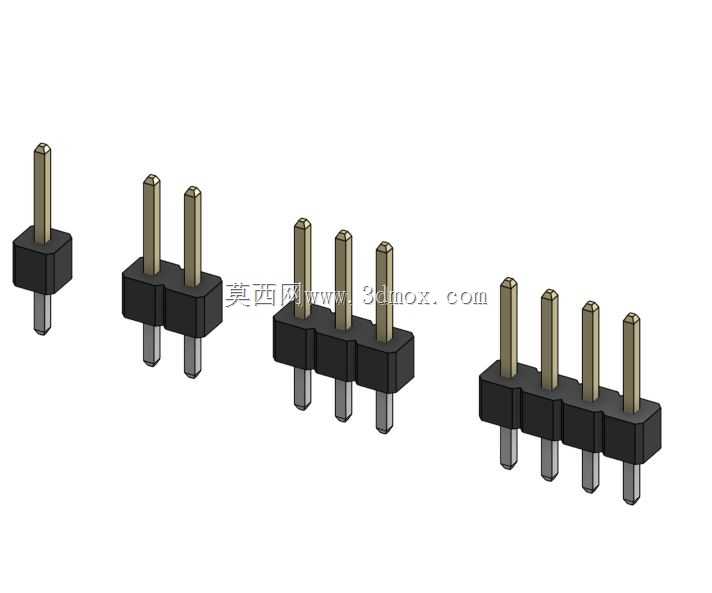

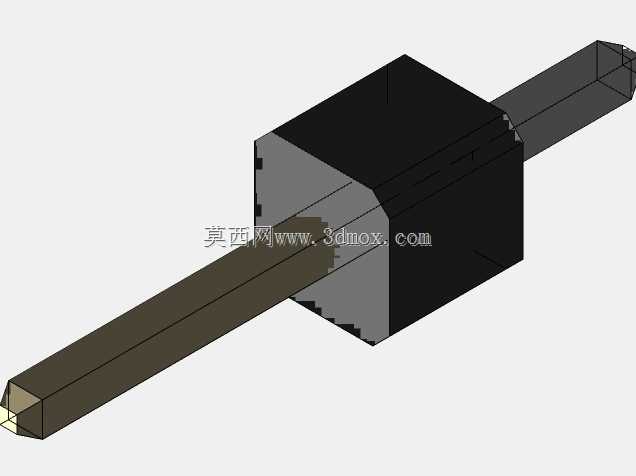

电子组装产线上最容易被忽略的装配隐患，往往藏在这类小尺寸排针的公差细节里。100mil间距的单排排针看似结构简单，实际批量过波峰焊时，插针的同轴度偏差超过0.05mm就会出现PCB孔位对位卡滞，塑座高温形变超过0.08mm就会连带相邻插针偏移，直接拉高整板返修率。这套覆盖1到16pin全规格的排针结构，在塑座与插针的配合段做了微幅的滚花防滑结构，插针压入塑座后不会因为后续插装外力出现轴向窜动，哪怕是手工反复插拔调试，插针也不会从塑座中脱出。不同pin数的排针塑座采用统一的截面轮廓，只是沿长度方向做等距延伸，开模时只需要更换模腔长度镶件就能完成全系列生产，大幅降低模具投入成本，也让后续注塑成型的参数调试可以通用，不用为每个pin数单独调整保压时间和射胶压力。插针的外露段做了两段不同的直径设计，焊接端略细0.03mm，刚好适配标准PCB的金属化孔公差，插接端保持标准直径保证和母座的接触抱紧力，两段之间的过渡台阶刚好卡在PCB板面，过波峰焊时不会因为锡流浮力让排针浮高，焊后引脚露出板面的高度一致性可以控制在0.1mm以内，不用后续额外剪脚工序。塑座的边角做了0.2mm的小圆角过渡，注塑时不会出现尖角缺料的问题，批量生产的良率能提升近7个百分点，也能避免手工插件时尖锐边角划伤操作人员手指。插针的表面镀层厚度在接触段做了差异化控制，插接区域镀层略厚保证耐磨性能，焊接段镀层稍薄保证焊锡浸润性，不用为了兼顾两端性能盲目增加整体镀层厚度，单支插针的电镀成本能压缩近12%。不同pin数的排针在塑座底部都做了统一的定位凸点，贴装时可以和PCB上的定位孔匹配，哪怕是视觉识别贴装出现微小偏差，凸点也能在插装时自动导正位置，不会出现插针歪扭顶坏PCB焊盘的情况。哪怕是1pin的单针结构，也和多pin排针保持完全一致的截面尺寸和插针配合参数，小批量样机试制时可以灵活裁切使用，不用单独储备不同规格的零散接插件，减少物料管理的冗余成本。
