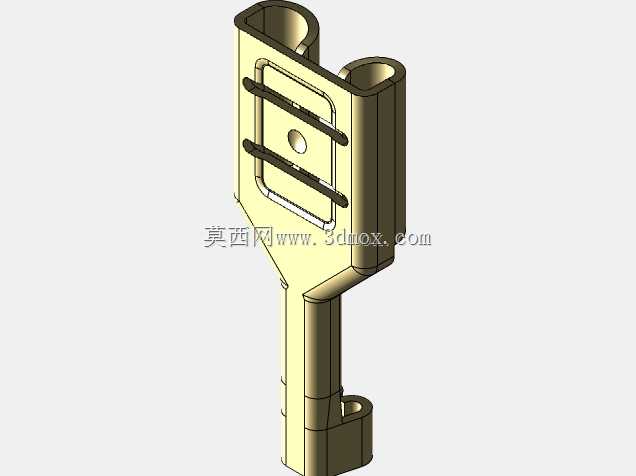

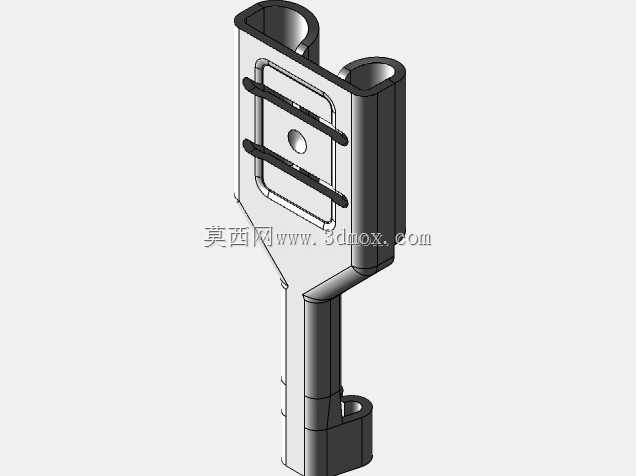

多规格压接式Faston母端子结构设计

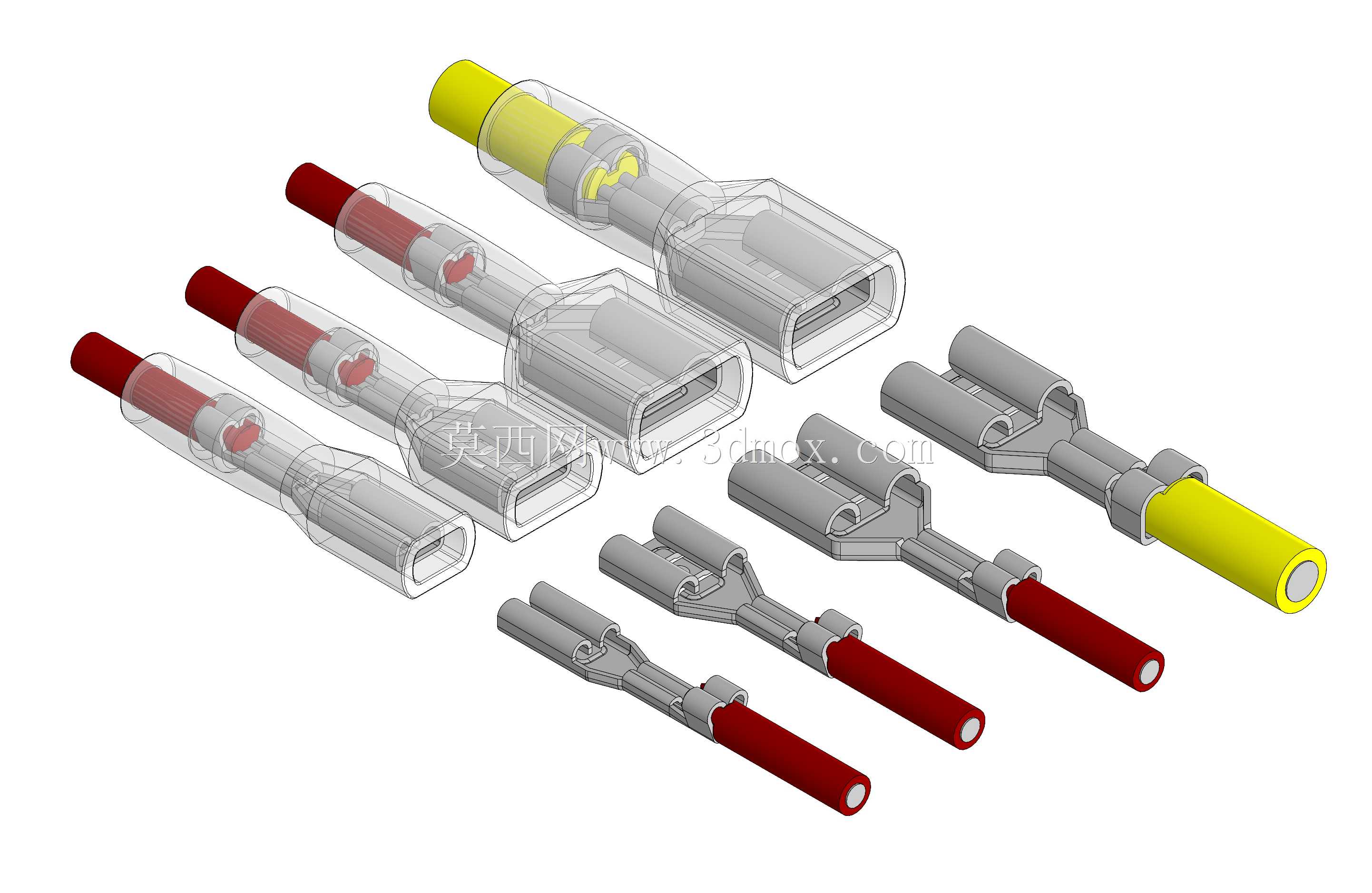

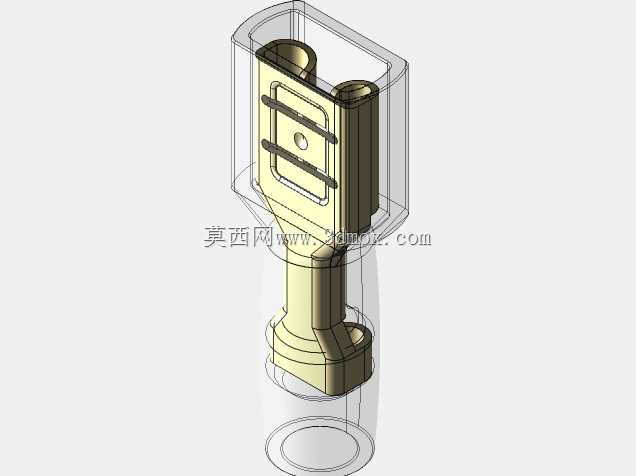

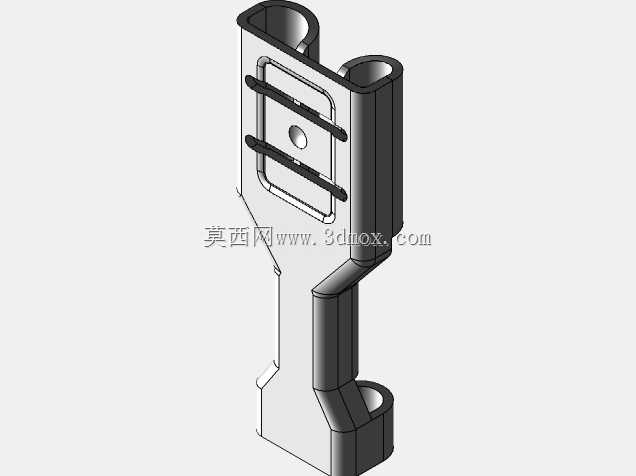

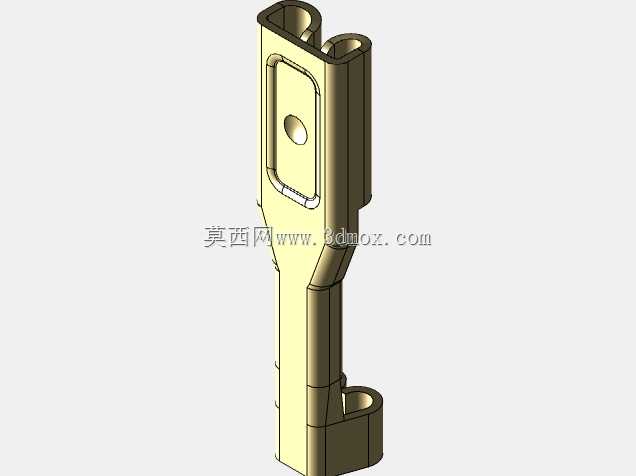

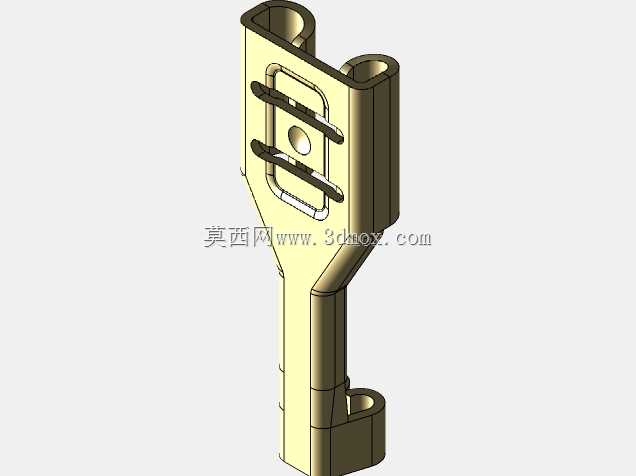

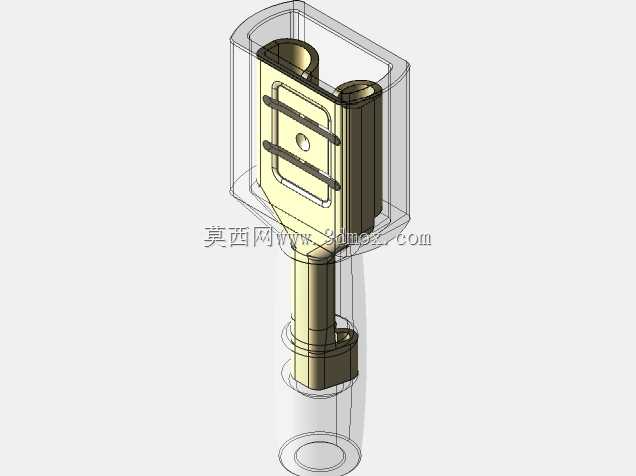

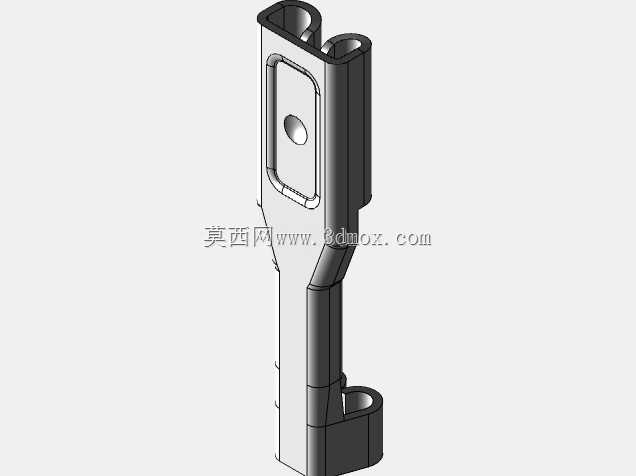

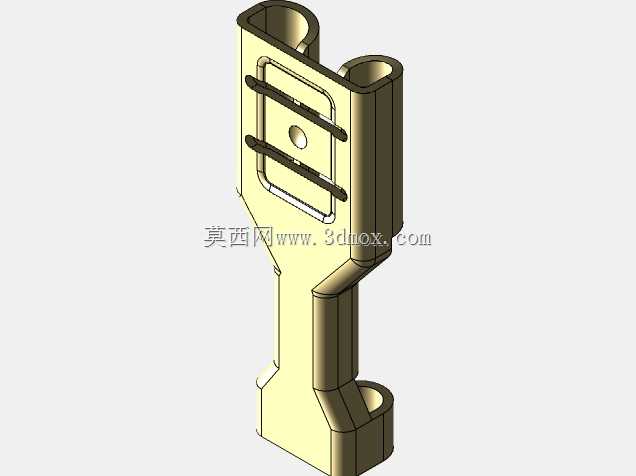

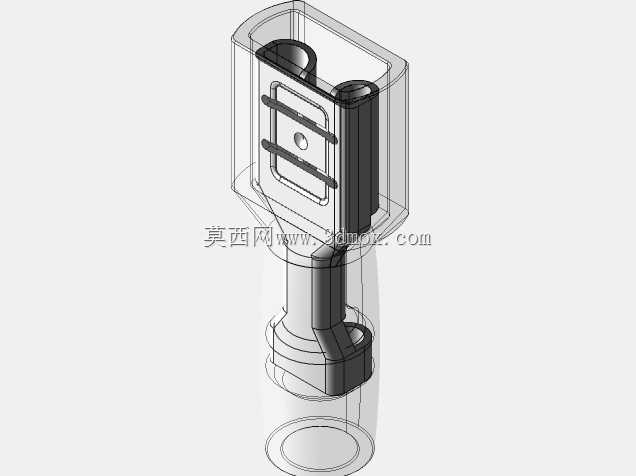

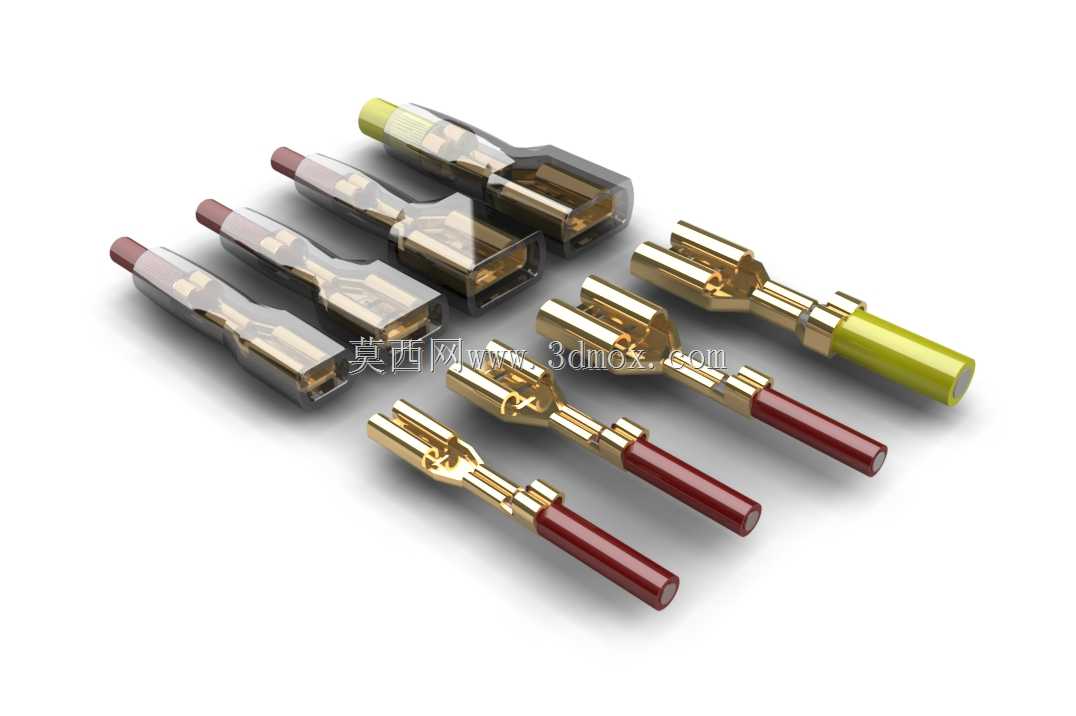

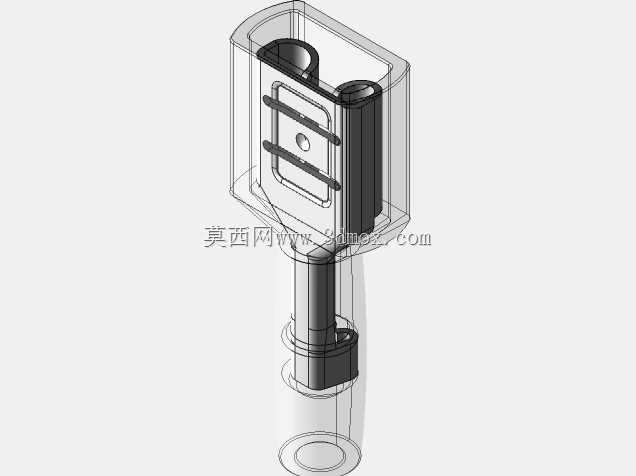

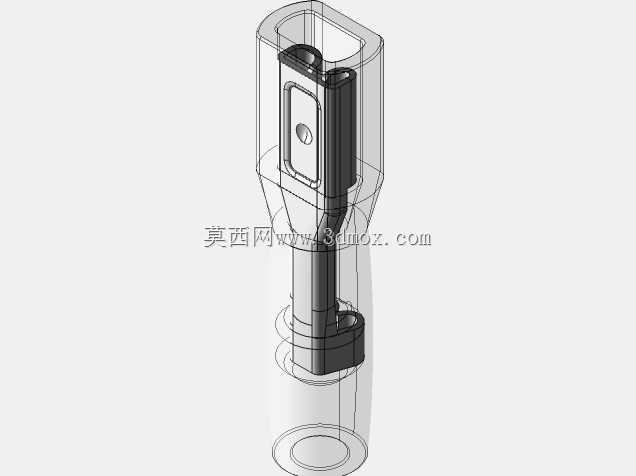

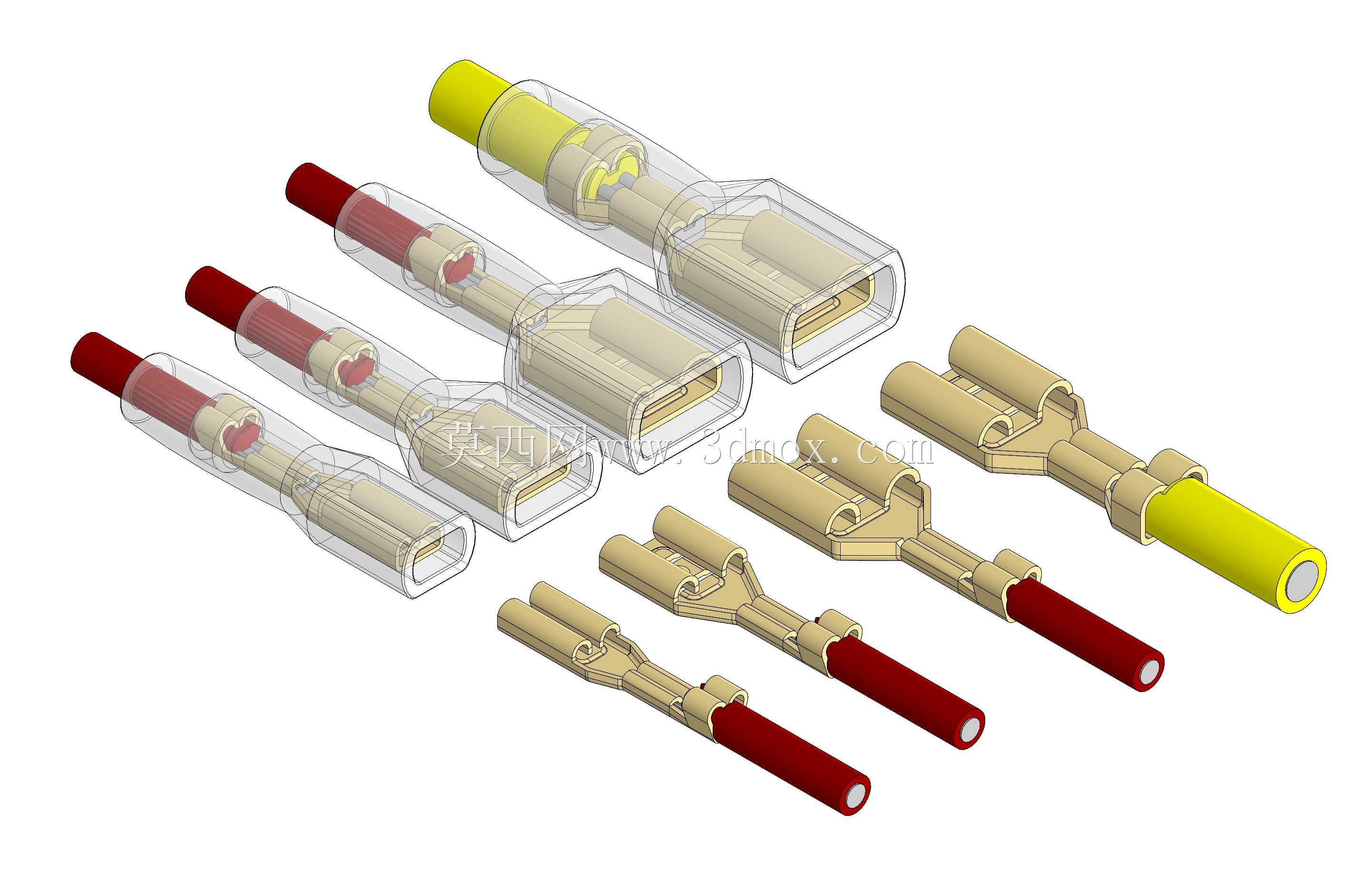

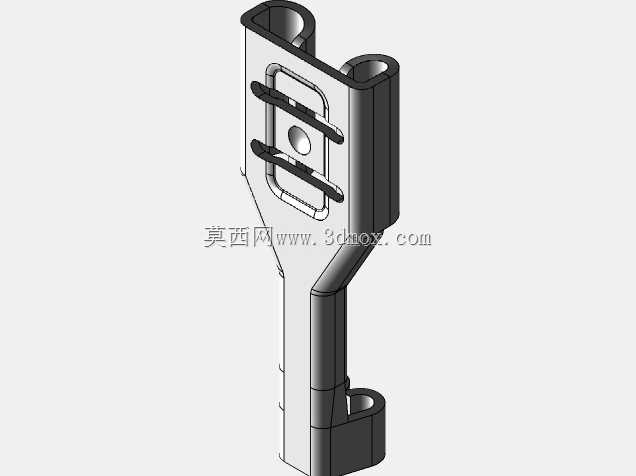

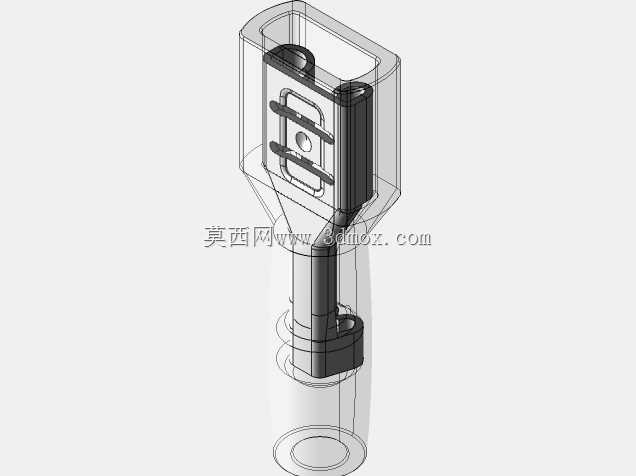

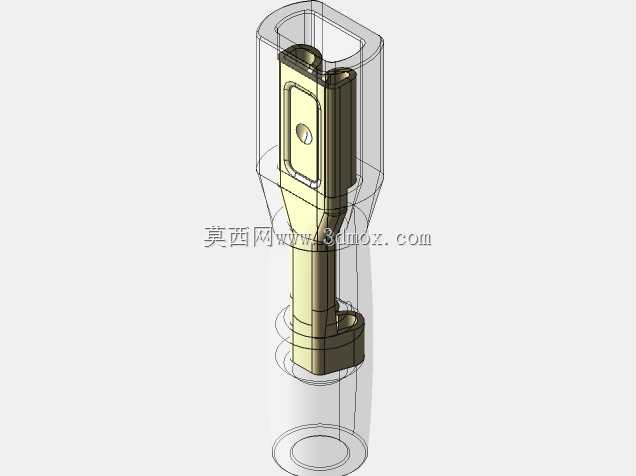

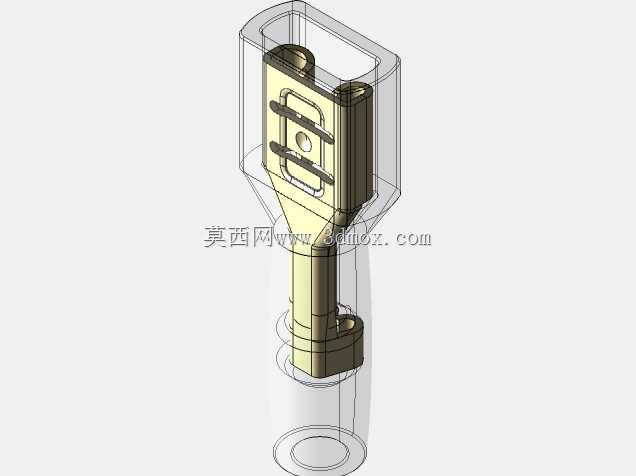

电气连接场景里压接端子的失效往往藏在容易被忽略的细节里，绝缘套与金属基体的配合间隙过大，线束受拉扯时芯线容易从压接桶内脱出，接触弹片的回弹量不足，多次插拔后接触电阻飙升引发温升超标，这些都是现场运维中反复出现的痛点。这套压接母端子在结构设计阶段就针对这类问题做了针对性调整，压接桶的内壁做了细密的防滑齿纹，压接时齿纹会嵌入铜芯线的表层，既增大了拉脱力阈值，也能刺破芯线表面的氧化层降低接触电阻，不需要额外镀锡处理就能满足长期通电的稳定性要求。不同规格的端子对应2.8/4.8/6.3三种插片尺寸，弹片的折弯角度经过反复校核，插拔力控制在行业标准要求的区间内，既不会因为过紧导致装配时插装困难，也不会因为过松在振动工况下出现松脱。绝缘护套的内壁做了定位凸台，和金属基体尾部的卡位结构对应，装配时护套推到指定位置就会卡住，不会出现护套前后窜动露出金属带电部分的隐患，护套端部的收口做了圆弧过渡，穿线束时不会刮破线皮造成绝缘失效。金属基体选用黄铜作为基础材质，需要高耐蚀场景的版本做镀锡处理，两种材质的压接参数都做了匹配，压接后不会出现基体开裂或者镀层脱落的问题。端子尾部的压接区分成芯线压接和外皮压接两个独立区域，外皮压接区的宽度更大，能牢牢咬住线束的绝缘外皮，即使线束受到侧向的拉扯力，外力也会先被外皮压接区卸掉，不会直接传导到芯线连接位置造成接触不良。弹片的接触区域做了微凸的接触点，把面接触改成多点接触，即使表面有轻微的氧化或者灰尘，也能保证有效导电面积，降低接触不良的概率。护套选用的透明绝缘材质可以直观看到内部芯线的压接状态，生产检验时不需要拆开护套就能判断压接是否到位，大幅降低质检环节的工作量，不同规格的护套端部用不同颜色做区分，现场布线时能快速识别规格，避免出现混插错装的问题。整套端子的结构没有多余的复杂设计，所有细节都围绕压接可靠性、装配便利性、长期使用稳定性做取舍，完全适配低压电气布线、家电内部连接、设备电控柜接线等多种场景的使用需求。
