胶合板自制立式钻床进给锁紧结构

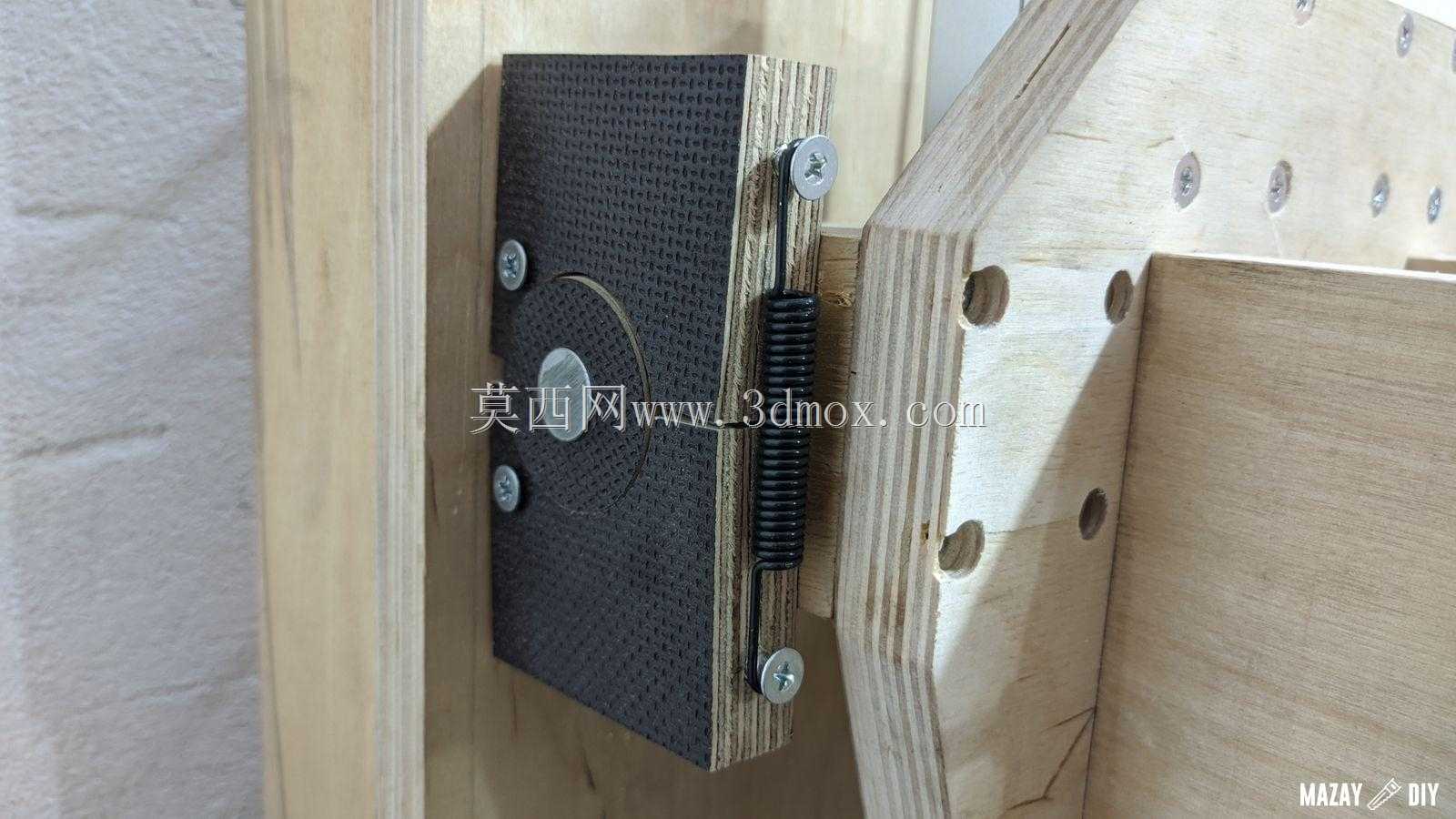

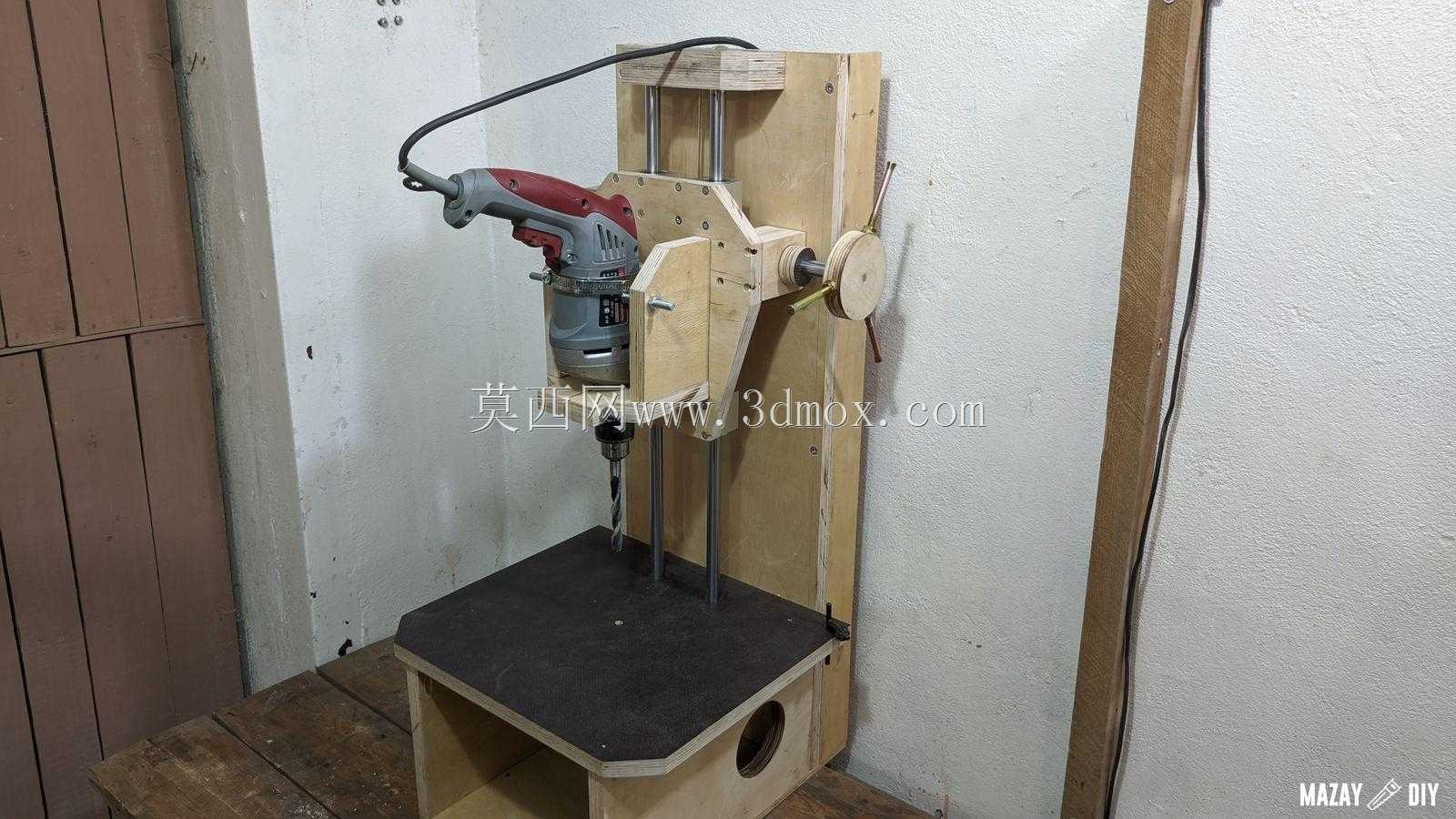

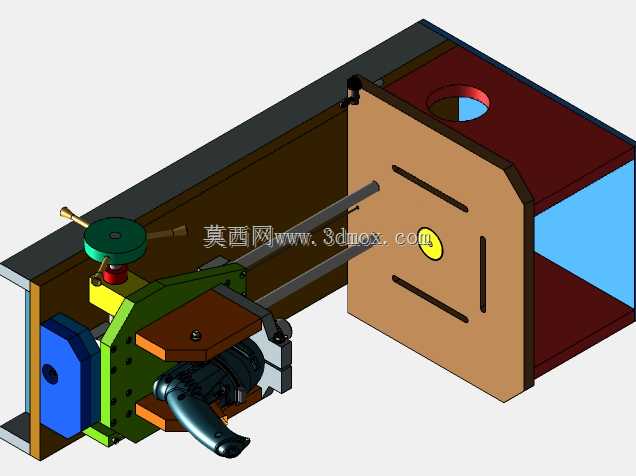

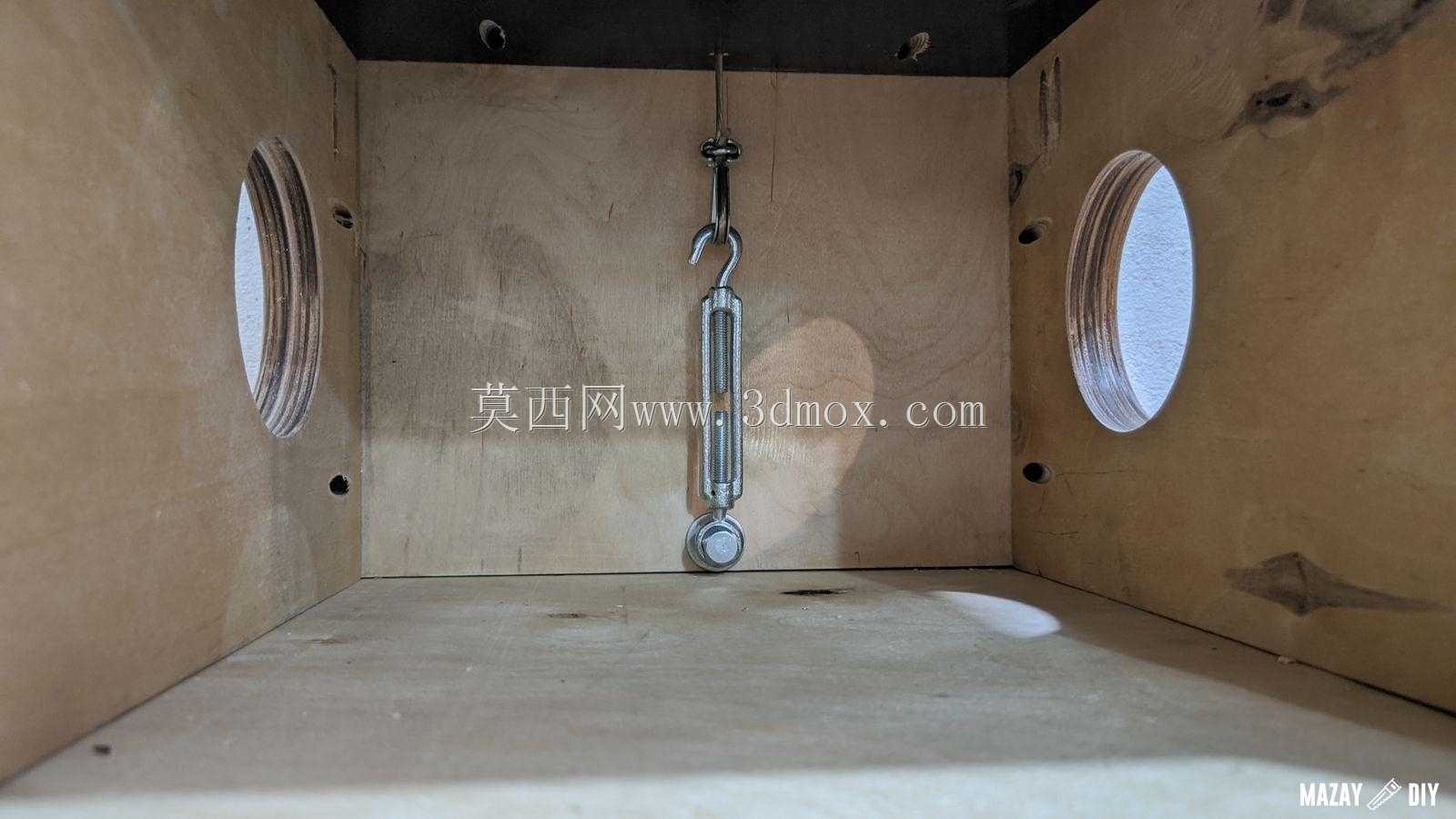

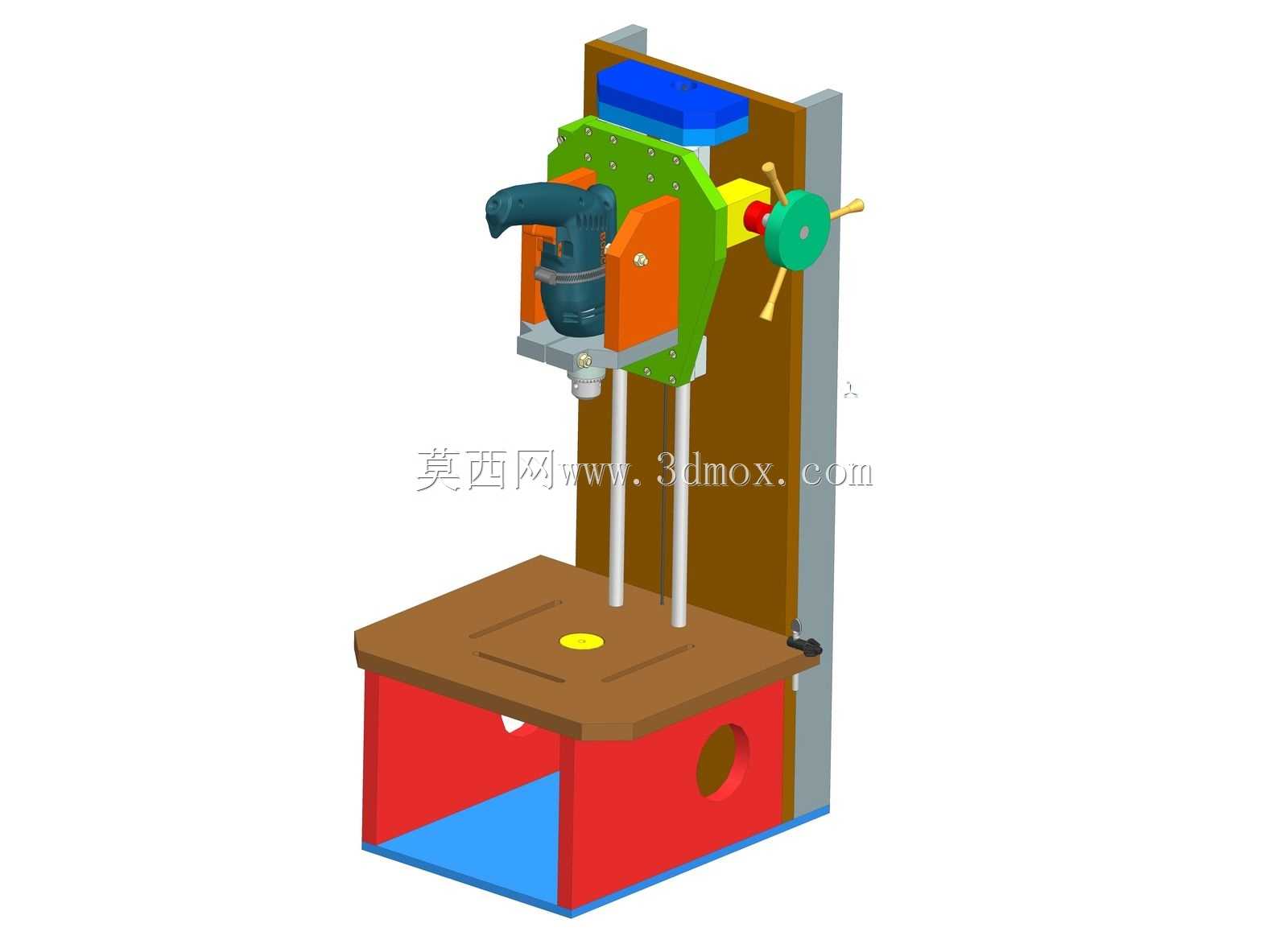

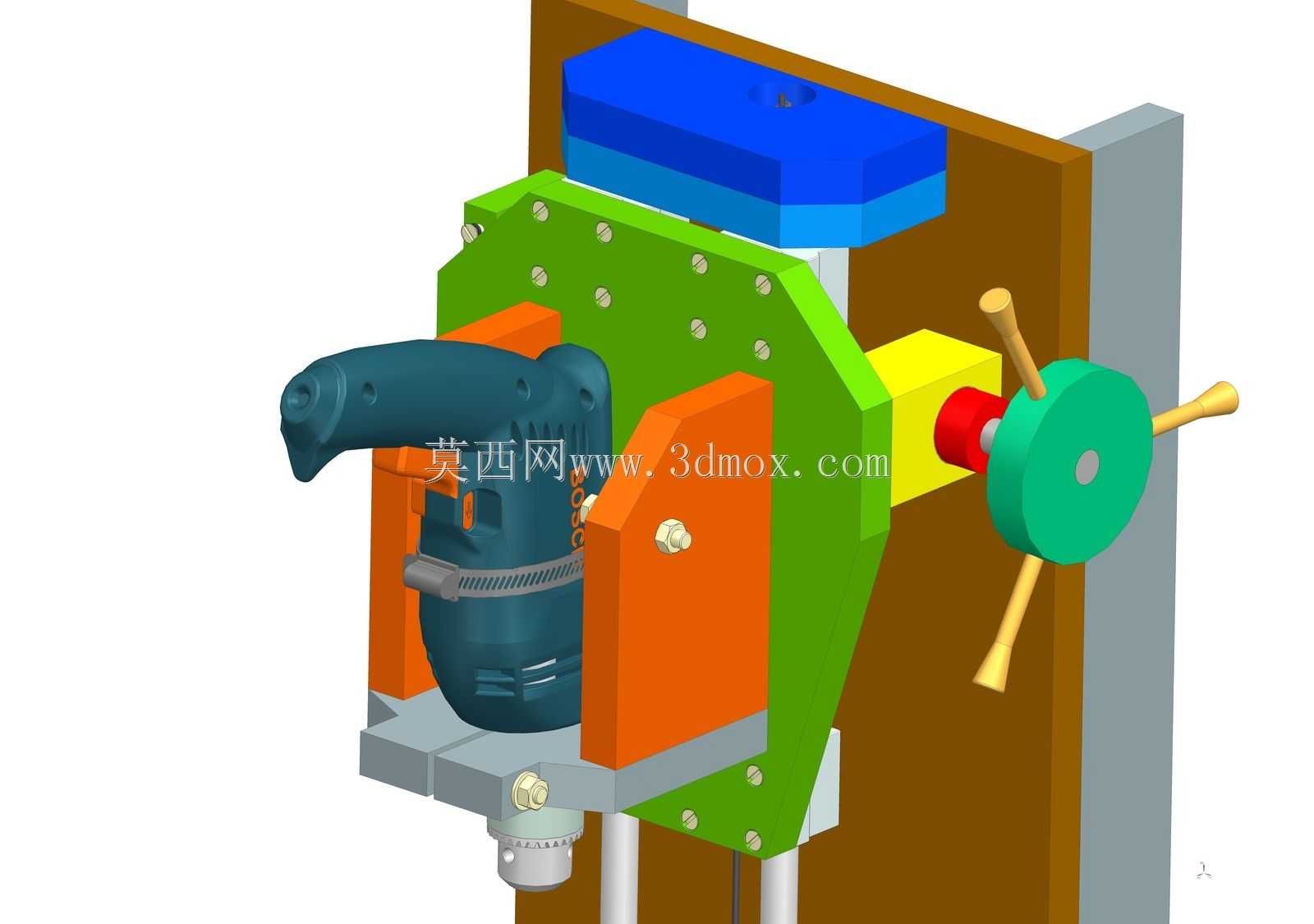

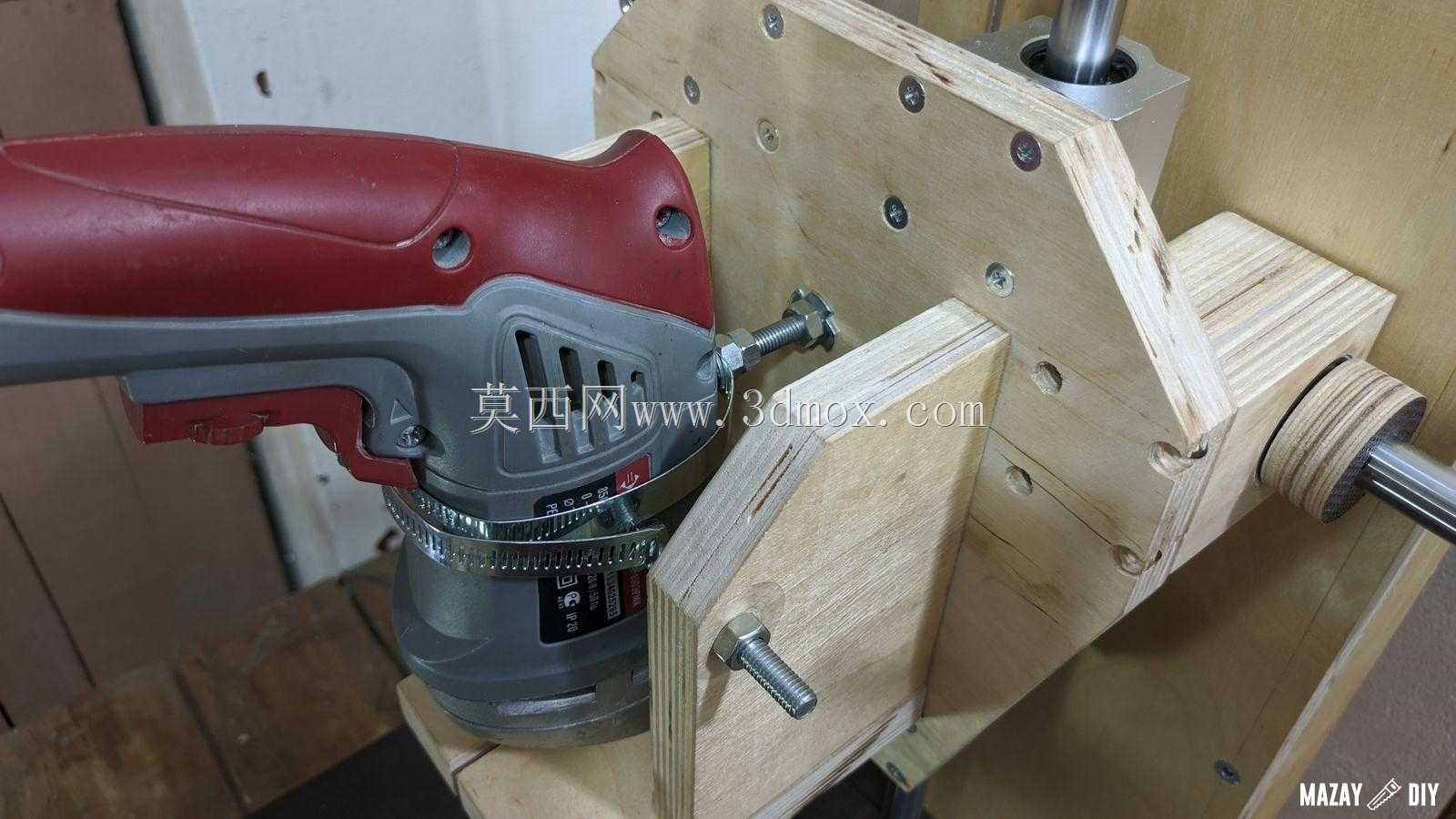

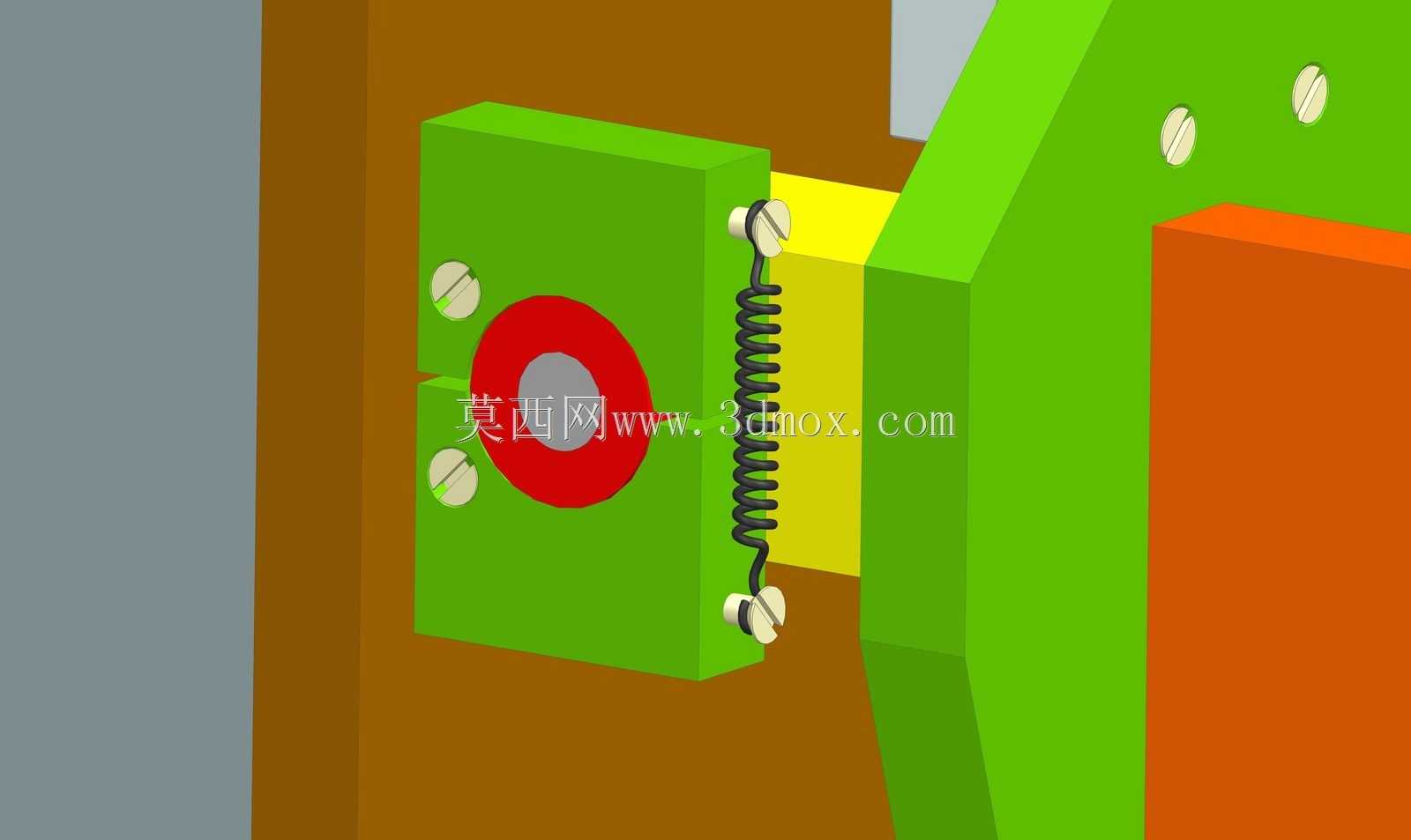

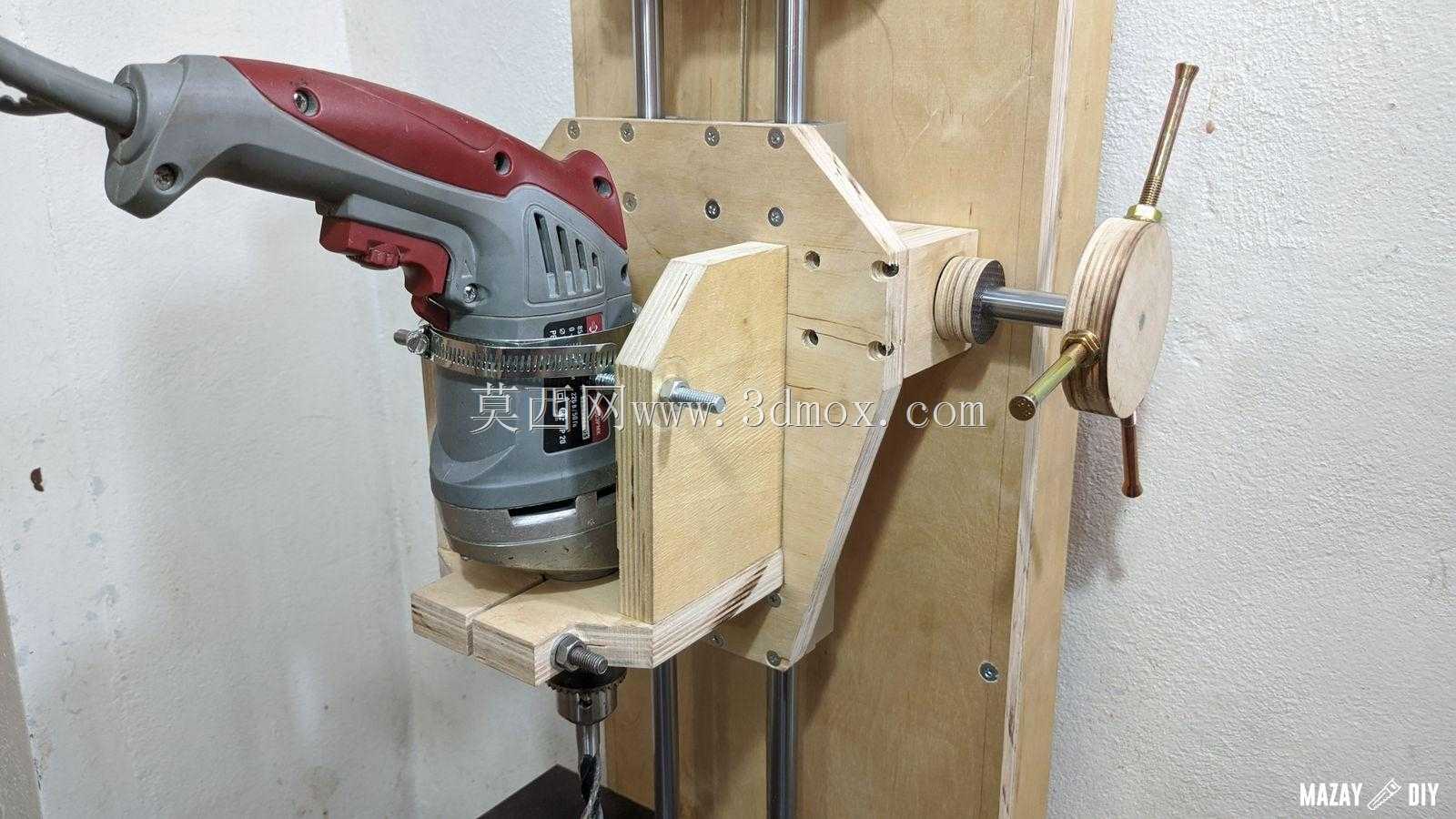

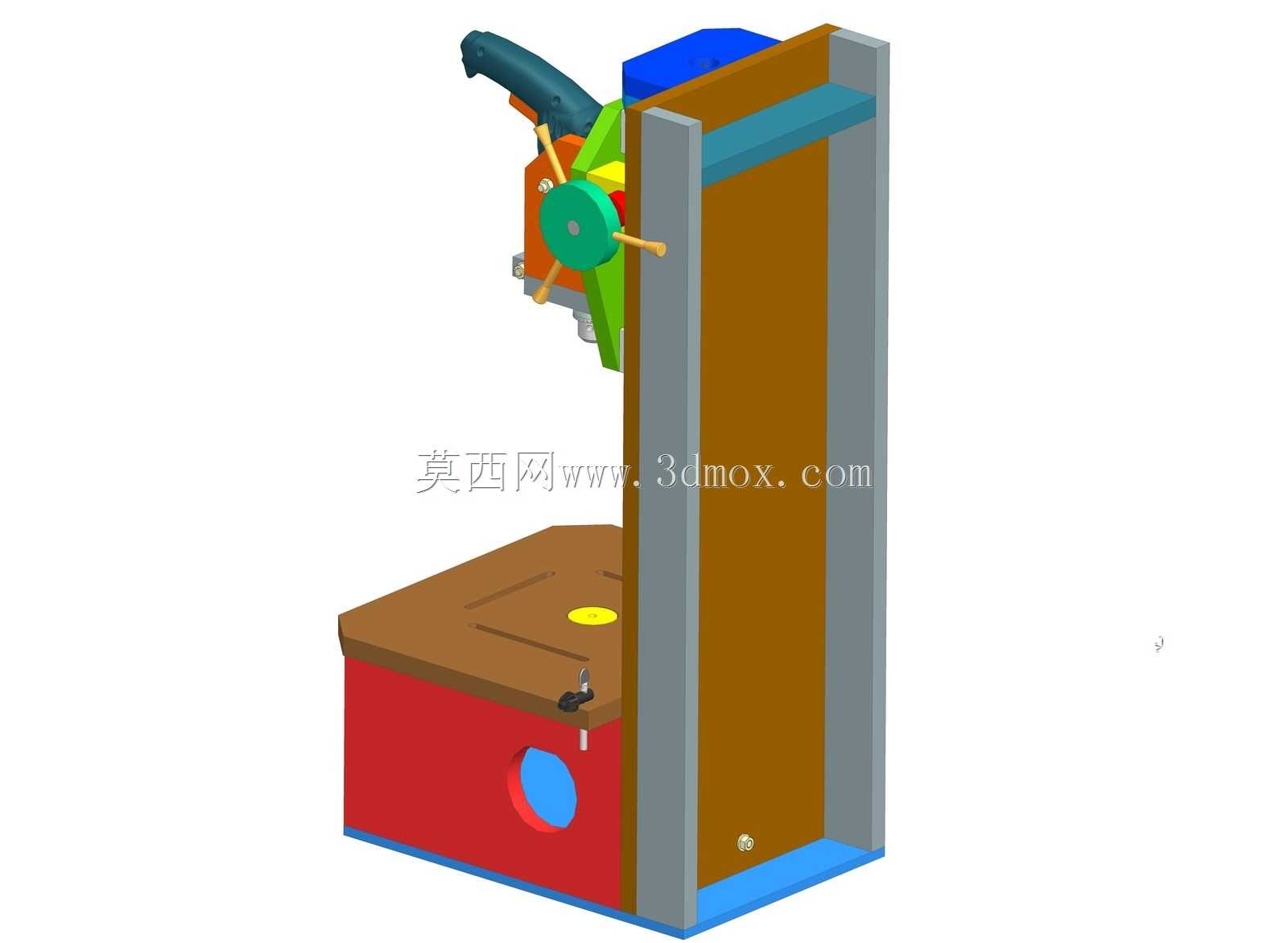

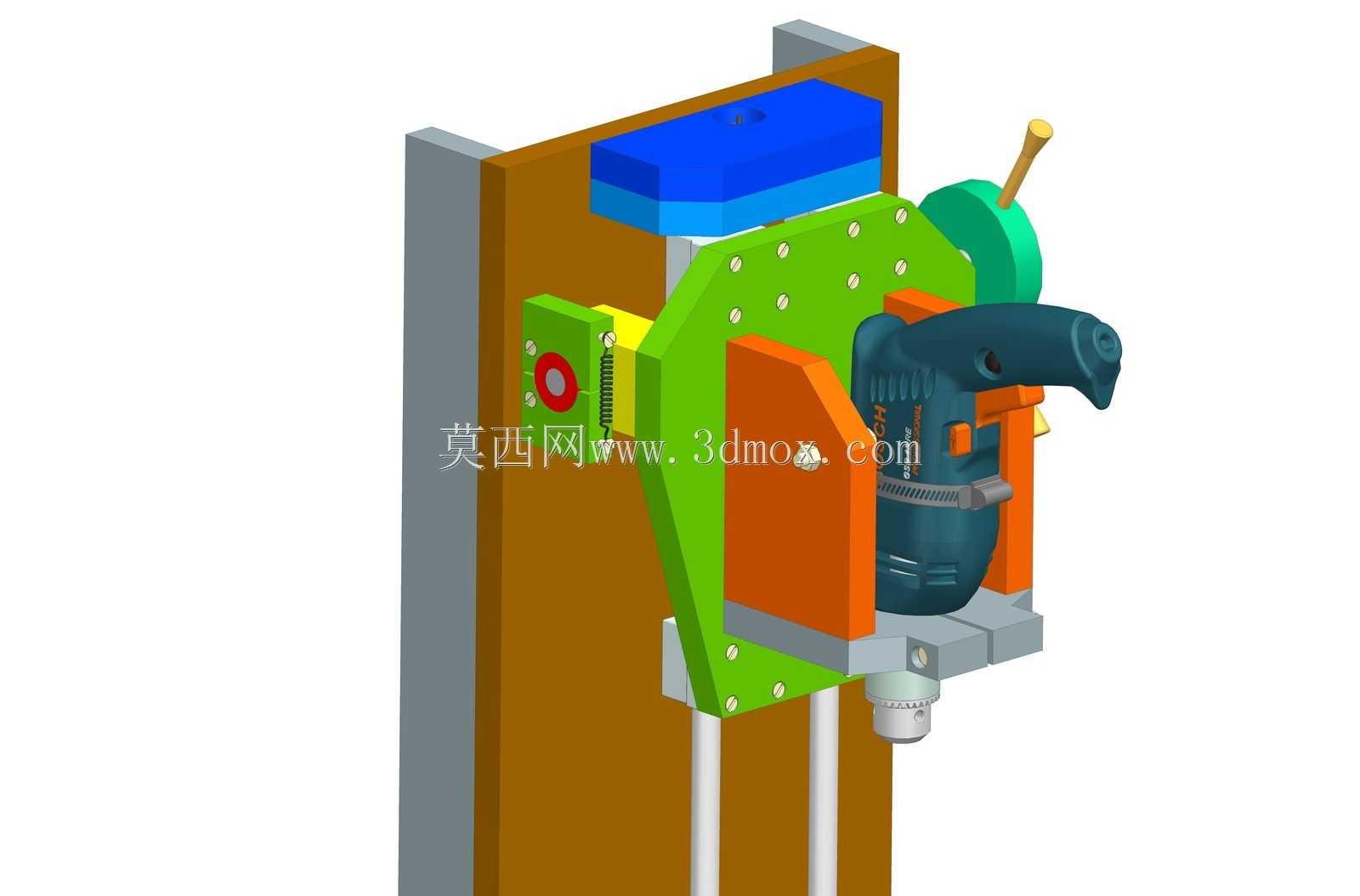

小型作坊自制钻床最容易忽略进给锁紧的刚性问题，手持电钻直接固定在立式支架上作业时，钻孔进给的反向冲击力会顺着支架连接缝传导，胶合板层间的抗剪强度远低于金属板材，普通角码连接的支架在连续钻削3mm以上钢板时，层板拼接处会出现肉眼可见的微形变，钻头进给偏移量超0.2mm就会导致孔壁拉花、钻头崩刃。这套结构在绿色安装立板和胶合板背板之间加了整面的沉头螺钉阵列，每颗螺钉的沉孔深度刚好压透胶合板表层的硬木皮层，不会钻透层板破坏整体抗弯强度，立板和橙色的电钻夹持座之间做了嵌入式卡槽配合，卡槽侧壁预留0.05mm的公差带，电钻装入后不需要额外打胶固定，靠卡槽的过盈配合就能抵消钻削时的高频振动。侧面的三手柄进给轮没有用常见的塑料手轮，而是做了等距分布的金属手柄，转动时的力臂比单手柄长40%，手动进给时不需要施加过大的握力就能稳定控制进刀量，手轮和进给轴之间的红色锁紧套采用锥面配合，锁紧时锥面的楔紧力会把轴向窜动完全锁死，钻深孔时不会因为手的轻微抖动导致进给深度超差。电钻下方的支撑座做了可调节的限位结构，不同长度的钻头装夹后，支撑座可以顺着两根光轴上下滑动调整高度，托住电钻的颈部避免长时间作业后电钻壳体下垂。背板和侧面的灰色立式导轨之间用滑动块连接，整个钻削单元可以顺着导轨上下移动调整作业高度，滑动块和导轨之间的间隙用聚四氟乙烯垫片填充，既不会因为间隙过大出现晃动，也不会因为过盈导致滑动卡滞。胶合板的拼接边缘都做了封边处理，避免木屑和切削液渗入层板缝隙导致板材发胀变形，所有金属连接件都做了镀锌防锈处理，适合小型加工车间多粉尘、多切削液飞溅的作业环境。这套结构没有用复杂的铸造件，所有金属零件都可以通过普通CNC加工完成，胶合板可以直接在板材市场裁切，不需要开模就能快速组装出一台刚性满足小批量零件加工需求的立式钻床，进给锁紧的刚性比普通市售小型台钻高30%左右，钻削10mm以下的钢板、铝板时孔位精度可以控制在0.1mm以内，完全满足小型五金零件的钻孔、倒角、攻丝前置工序的加工需求。
