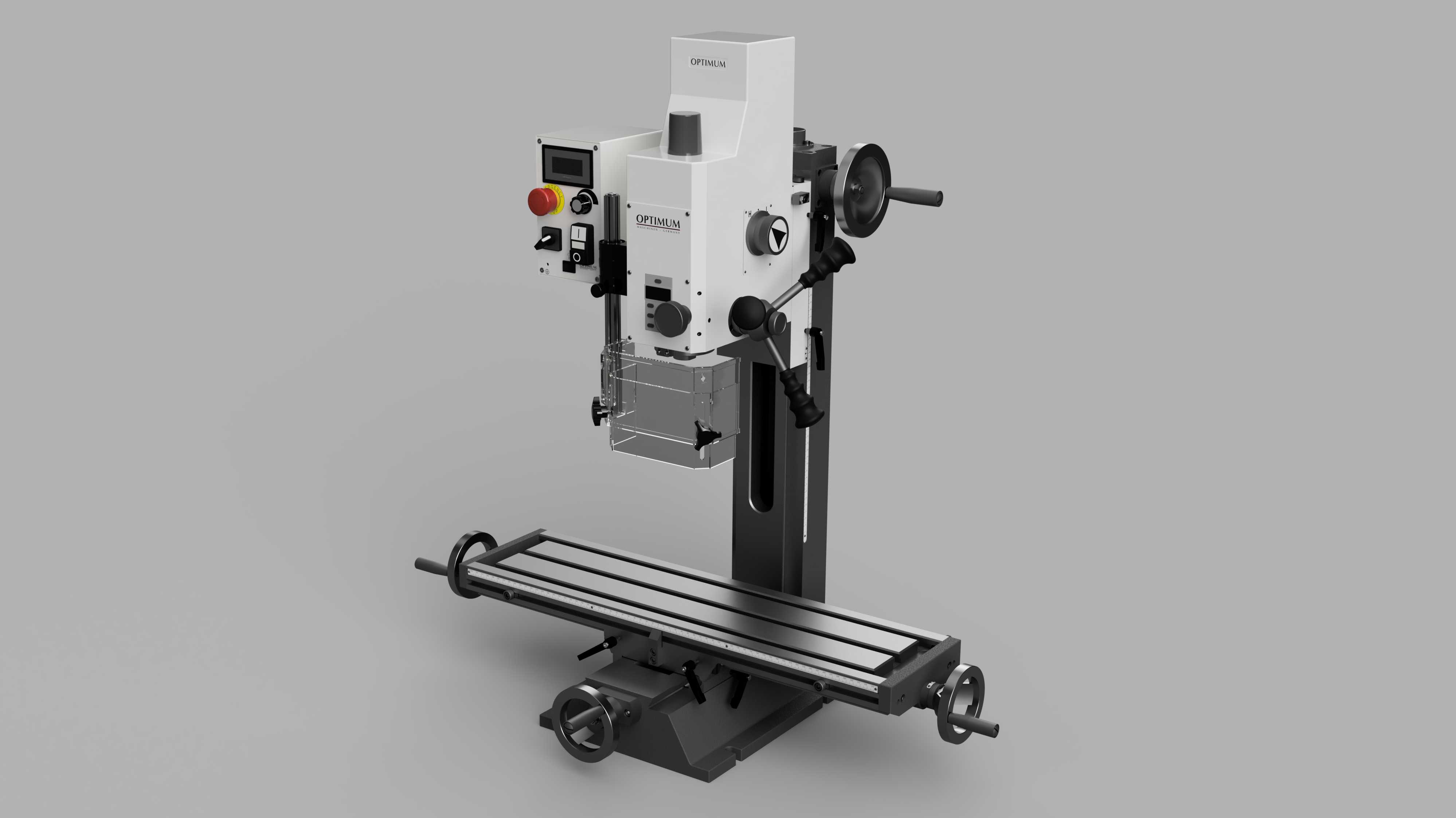

立式钻铣床bf20工业级设备结构

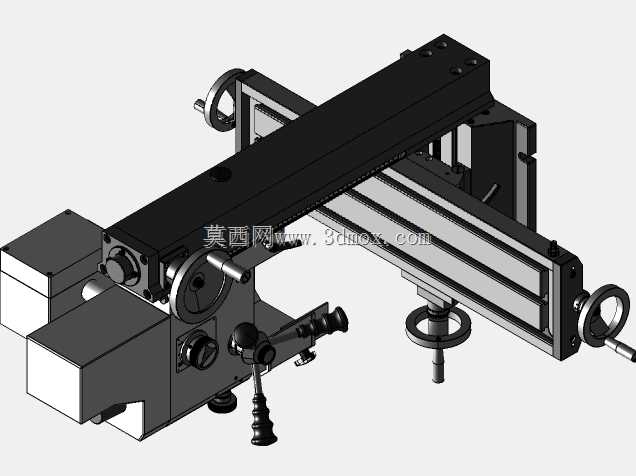

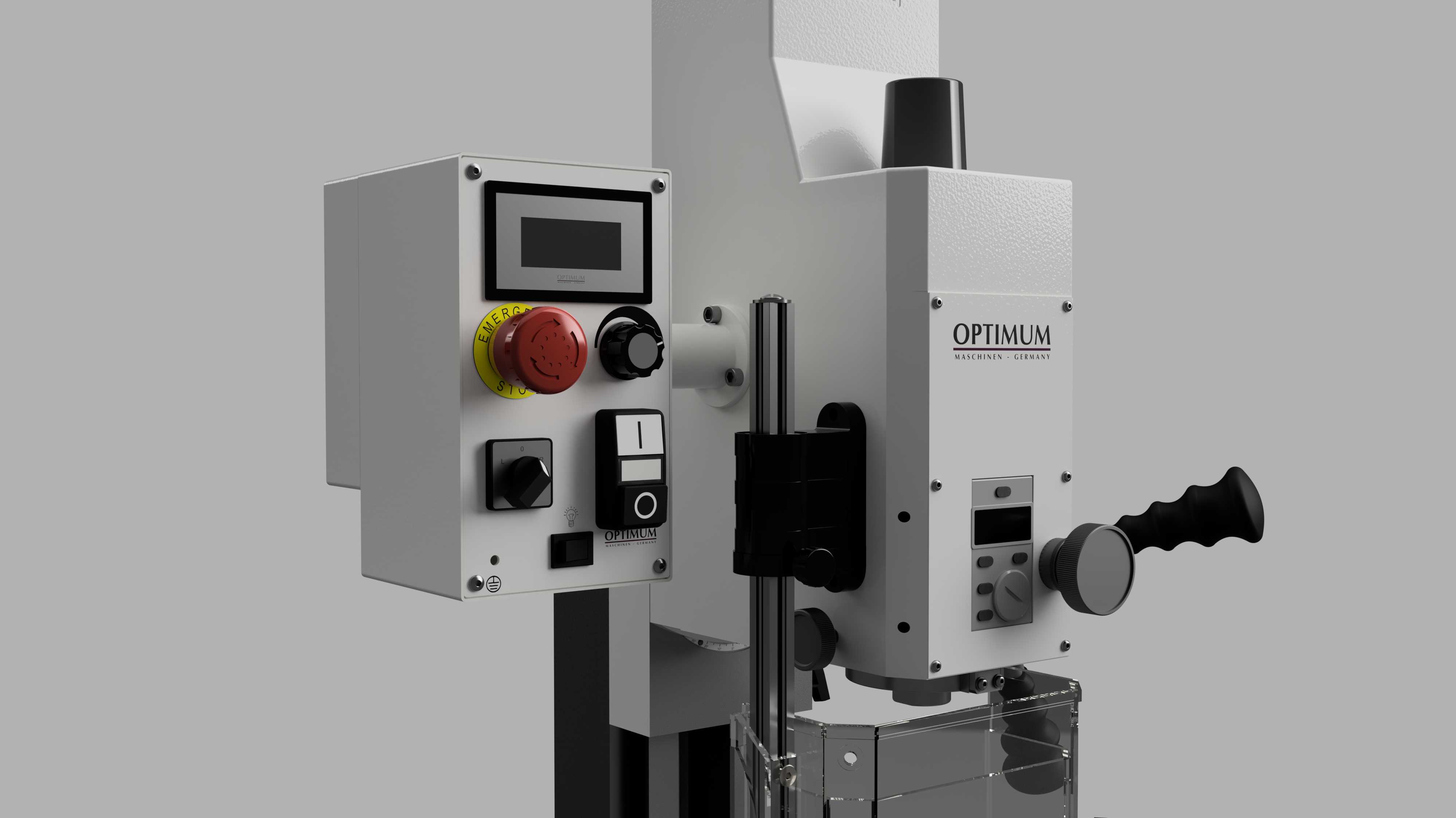

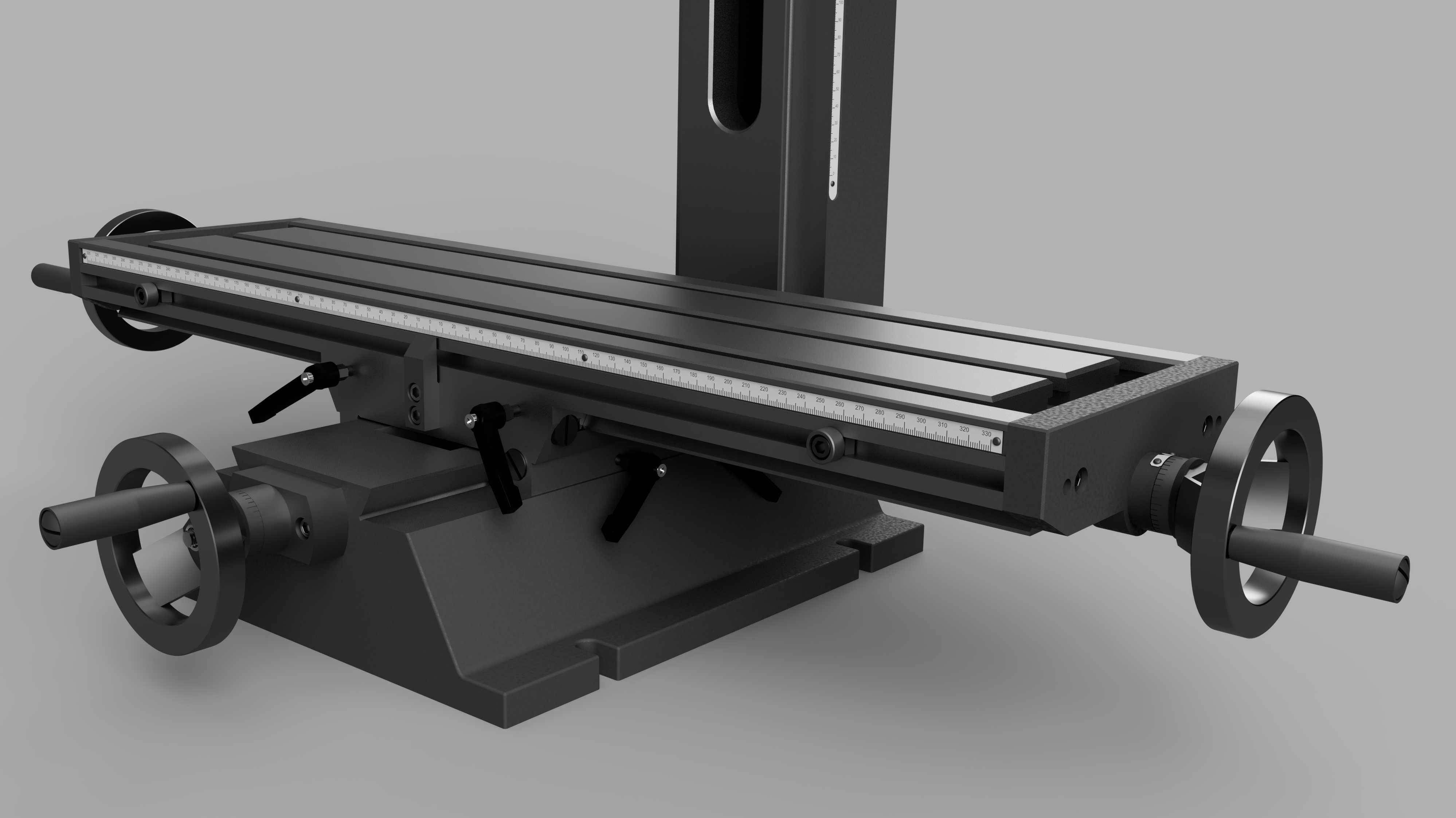

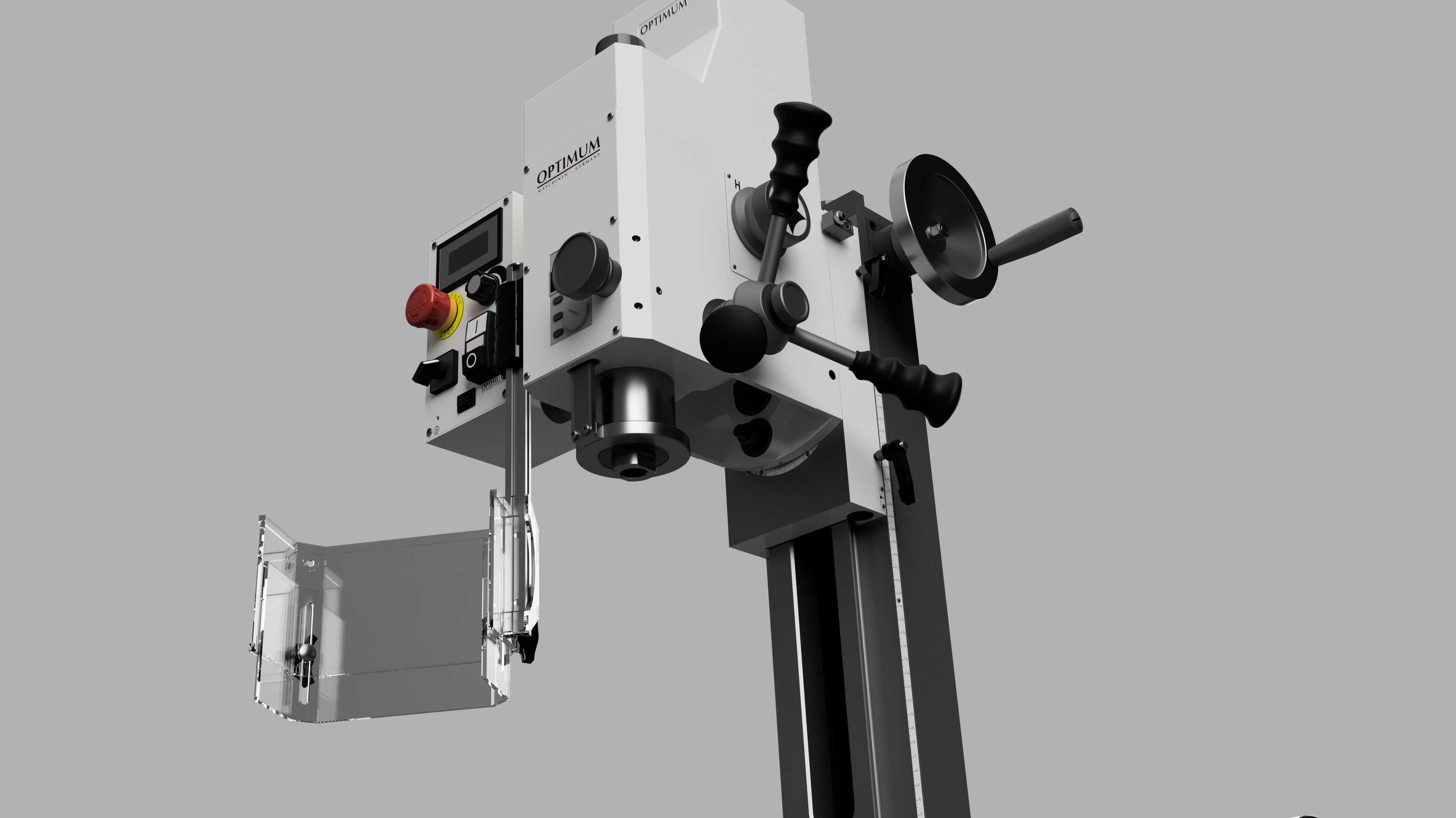

车间里小型立式钻铣床最常出现的问题，是主轴进给和工作台移动的同轴度偏差，长期加工铸铁件后导轨磨损带来的窜动，会让孔位公差超差0.02mm以上，这款bf20的结构设计刚好针对这类痛点做了细节调整。立柱和底座的连接面做了加宽的梯形止口，不是常见的平面螺栓固定，装配时止口的过盈量控制在0.01mm，既抵消了主轴高速运转带来的侧向振动力，也避免长期使用后立柱前倾的隐患。主轴箱侧面的操作手轮和刻度盘做了偏心避让，手轮转动时不会和床身的加强筋剐蹭，刻度盘的锁紧旋钮位置刚好在操作人员拇指自然覆盖的区域，不用大幅度挪动手臂就能锁定进给深度，长时间操作的疲劳感会降低很多。工作台的T型槽边缘做了0.5mm的倒角，装夹工件时T型螺栓滑入槽内不会卡滞，槽底的排屑缺口正对床身的排屑斜面，钻铣产生的铁屑会顺着斜面直接落到下方的集屑盘，不会堆积在导轨缝隙里磨损滑块。进给手柄的三个操作位置分别对应粗进给、精进给和快移，手柄的球头做了防滑滚花，手上沾了切削液也不会打滑，手柄根部的限位挡块可以根据加工行程自由调整位置，不用每次手动核对进给深度。主轴的转速调节拨杆在箱体正面的醒目位置，拨杆的档位间隙做了阻尼设计，切换转速时不会跳档，旁边的急停按钮凸起高度比周边操作件高3mm，紧急情况下拍停的响应速度更快。电气控制盒的安装支架做了可旋转结构，操作人员站在工作台不同位置都能清晰看到显示屏上的转速参数，支架的走线孔做了橡胶护圈，电缆来回弯折也不会出现外皮破损的情况。床身内部的加强筋布局不是均匀排布，而是对应主轴切削力的传导路径做了斜向加强，主轴向下的钻削力会顺着筋板直接传导到底座的地脚支撑位置，不会在床身中部形成应力集中，就算满负荷钻孔也不会出现床身变形的问题。
