适配创想三维的火山口BMG挤出组件

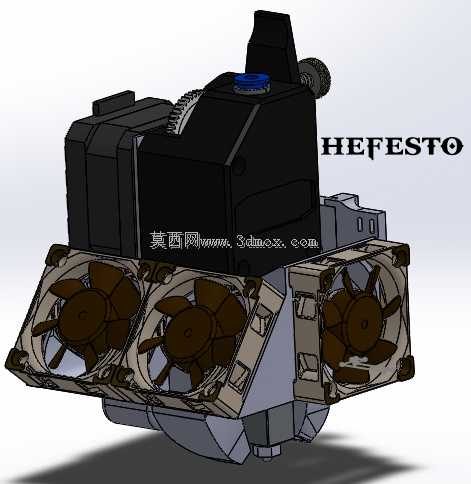

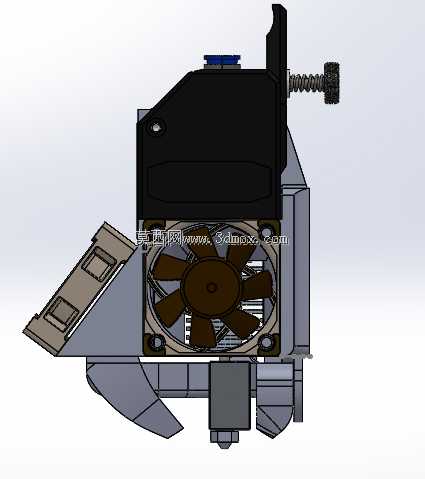

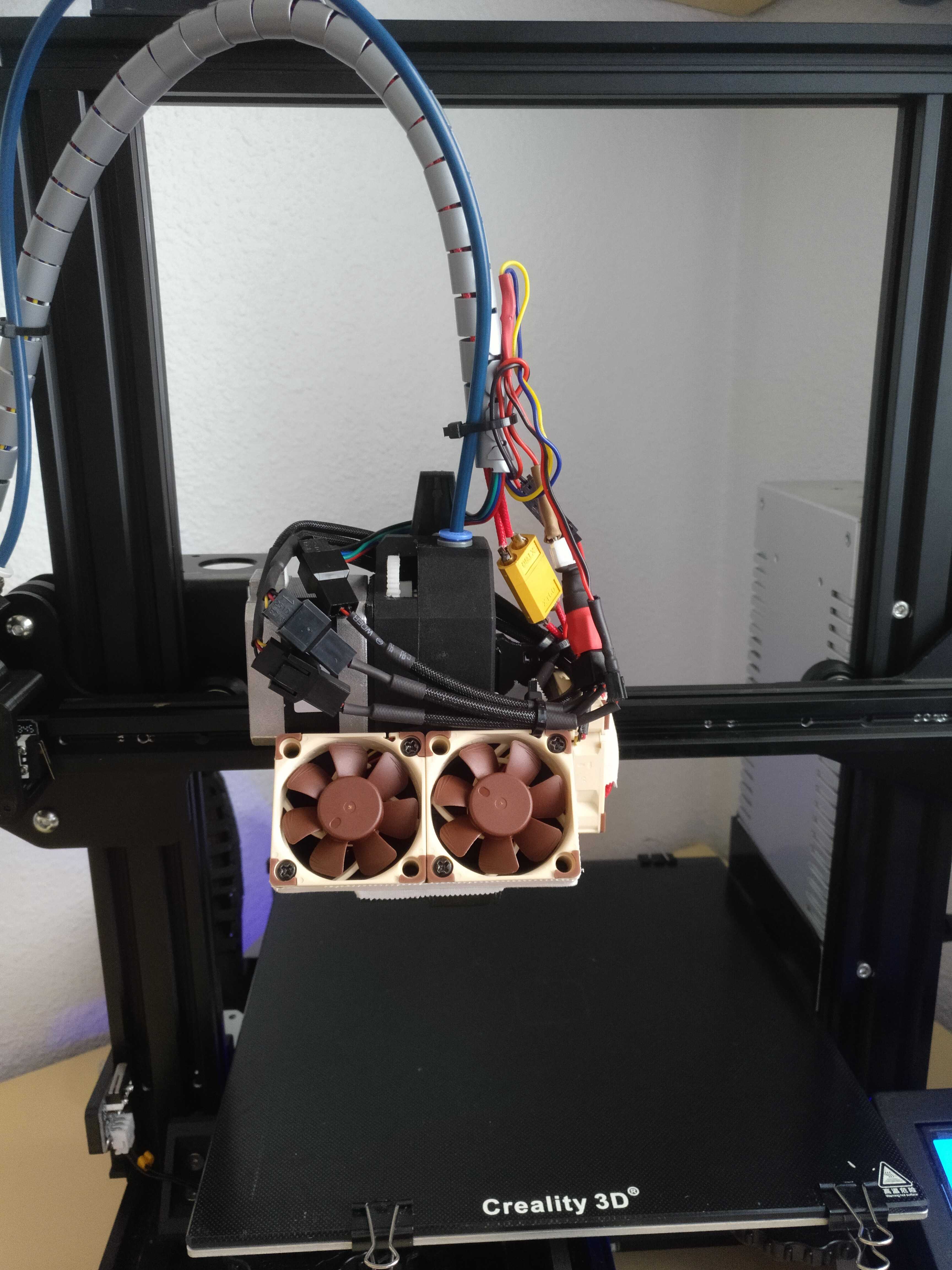

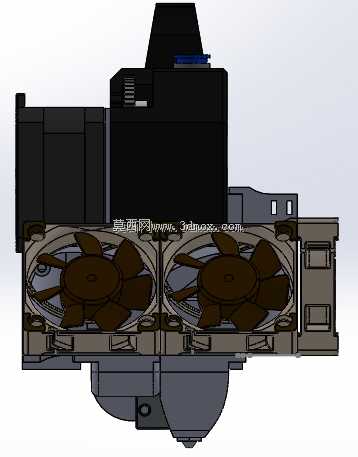

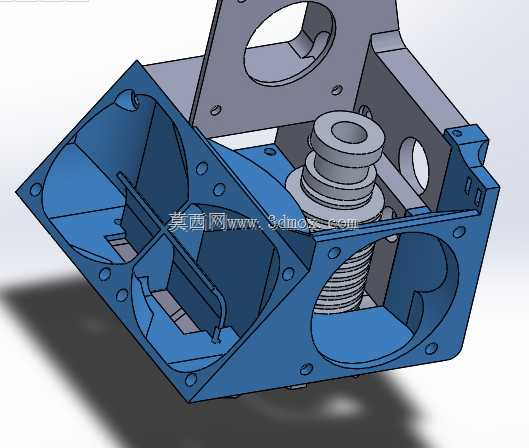

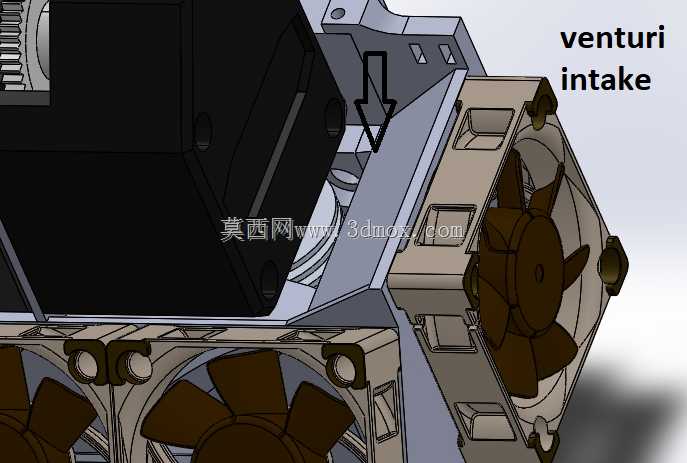

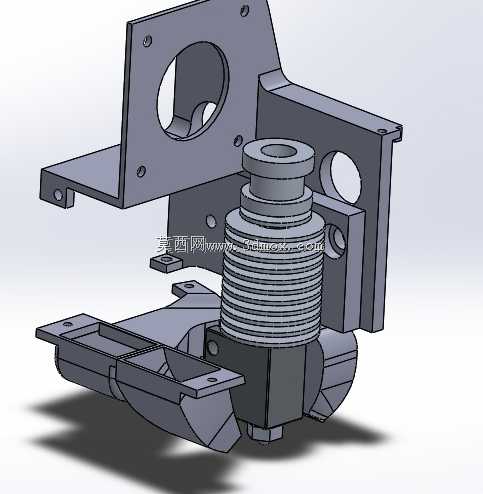

桌面级FDM3D打印设备在长时间高流量挤出作业时，常出现热端散热不足导致的耗材回熔堵头、风道共振引发的挤出纹路异常、热端更换需拆解大量结构的维护痛点，这套适配创想三维机型的BMG直连v6火山口挤出组件，正是针对这些现场工况的实际问题做的定向结构优化。双轴流风扇串联布局在散热鳍片侧方，并非简单的风扇堆叠，而是通过风道内壁的渐缩曲面引导气流形成文丘里效应，让流经散热鳍片的空气流速提升近四成，相同转速下能带走更多热量，同时降低风扇运转时的紊流噪音，避免高速打印时风扇震动传递到喷嘴影响成型精度。挤出机本体采用BMG双齿轮挤出结构，直连安装省去了远程送料的鲍登管，耗材推送的响应速度更快，回抽精度更高，适配火山口大流量热端时，能稳定支撑大口径喷嘴的高速挤出需求，不会出现送料滞后导致的层厚不均问题。热端固定结构做了快拆优化，仅需拧下三颗固定螺丝就能取下加热块与喷嘴，不需要拆解整个风道与风扇组件，日常维护更换喷嘴、清理喉管的时间缩短七成以上，也避免了反复拆装风扇导致的螺丝滑牙、风道错位问题。三个风扇的供电走线全部内嵌在结构件的预留线槽内，不会出现线材剐蹭打印件、被传动皮带勾扯的隐患，线槽转角处做了圆角过渡，避免线材长期弯折出现外皮破损短路的问题。散热风道的出风口角度对准散热鳍片的根部，冷风直接接触热量最集中的喉管衔接位置，不会出现冷风直吹喷嘴导致的温度不均、挤出耗材冷却过快的问题，同时风道外壁做了格栅加强筋，既减轻了整个挤出头的重量，降低X轴传动的负载，也提升了风道的结构强度，长时间高温作业下不会出现受热变形的问题。挤出机的齿轮啮合间隙做了适配调整，既能稳定推送柔性耗材，也不会因为压合过紧导致耗材被齿轮啃碎出现堵料，整个组件的安装孔位完全匹配创想三维系列机型的原有安装位，不需要额外打孔或者修改机架，替换原有挤出头就能直接使用，兼顾了改装的便捷性与实际打印的稳定性。
