手势控制五自由度桌面级机械臂结构

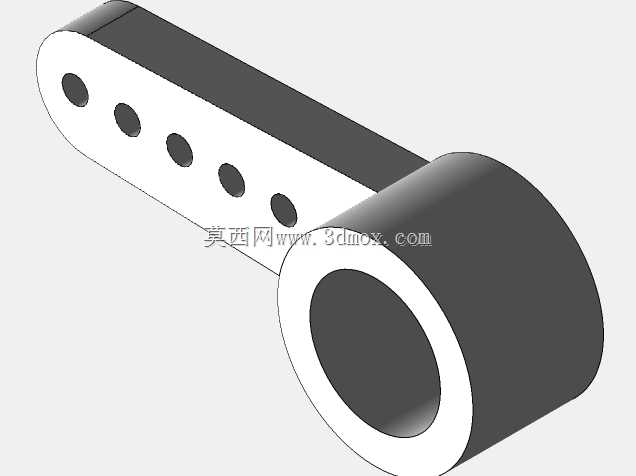

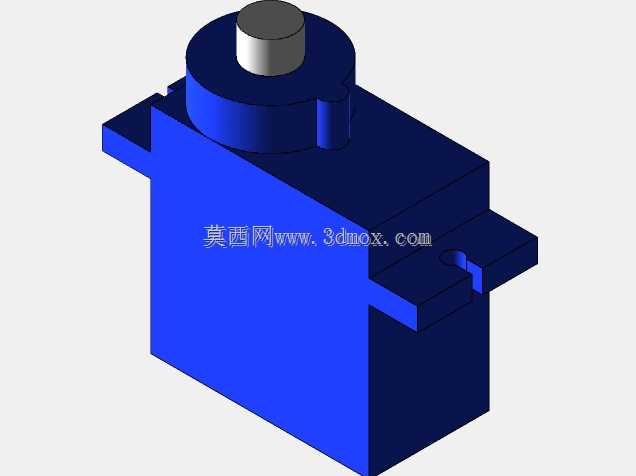

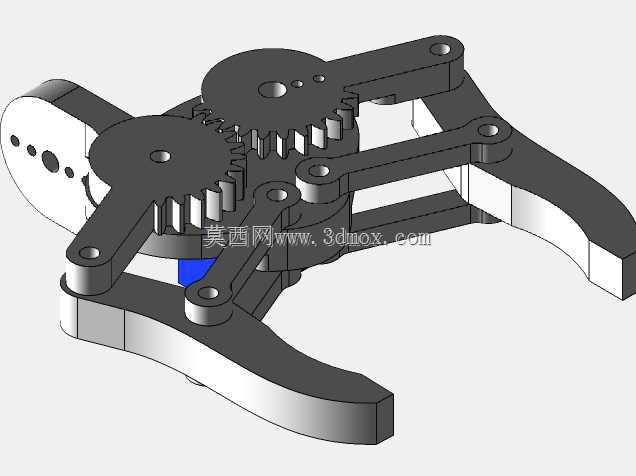

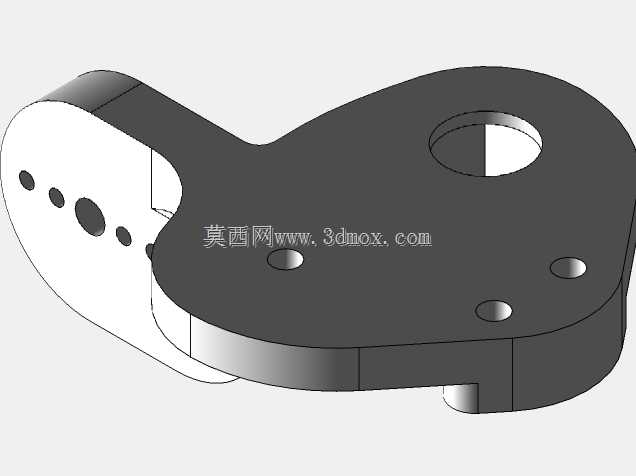

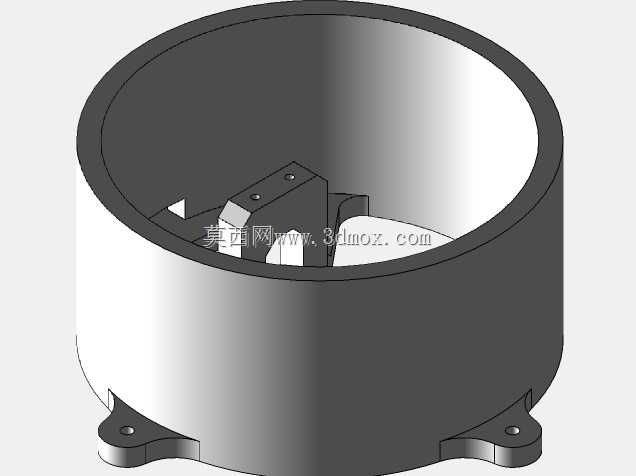

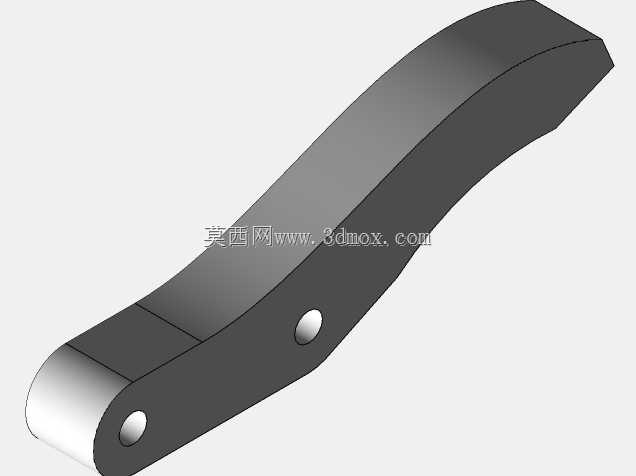

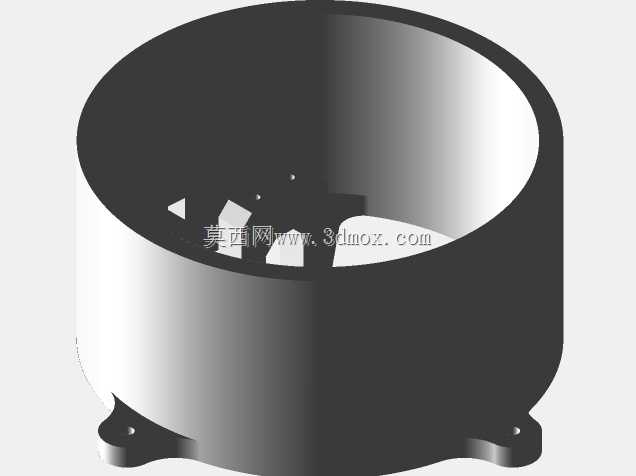

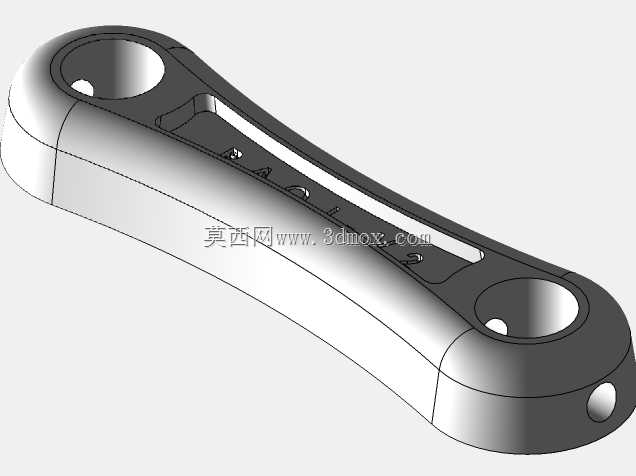

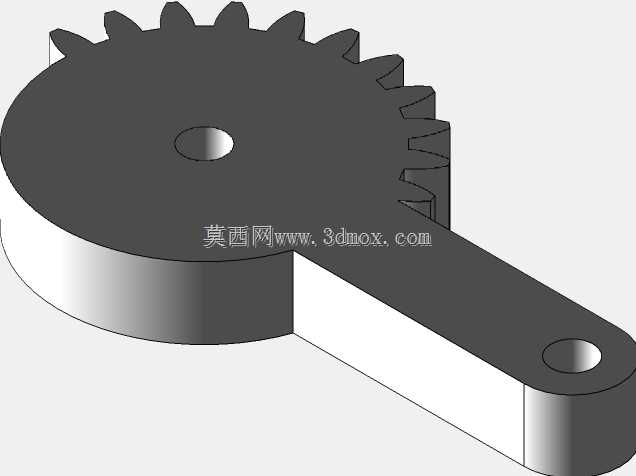

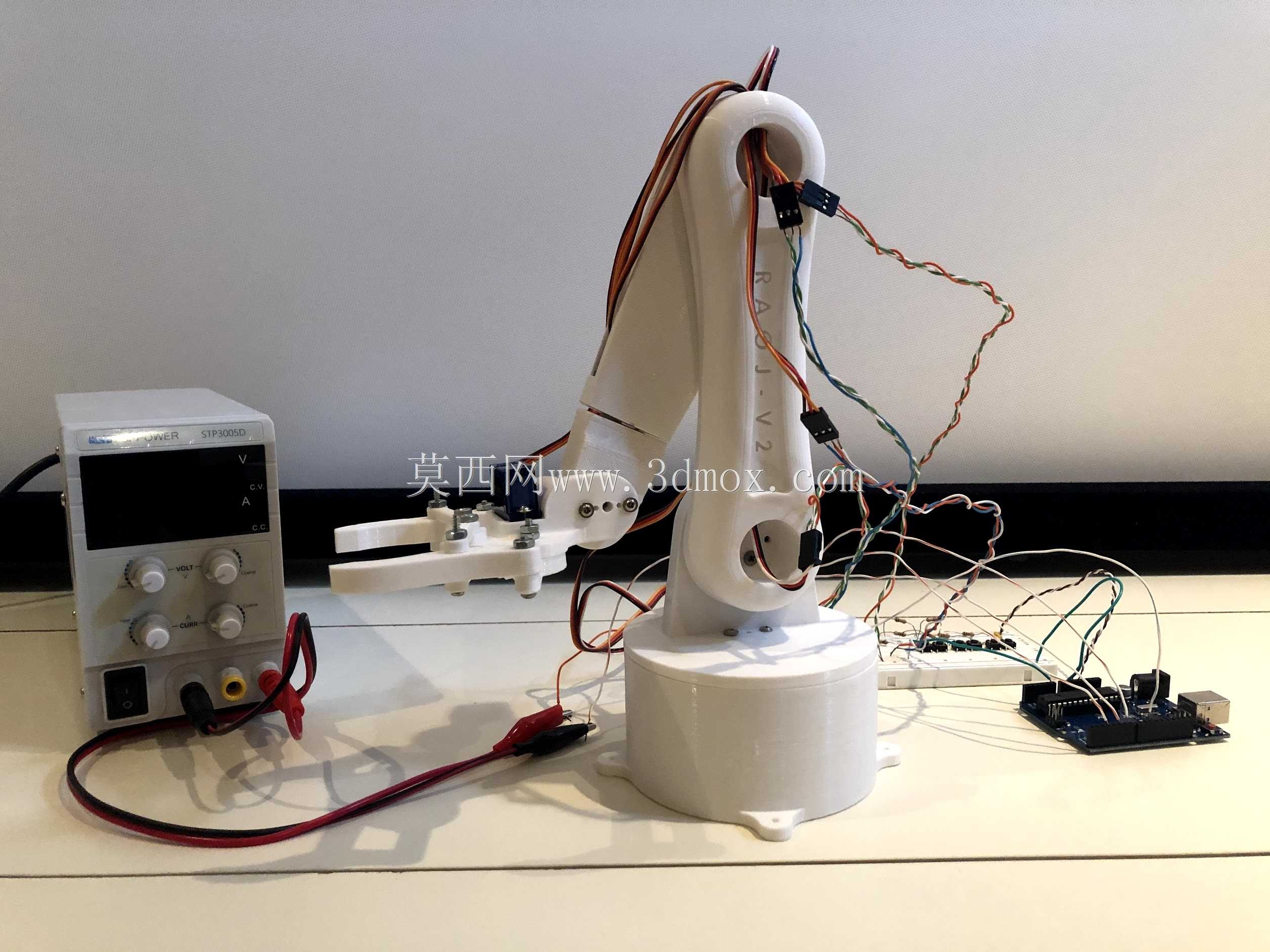

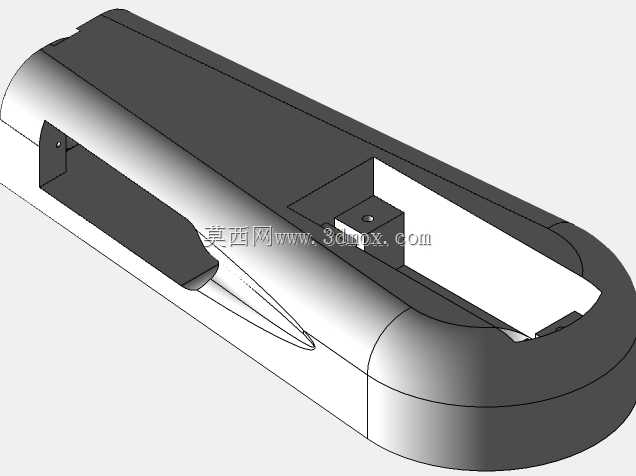

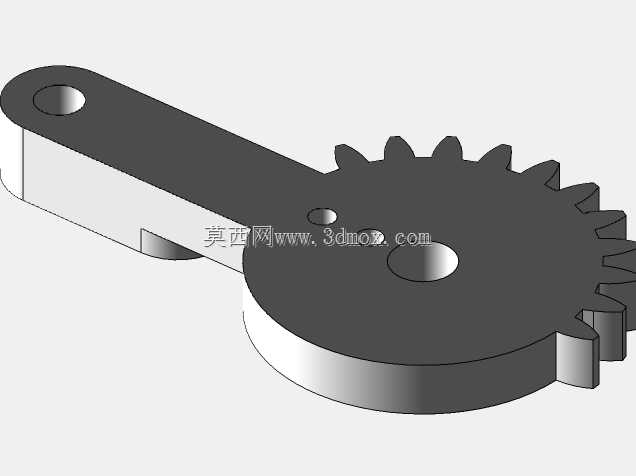

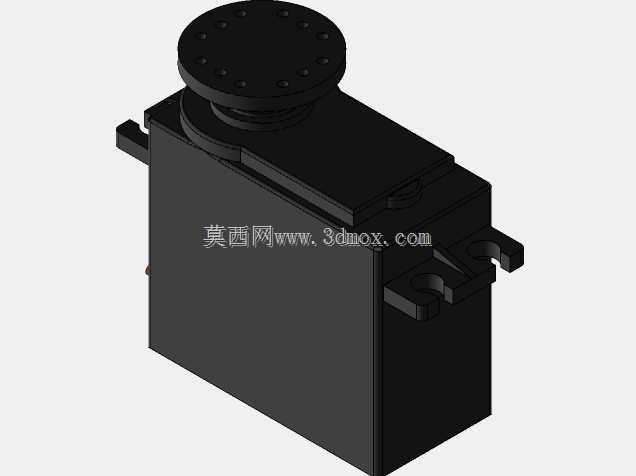

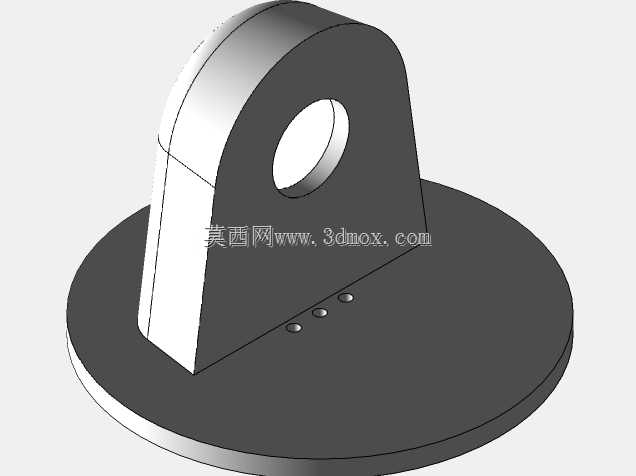

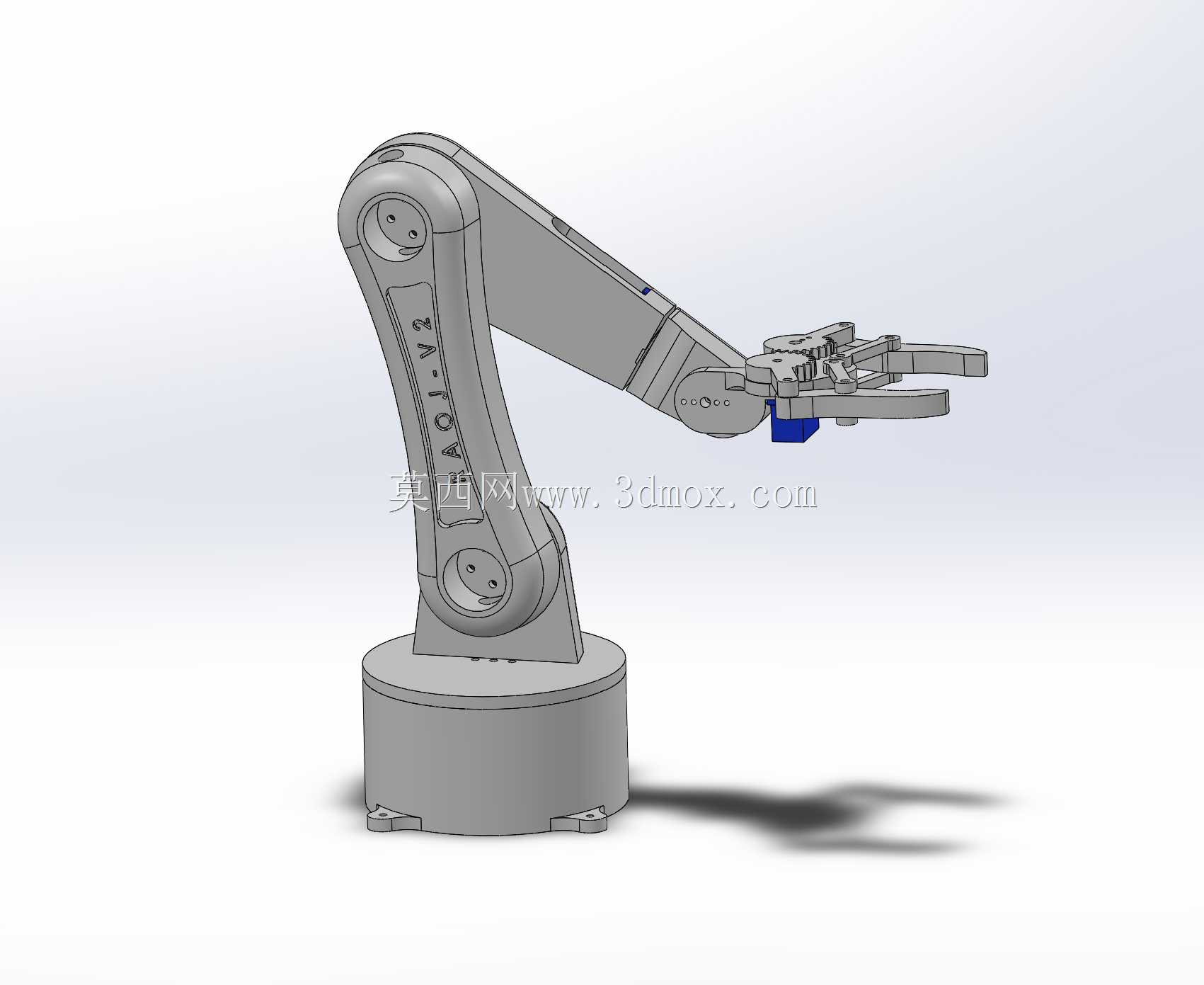

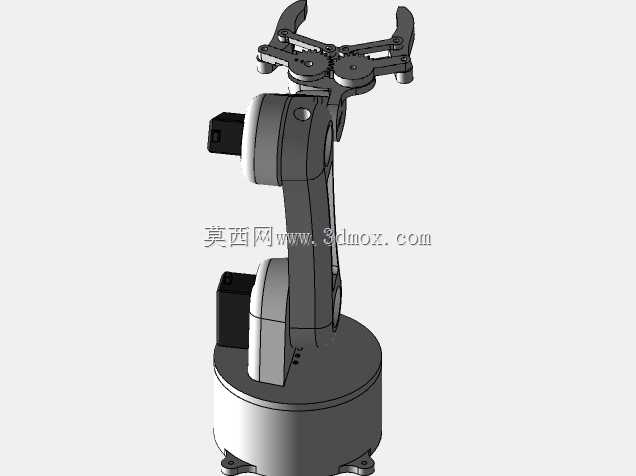

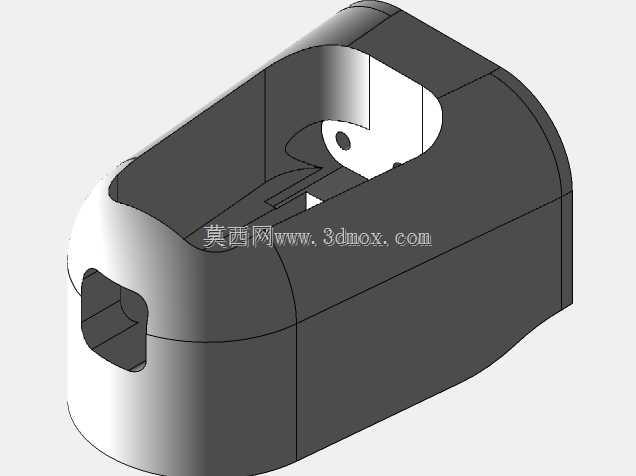

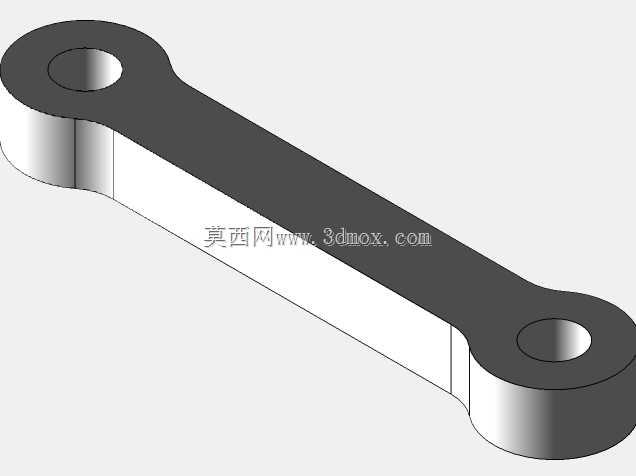

桌面级小型机械臂的落地难点，从来不是功能堆叠的多少，而是小尺寸空间内的传动精度、装配容错与使用场景的平衡。这款五自由度机械臂的结构设计，刚好踩中了桌面级设备的核心痛点——在有限的臂展范围内，兼顾3D打印件的加工公差、伺服舵机的安装间隙，以及末端夹爪的开合精度。大臂与小臂的衔接处没有采用常见的外置舵机支架，而是把舵机嵌入臂体的型腔内部，既缩减了关节处的外凸尺寸，也让传动路径更短，减少了外置支架带来的受力形变。要知道3D打印的PLA材质在长期受力下容易出现蠕变，臂体的型腔内侧特意做了网格状加强筋，没有盲目增加壁厚，既控制了整体重量，也让舵机的安装座有足够的刚性支撑，不会因为舵机反复正反转出现安装孔位的磨损扩孔。底座的旋转关节没有用常规的平面轴承搭配外置限位，而是把旋转支撑面做了下沉式的环形凸台，凸台的高度刚好卡在底座外壳的凹槽内，既限制了旋转时的径向窜动，也不用额外加装限位开关，靠结构本身就避免了旋转过位扯断内部走线的问题。走线槽全部藏在臂体的内侧空腔里，从底座到末端夹爪的线路没有外露，既避免了机械臂运动时线路被关节夹到，也让整体外观更整洁，不会因为线路拖拽影响关节的运动流畅度。末端夹爪的开合结构用了齿轮联动的平行夹指，不是常见的单舵机拉动的摆爪，平行夹指在抓取小尺寸零件时受力更均匀，不会因为夹指摆动出现工件滑脱的情况。夹指的接触面做了细密的防滑齿纹，不用额外粘贴防滑垫，靠3D打印本身的层纹就能提供足够的摩擦力，也避免了防滑胶垫长期使用脱落的问题。三个标准舵机负责大臂、小臂、底座的大扭矩传动，两个微型舵机负责腕部旋转和夹爪开合，动力分配刚好匹配不同关节的负载需求，不会出现大关节动力不足或者小关节舵机冗余浪费的情况。臂体上的标识凹槽是直接在建模时一体成型的，不用后期粘贴铭牌，3D打印时就能直接呈现标识内容，也不会因为长期摩擦出现标识磨损脱落的问题。整个结构的所有连接孔位都做了0.2mm的公差预留，刚好适配3D打印的成型精度，不用后期对孔位进行打磨扩孔，打印完成后就能直接进行装配，哪怕是没有加工经验的学生群体，也能在短时间内完成整机组装。关节处的转动配合面都做了0.15mm的间隙预留，既不会因为间隙过大出现关节晃动，也不会因为间隙过小导致转动卡滞，哪怕是普通FDM打印机的精度，也能做出顺滑的转动效果。
