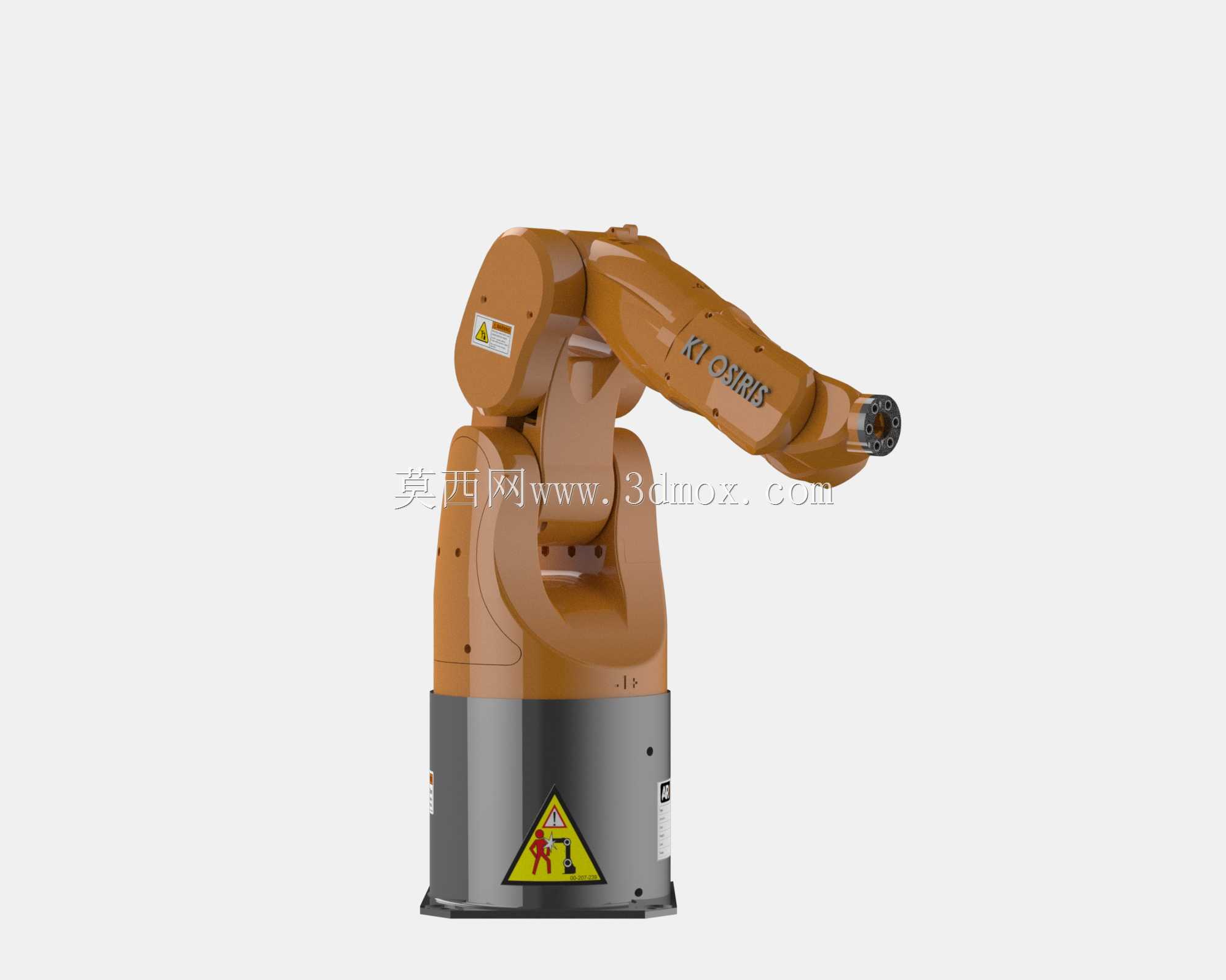

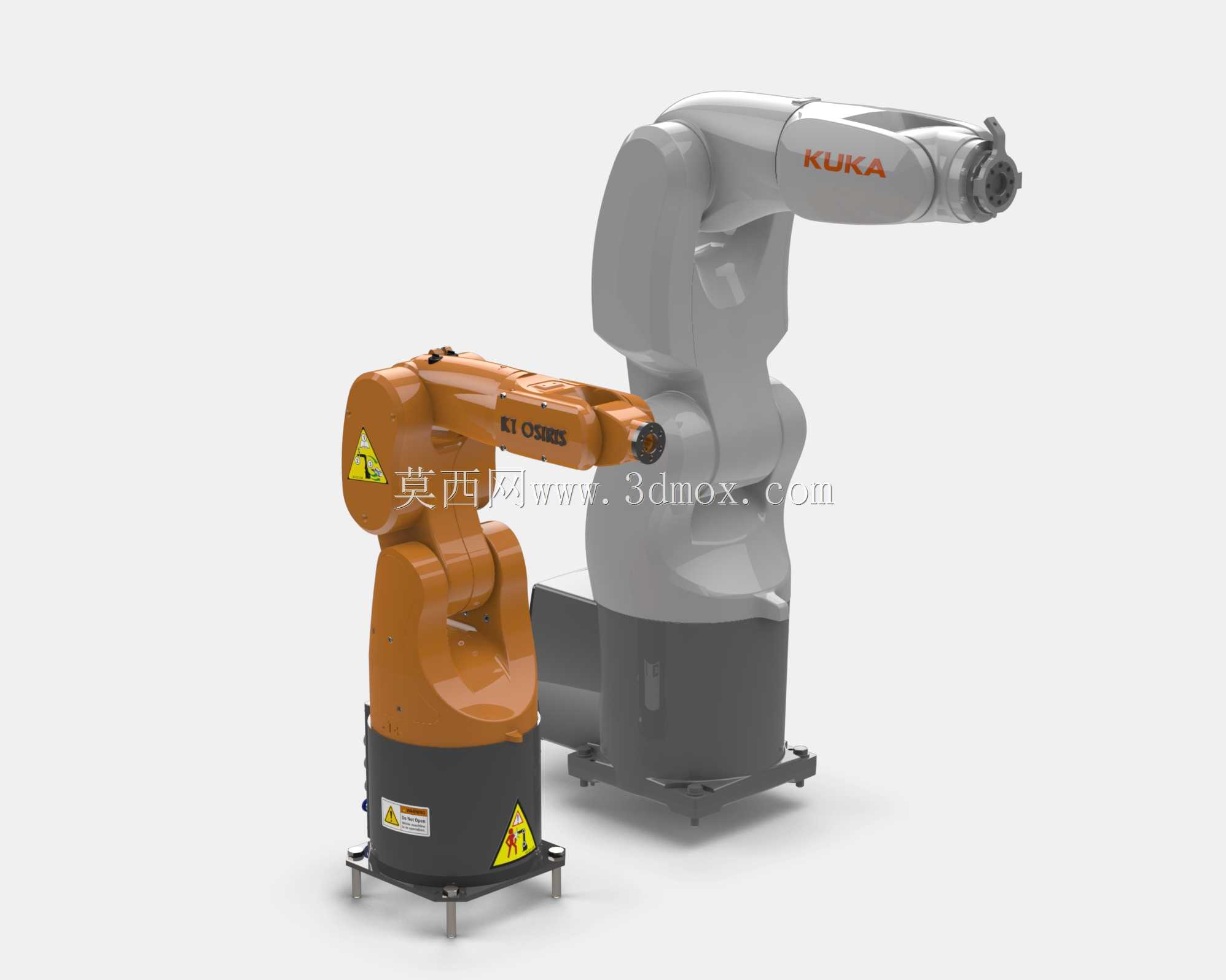

五自由度3D打印协作机械臂结构

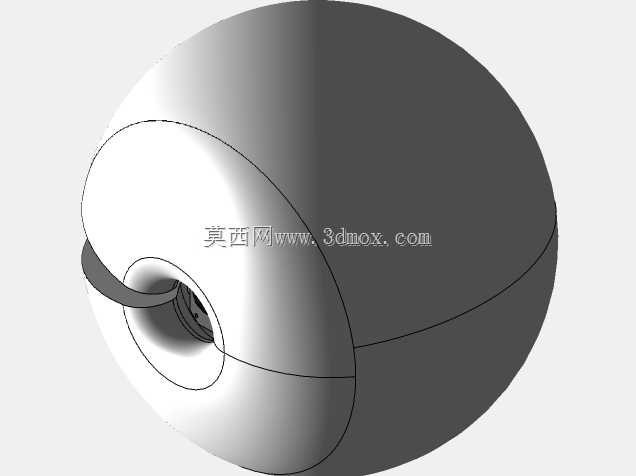

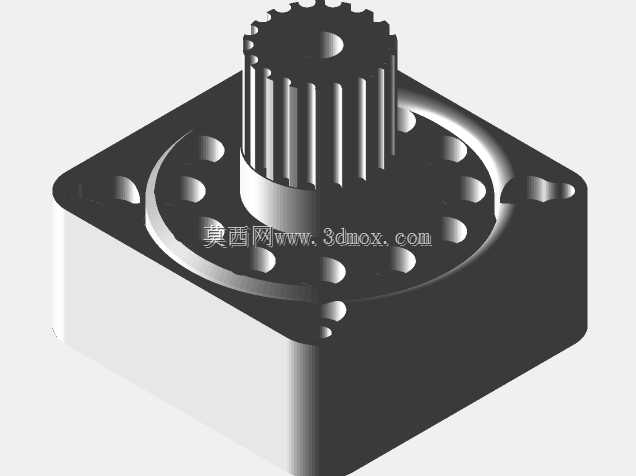

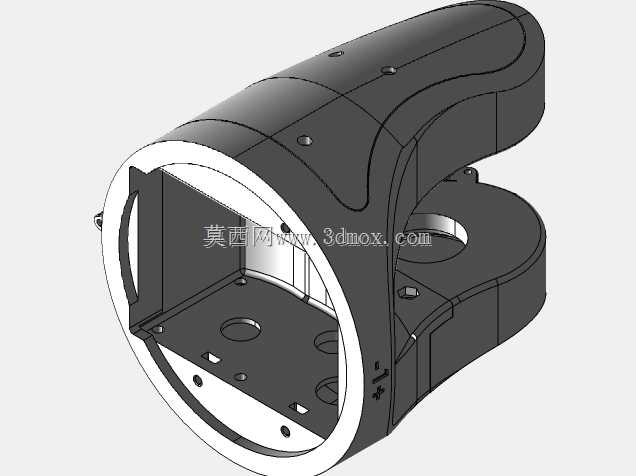

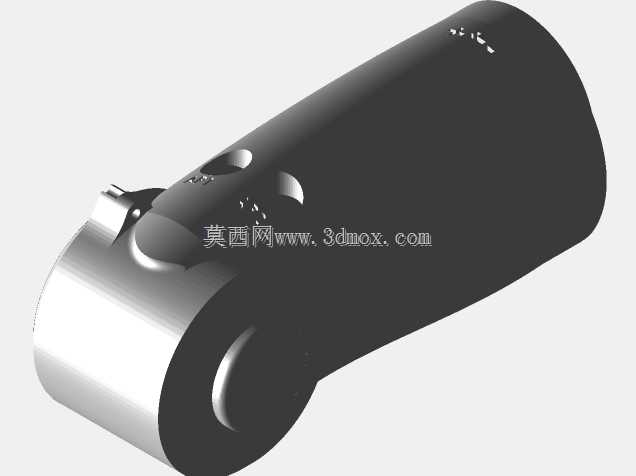

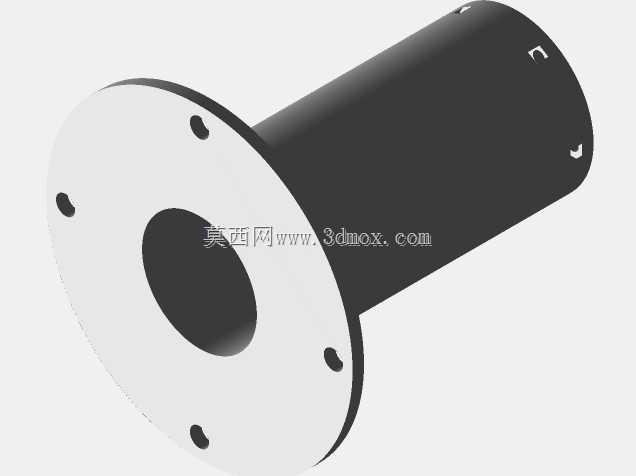

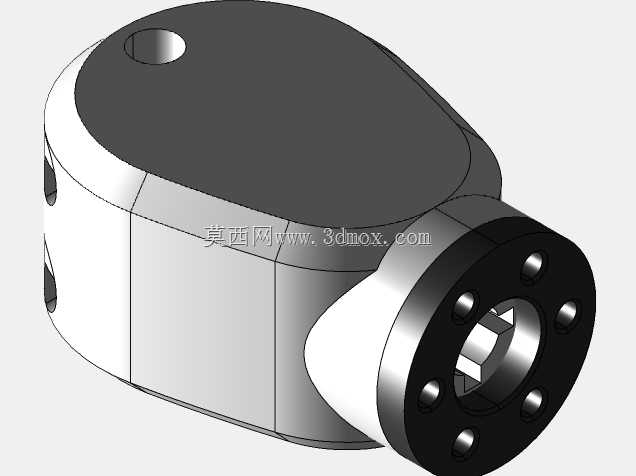

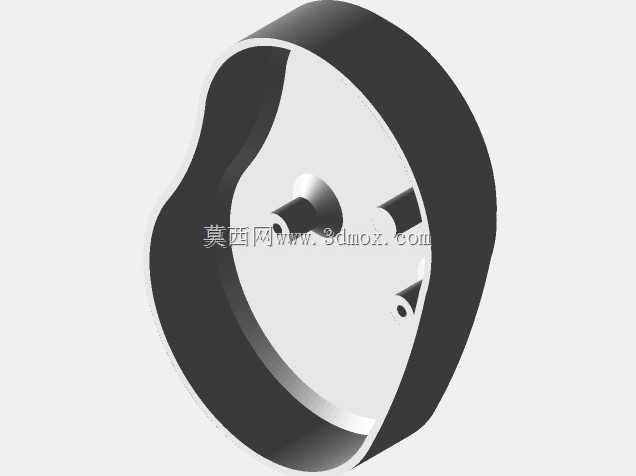

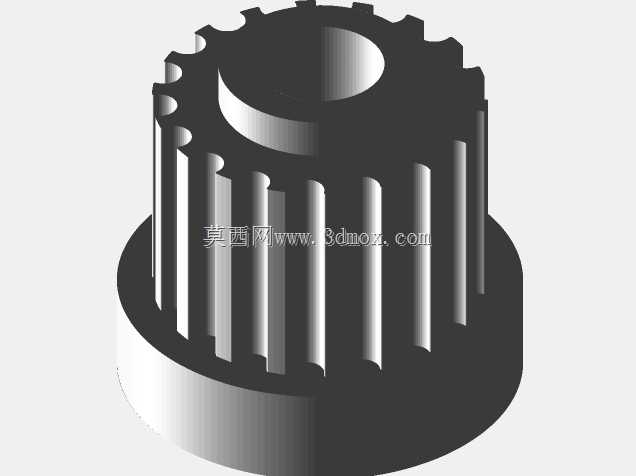

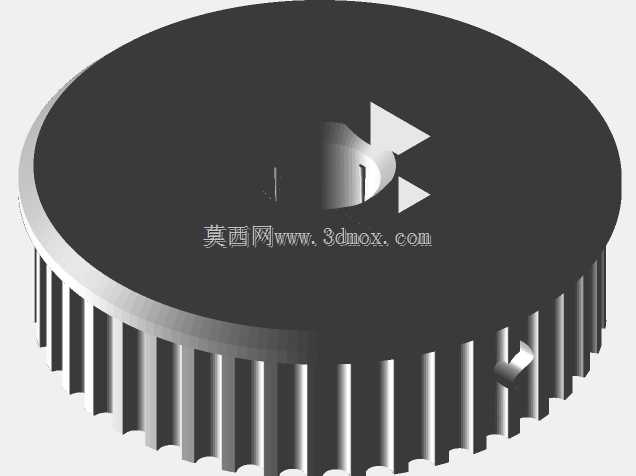

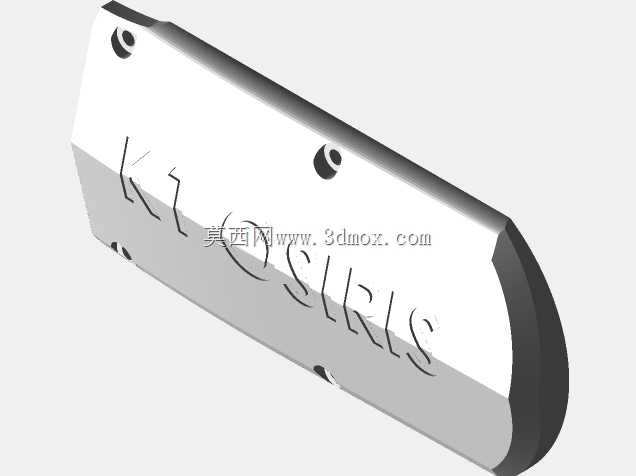

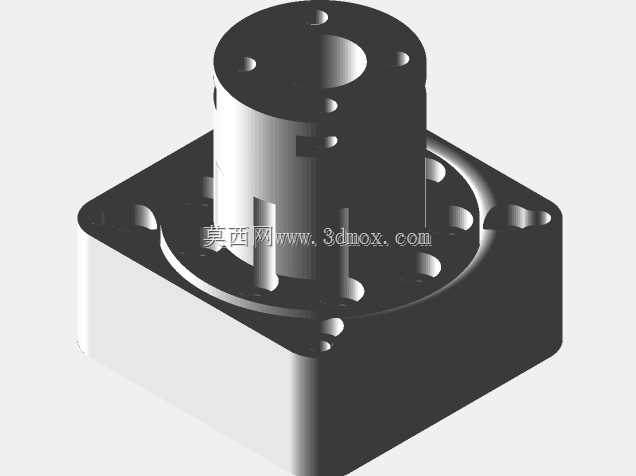

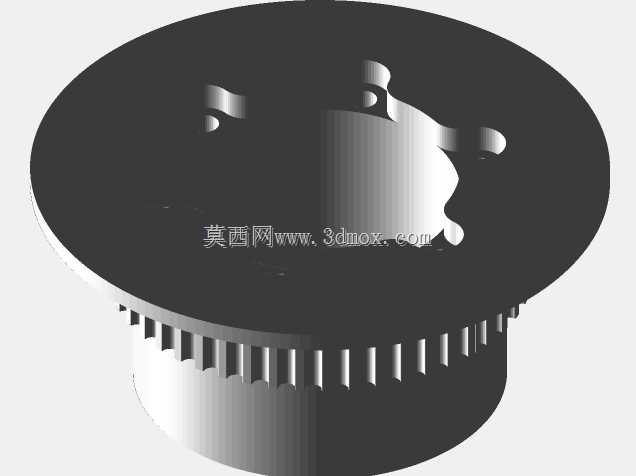

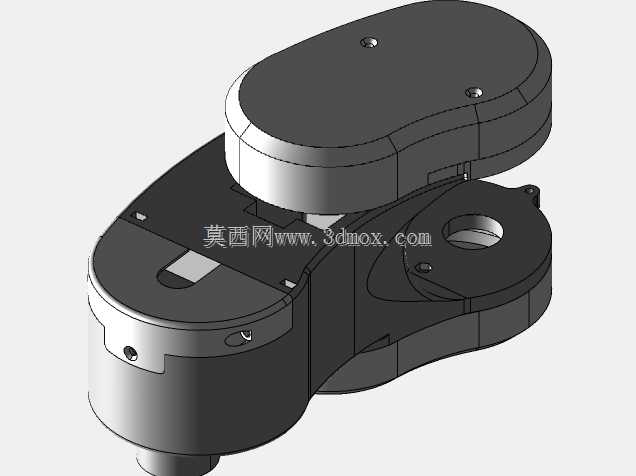

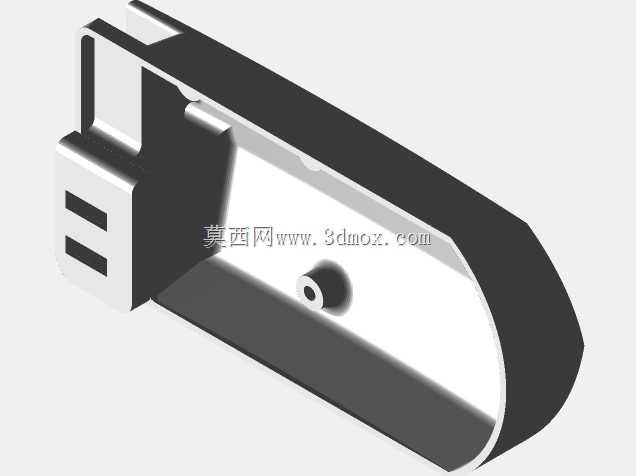

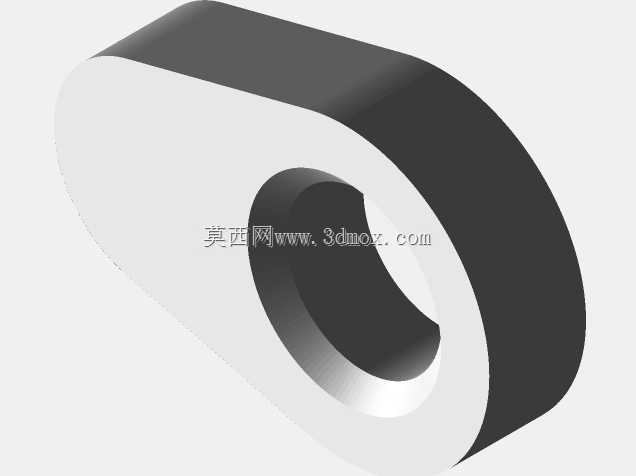

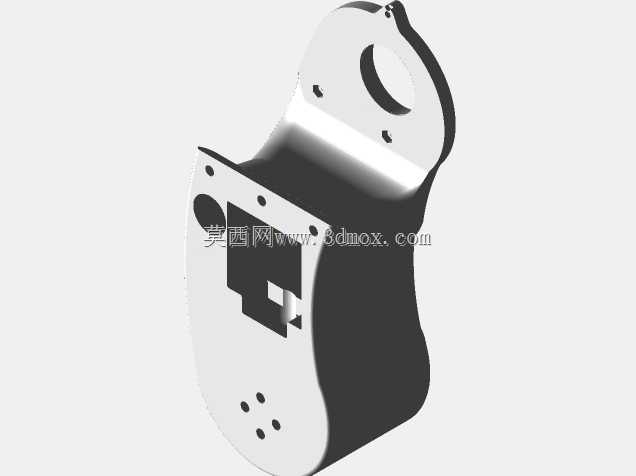

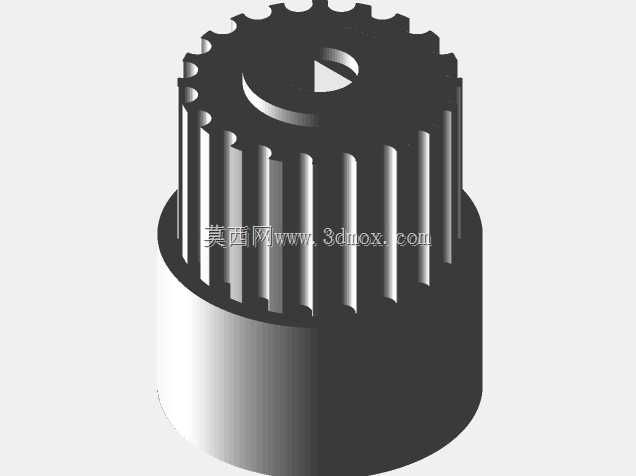

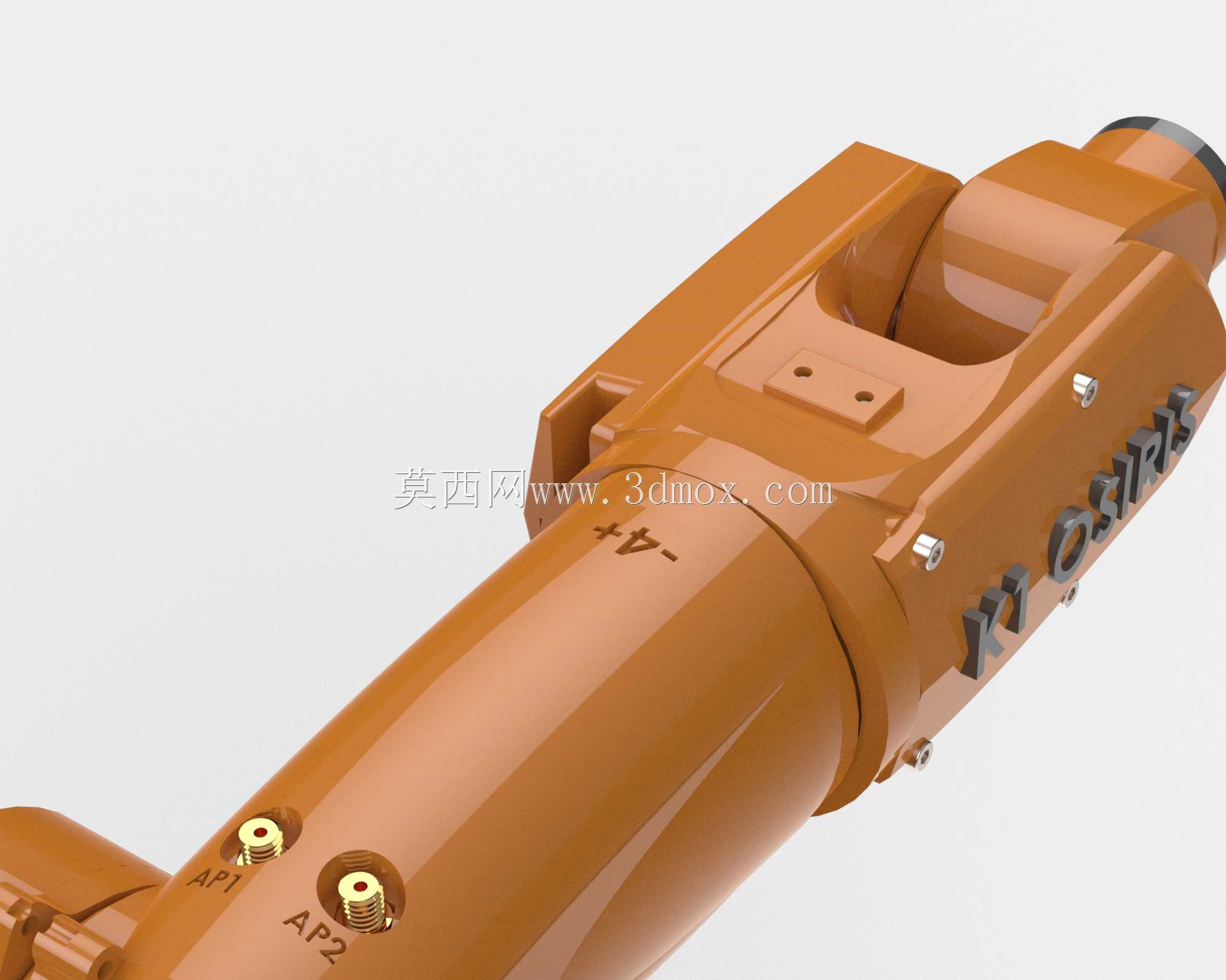

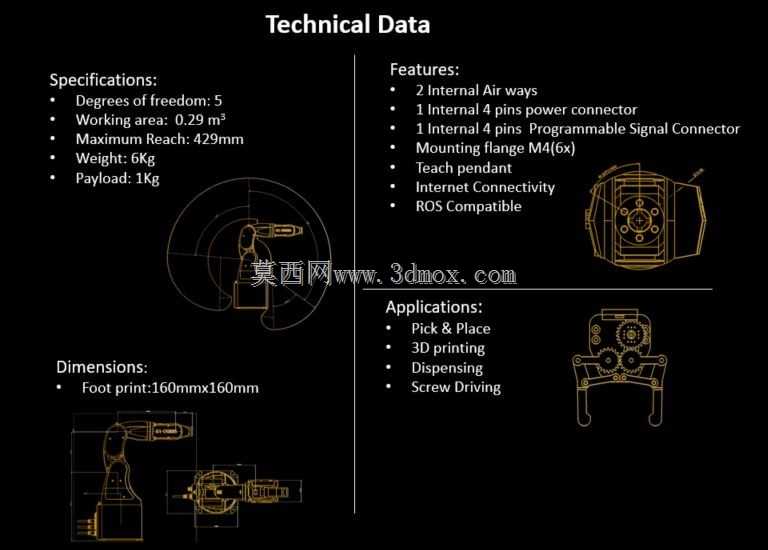

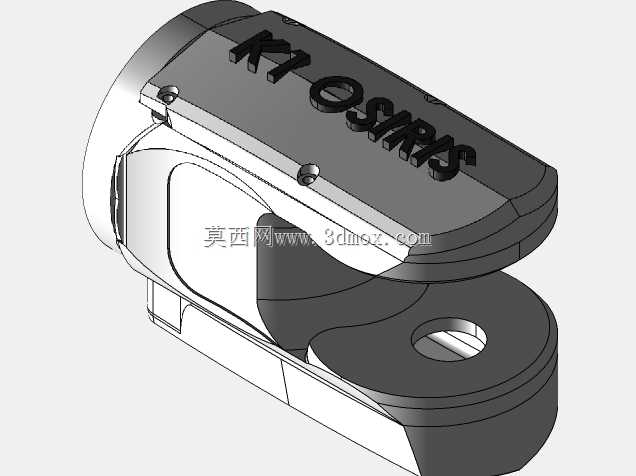

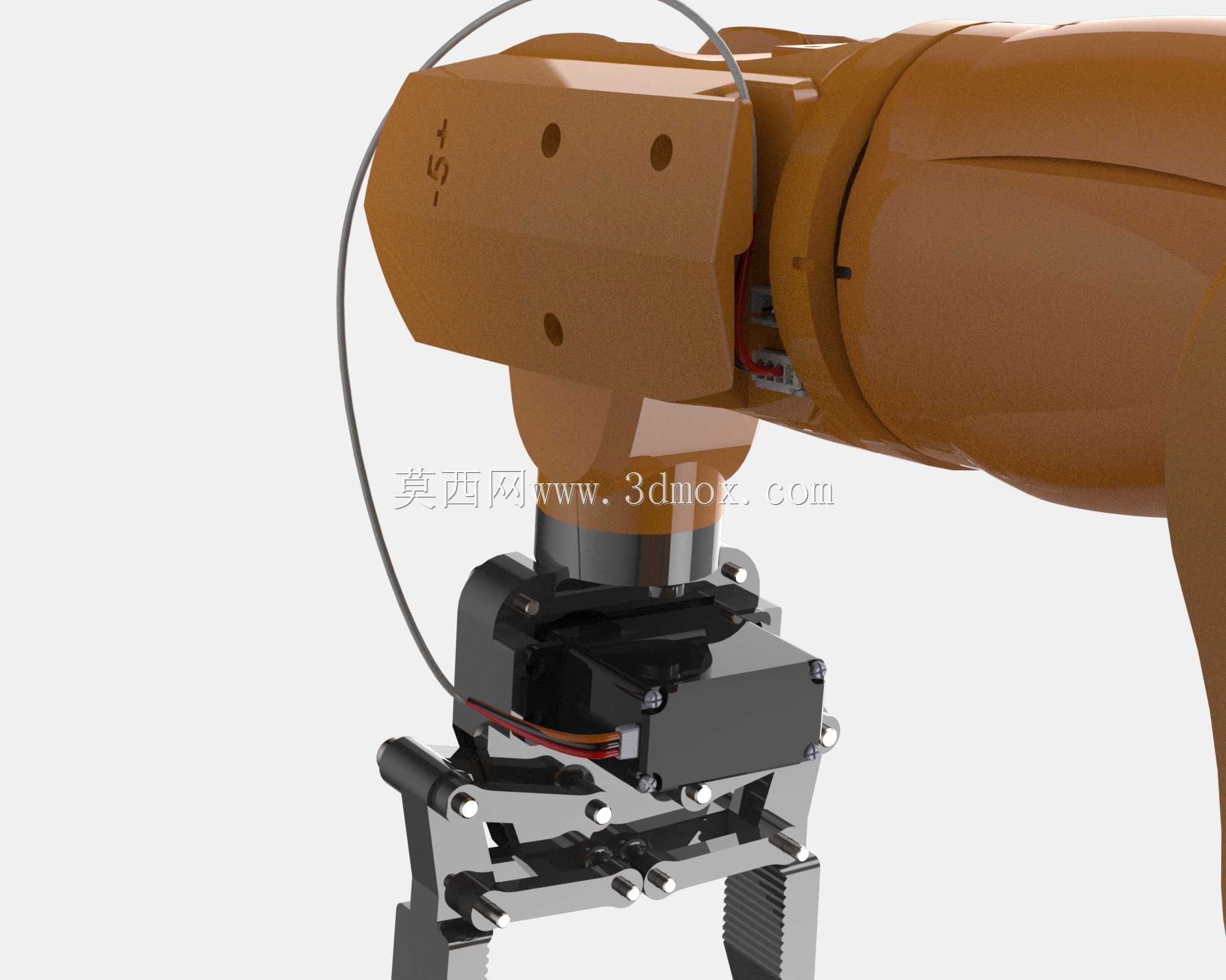

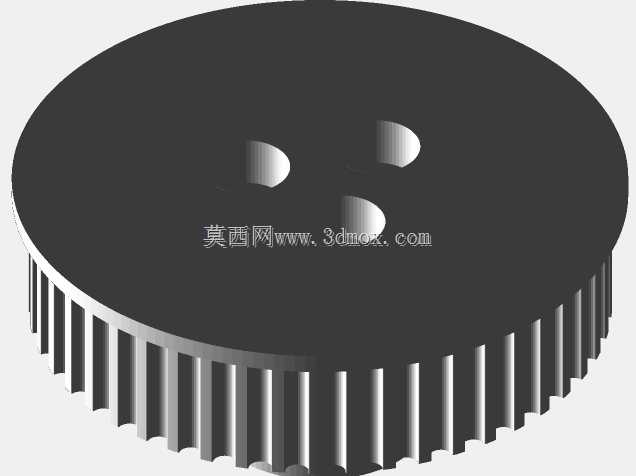

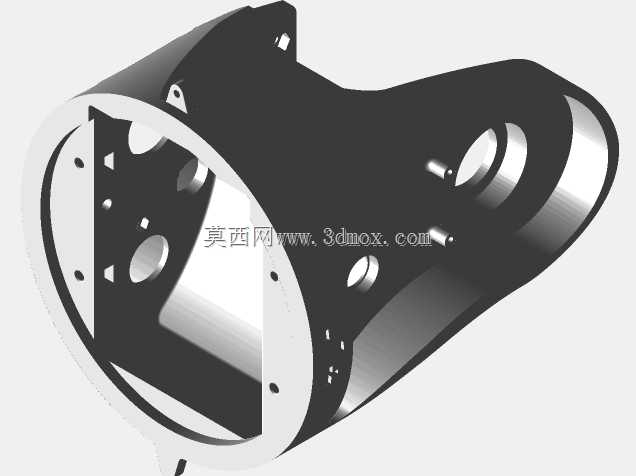

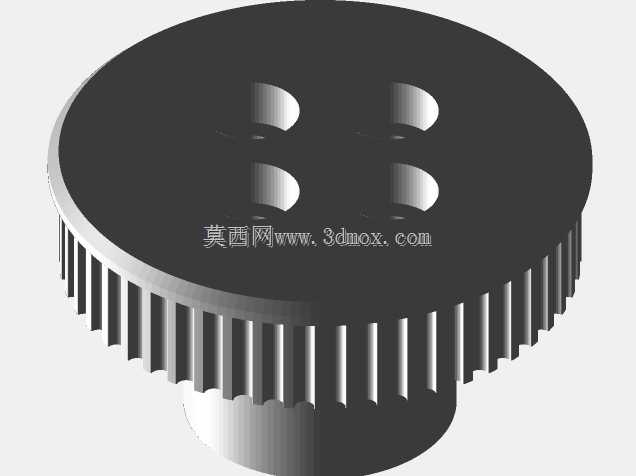

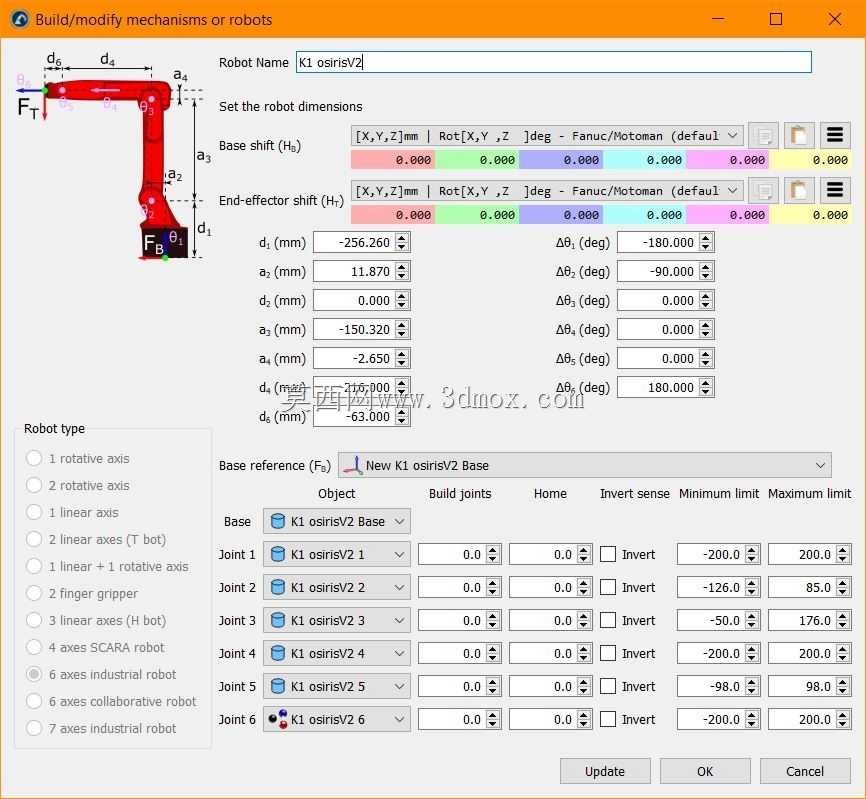

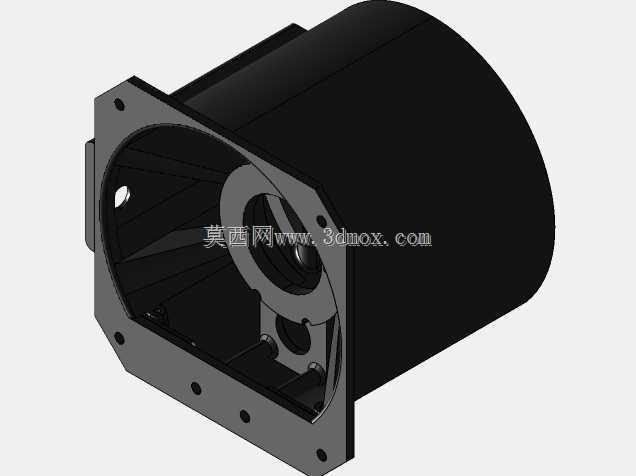

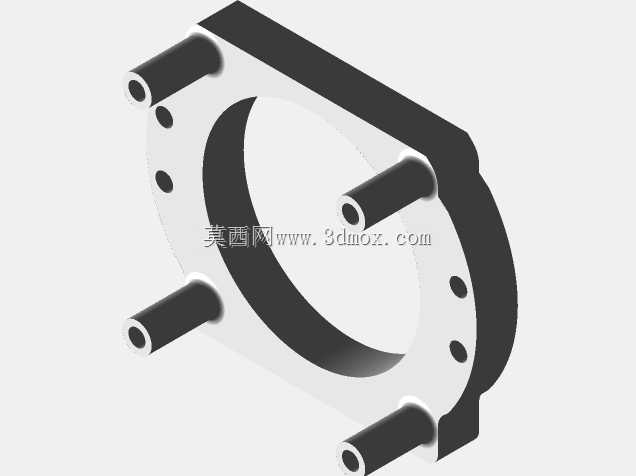

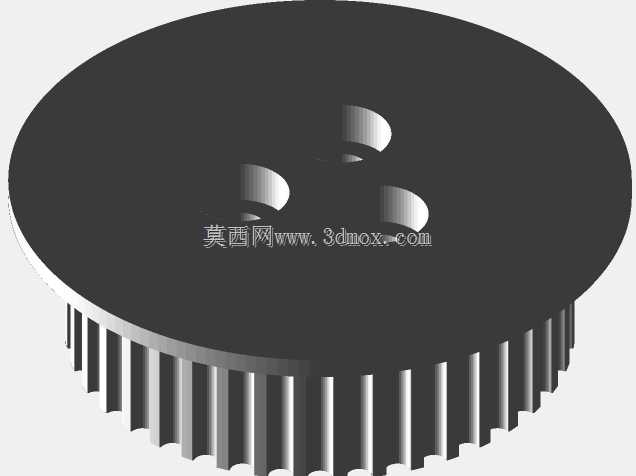

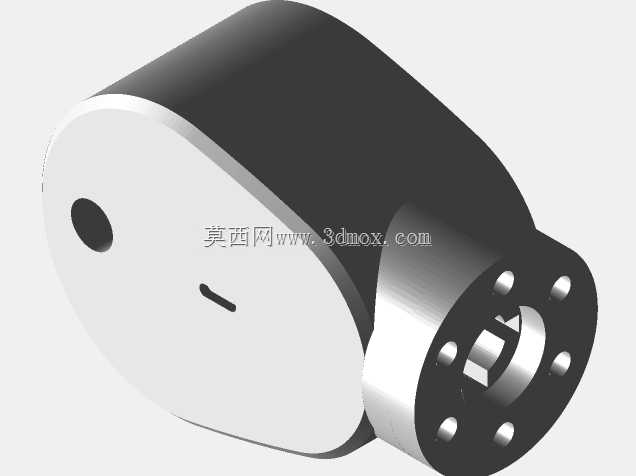

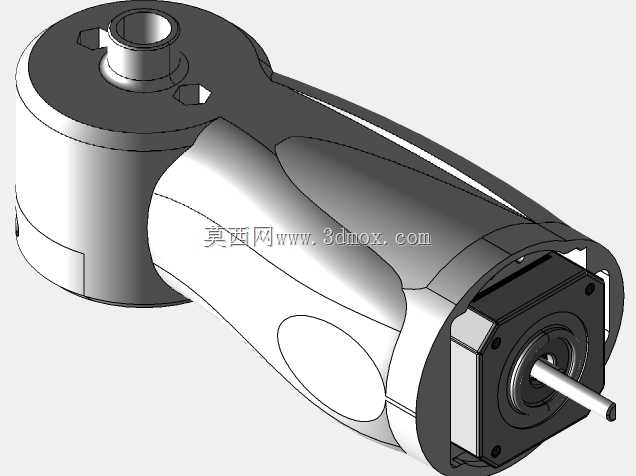

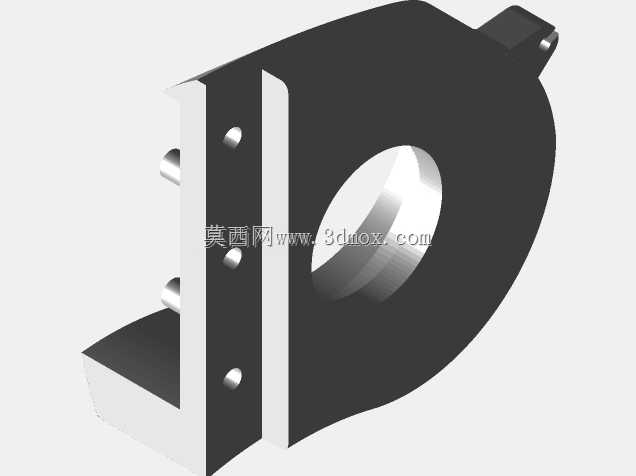

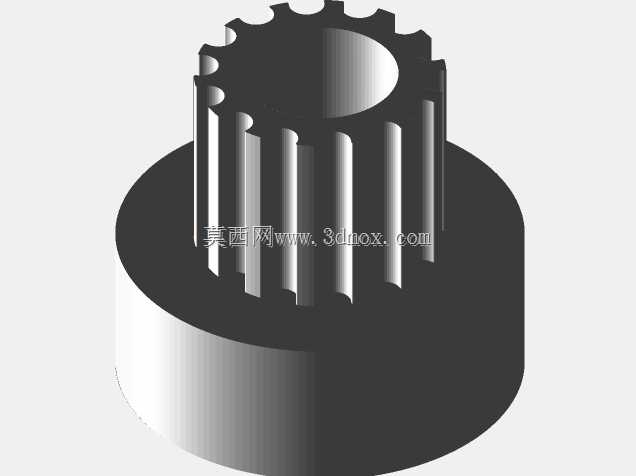

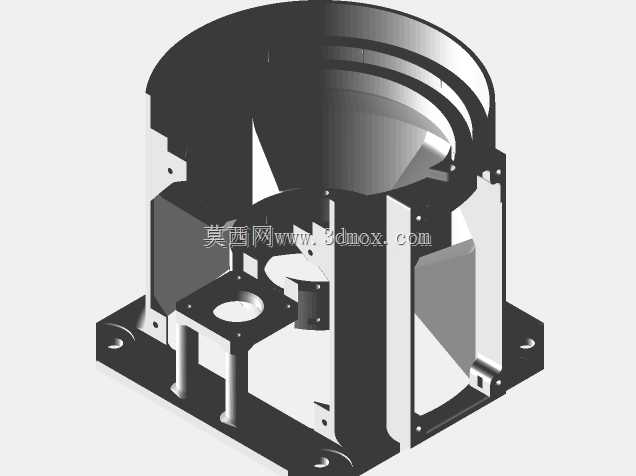

桌面级小负载机械臂的落地难点从来不是关节数量堆叠，而是非金属加工件的公差累积与装配应力释放，这款五自由度机械臂的结构设计刚好踩中了3D打印加工场景的核心适配点。大臂与底座衔接的回转关节处，特意预留了0.2mm的周向配合间隙，抵消FDM打印过程中常见的层厚膨胀误差，避免转动时出现卡滞或旷量过大的问题，关节内侧的走线槽做了圆角过渡处理，不会像直角槽那样在反复转动时磨破伺服电机的线材外皮。小臂末端的输出法兰缩短了与外部连接器的距离，原本分散的4个外接接口整合扩容到8个，不用额外在臂身外挂拓展模块，既减少了外接走线的杂乱程度，也降低了运动过程中线材被拉扯断裂的风险。臂身外壳的曲面过渡没有做冗余的装饰性弧度，所有弧面都贴合内部伺服电机与减速结构的排布轮廓，打印时不需要添加大量支撑结构，拆支撑时不会破坏外壳的装配贴合面，也能减少打印耗材的浪费。需要嵌入铜螺母的安装柱位置，特意在柱体周边加了1mm厚的加强筋，3D打印件拧入螺丝时不会因为应力集中出现柱体开裂的情况，每个安装孔的深度都比螺母嵌入深度多0.3mm，避免螺母顶到外壳内壁导致装配时出现缝隙。底座的配重腔预留了可填充金属块的空间，机械臂伸展到最大行程时不会出现倾翻风险，底座表面的警示标识区域做了下沉式凹槽，粘贴标识后不会因为日常剐蹭出现脱落。关节处的限位凸台没有做一体化打印，而是采用可替换的小块结构，长期使用磨损后只需要更换小零件，不用重新打印整个臂身结构，大幅降低了后期维护的成本。所有装配面的定位柱都做了锥度导向，拼装时不需要反复对位调整，哪怕是没有装配经验的实训学生，也能快速完成整机组装，不会因为对位偏差导致零件受力不均断裂。
