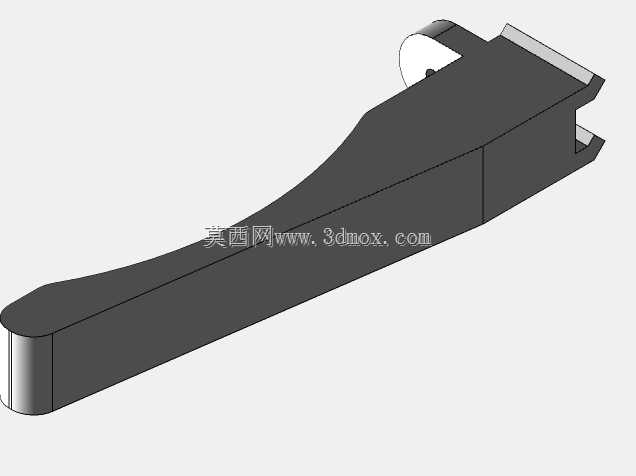

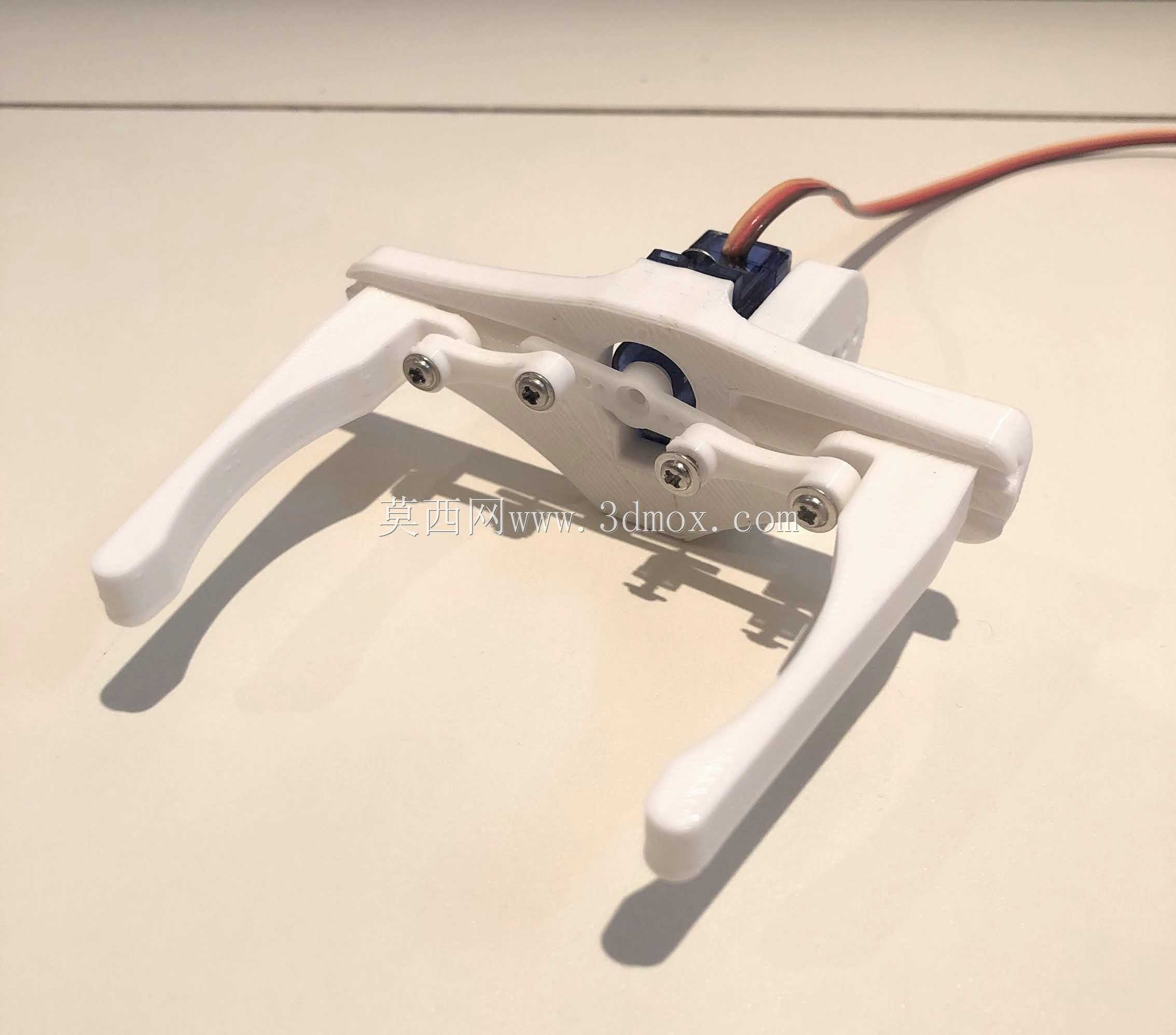

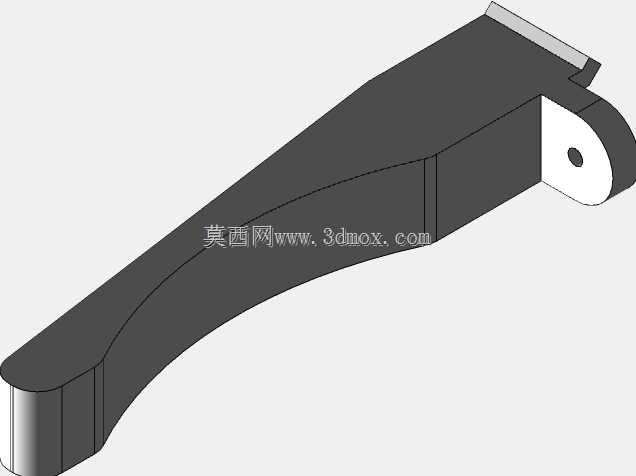

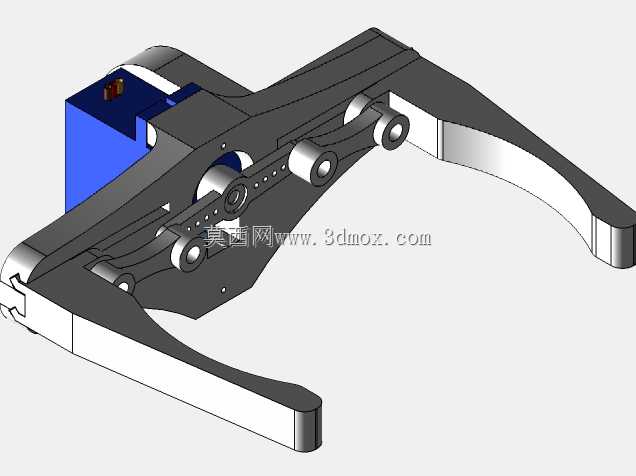

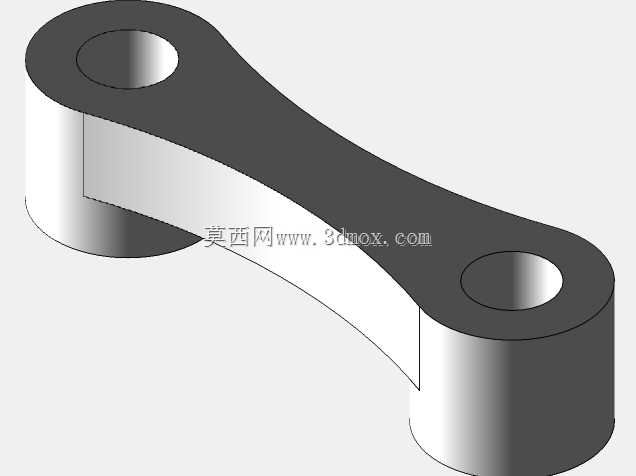

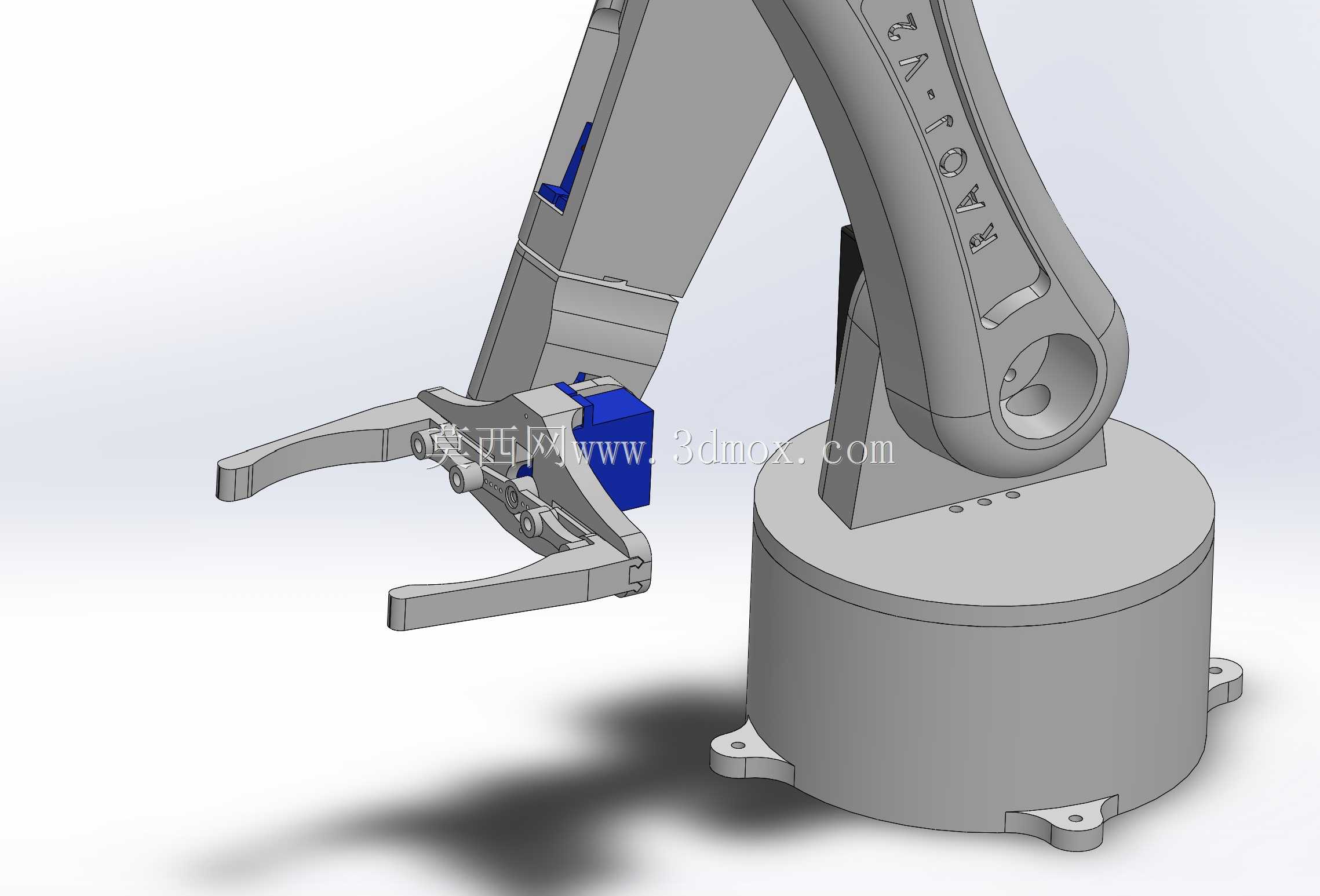

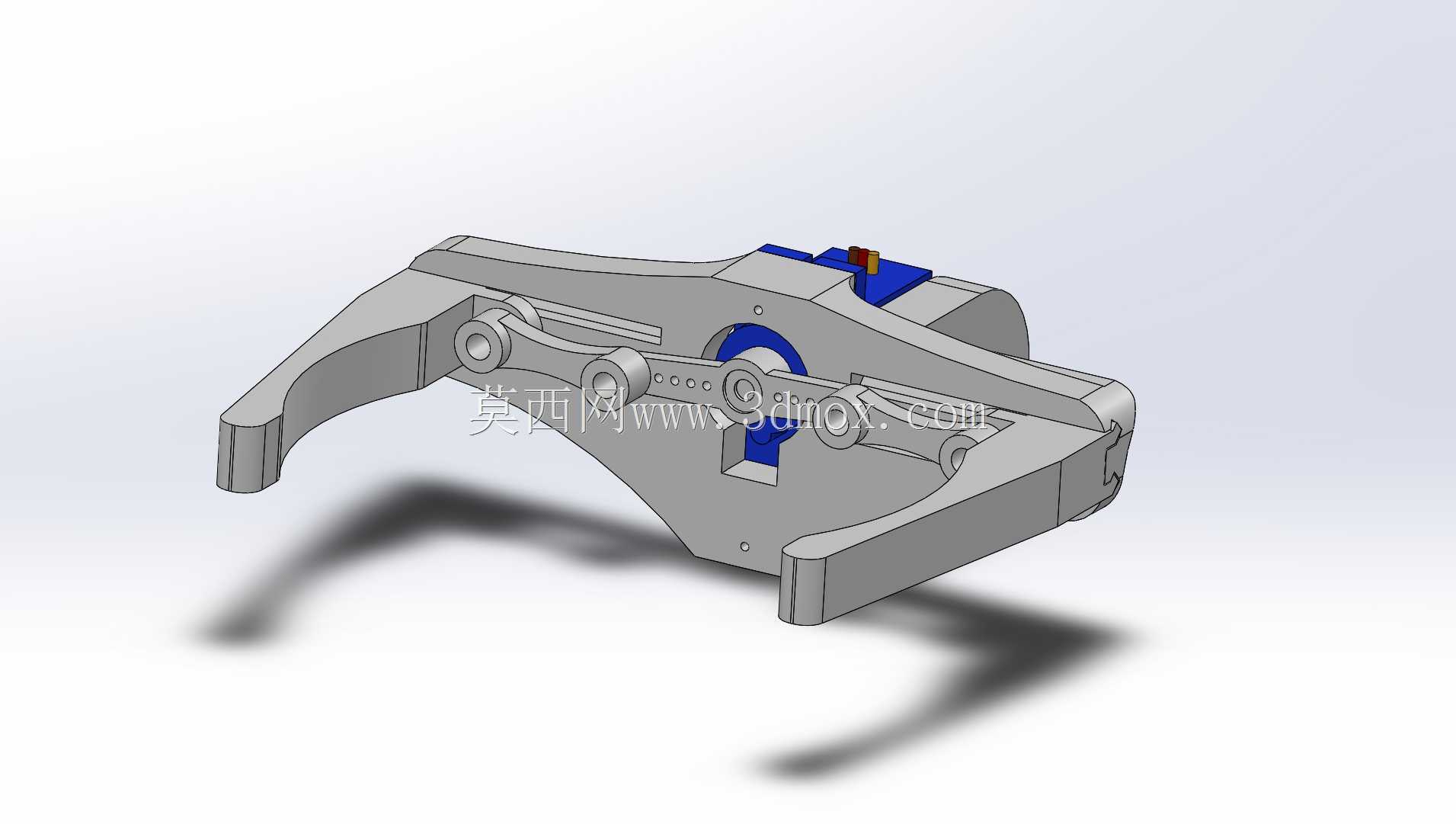

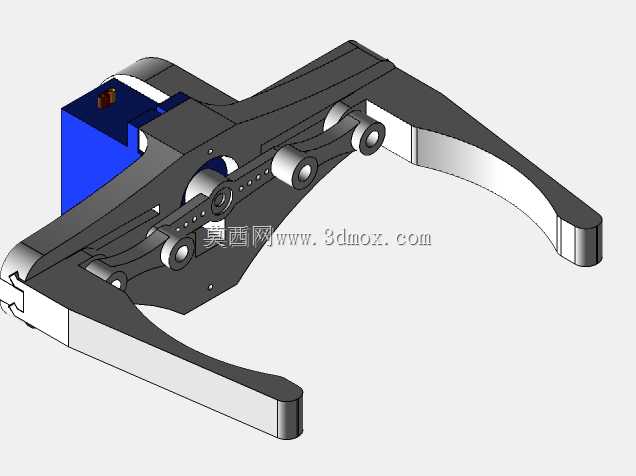

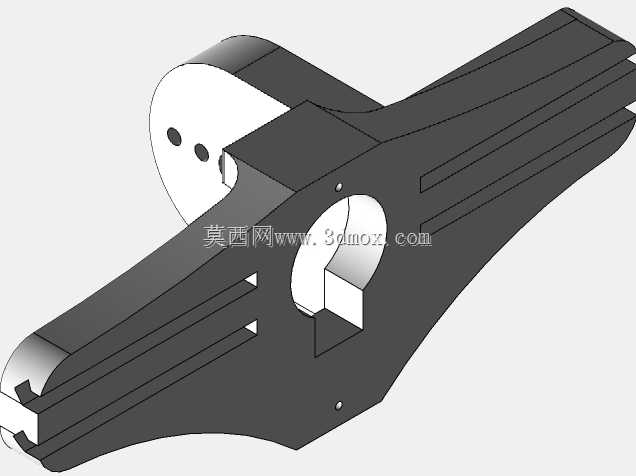

常规小型夹持机构在适配5自由度机械臂末端时,常出现夹爪开合行程不足、夹持力分布不均、传动间隙累积的问题,这款线性夹持结构恰好针对这些现场痛点做了针对性的结构适配。夹爪的弧形钳口做了等曲率过渡处理,没有生硬的直角转折,既避免了夹持薄壁工件时的应力集中压痕,也能在抓取不同直径的柱状零件时保持足够的接触面积,钳口末端的加厚段特意预留了软质垫片的安装槽,实际使用时可以粘贴橡胶或者硅胶垫,进一步提升夹持摩擦力同时保护工件表面。中部的连杆传动组没有采用常见的单连杆直驱结构,而是用对称布置的双连杆做力的传导,伺服输出的扭矩通过两组连杆均匀分配到两侧夹爪,开合过程中两侧夹爪的同步误差能控制在极小范围内,不会出现单侧偏斜导致的工件脱落问题,连杆与夹爪、基座的连接销轴都做了间隙配合公差预留,既保证转动顺畅无卡滞,也不会因为间隙过大出现夹持位置偏移。基座顶部的伺服安装位做了嵌入式定位槽,伺服电机装入后不需要额外做同轴度校准,定位槽的侧壁预留了走线缺口,伺服的控制线可以顺着基座内部的空腔引出,不会在夹爪开合时被连杆剐蹭磨损。夹爪与基座的滑动配合面没有做整面接触,而是设计了两条凸起的导向筋,既减少了滑动时的摩擦阻力,也降低了配合面的加工精度要求,普通铣削加工就能达到所需的配合精度,不需要后续的研磨工序。整个结构的所有零件都采用板材铣削加工即可成型,没有复杂的曲面或者异形腔体,小批量试制时用常规的数控铣床就能完成所有零件加工,不需要特殊的工装夹具,装配时只需要依次装入销轴、连杆、夹爪和伺服,不需要复杂的调试步骤,装配完成后通电就能实现稳定的夹持动作,适配各类小型机械臂的末端作业需求,不管是实训教学中的搬运作业演示,还是小型自动化产线的零件上下料,都能稳定发挥作用。
