小型手动冲压压力机结构设计

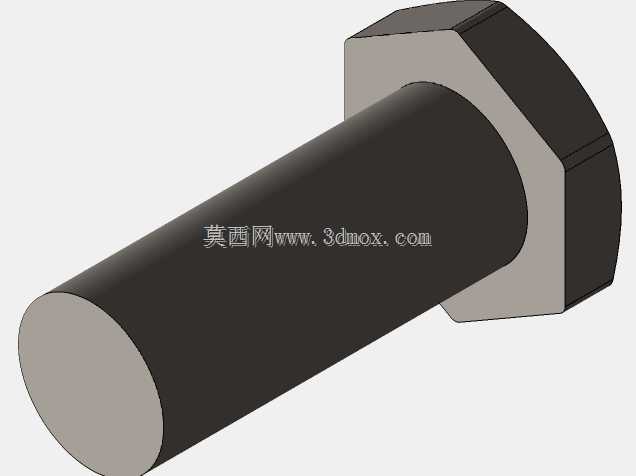

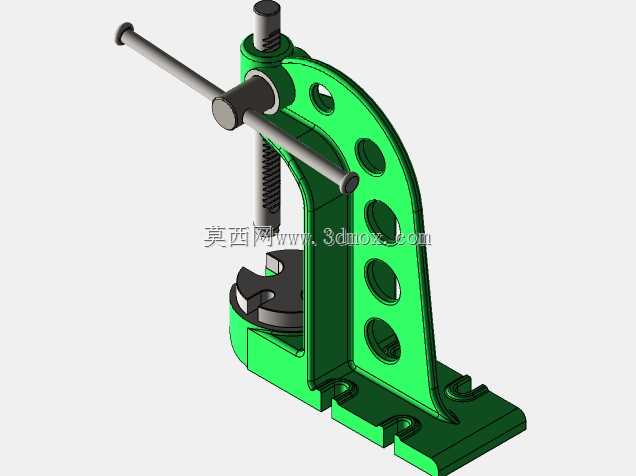

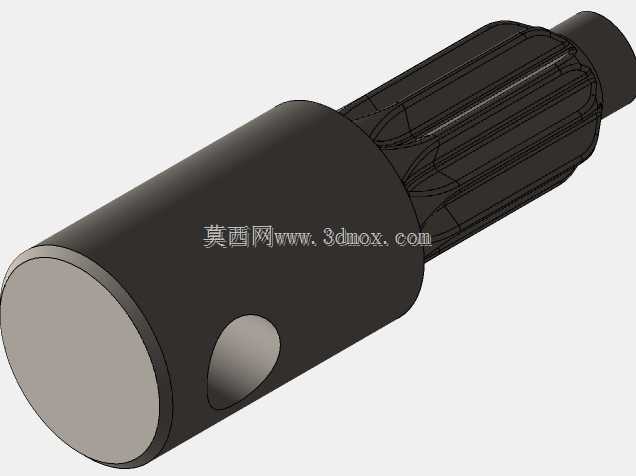

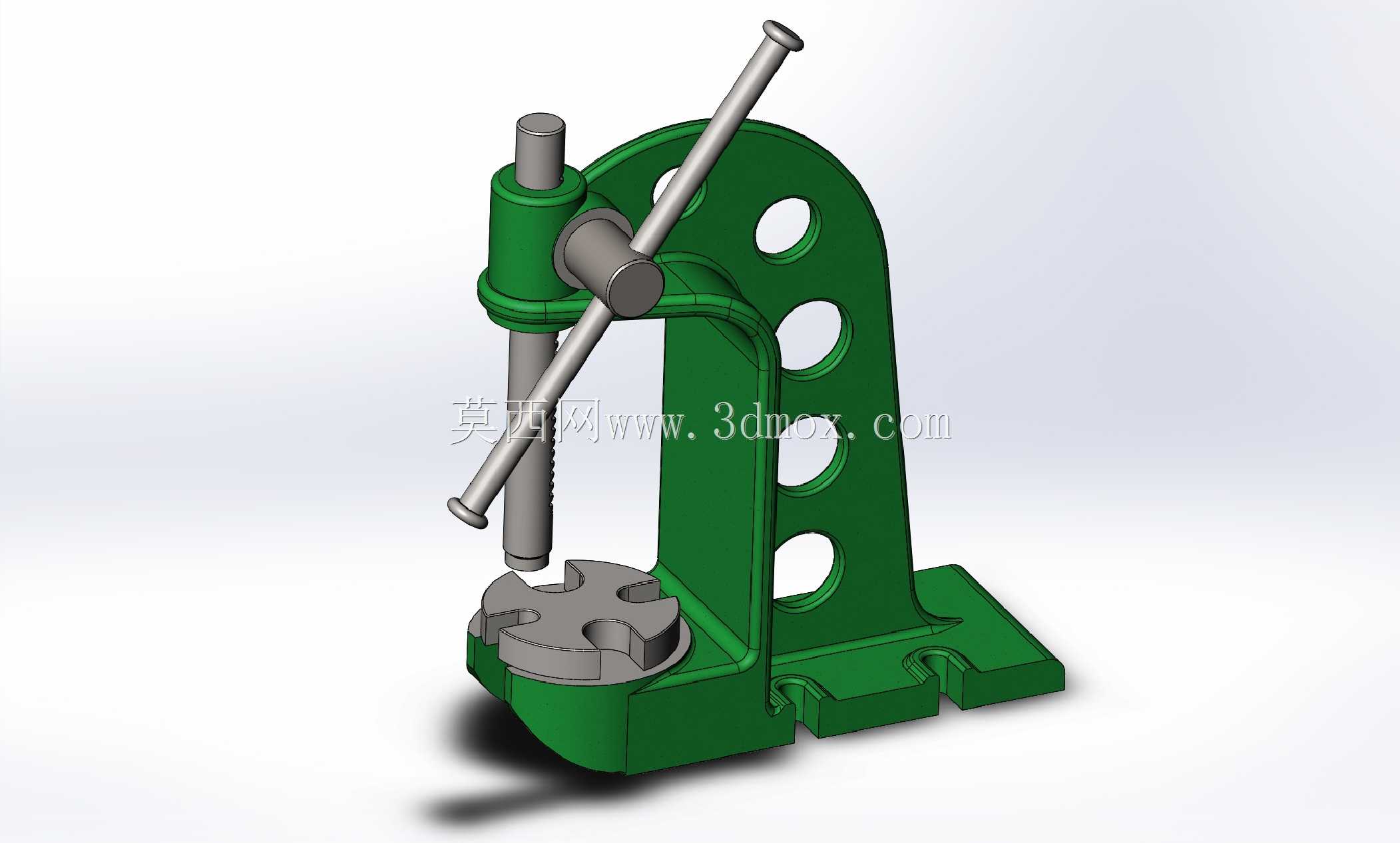

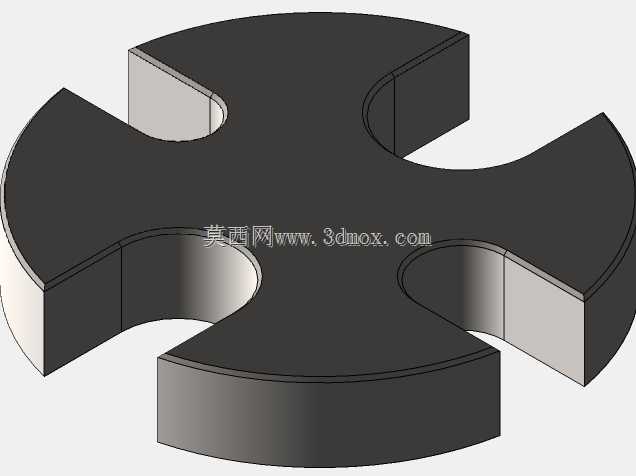

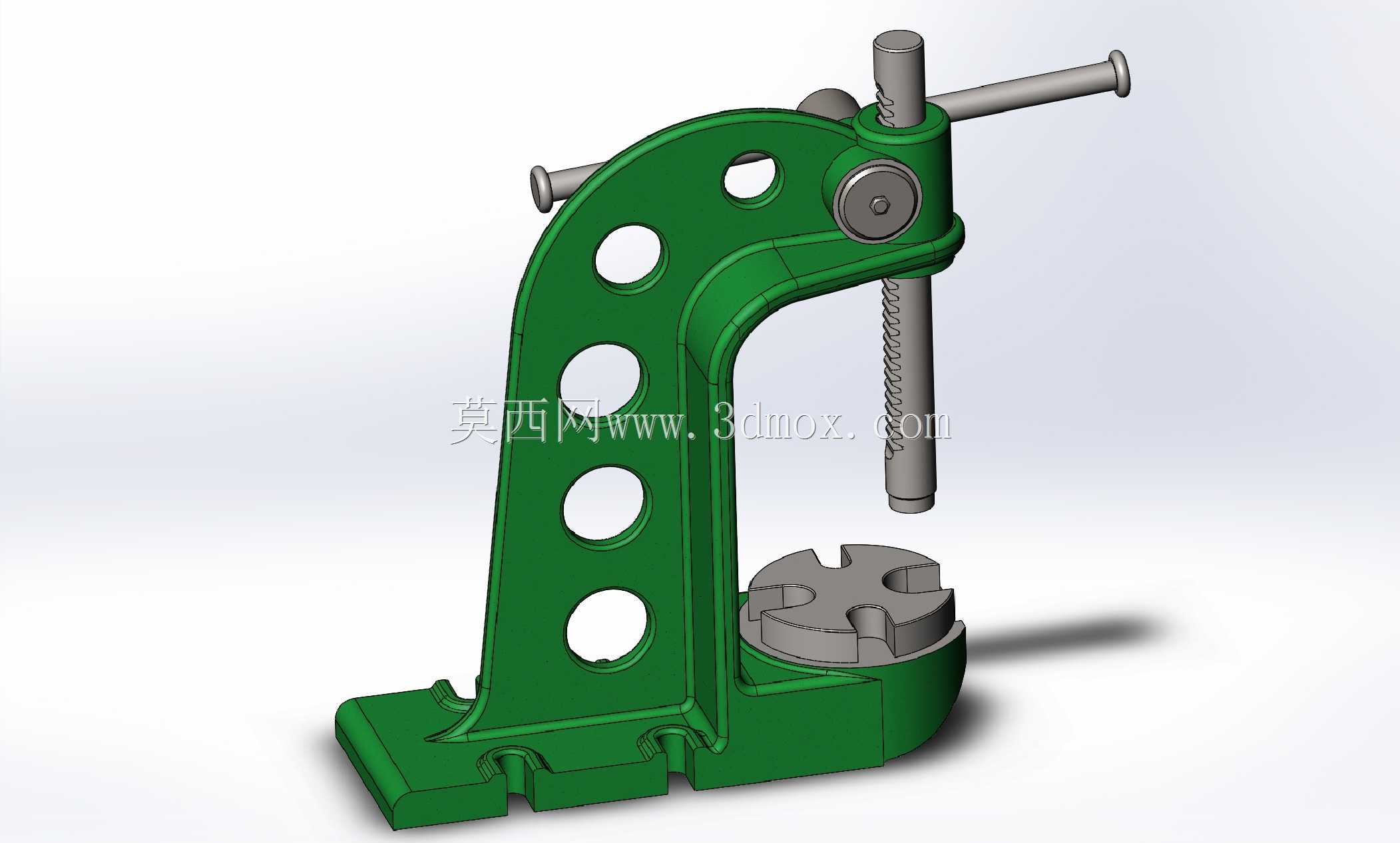

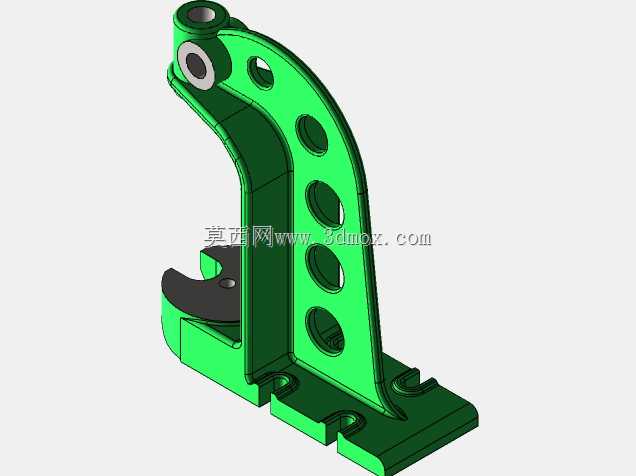

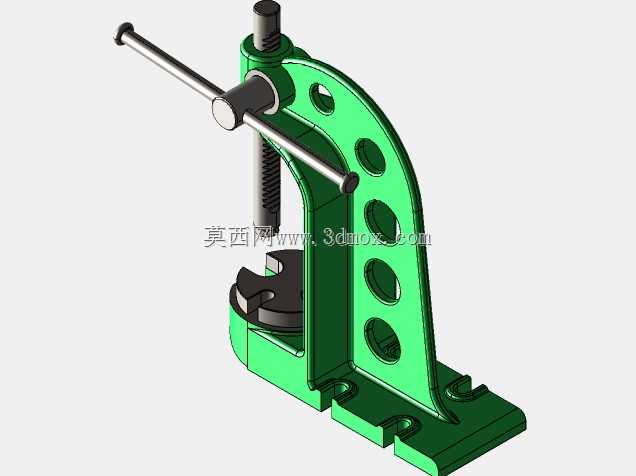

车间小批量零件压装作业里，传统手动压具常出现压头偏摆、底座定位不准的问题，反复调整对位不仅耗时长，还容易压伤工件表面，这款手动压力机的结构设计刚好对准这些现场痛点做了针对性优化。立式机架采用一体式铸铁构型，侧面开出的连续圆孔并非单纯减重设计，每处孔位都经过受力仿真校核，在保证机架抗弯刚度的前提下，把整机自重控制在适合桌面放置的范围，底座的T型槽结构预留了通用夹具安装位，不管是小轴承压装、薄铝板冲孔还是塑料件铆接，都能快速装夹定位，不用额外制作适配底座。压杆的杠杆支点做了偏心距优化，操作时人手施加的力经过杠杆放大后传递到冲压主轴，主轴和机架导套的配合公差选了H7/g6间隙配合，既保证主轴上下滑动无卡滞，又把径向跳动量控制在0.02mm以内，压头端面和底座工作面的平行度在装配时通过刮研研配保证，压装时不会出现工件单侧受力变形的问题。操作手柄的滚花端面做了圆弧过渡，长时间握持施力也不会硌手，主轴下端的快换接口可以适配不同规格的压头、冲头，不用拆整机就能快速切换作业功能。机架底部的安装孔可以直接固定在工作台面上，承受大吨位压装力时不会出现整机翘头的情况，侧面的镂空结构还能方便观察压装对位情况，作业时不用刻意侧身找视角。所有棱边都做了R2圆角处理，没有尖锐毛刺，搬运和操作时不会划伤手部，铸件表面的喷漆层既防锈又能掩盖铸造表面的细微瑕疵，放在车间工位上长期使用也不会轻易掉漆锈蚀。这种小型手动压力机特别适合维修车间、小五金加工厂的零散压装作业，不用接电气源，随用随取，维护成本极低，结构里没有易损的复杂传动件，只要定期给导套加注少量润滑脂就能长期稳定使用。
