小型台式手动压力加工设备结构设计

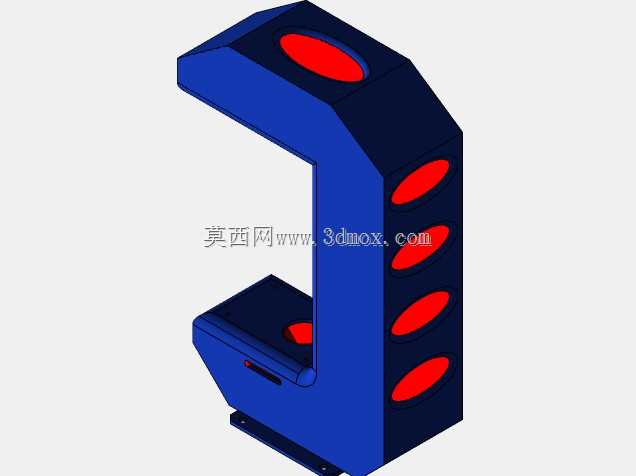

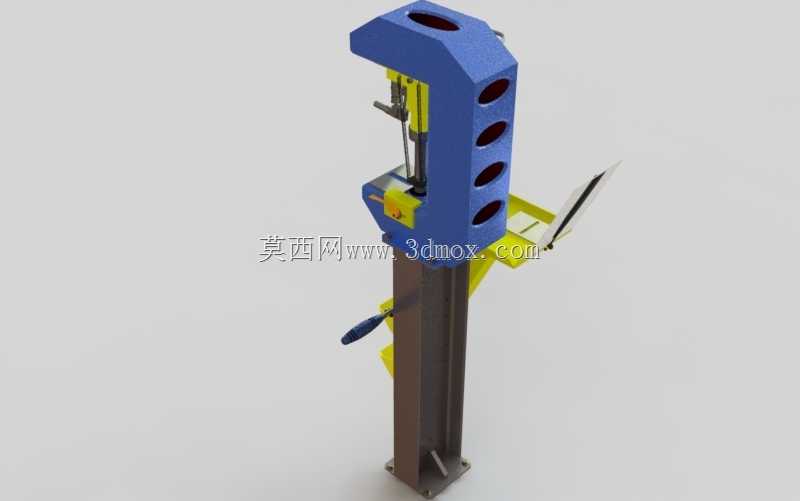

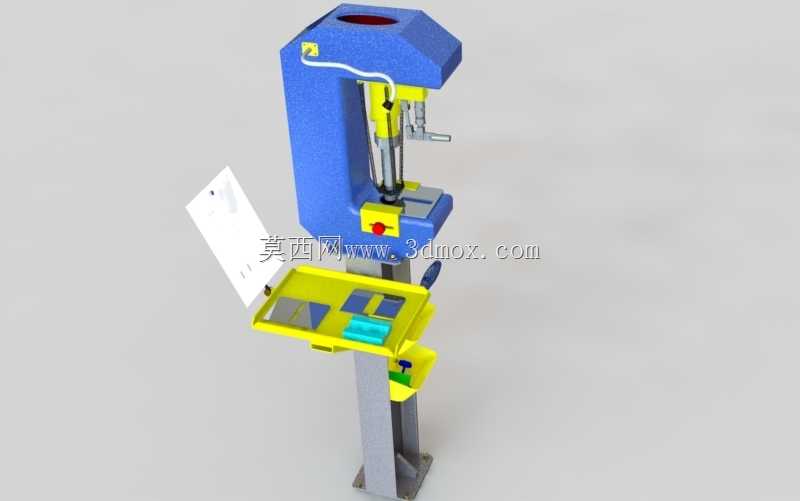

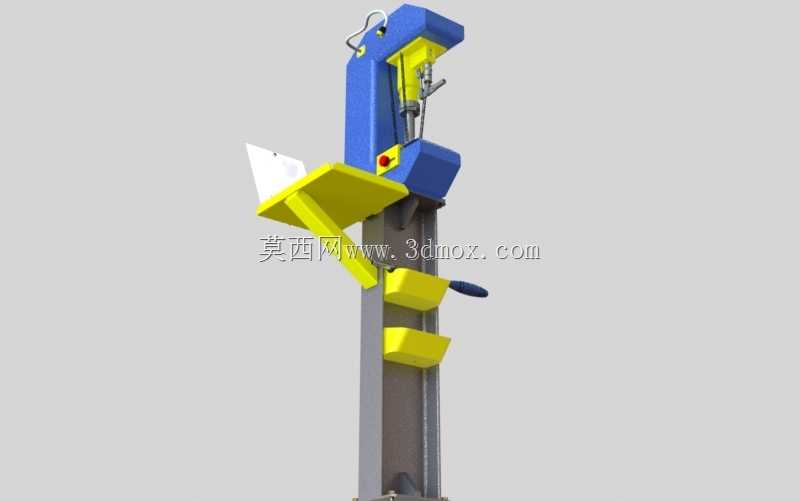

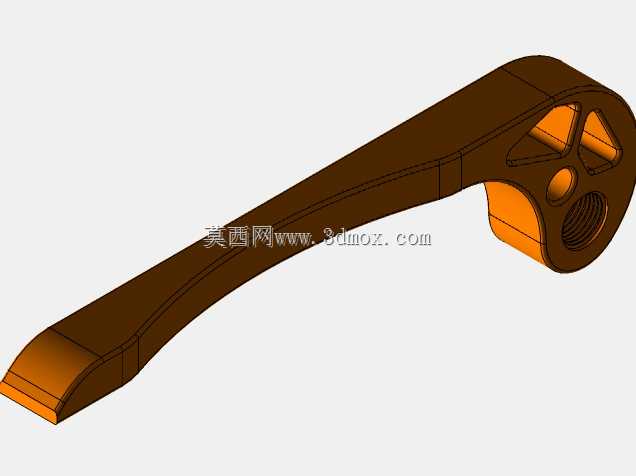

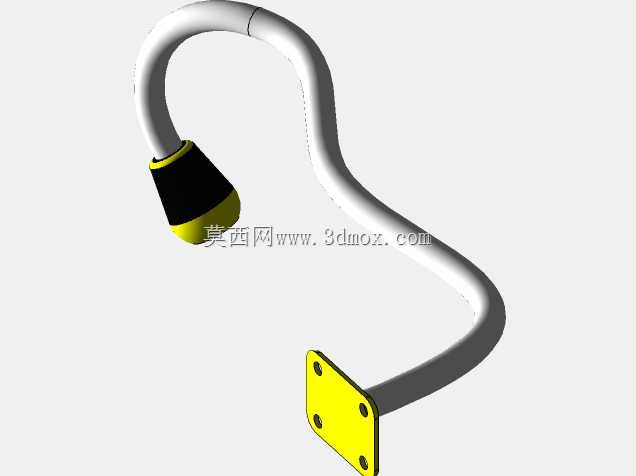

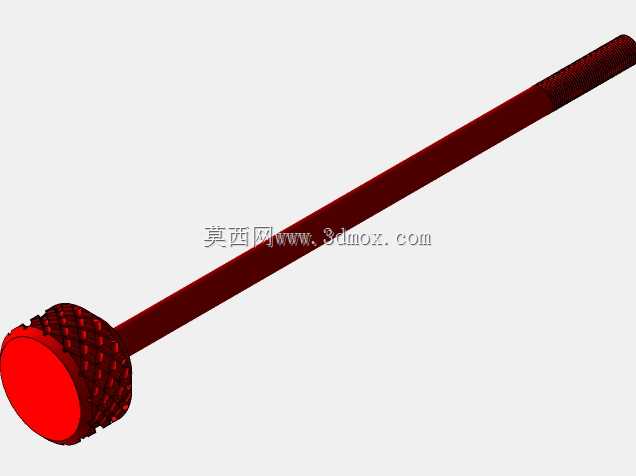

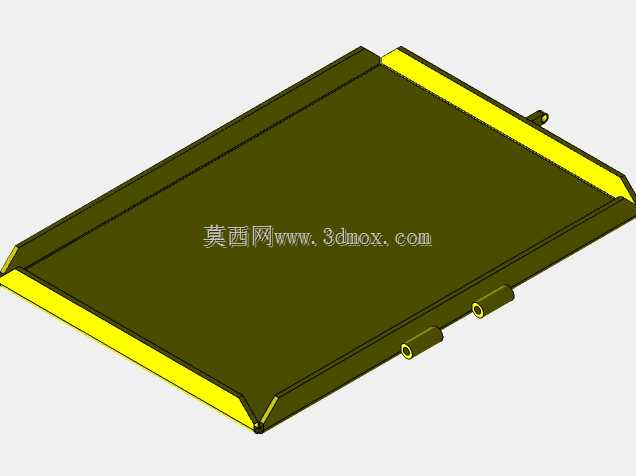

车间零散小零件压装作业常遇到大设备占位多、手动工具施力不均的痛点，这款小型台式压力设备刚好填补了小吨位压装场景的空白。立式单柱机身采用箱型截面设计，底部加厚的安装法兰直接通过膨胀螺栓固定在工作台面，抵消压装作业时的侧向倾覆力矩，不用额外做配重块就能保证作业稳定性。上部冲压头的导向柱和机身之间配了自润滑铜套，压头下行全程的径向跳动量控制在0.02mm以内，压装轴承、销钉这类对同轴度要求高的零件时，不会出现偏载啃伤工件内壁的问题。机身侧面伸出的双层置物托盘做了翻边处理，边缘的挡边高度刚好能拦住常用的锉刀、销冲、游标卡尺这类小工具，作业时不用反复转身去工具柜取件，托盘上预留的方形凹槽还能分类放置不同规格的压头附件，换型时随手就能拿到。液压驱动单元藏在机身头部的蓝色罩壳内，配套的四个回位弹簧刚度经过匹配，压头完成压装后能自动匀速回位，不会出现弹簧弹力过猛导致压头回弹撞击机身的情况，操作侧的红色急停按钮刚好在右手自然下垂的触碰范围内，出现异常时能瞬间切断动力。下部工作台面开了等距的T型槽，不管是装夹小型虎钳还是定制的压装定位工装，都能通过T型螺栓快速固定，槽口的倒角做了钝化处理，装拆螺栓时不会刮伤手部。机身立柱上的柔性工作灯可以任意弯折角度，光线直接投射到压装作业区域，加工深色小零件时也能清晰观察压合位置，不会因为光线阴影导致压装错位。杠杆操纵杆的握持部分包了防滑橡胶套，施力时的力臂长度经过优化，哪怕是压装过盈量0.1mm的铜套，操作人员也不用施加过大的握力就能完成作业，长时间操作也不会出现手臂酸胀的问题。固定爪的钳口做了可更换设计，磨损后只要松开两颗紧固螺丝就能替换钳口块，不用整体更换夹持组件，后期维护成本压到最低。
