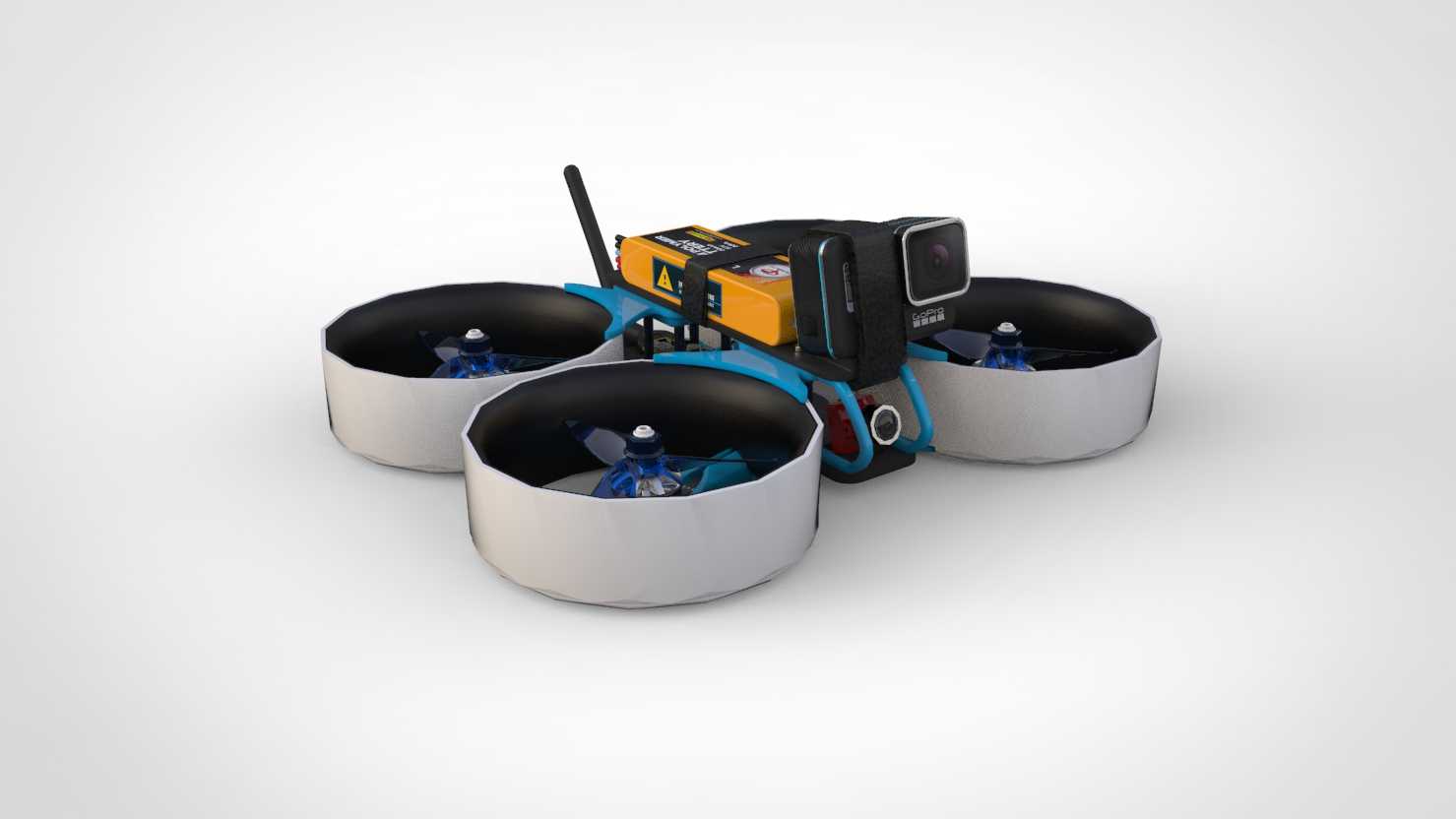

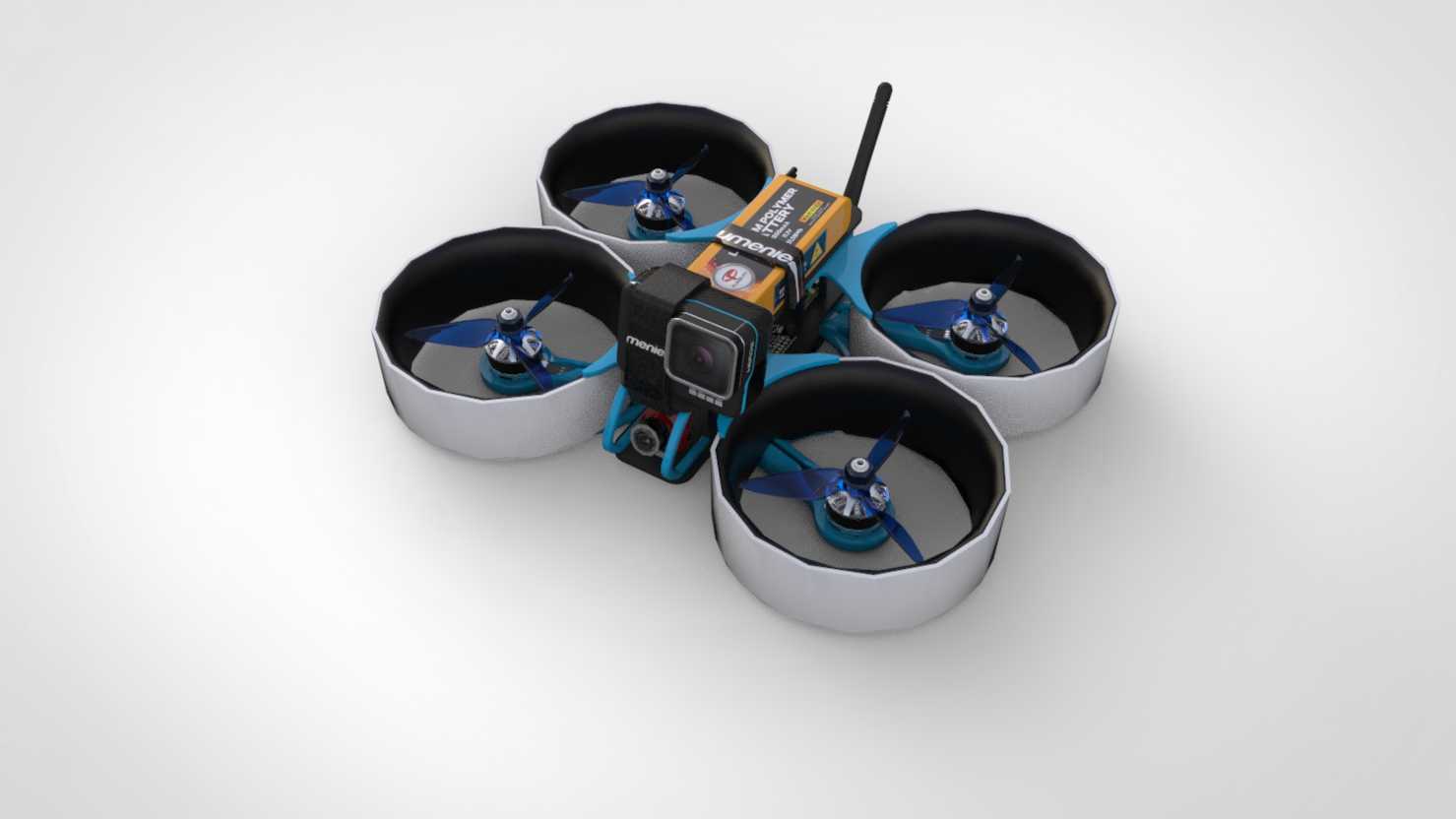

五英寸涵道式穿越机整机结构设计

涵道式穿越机的加工适配一直是小批量试制阶段的核心痛点，普通开放式桨叶的穿越机在碰撞后极易出现桨叶断裂、电机轴弯折的问题，而加装涵道护圈后，护圈与机架的同轴度公差、桨尖与涵道内壁的间隙控制，直接决定了飞行时的动力损耗与振动水平。这款五英寸涵道机的结构设计，完全围绕CNC加工与3D打印混合工艺的适配性展开，没有为了外观曲面牺牲加工可行性。涵道护圈采用分段式拼接结构，单段护圈的弧度刚好适配常规FDM打印机的成型尺寸，不需要额外添加支撑结构就能直接打印，内壁预留的0.2mm抛光余量，刚好可以在打印完成后通过简单打磨消除层纹，避免桨尖旋转时剐蹭内壁产生紊流。机架主体的碳板切割路径做了专门优化，所有安装孔位的走刀路径避开了碳板纤维的编织方向，不会出现钻孔时碳板分层、崩边的问题，电机安装座的沉孔深度公差控制在0.05mm以内，既保证电机安装后端面与机架平面完全贴合，又不会因为沉孔过深导致电机固定螺丝咬合长度不足。飞控与图传模块的安装舱位做了分层错位设计，不需要额外加装铜柱就能实现模块之间的物理隔离，避免图传信号干扰飞控陀螺仪，舱体边缘的走线槽宽度刚好匹配常用的22AWG硅胶线，布线时可以直接将线材卡入槽内，不需要额外使用扎带固定，减少整机装配的冗余重量。涵道与机架的连接位采用快拆卡扣结构，卡扣的插拔力度经过反复调试，日常飞行时不会因为振动出现松脱，炸机时卡扣会先于涵道本体断裂，通过更换低成本的卡扣零件就能完成维修，不需要整体更换涵道护圈。桨叶的安装座做了倒角导向设计，装配时不需要反复对齐电机轴的D型切面，顺着倒角就能将桨叶滑入安装位，锁紧螺母的防滑纹深度刚好适配常用的扳手尺寸，不会出现螺母过薄打滑的问题。整机的所有外露棱角都做了R2圆角处理，既避免加工时出现锐边割手的问题，也能在碰撞时分散冲击力，减少碳板开裂的概率。电池安装位的绑带穿孔做了翻边强化处理，长期使用不会出现绑带勒穿碳板的情况，摄像头安装座的调节阻尼经过适配，既可以手动调整拍摄角度，飞行时又不会因为气流冲击出现角度偏移。
