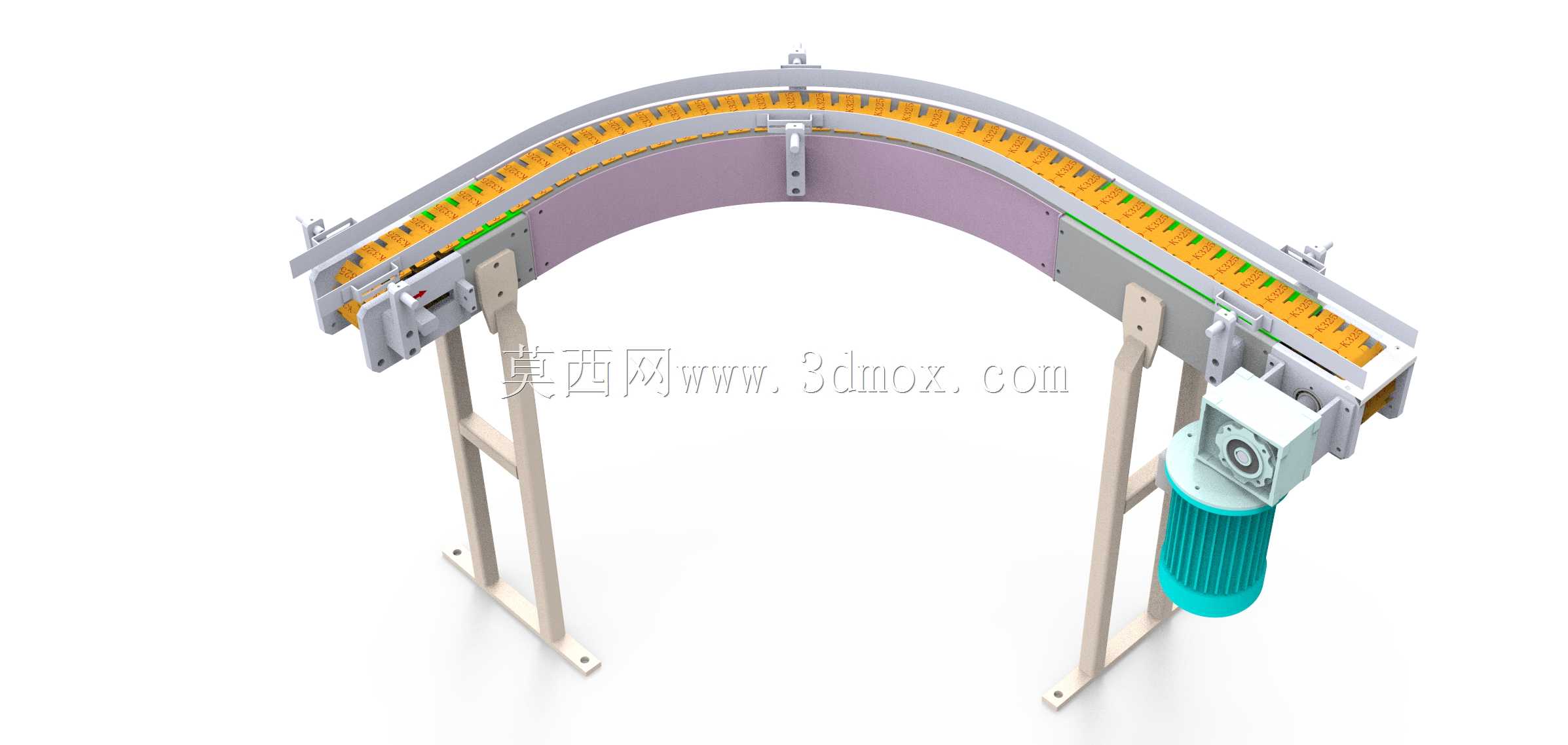

90度转弯链板输送线结构设计

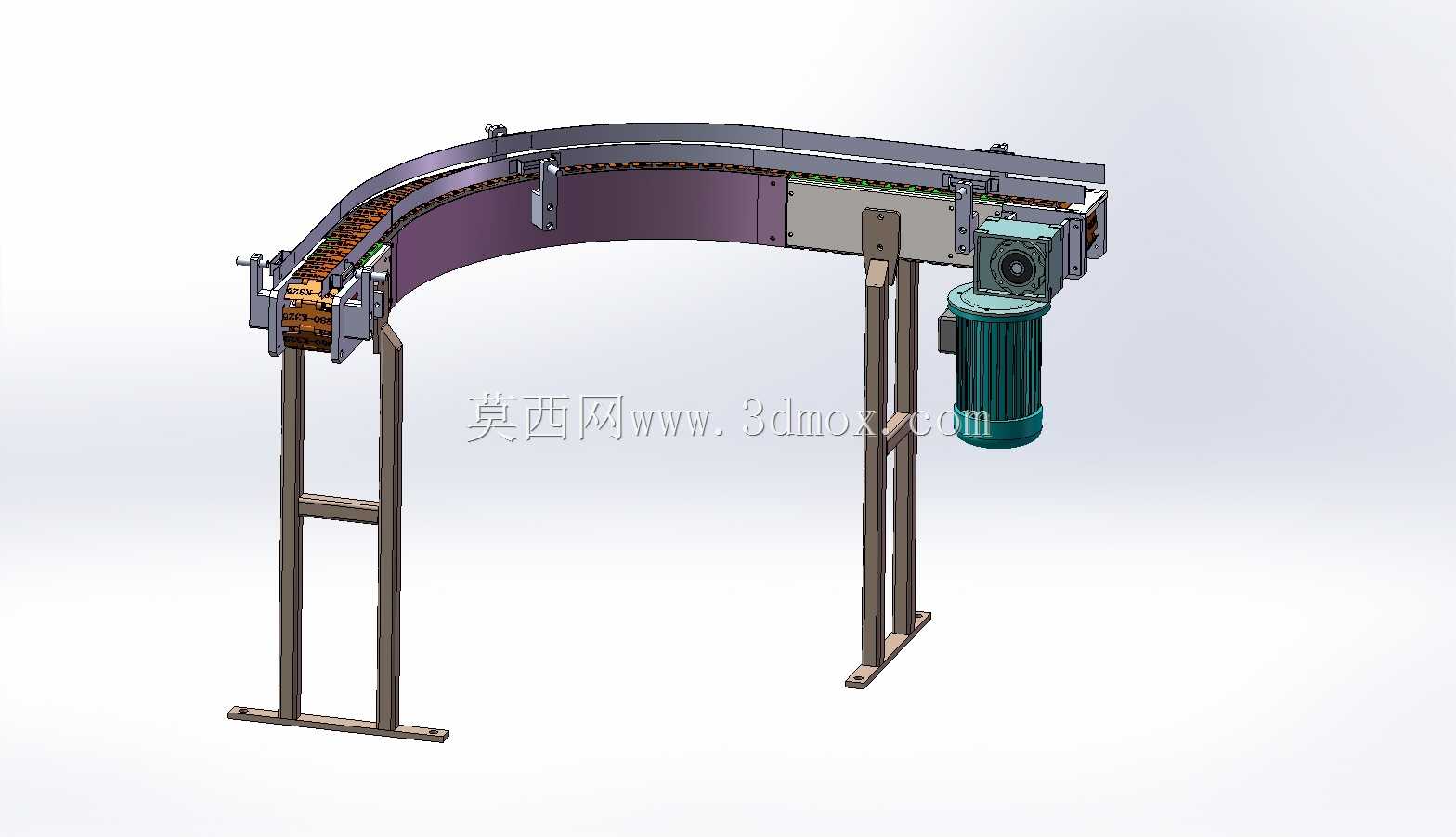

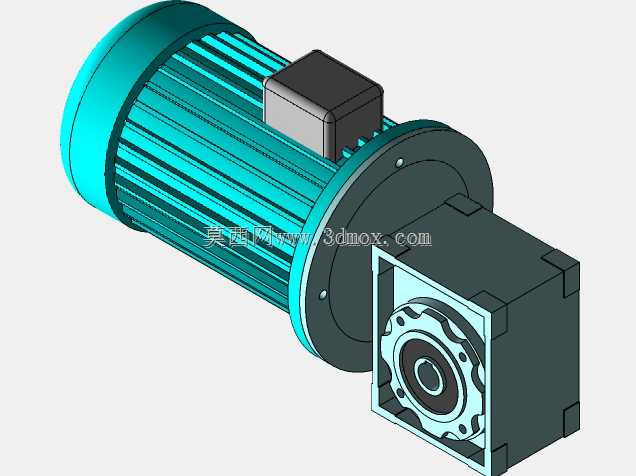

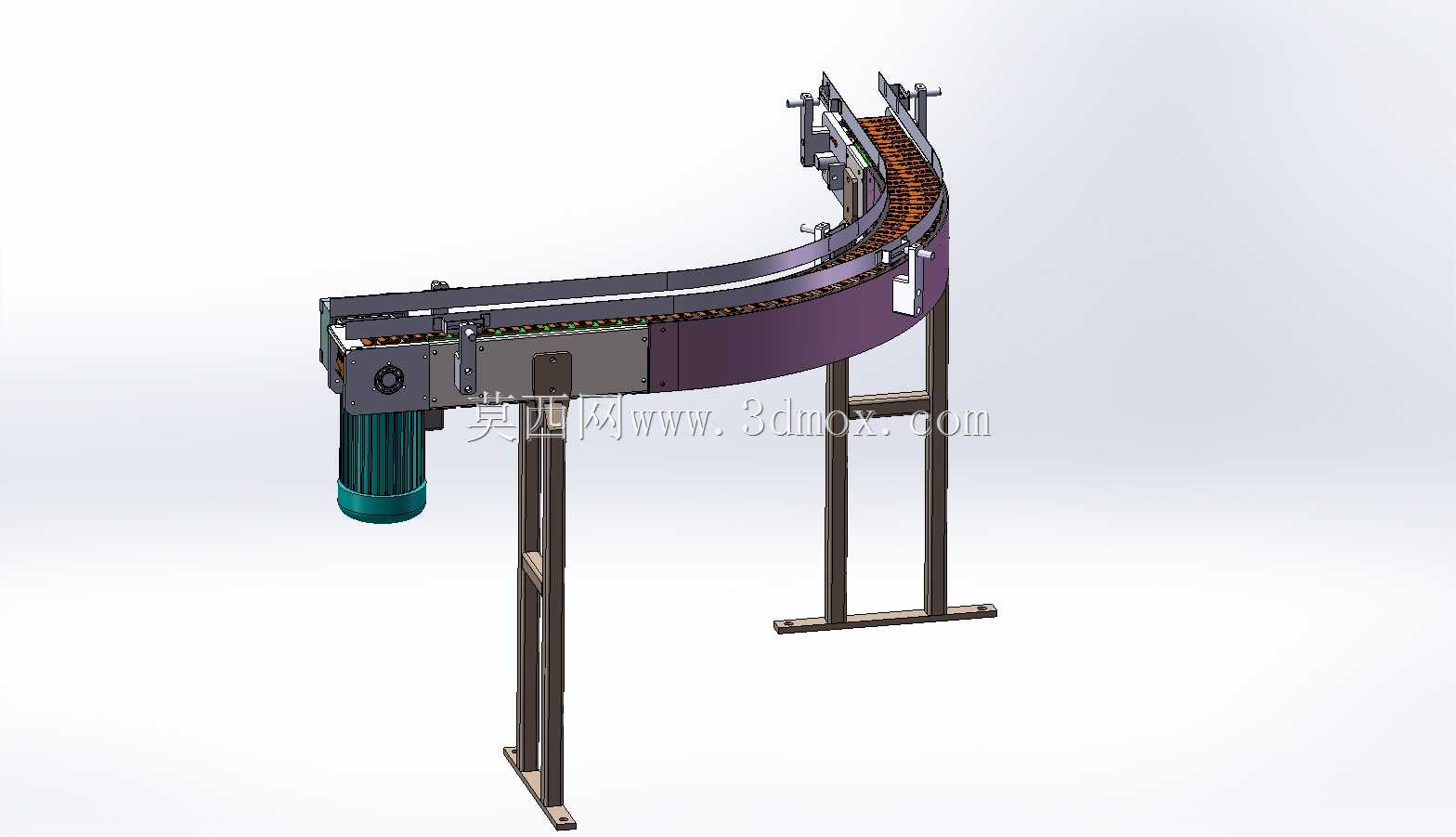

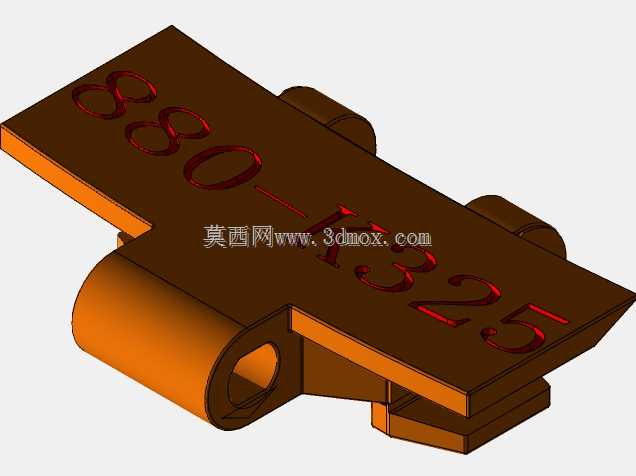

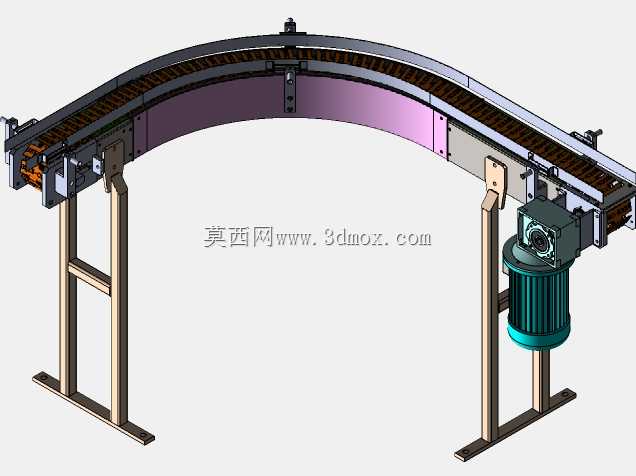

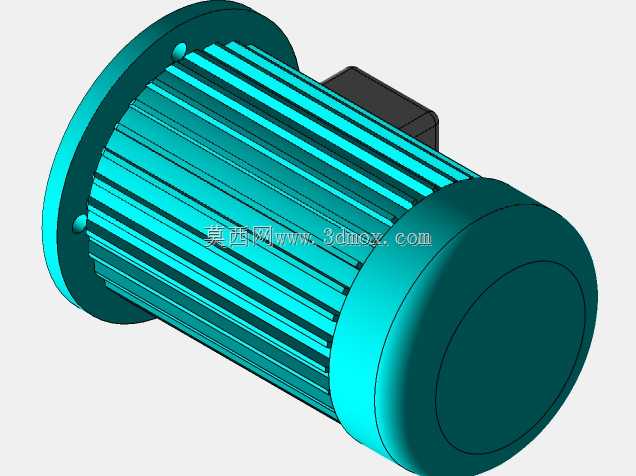

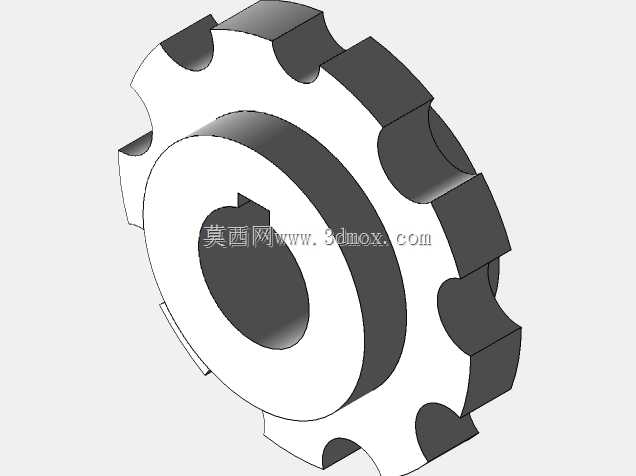

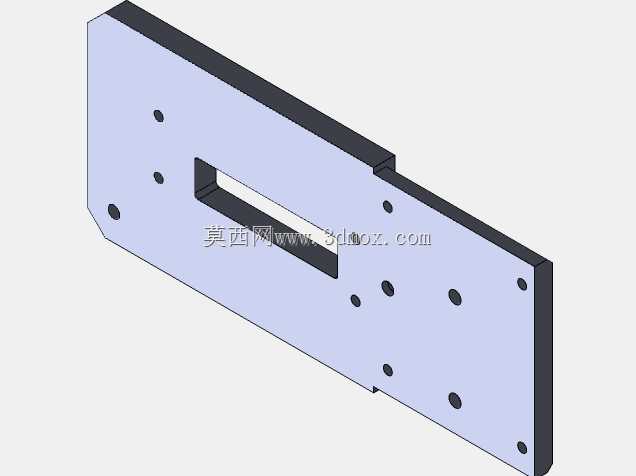

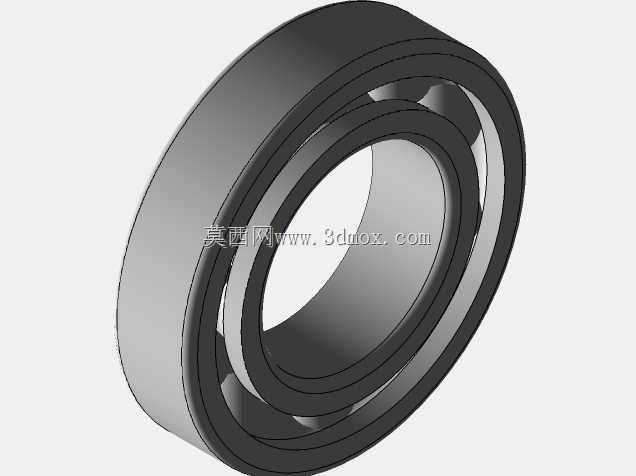

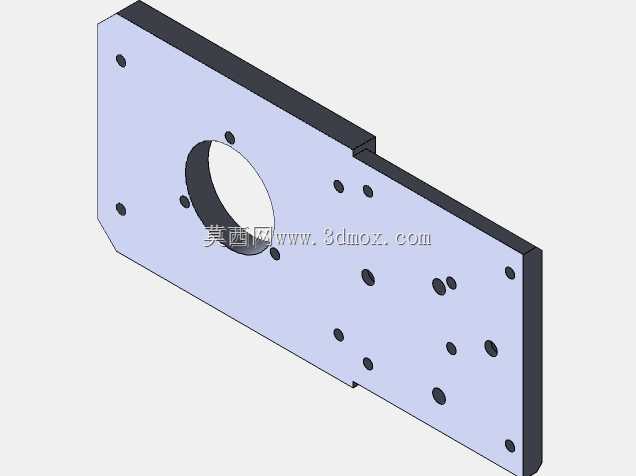

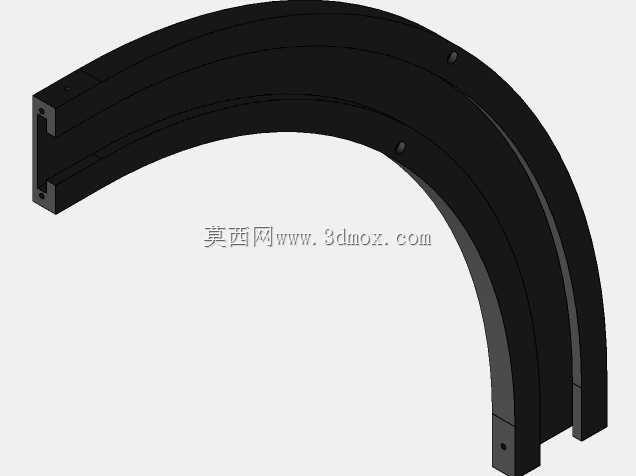

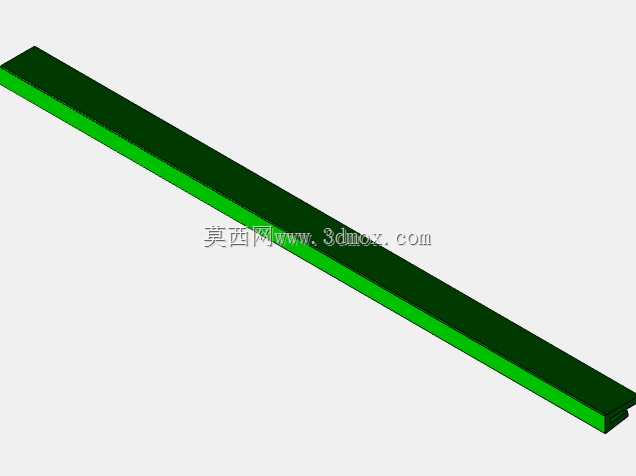

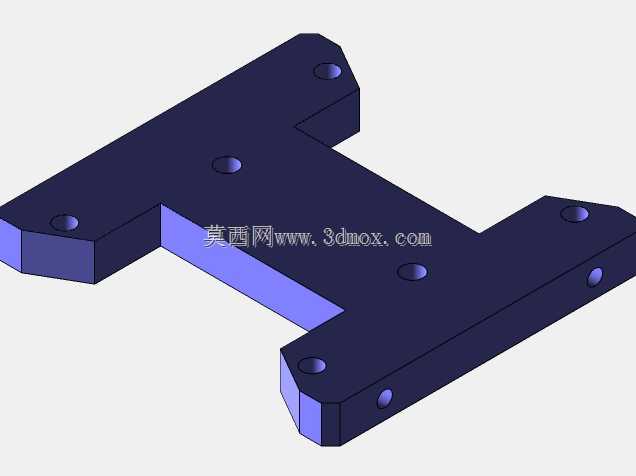

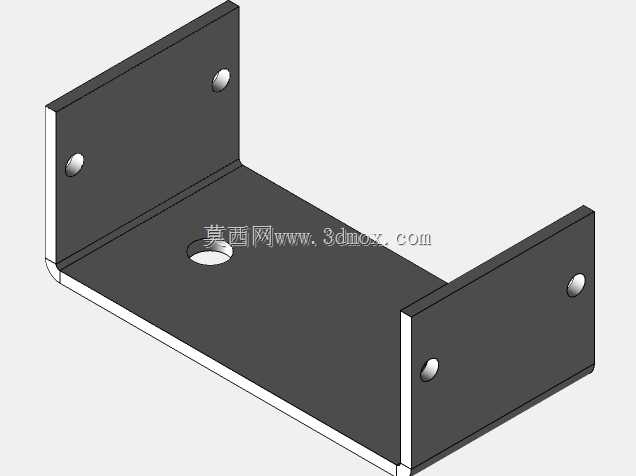

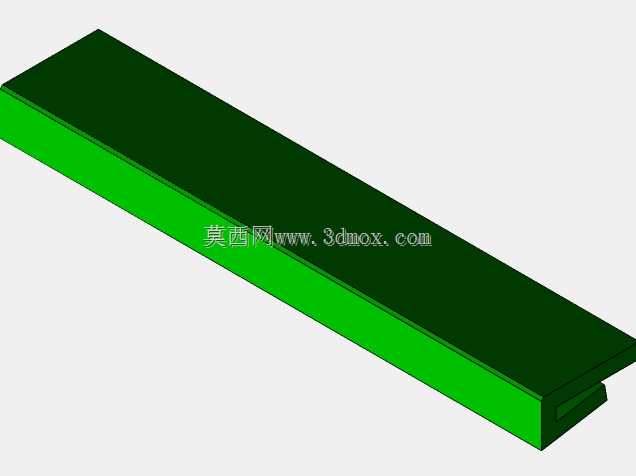

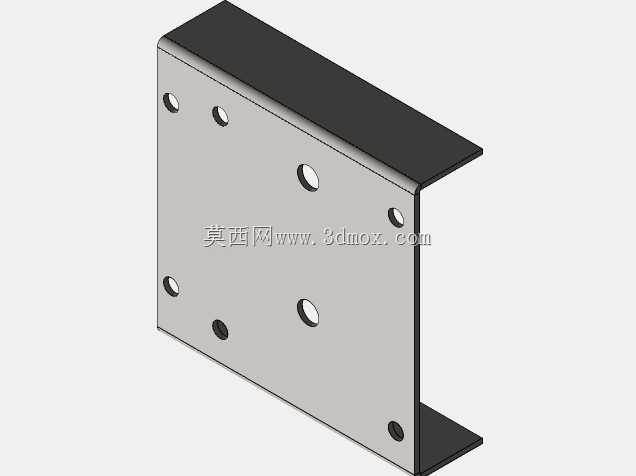

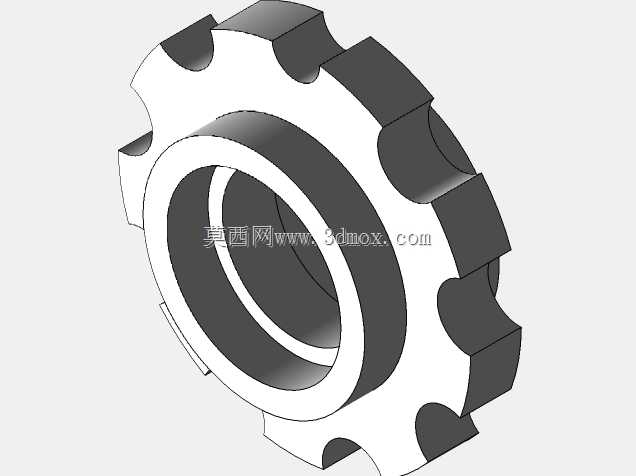

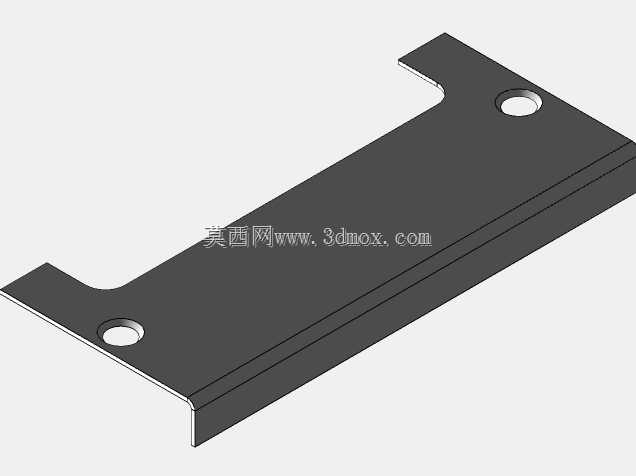

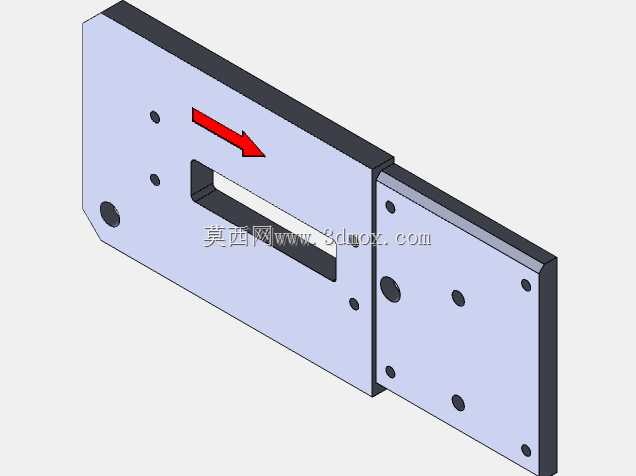

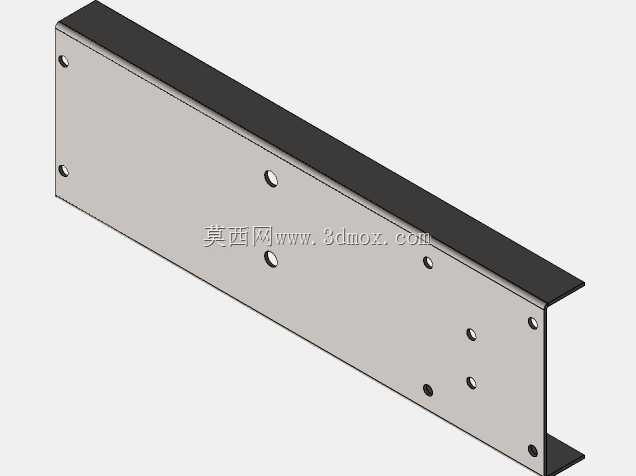

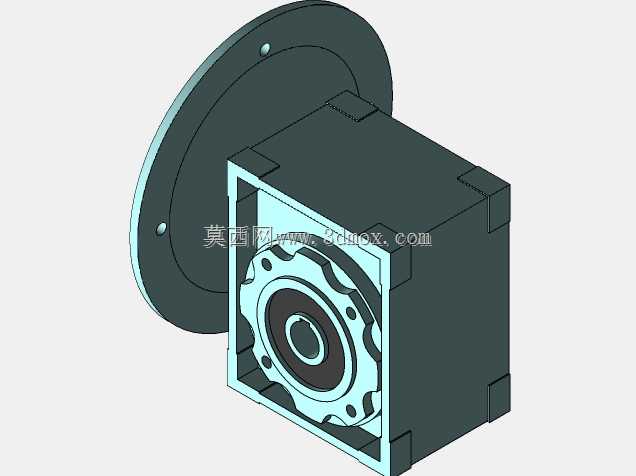

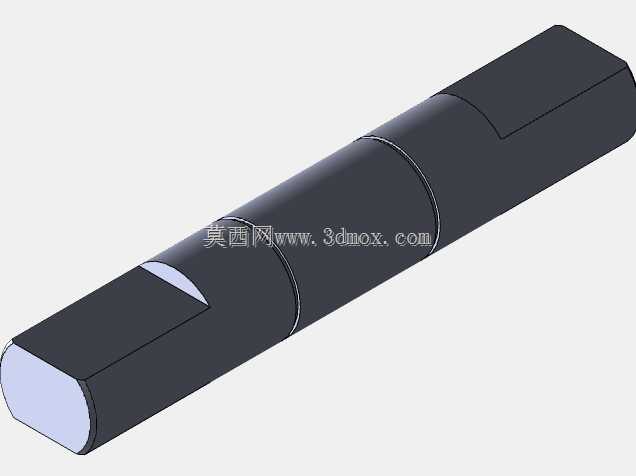

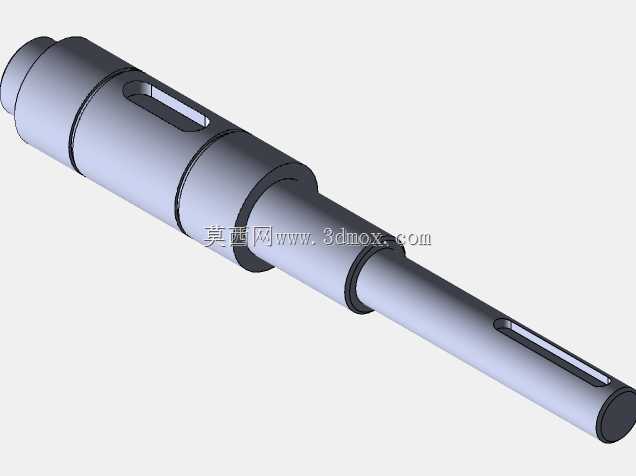

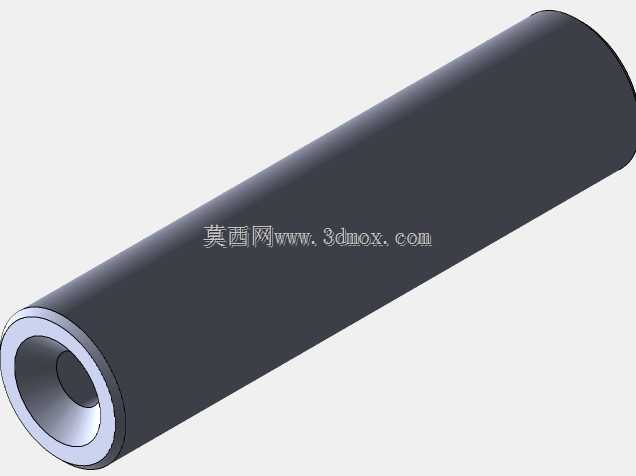

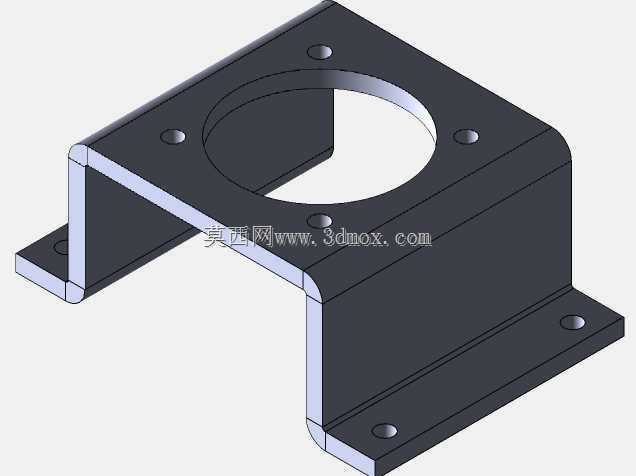

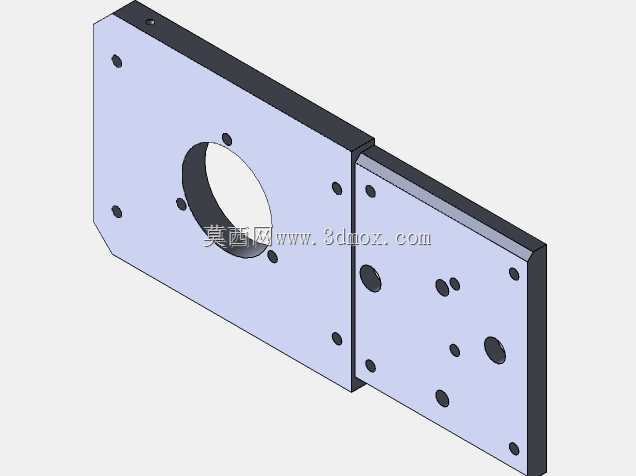

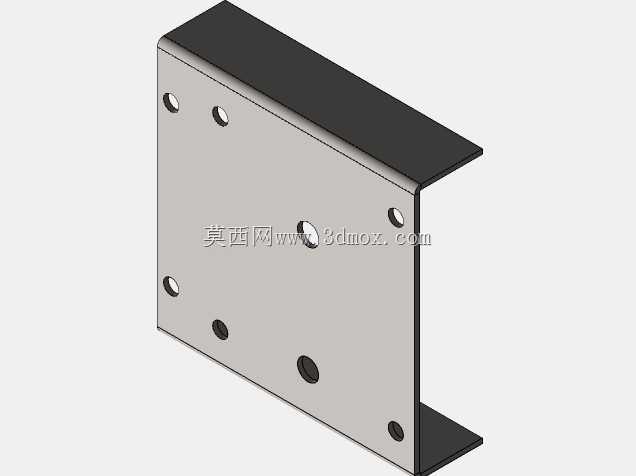

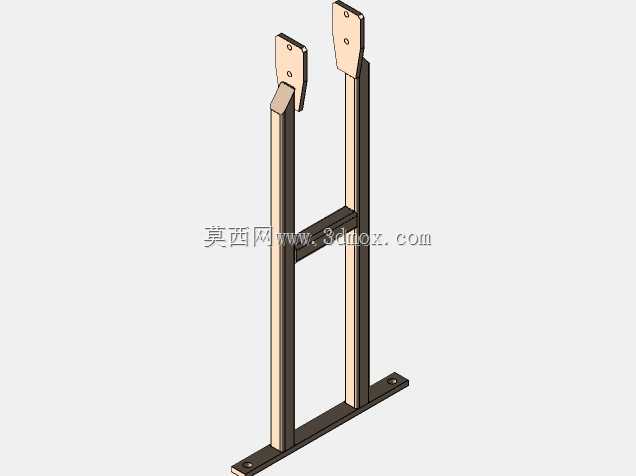

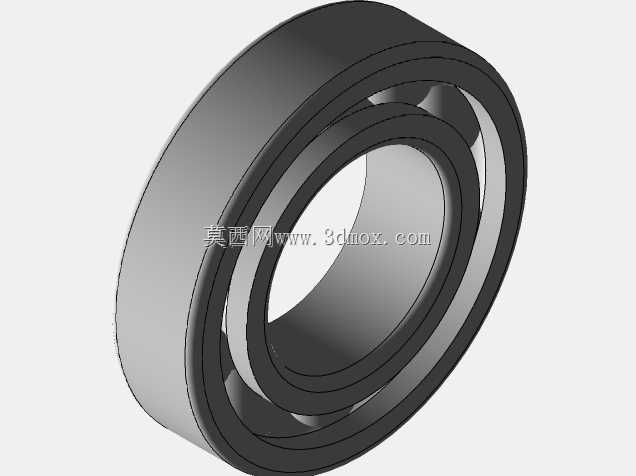

车间布局里直角转向的工位衔接，一直是平面输送的高频痛点，普通皮带转弯机跑带偏磨、负载稍大就打滑的问题，在重载小件、带油污工件的输送场景里尤为突出。这套90度链板输送结构，从链节啮合的间隙控制入手，弯道段的导轨做了渐变曲率修型，不是简单的圆弧等半径排布，入弯段300mm行程内曲率从0平滑过渡到设计转弯半径，避免链节入弯时瞬间侧向挤压产生的卡滞、异响。支撑腿的安装座做了长圆孔调节设计，现场地面不平整时，不用切割支腿就能微调输送面水平度，支腿和机架的连接用了嵌入式角码，不是外露的螺栓搭接，长期运行的震动不会让连接螺栓松脱。驱动端的电机减速机采用侧挂下沉式安装，没有凸出于输送面上方，不会和周边设备的走线、护罩产生干涉，电机输出轴和主动链轮的连接用了胀紧套，取消了传统的键连接，装配时不用反复修锉键槽公差，后期维护拆换链轮也不会拉伤轴面。链板的侧边做了1.5mm的翻边挡沿，弯道段输送小件时不会因为离心力从侧边滑落，翻边和导轨的间隙控制在0.8mm，既不会因为间隙太小磨坏链板边缘，也不会因为间隙太大卡进细小切屑。张紧机构布置在出弯段的尾端，采用滑块式张紧，调节螺杆的行程留了120mm的余量，链板磨损伸长后不用拆换链节就能张紧到位，张紧滑块的导向面镶嵌了聚四氟乙烯耐磨片，长期滑动调节不会出现锈死卡滞。弯道内侧的导轨做了高出输送面2mm的限位边，链板运行时内侧始终贴靠限位边，不会因为负载不均出现链板外窜脱轨的情况，限位边的端面做了倒角过渡，不会刮蹭链板的侧边。整个机架的焊接处都做了打磨喷塑处理，焊接应力提前做了时效释放，长期满负载运行不会出现机架变形导致的链板跑偏。
