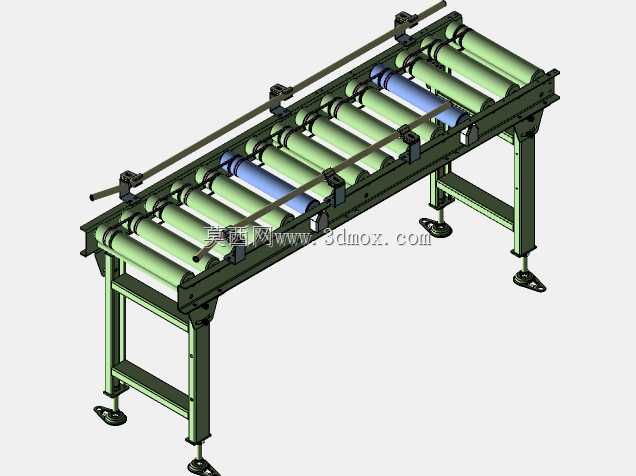

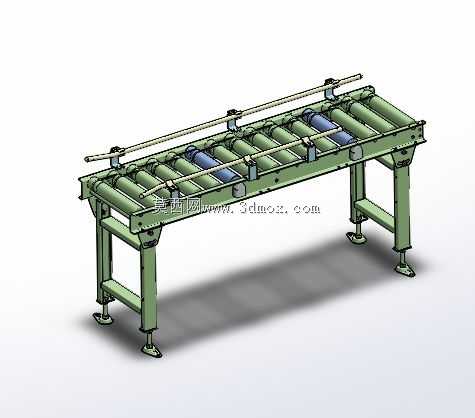

窄幅动力滚筒输送线结构设计

车间窄幅工位输送场景里，常规滚筒线常出现支脚调平后受力偏移、侧边护栏刮蹭工件包边、驱动段滚筒跳齿的问题，这款动力滚筒输送结构在细节上做了针对性的适配处理。支脚采用带方形底盘的螺纹调节结构，底盘接触面积比常规圆底支脚大40%，地面存在3mm以内的不平整时，旋转调节螺杆就能让机架整体保持水平，不会出现单根滚筒悬空导致的工件卡滞。机架侧梁采用折弯一体成型的槽钢结构，滚筒安装轴直接嵌入侧梁预冲的定位槽内，省去了额外的轴座焊接工序，槽位的公差控制在0.1mm以内，装配后滚筒的径向跳动量能控制在0.2mm范围内，输送薄型工件时不会出现颠簸偏移。侧边的导向护栏采用圆管搭配快拆式固定座，固定座卡在侧梁上沿的滑槽内，不需要额外打孔就能调整护栏间距，适配宽度在300mm到350mm之间的工件输送，护栏两端做了圆弧收边处理，工件上线时不会被直角边刮花表面。驱动段的滚筒包胶厚度控制在8mm，包胶表面做了菱形防滑纹，和传动皮带的接触摩擦力比光面滚筒高30%，长时间满负载运行也不会出现皮带打滑丢转的情况。机架下方的横向连接杆采用方管焊接，两端和支脚的连接位置加了三角加强筋，满负载放置150kg工件时，机架中部的下挠量不到0.3mm，不会出现滚筒轴线倾斜导致的工件跑偏。滚筒之间的间距设置为50mm，底部不会卡入小型工件的边角，输送过程中工件底部的受力点均匀，不会出现局部压痕。固定座的锁紧螺栓采用手拧式设计，换产调整护栏位置时不需要额外工具，两分钟就能完成间距调整，适配多品种小批量的工位输送需求。支脚的调节螺杆表面做了镀锌防锈处理，车间潮湿环境下使用三年也不会出现锈死无法调节的情况，底盘下方还预留了膨胀螺栓安装孔，需要固定安装时直接打膨胀螺栓就能锁死，不会被输送的工件带动机架移位。
