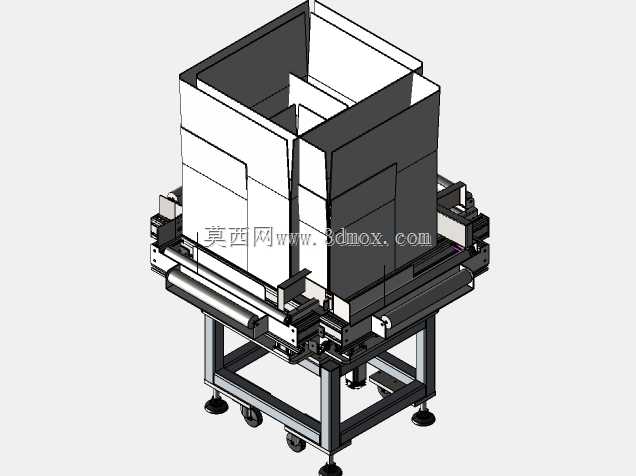

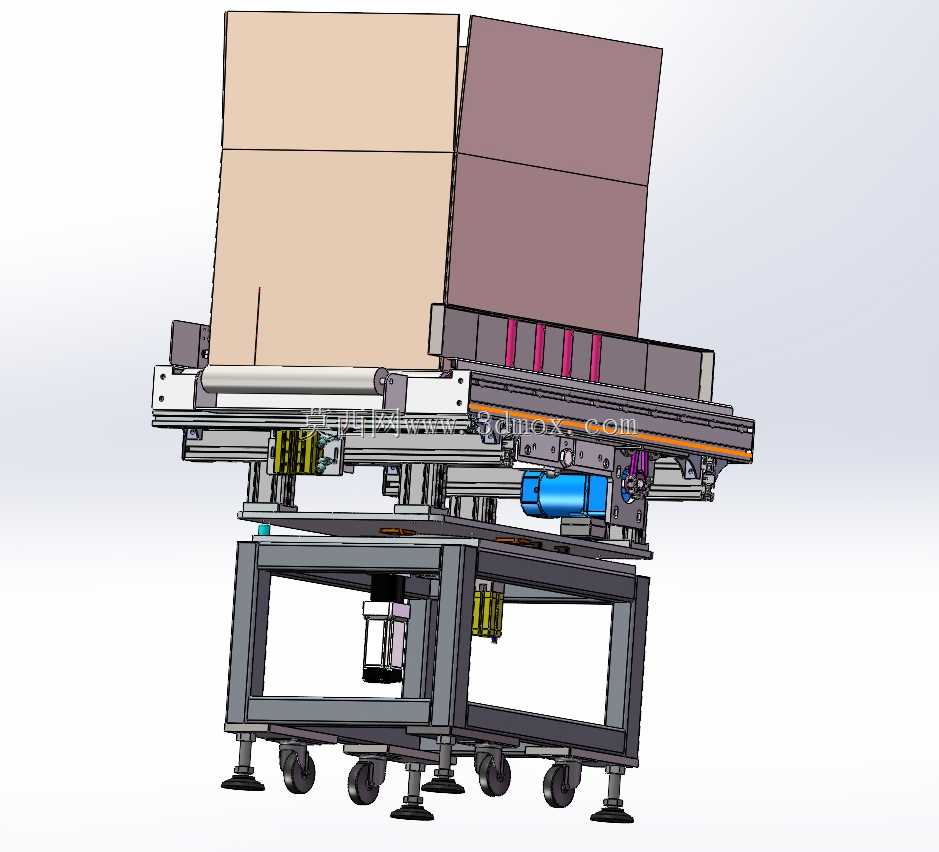

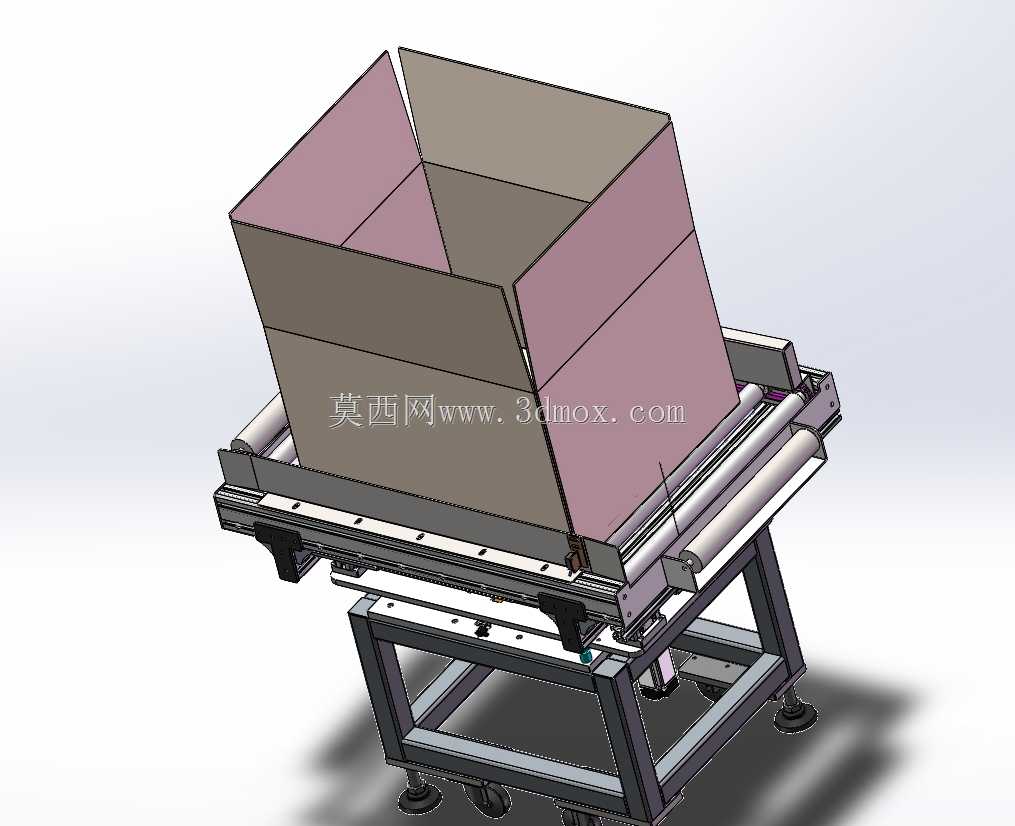

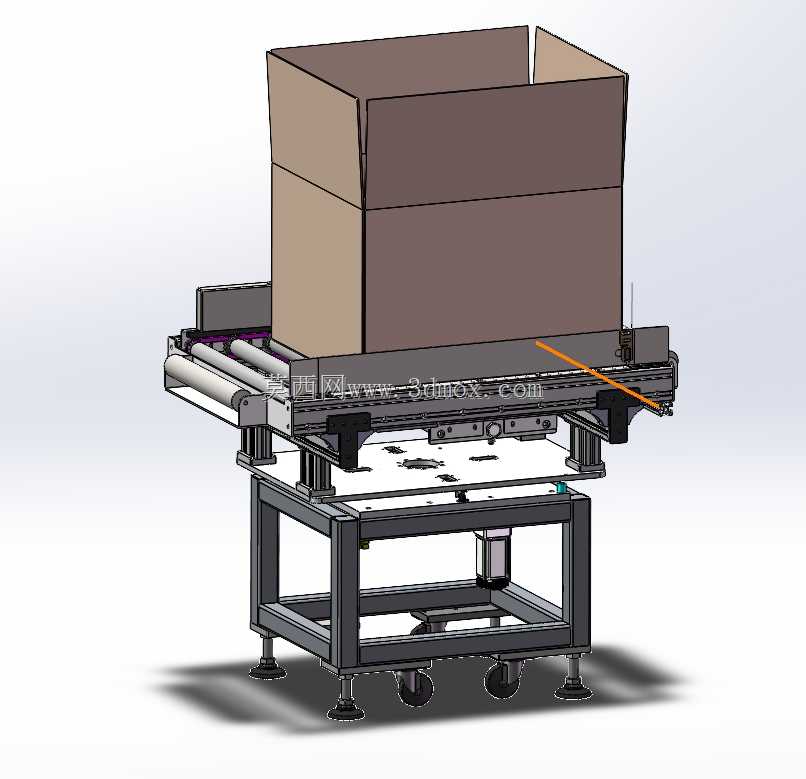

纸箱回转输送辊道结构设计方案

包装线末端纸箱换向工位常出现卡滞、偏斜问题，根源在于常规辊道换向时纸箱侧边受力不均，底部与辊面滑动摩擦过大，长期运行还会因机架刚性不足出现辊筒水平度偏移，加重纸箱磨损与输送节拍紊乱。这套辊道的回转支撑结构做了针对性的受力分散设计，底部回转支承座与机架横梁的连接面采用了整面铣平加工，而非常规的点焊拼接，避免焊接应力释放后导致的回转平面跳动，四个支撑脚搭配可调脚杯与辅助脚轮，既满足工位固定时的水平微调需求，也能在产线调整时快速推移，不用额外调用吊装设备。辊筒排布避开了等距设计，靠近回转中心的辊筒间距缩小两厘米，纸箱在回转过程中底部始终有至少三根辊筒接触承托，不会出现边角塌陷卡入辊缝的情况，侧边的导向挡条采用了圆弧过渡端头，而非直角切边，纸箱换向接触时不会刮破箱面，挡条安装孔做成长条可调结构，能适配不同幅宽的纸箱规格，不用整体更换导向组件。机架下方的驱动电机安装位预留了三个方向的调节余量，皮带张紧度调整时不用拆解周边护板，直接松开安装螺栓就能滑移调整，日常维护的拆装效率提升近四成。辊面做了细微的滚花处理，和纸箱纸板的摩擦系数控制在0.35-0.4之间，既保证输送时不打滑，回转时也不会因为摩擦力过大导致纸箱变形，回转工位的定位感应片安装在辊道侧边的独立支架上，和辊道主体做了振动隔离，避免辊筒运行时的振动干扰感应信号，减少误触发导致的节拍错乱。所有连接螺栓都预留了防松垫片的安装空间，长期高频回转运行也不会出现紧固件松动，辊筒两端的轴承座采用了快拆式卡簧固定，单根辊筒磨损更换时不用拆解整排辊轴，十分钟就能完成单辊替换，适配包装线连续生产的运维需求。
