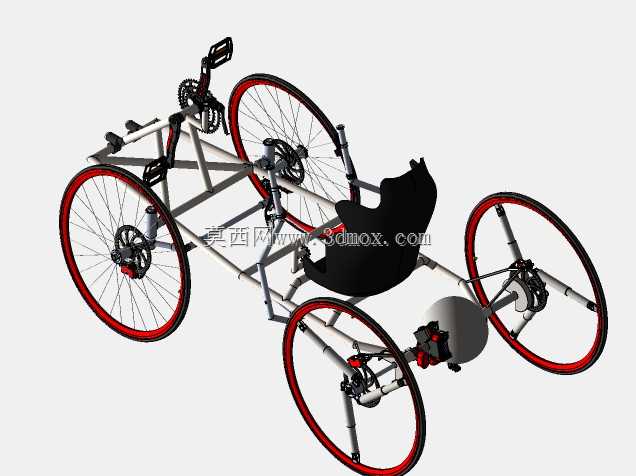

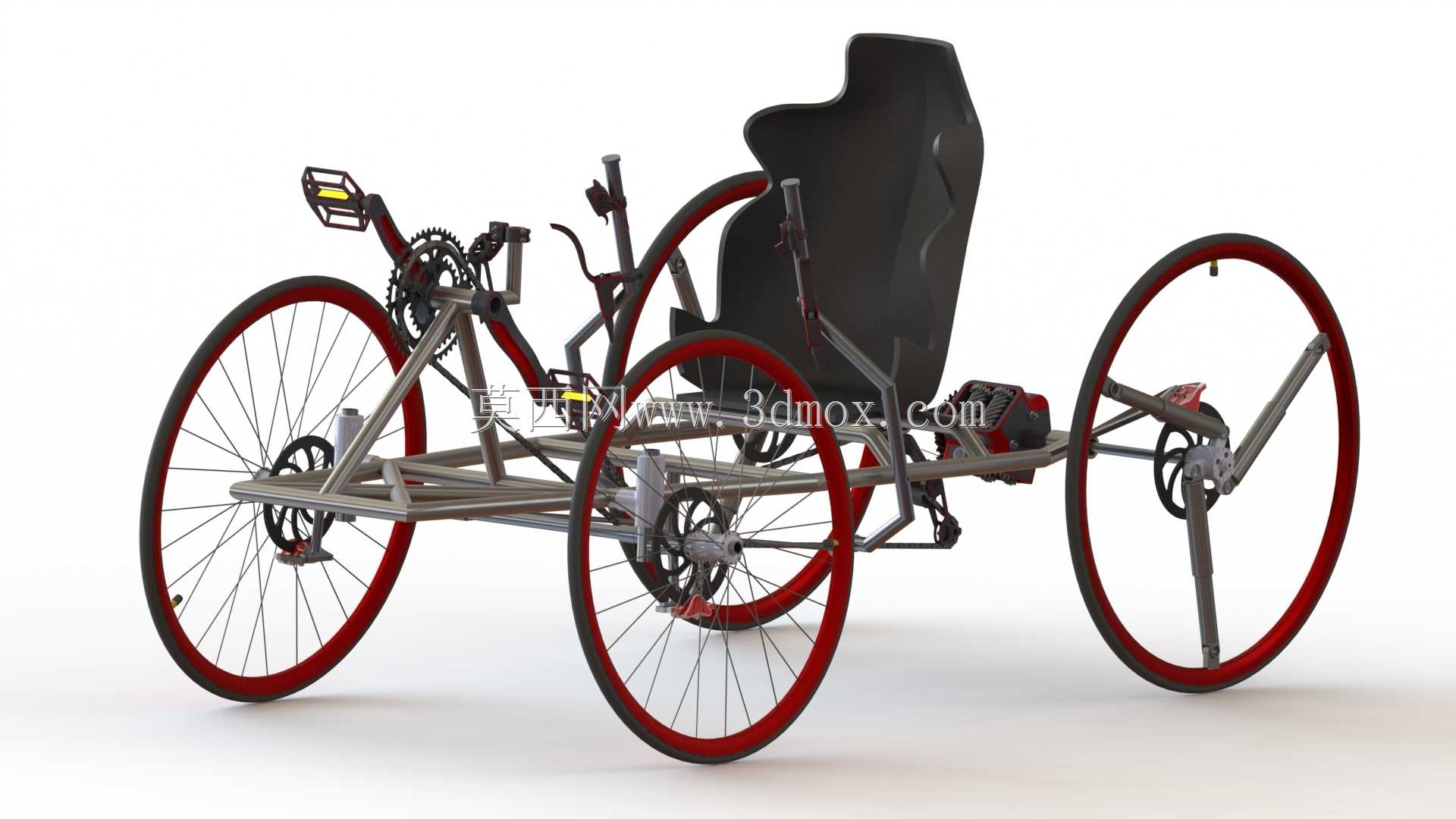

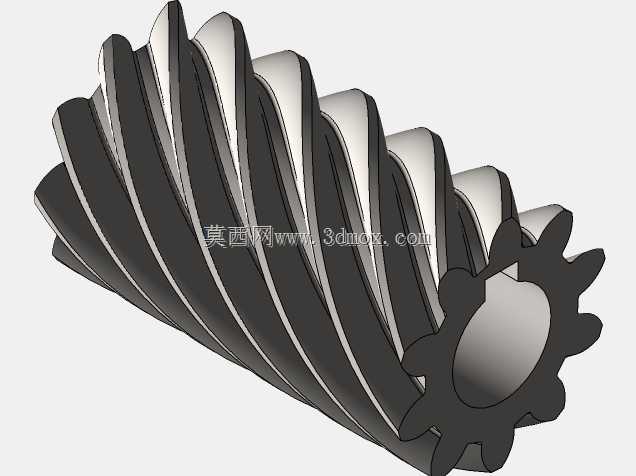

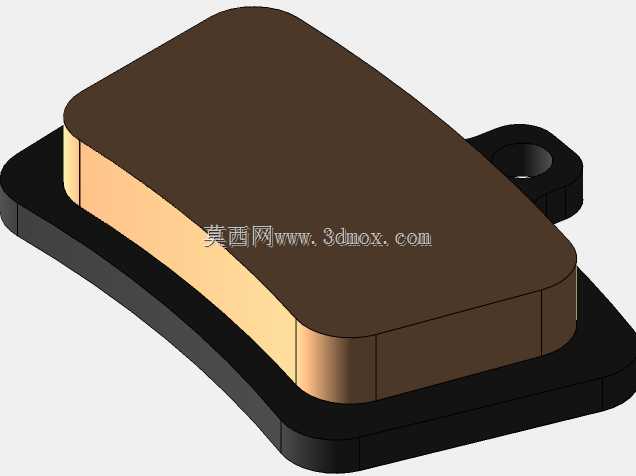

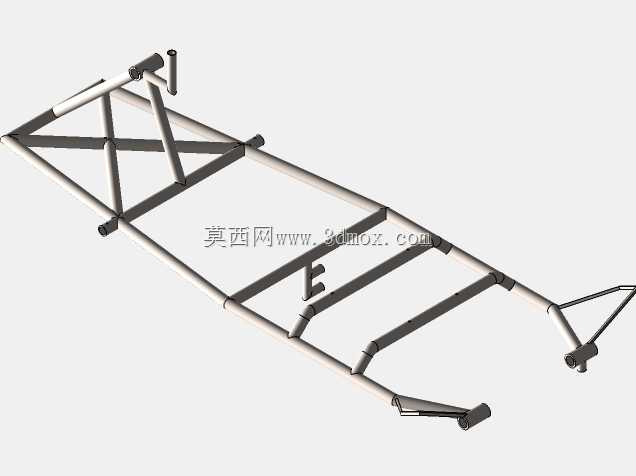

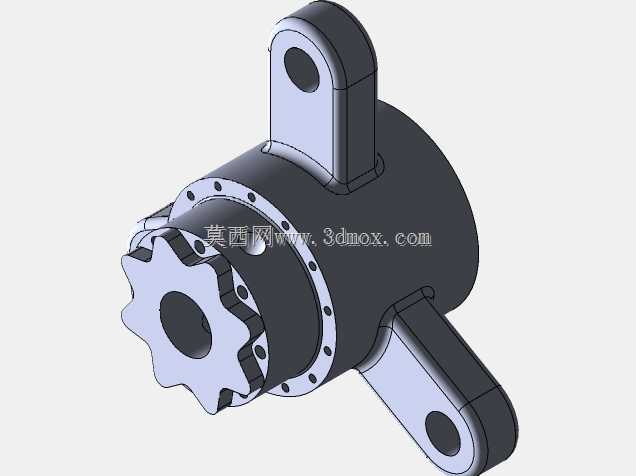

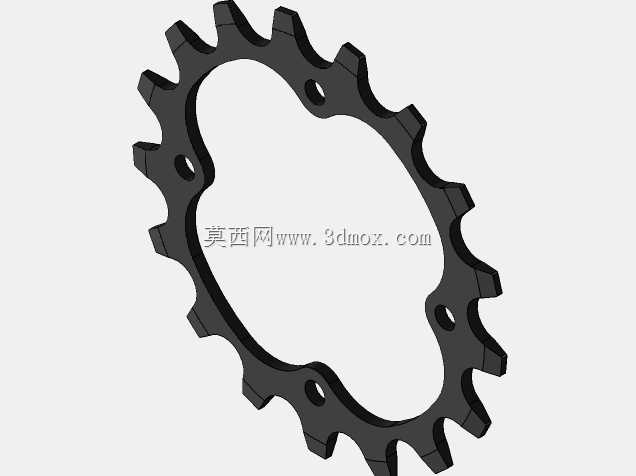

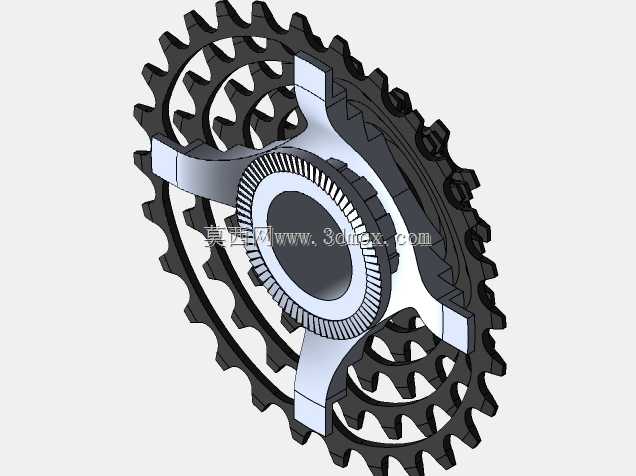

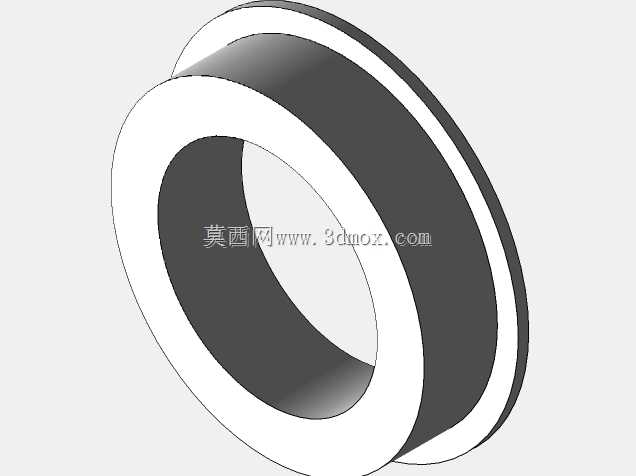

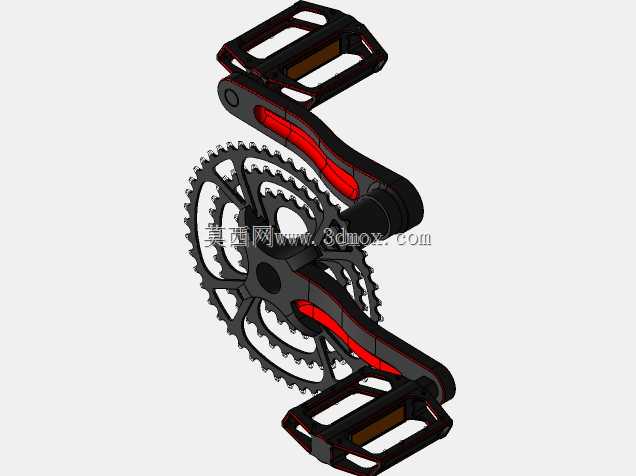

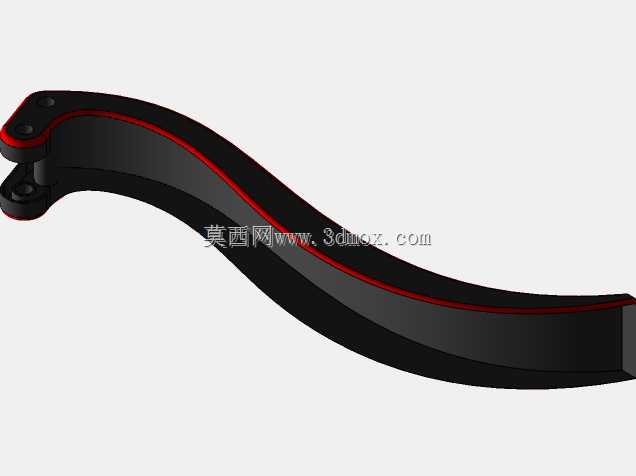

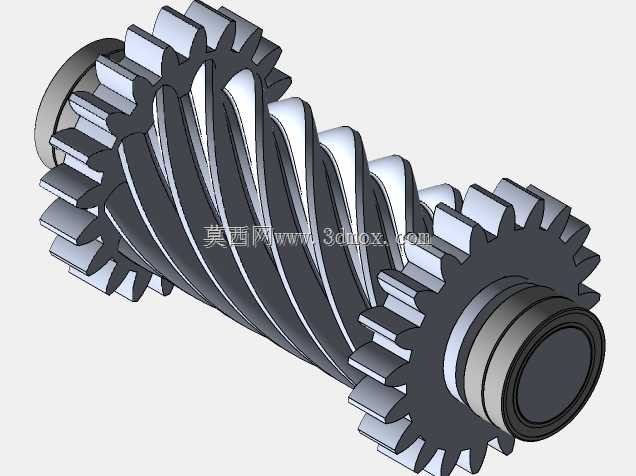

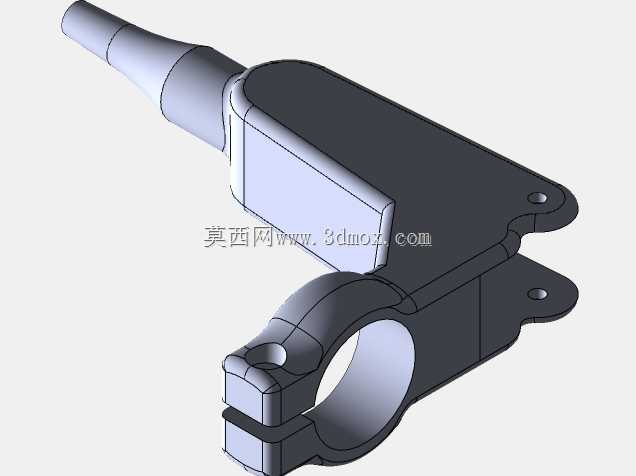

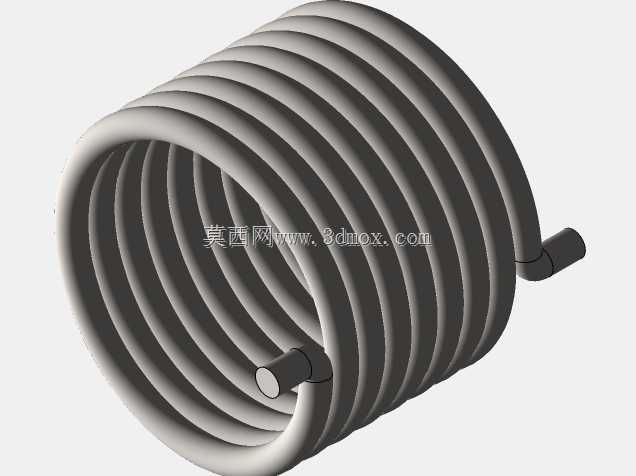

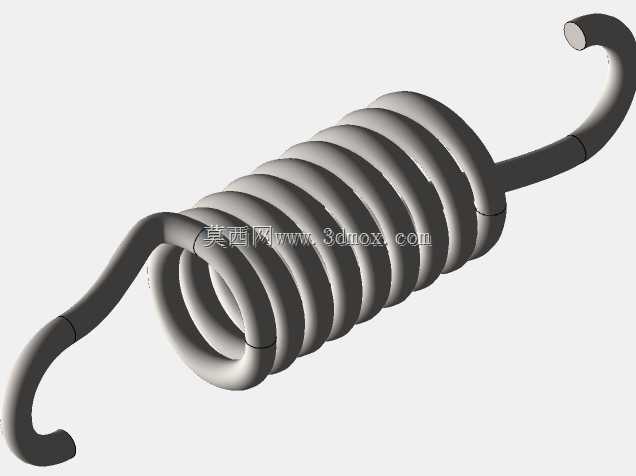

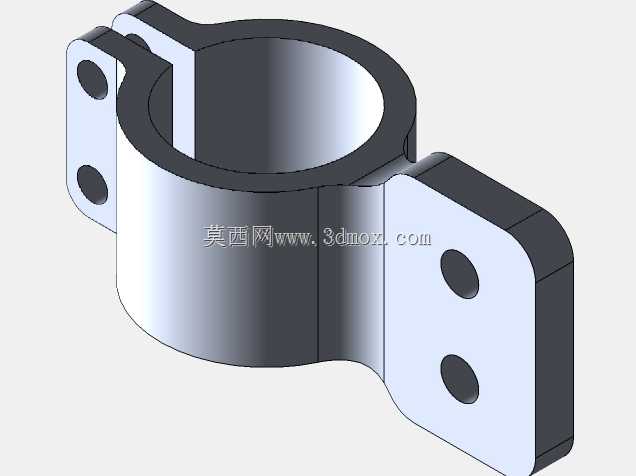

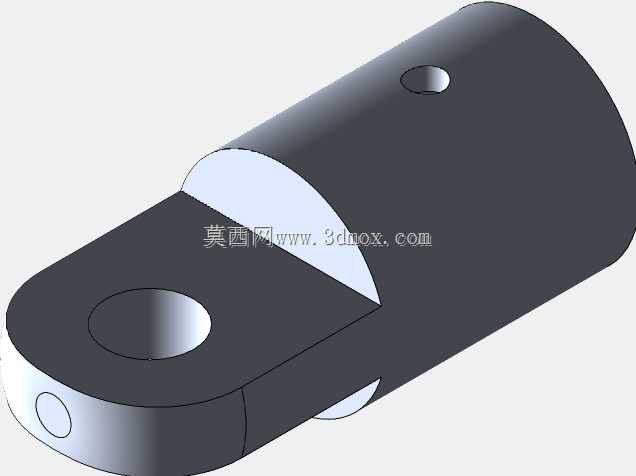

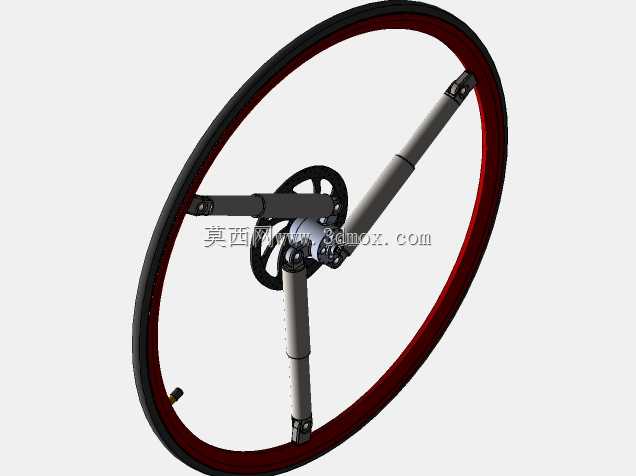

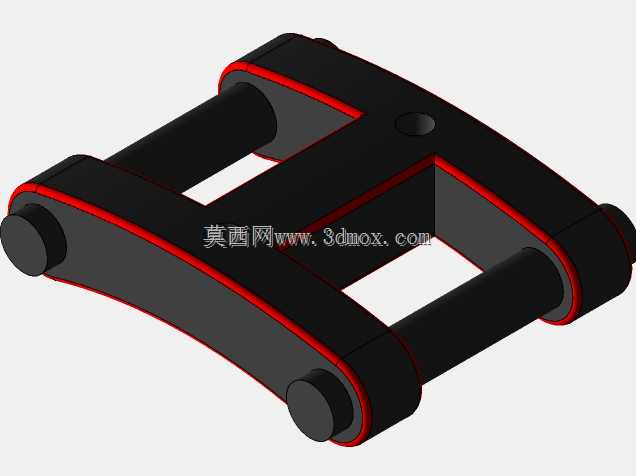

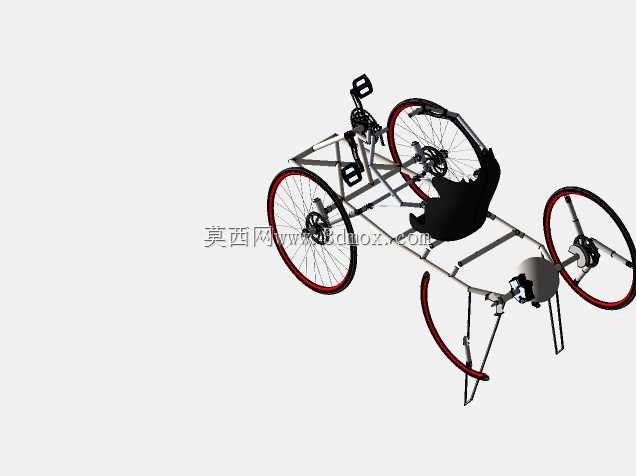

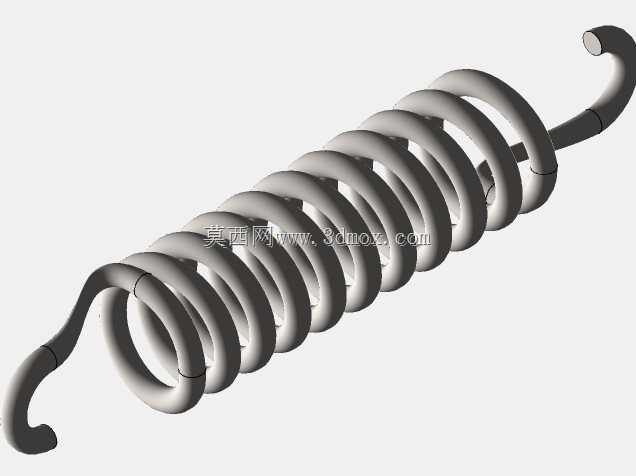

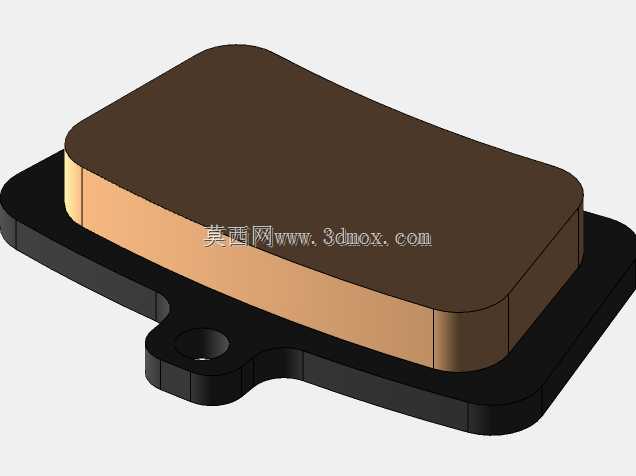

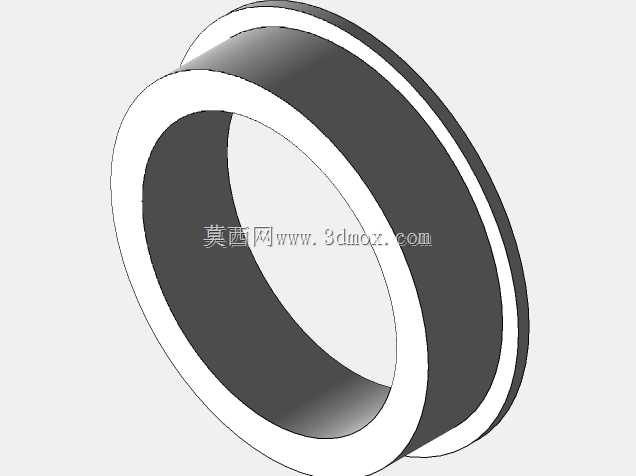

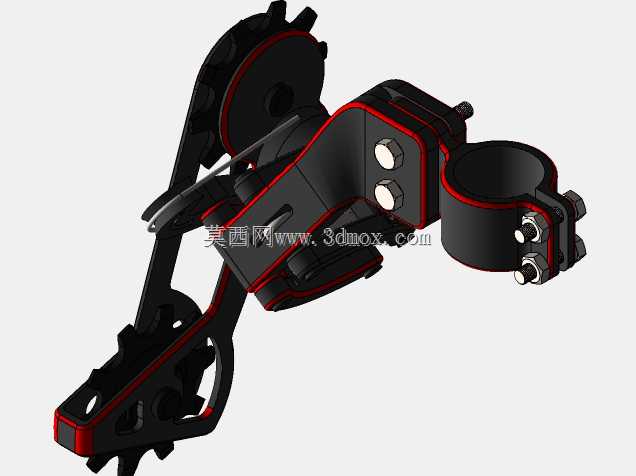

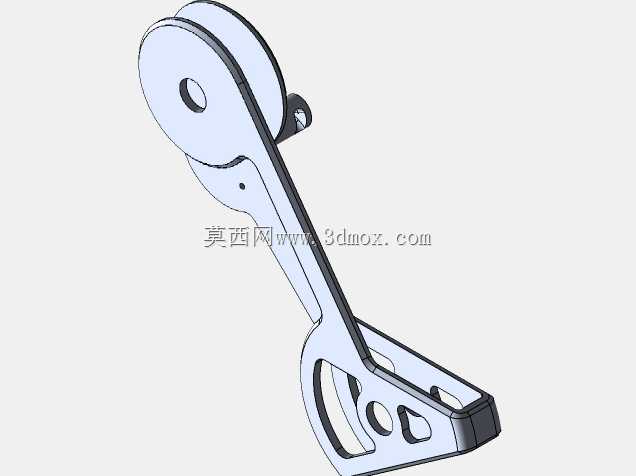

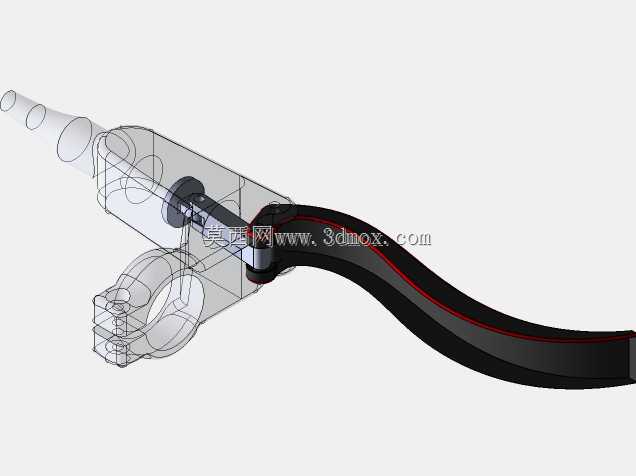

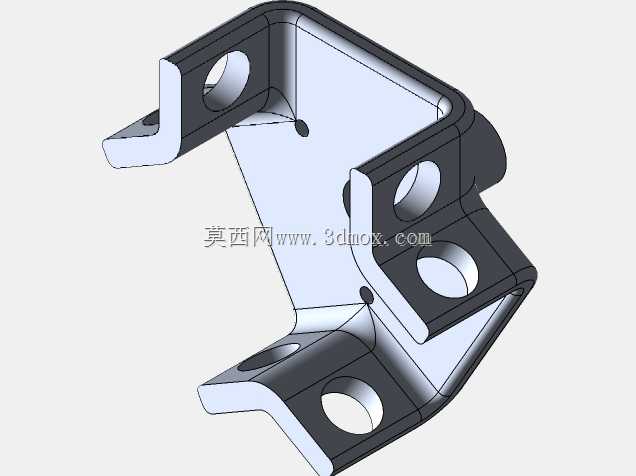

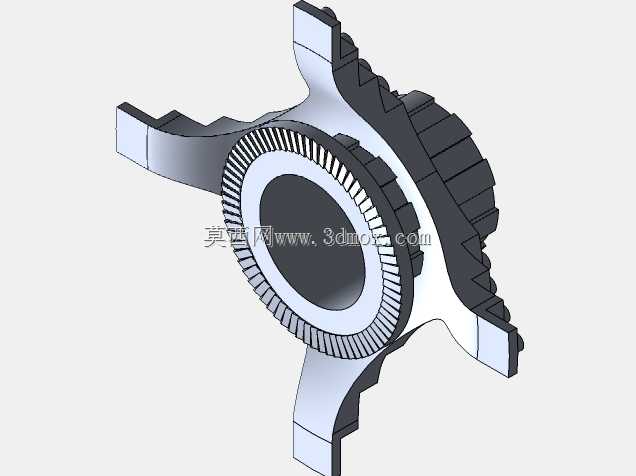

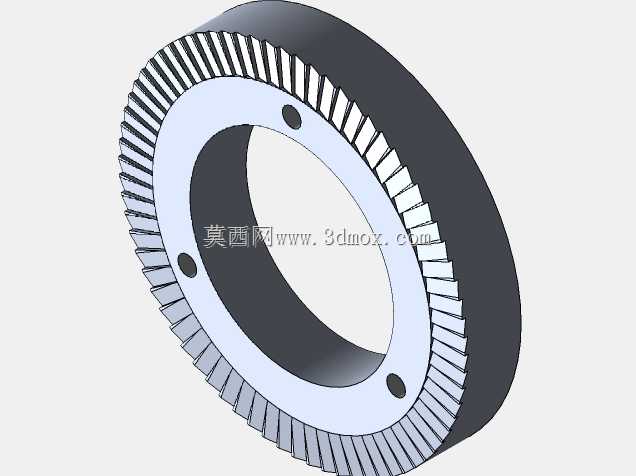

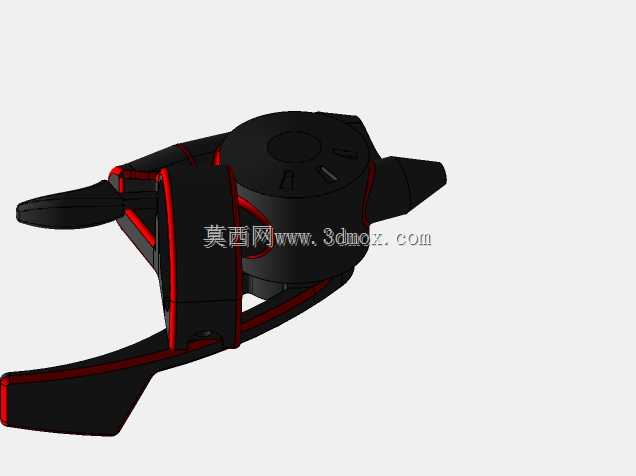

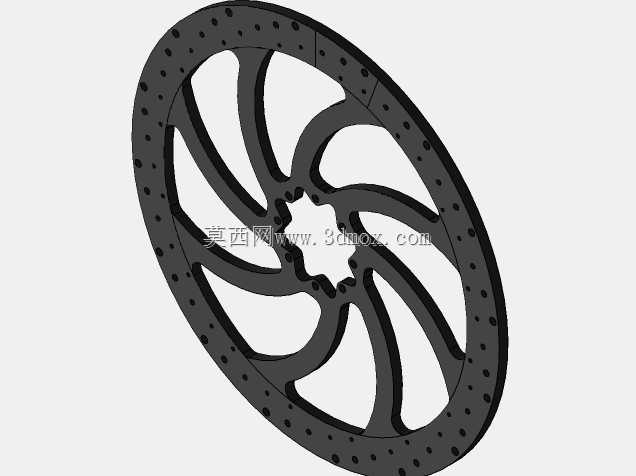

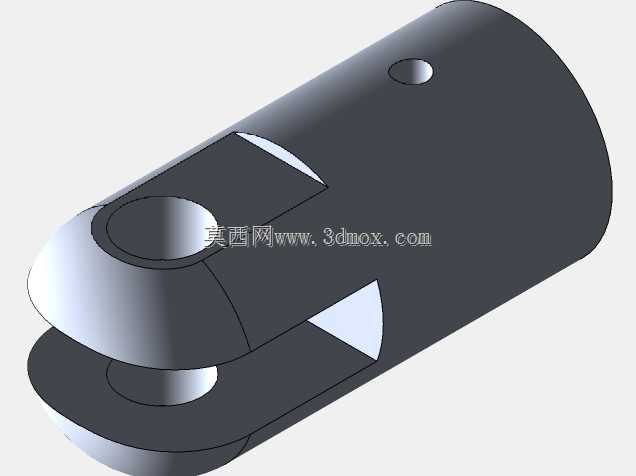

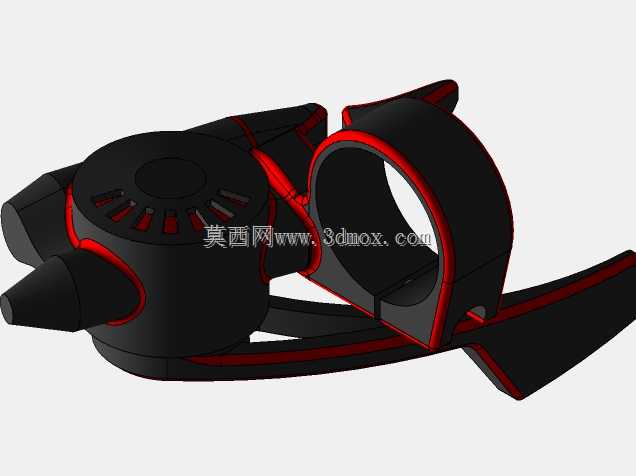

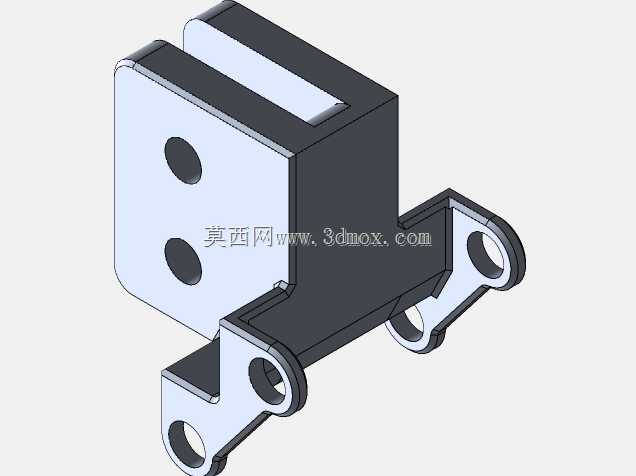

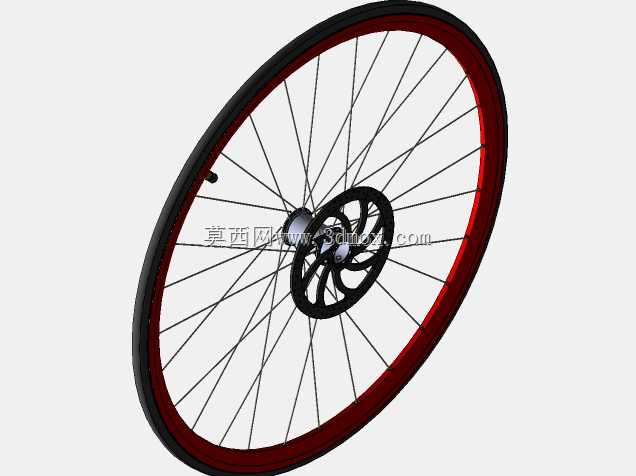

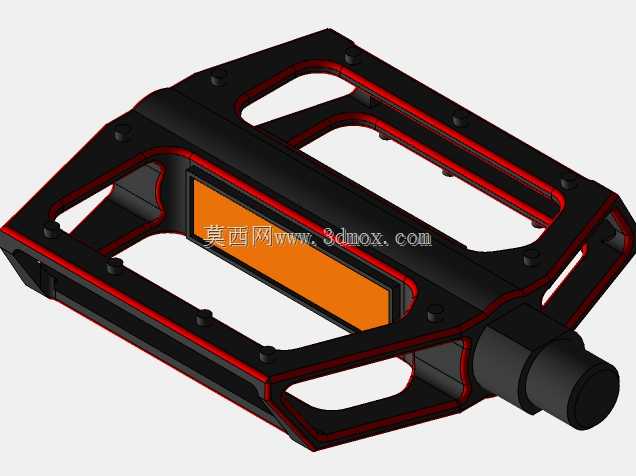

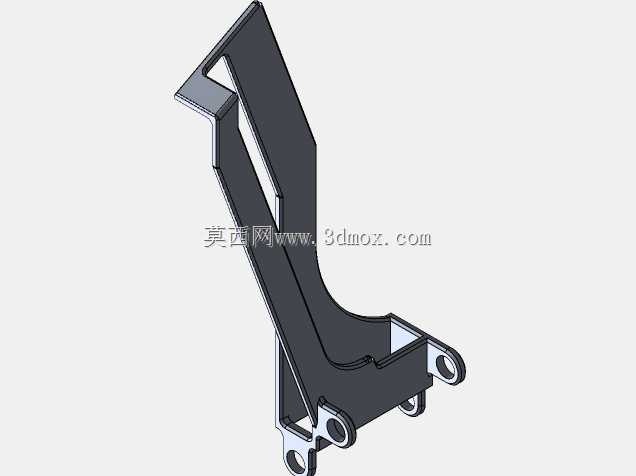

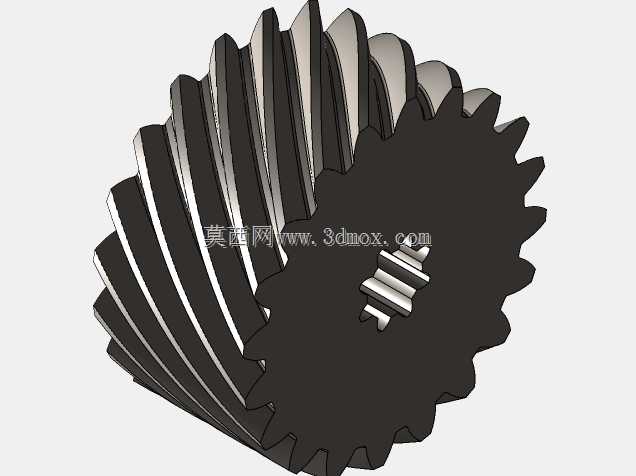

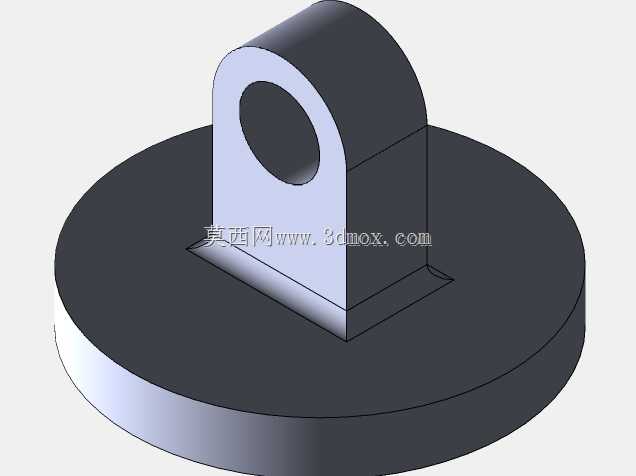

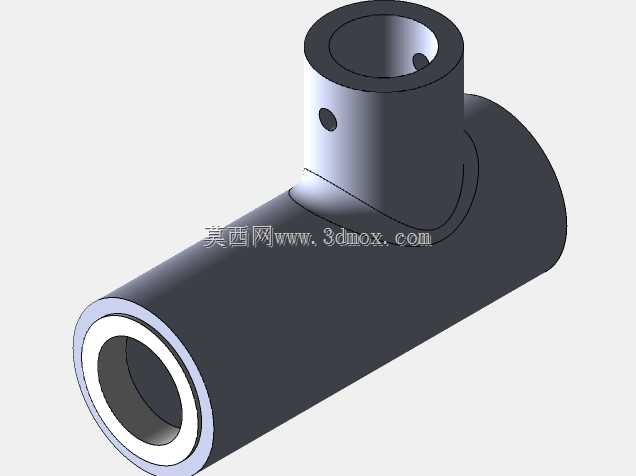

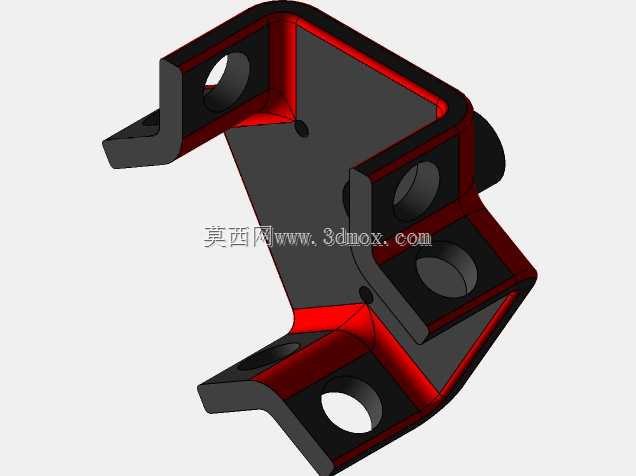

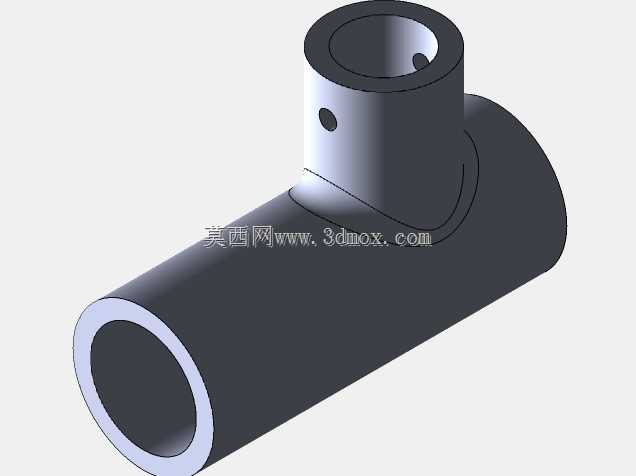

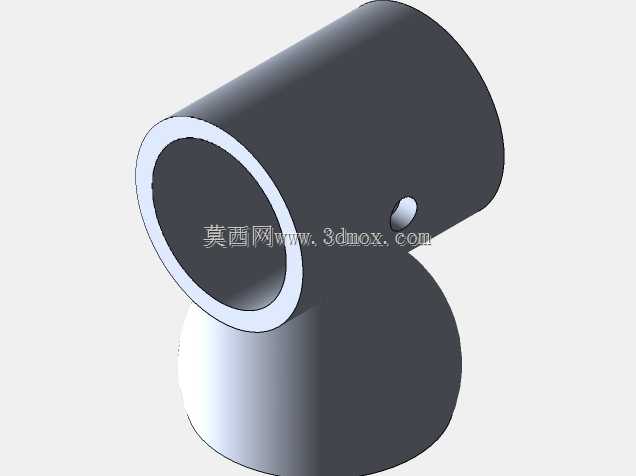

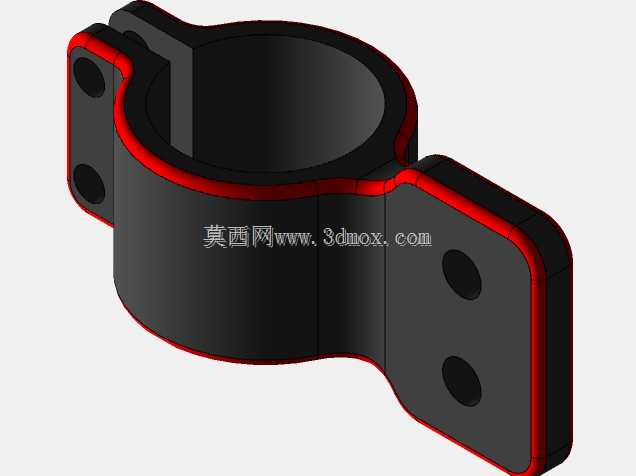

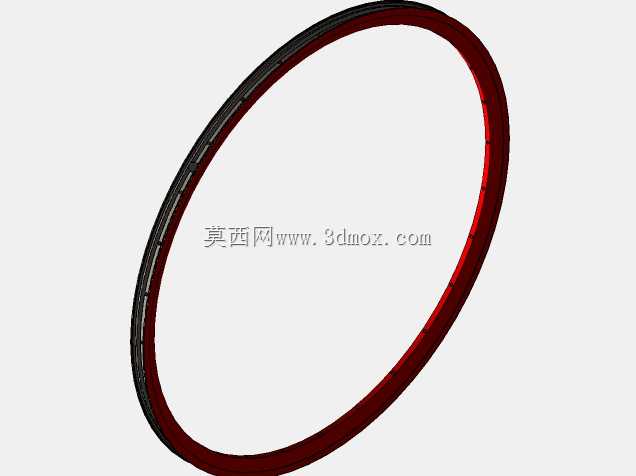

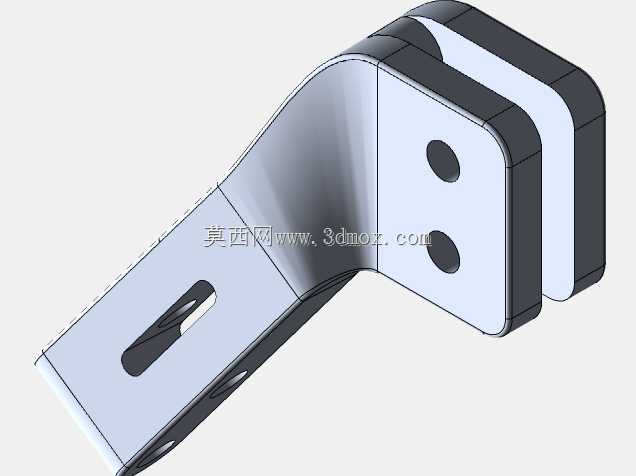

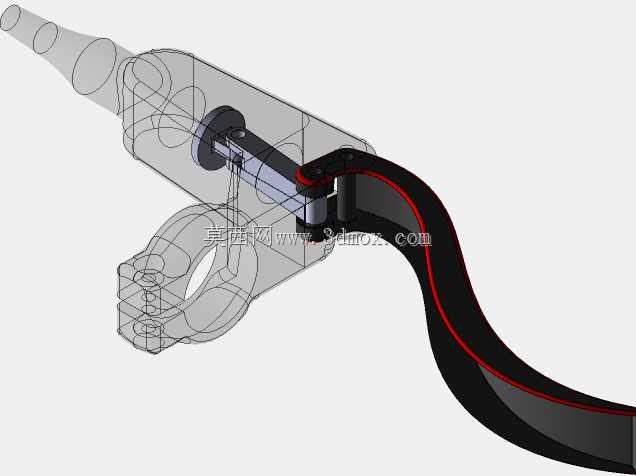

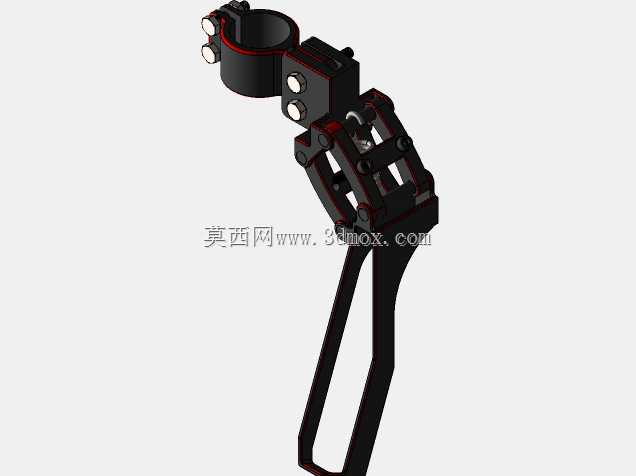

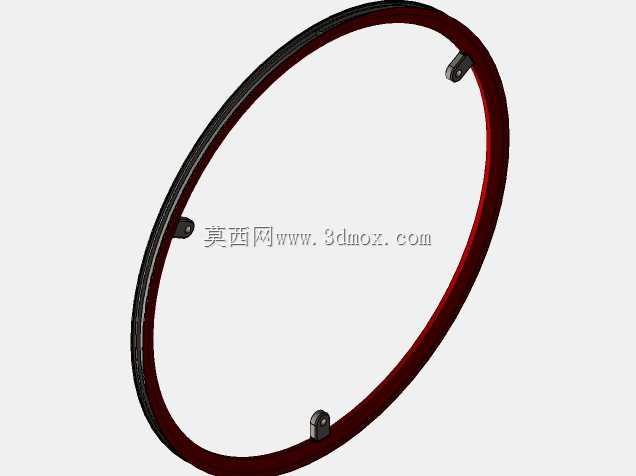

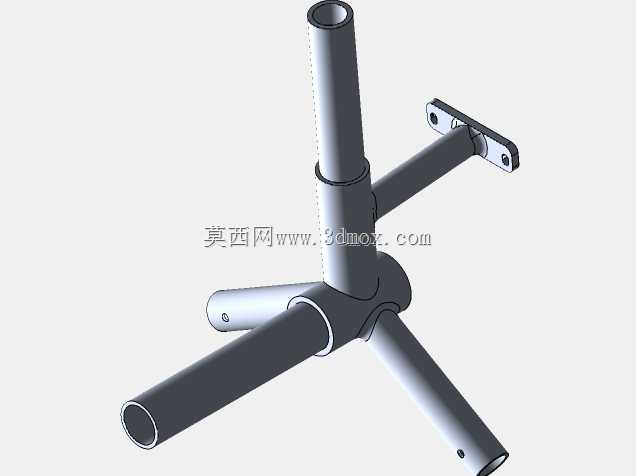

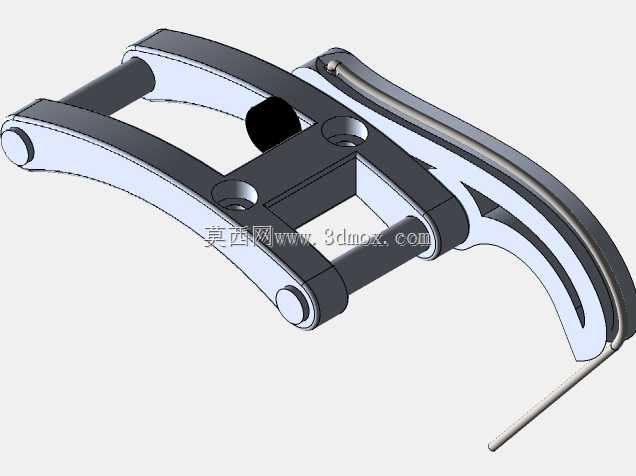

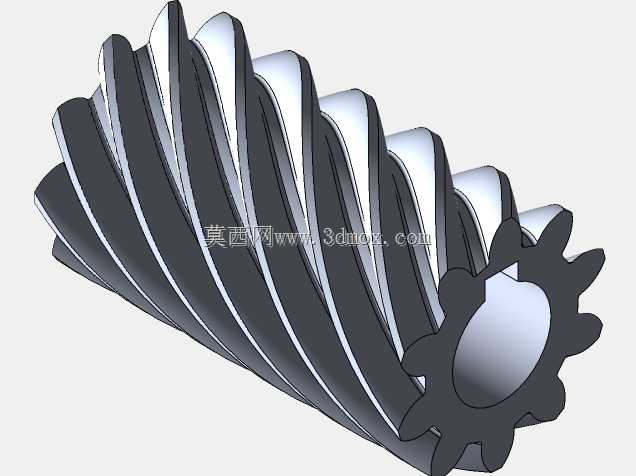

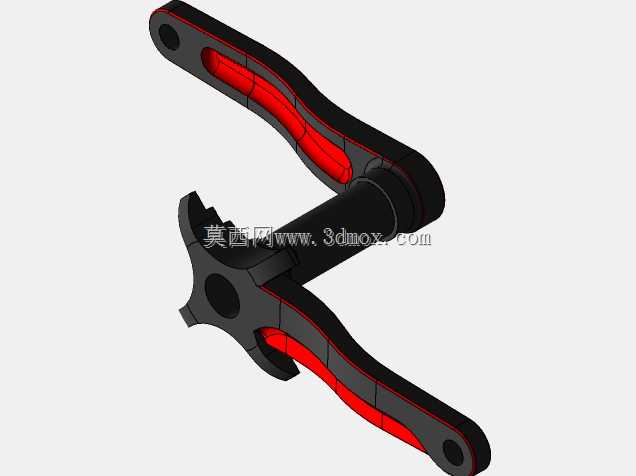

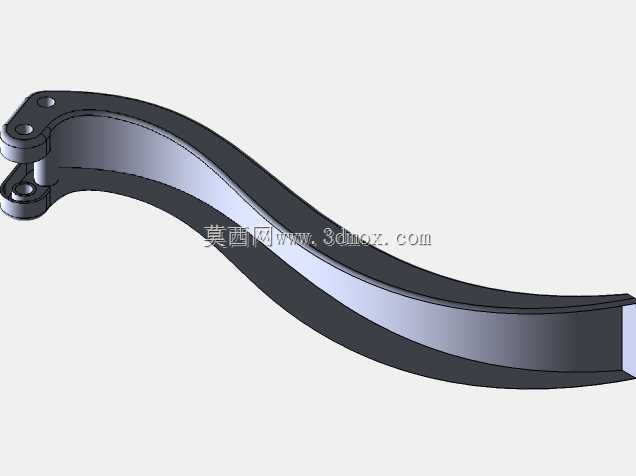

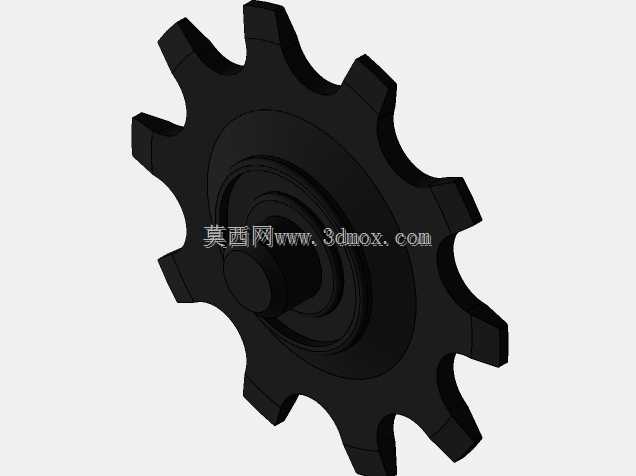

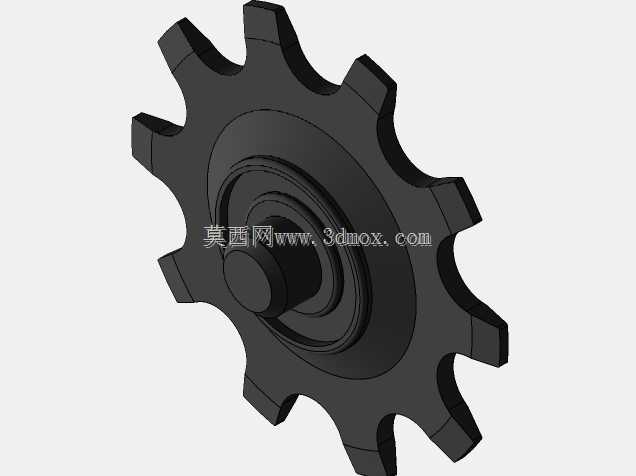

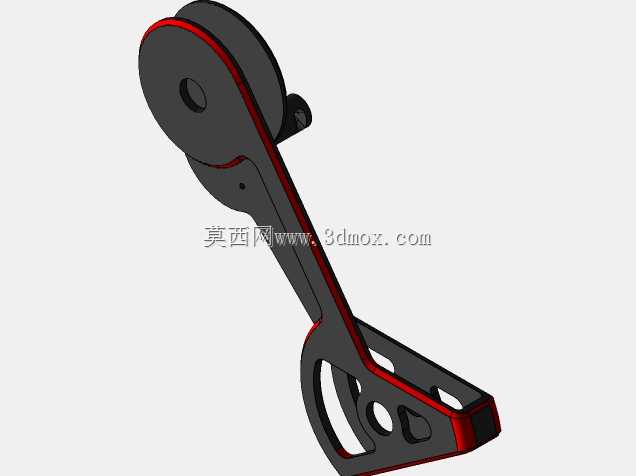

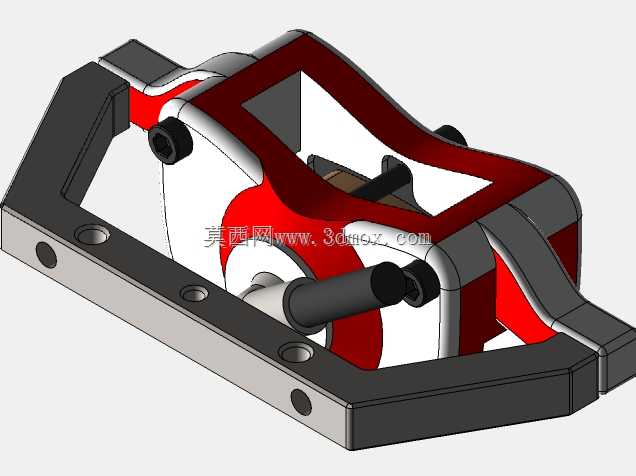

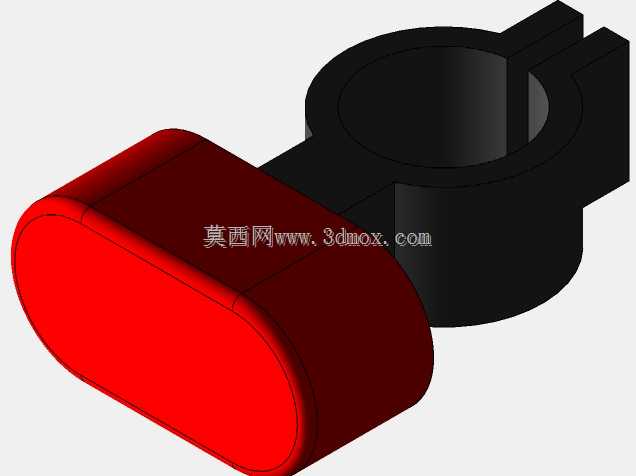

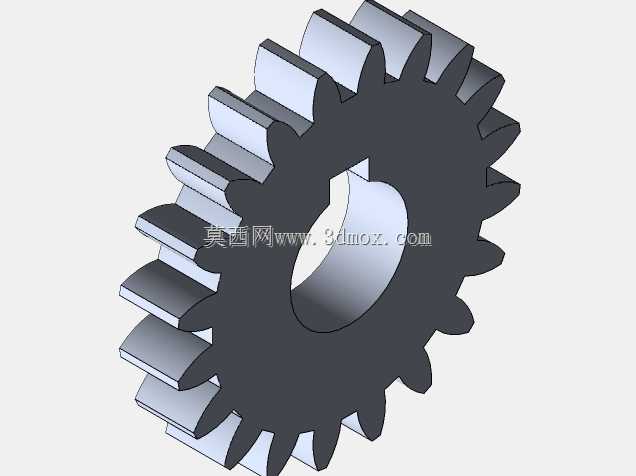

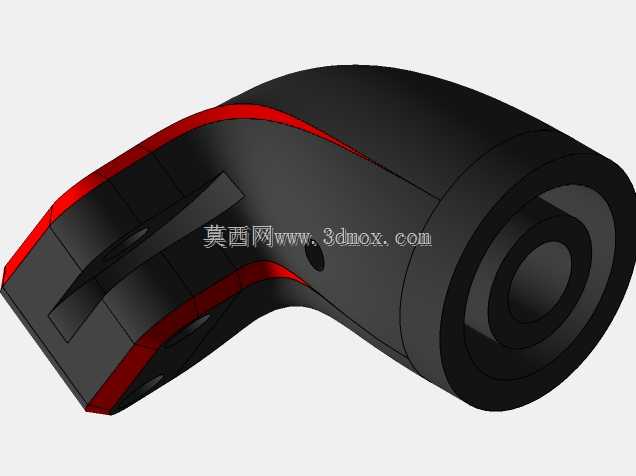

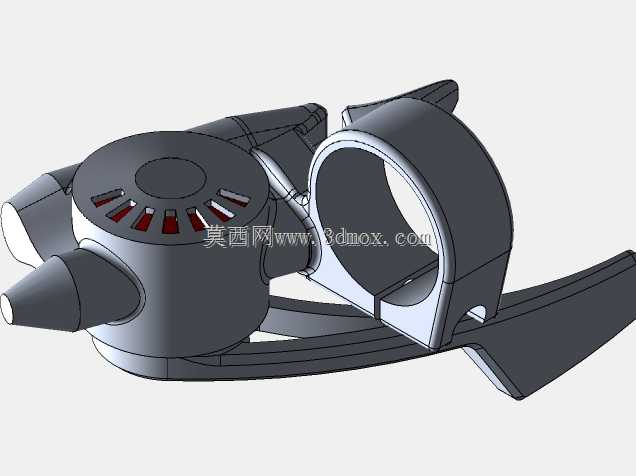

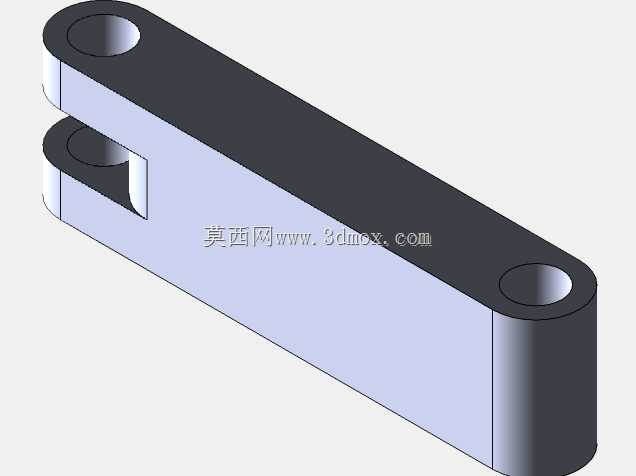

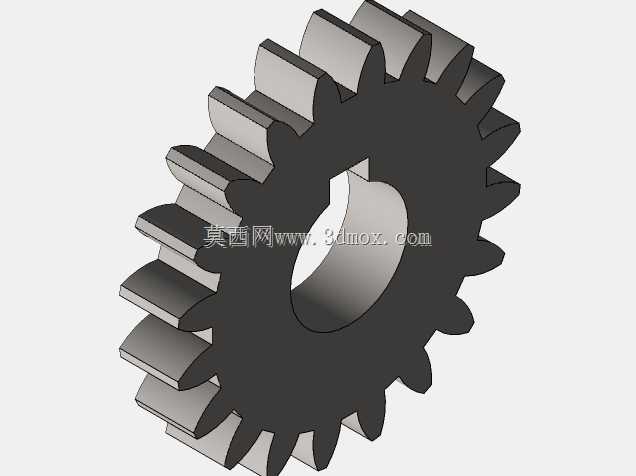

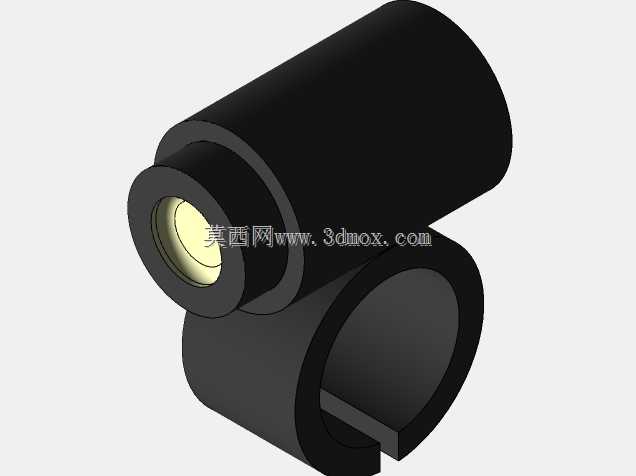

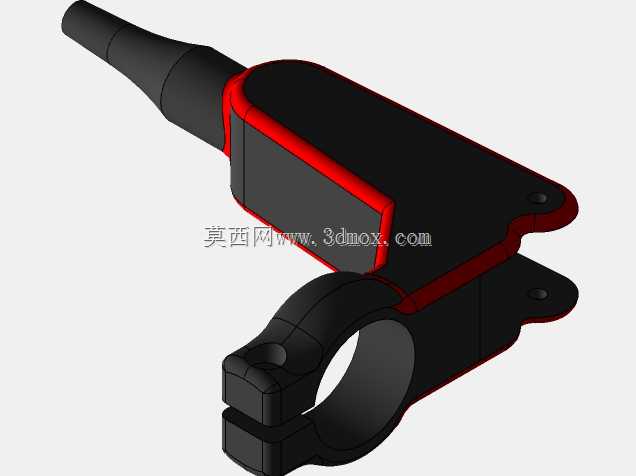

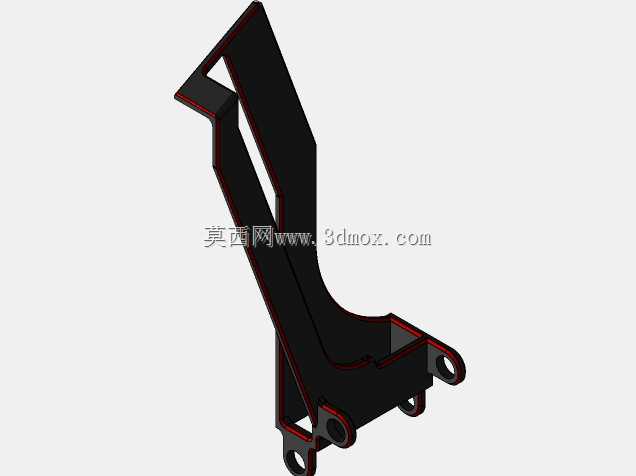

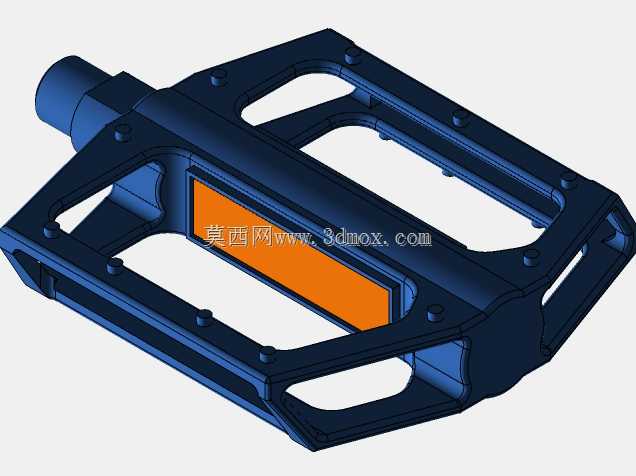

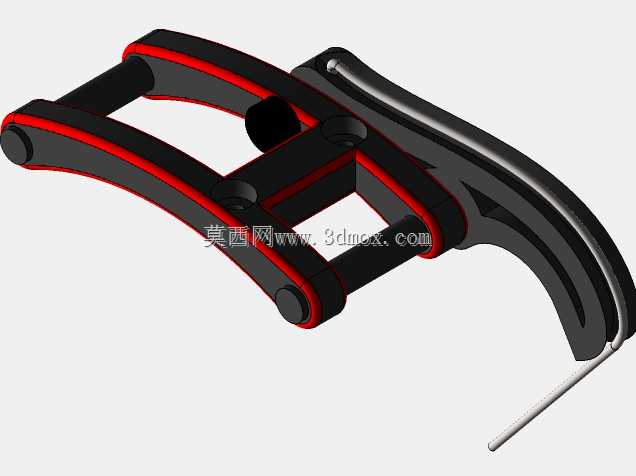

脚踏卡丁车连接轴结构设计

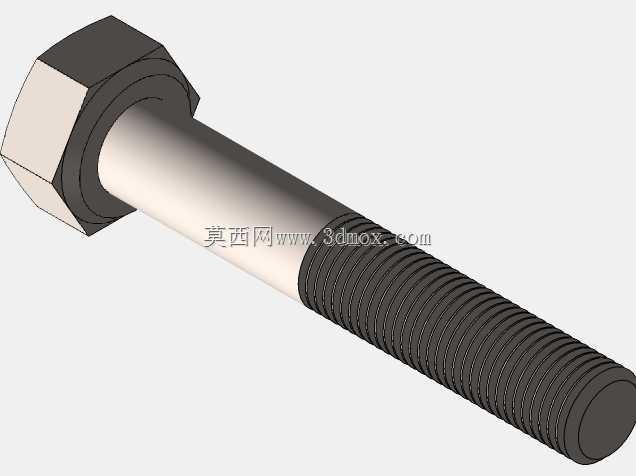

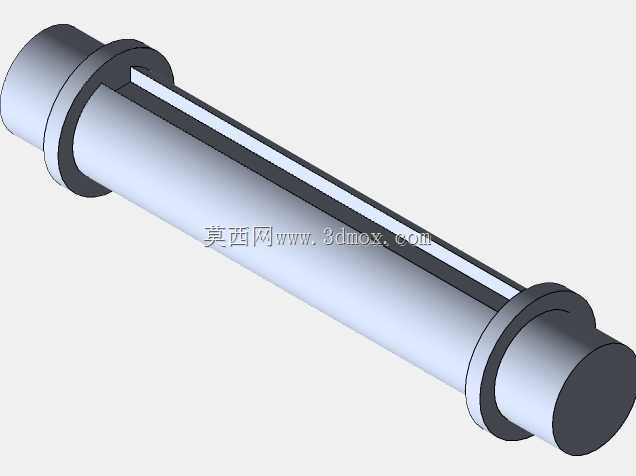

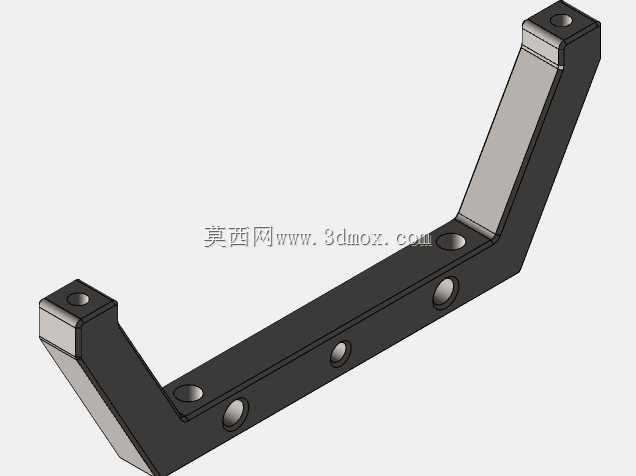

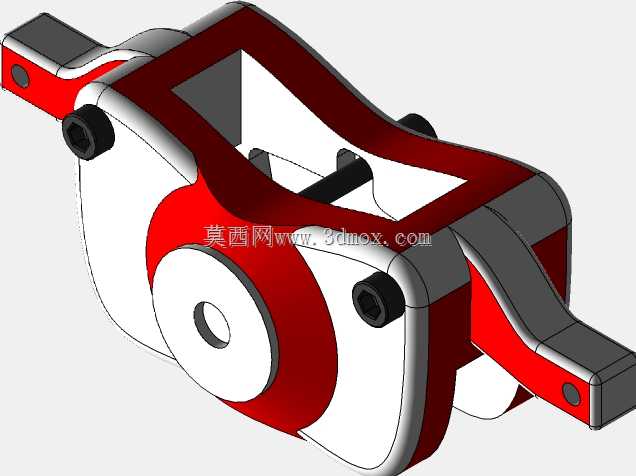

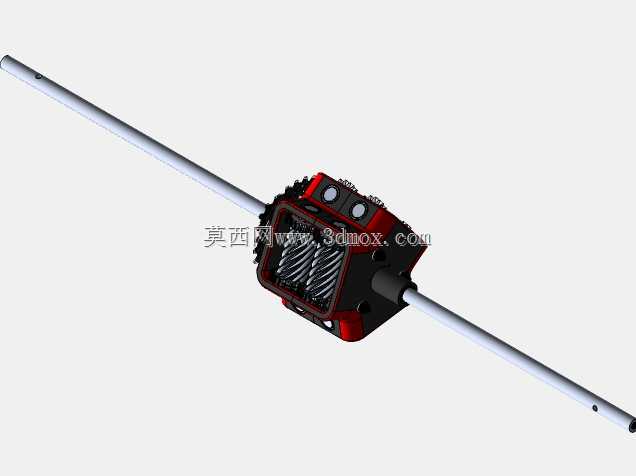

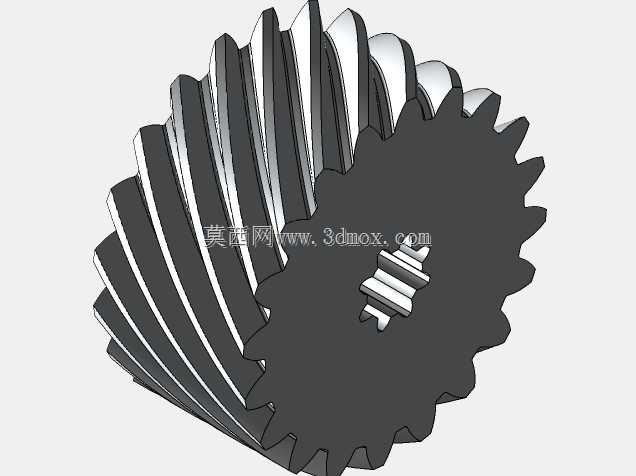

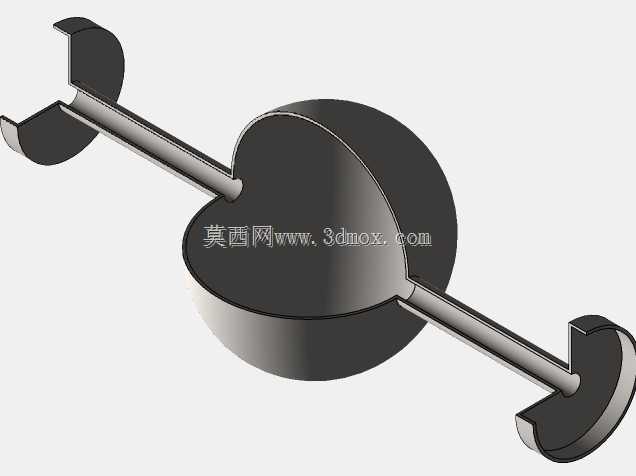

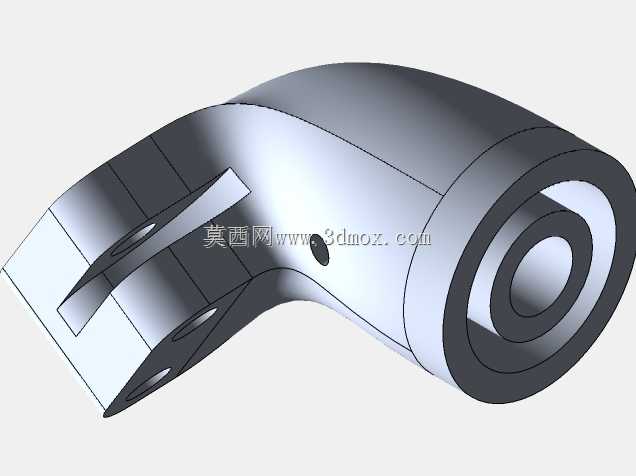

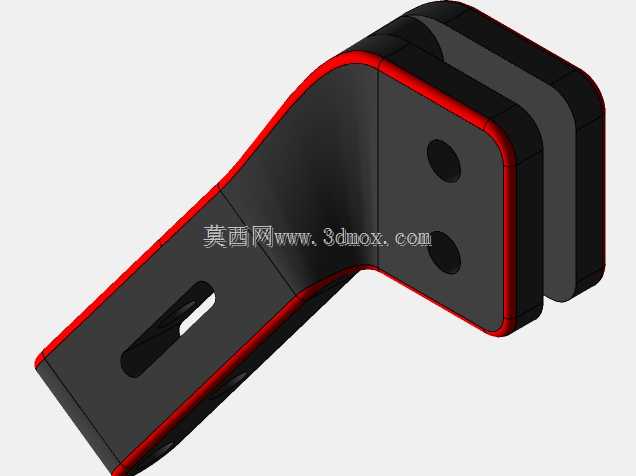

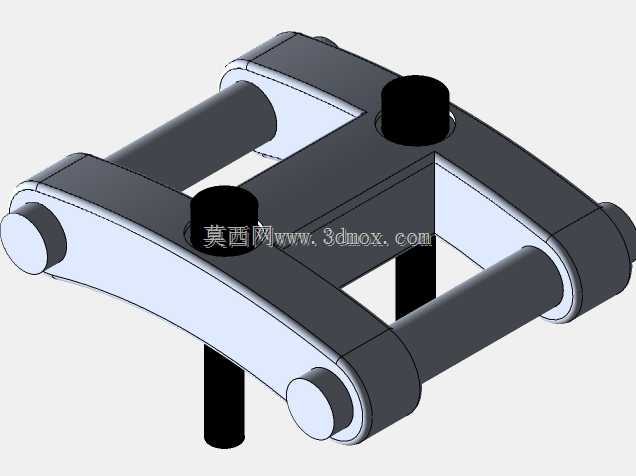

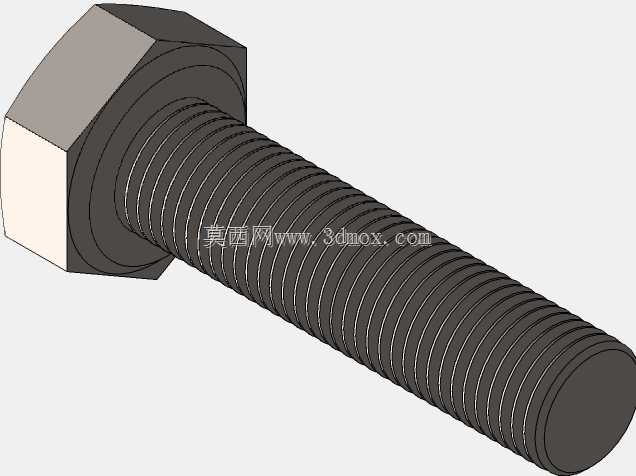

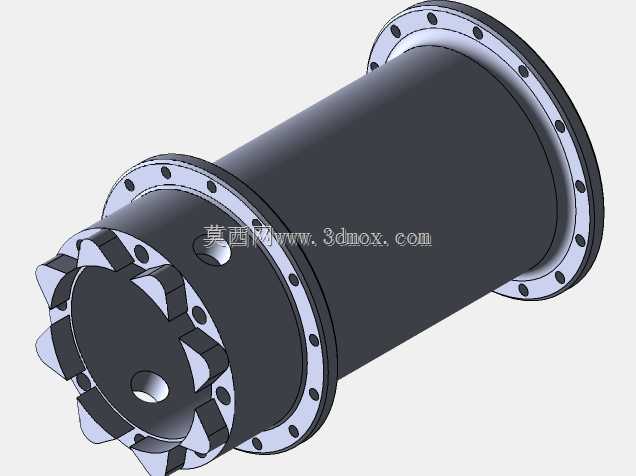

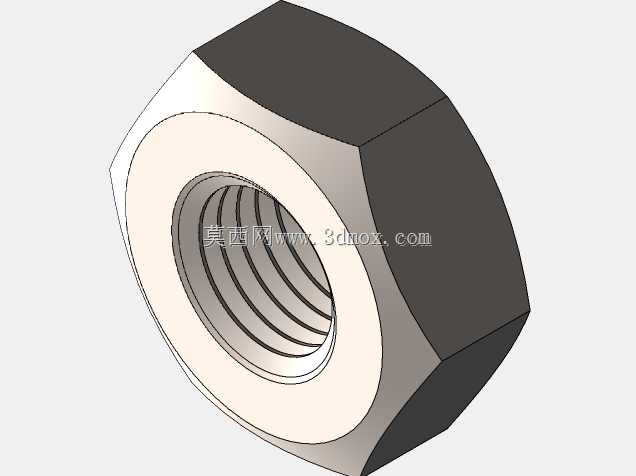

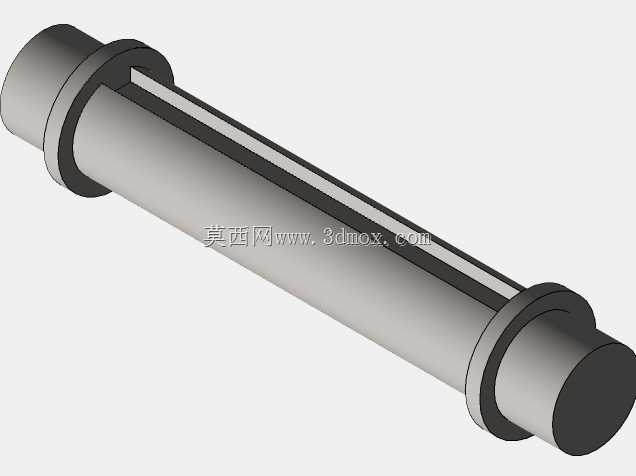

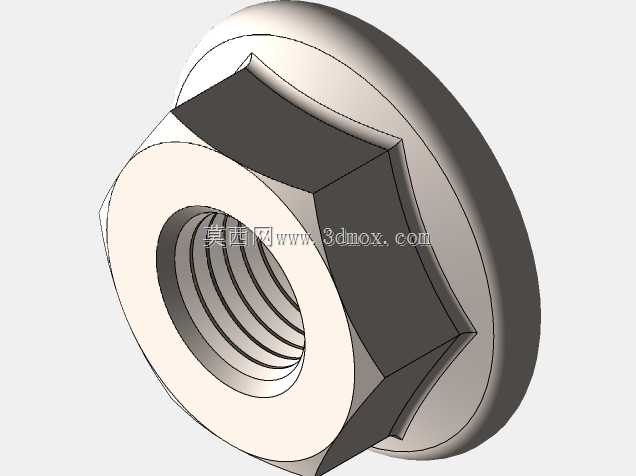

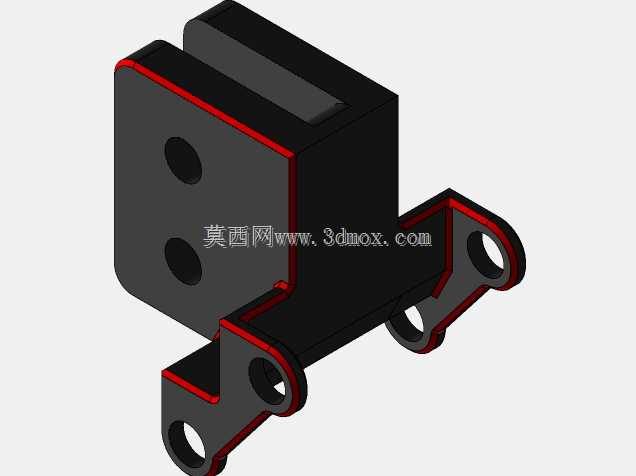

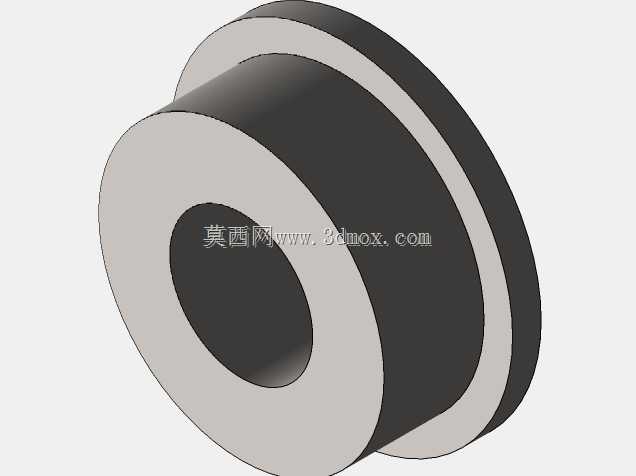

带法兰面的长轴类零件在小尺寸代步车辆的轮组连接场景里，常出现锁紧后受径向交变载荷发生松脱、光杆段与安装孔位长期摩擦出现旷量的问题，这根适配脚踏卡丁车的连接轴在结构设计阶段就针对性做了加工适配层面的调整。法兰端的六角结构直接和轴身一体成型，省去了后续装配平垫、单独铣六角卡位的工序，冷镦成型时就能直接带出法兰盘的承压面，表面做发黑处理的厚度控制在0.02mm以内，不会额外增加法兰面的平面度误差，安装时法兰面直接贴紧轮组支架的安装面，六角结构可以直接用普通开口扳手卡住施力，不需要额外设计卡位结构来防止轴跟转。光杆段的直径公差严格控制在h7区间，表面粗糙度做到Ra1.6，和支架上的安装孔过渡配合，压装时不需要额外涂抹润滑脂就能顺畅推入，长期受轮组跳动带来的径向力时，光杆表面的硬化层能抵抗磨损，不会出现使用两三个月就轴孔配合间隙过大、轮组晃荡的问题。末端的螺纹段长度经过反复校核，刚好满足锁紧螺母拧入后露出2到3个牙距的要求，不会因为螺纹过长导致螺母拧到底还压不紧轴承内圈，也不会因为螺纹过短导致啮合牙数不足受振滑牙，螺纹收尾处做了45度的退刀倒角，既方便螺母快速导入，也能避免螺纹末端的锐边割伤安装人员的手套。轴身的过渡圆角全部做了R0.5的圆滑处理，没有尖锐的应力集中棱角，冷镦成型时不会在圆角处产生折叠裂纹，后续热处理时也不会因为应力集中出现断裂隐患，整根轴的同轴度控制在0.03mm以内，安装后轮组转动时不会出现偏摆，减少轮胎的异常磨损。这类长轴零件加工时最容易出现的就是杆部弯曲，校直工序特意安排在热处理之后，表面硬化完成后再用压力机逐根校直，跳动量控制在0.02mm以内，不会出现装车后轮组转起来有顿挫感的情况。法兰面的背面做了细微的防滑齿纹，压在支架表面时能嵌入漆面0.1mm左右，就算车辆在颠簸路面行驶长期受振，也不会出现轴跟转、螺母松脱的问题，不需要额外加装防松垫片，减少了装配时的零件数量，也降低了后续维护的成本。
