迷你四轴涵道航拍飞行器外观结构设计

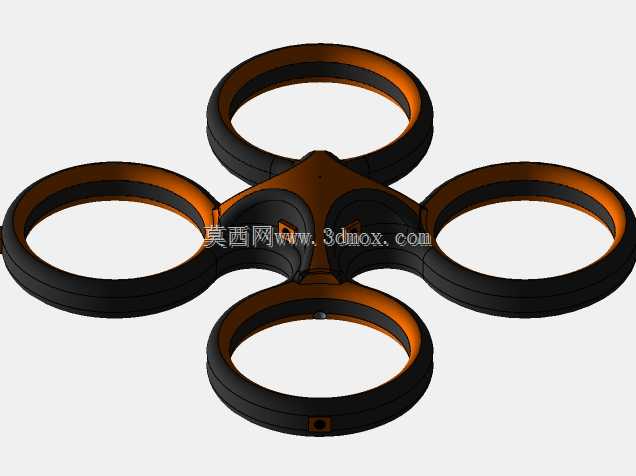

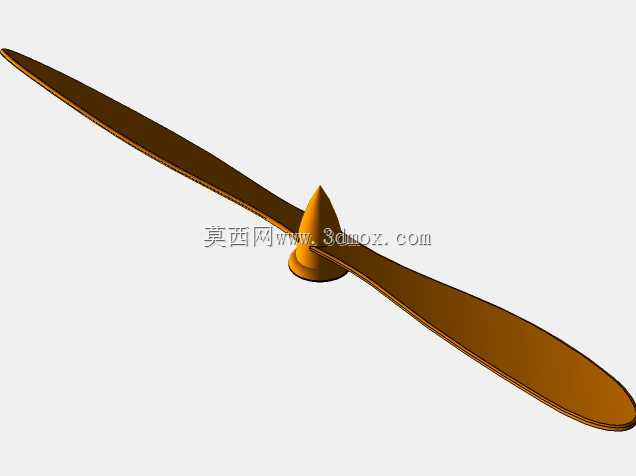

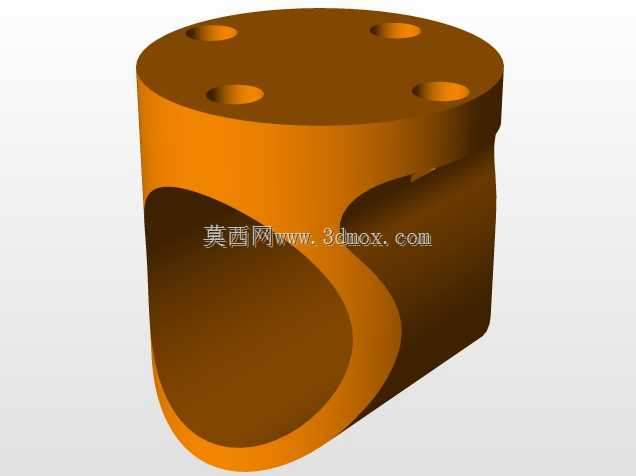

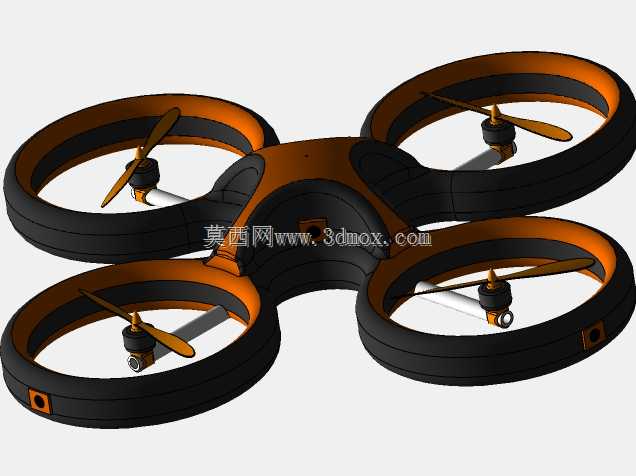

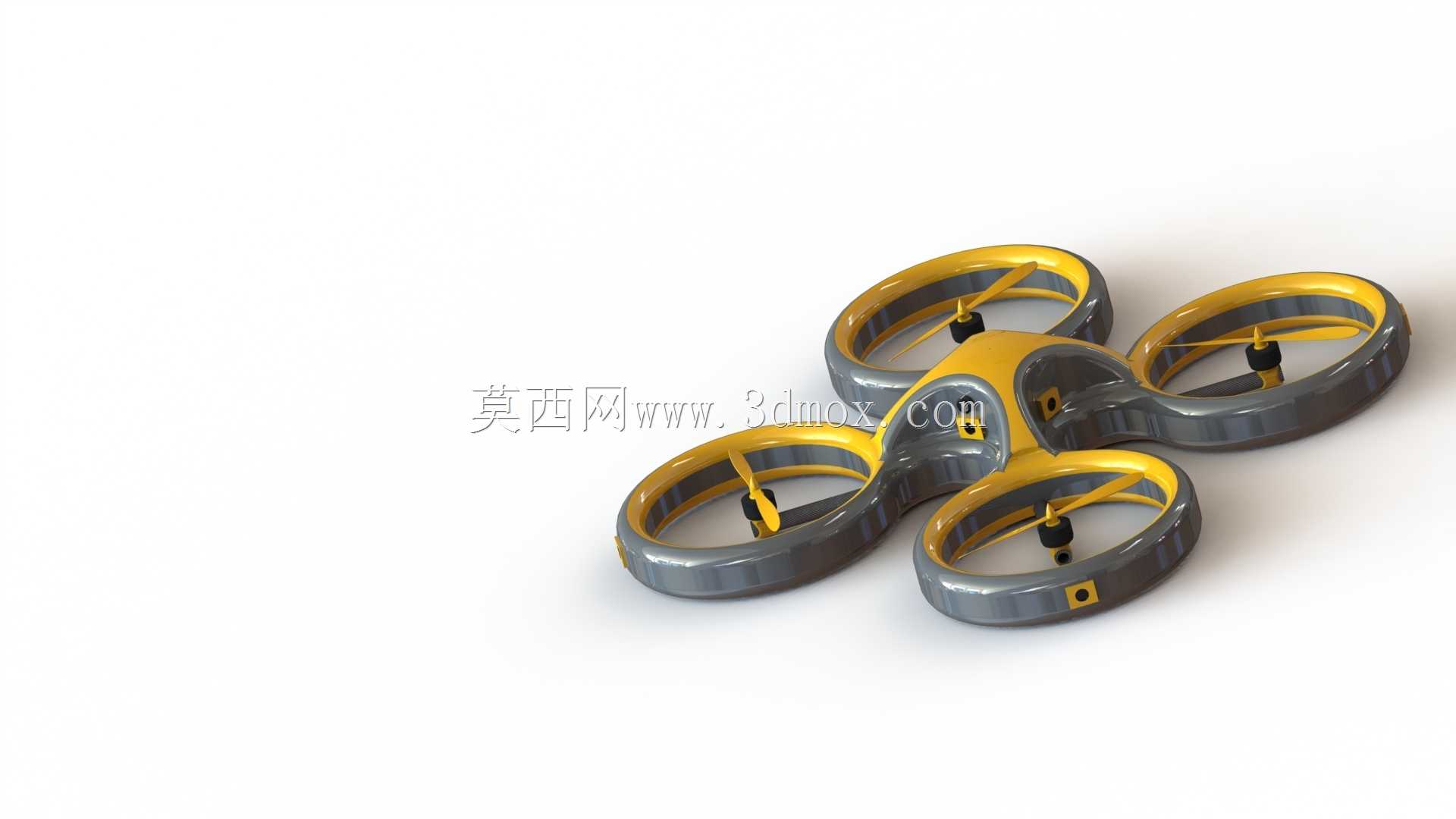

这款迷你四轴涵道飞行器的设计，核心面向消费级入门航拍、室内近距趣味飞行以及青少年科创教学演示场景，区别于传统外露桨叶的消费级无人机，整体采用全包覆涵道式机架结构，从使用场景的安全需求出发做了针对性的结构优化。在实际用途层面，该结构可适配室内狭小空间的近景拍摄、桌面级趣味飞行操作，也可作为航模教学的结构演示样件，帮助学习者理解四轴飞行器的升力逻辑、机架配重分布与动力布局关系，全包覆的桨叶防护结构也能避免飞行过程中桨叶剐蹭障碍物、触碰操作人员造成的损伤，大幅降低入门操作的安全门槛。从功能特性来看，四个涵道腔体分别独立容纳动力电机与螺旋桨，涵道内壁做了顺滑的圆弧过渡设计，能够对桨叶旋转产生的下洗气流做聚拢导向，一定程度上提升动力效率，同时涵道环本身作为机架的核心受力结构，将四个动力单元与中心主控舱连为整体，省去了传统四轴无人机外露的机臂结构，大幅提升了整机的抗摔抗碰撞性能，日常使用中发生轻微磕碰时，冲击力会被环形涵道结构分散吸收，不会直接作用在内部的动力元件与主控板上。设计思路上，整机采用中心对称布局，中心主控舱设置在四个涵道的几何中心位置，确保飞行过程中整机重心与几何中心重合，降低飞控系统的姿态校准难度，减少飞行过程中的姿态偏移问题；涵道外圈采用圆润的弧面过渡，没有尖锐的棱角结构，既提升了握持搬运的手感，也能在碰撞发生时卸除部分冲击力；机架上下壳体采用卡扣加定位柱的装配方式，无需额外的复杂连接件即可完成整机装配，便于后期的元件检修与部件更换。外形尺寸与安装边界层面，整机采用掌心级的紧凑尺寸设计，四个涵道的外边缘构成整机的最大外轮廓，没有突出于涵道轮廓的外置部件，收纳时无需拆卸额外配件即可放入小型收纳袋；中心主控舱预留了标准化的主控板、微型电池与迷你摄像头的安装位，安装位设置了定位卡槽与走线槽，能够适配主流的微型飞控板、空心杯动力电机与轻量化图传模块，涵道内壁预留了电机安装的固定孔位，孔位位置经过同心度校准，确保电机安装后桨叶旋转平面与涵道端面保持平行，避免产生不必要的振动与动力损耗；底部预留了微型电池的插拔开口，无需拆解整机即可完成电池更换，适配日常高频次的飞行使用需求。
