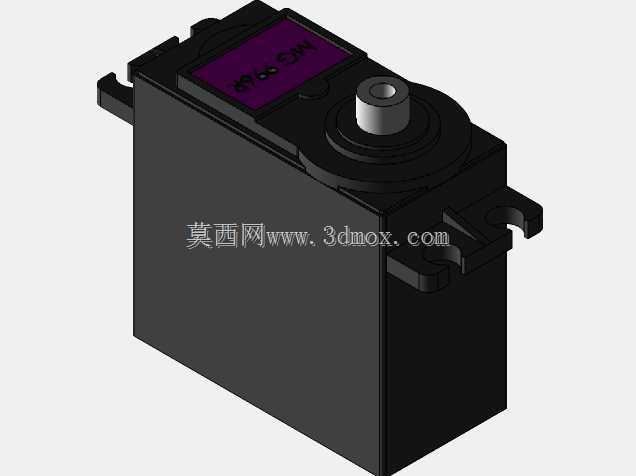

MG996R大扭矩舵机结构三维设计

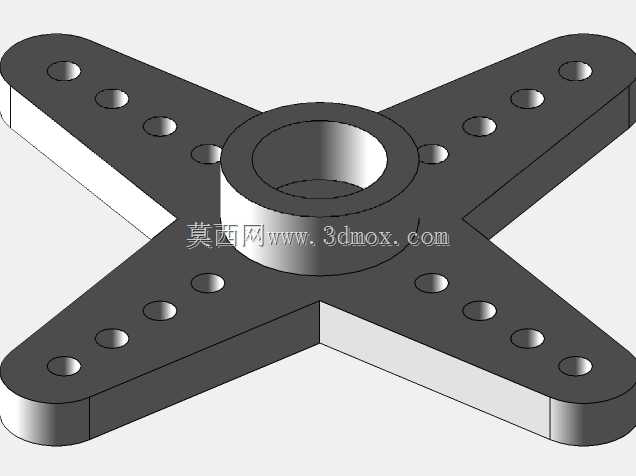

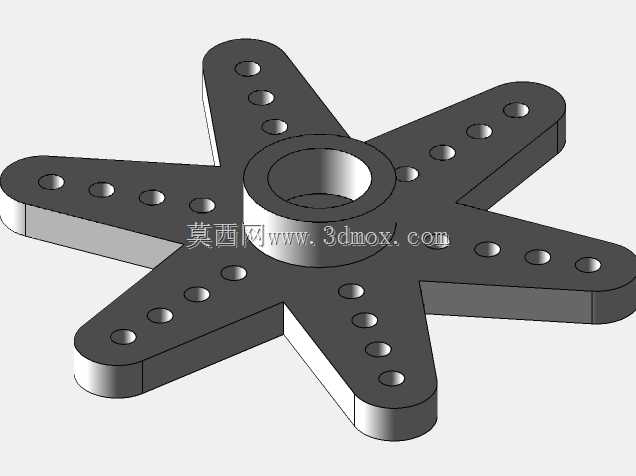

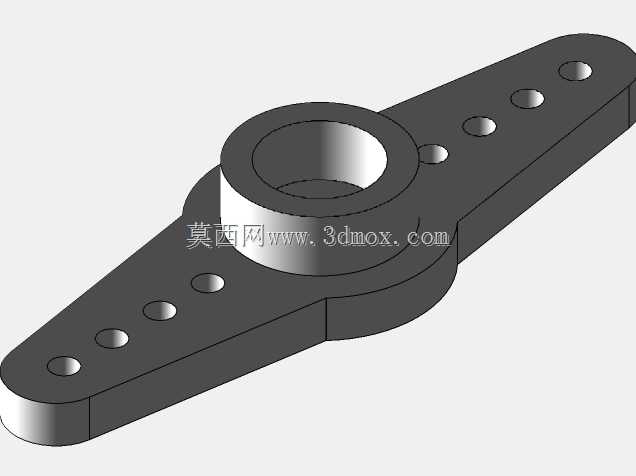

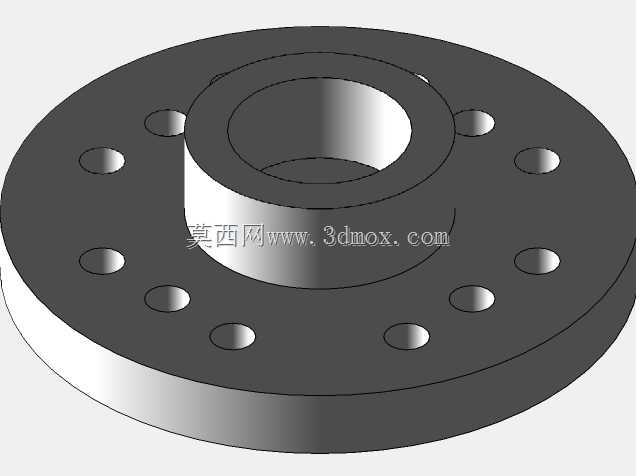

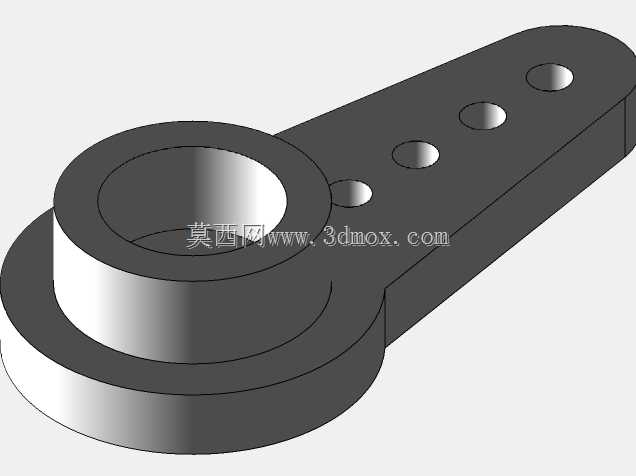

这款MG996R舵机是小型运动控制场景中应用极广的伺服执行部件，常被用于航模舵面控制、小型机器人关节驱动、智能小车转向机构、机械臂末端动作执行、自动化教具动作单元等场景，能够在负载工况下输出稳定的角度保持力与可控的转动行程，满足小空间内的精准角度定位需求。从实际用途来看，它可以接收控制信号输出指定角度的转动，既可以完成固定角度的位置保持，也可以按照指令实现连续的角度调节，在很多轻量化自动控制场景中，是替代复杂步进驱动方案的高性价比选择，不需要额外搭配复杂的减速组与驱动电路，仅需标准舵机控制信号即可完成动作输出，大幅降低小型运动机构的搭建门槛。从功能特性来看，这款舵机采用金属齿轮组传动结构，相比普通塑料齿轮舵机拥有更高的扭矩输出能力与抗冲击性能，在遇到瞬时负载波动时不容易出现打齿损坏的问题；顶部的标准舵机输出盘适配通用的舵机摇臂、舵盘配件，不需要额外定制连接结构即可和常见的支架、连杆完成装配；侧面的安装耳带有标准安装孔位，能够快速固定在各类机架、安装板上；尾部引出的信号连接线采用标准舵机接口，可直接对接主流的航模接收机、单片机控制板，接线逻辑简单清晰。在设计思路上，这款模型完整还原了舵机的真实结构，外壳采用分体式卡扣加螺丝固定的结构设计，既保证内部齿轮组、控制电路板、直流驱动电机的安装空间，也预留了足够的结构强度应对安装时的紧固力；内部的传动路径从直流电机输出轴开始，经过多级减速齿轮将高转速低扭矩的电机输出转化为低转速高扭矩的舵盘输出，齿轮的啮合间隙控制在合理范围，既保证转动顺畅也避免过大的回程间隙影响控制精度；顶部的输出轴带有轴承支撑结构，减少径向负载下的轴体晃动，提升舵机在带载转动时的稳定性。从外形尺寸与安装边界来看，模型还原了该款舵机的标准长方体外壳轮廓，两侧安装耳的孔距、孔径完全匹配实际产品的安装规范，输出轴的中心高度、突出外壳的尺寸都和实物保持一致，设计人员在做机构整体装配时，可以直接调用该模型完成安装位的预留、连杆运动路径的干涉检查，不需要反复测量实物尺寸调整安装结构，能够有效缩短小型运动机构的设计验证周期，提前排查装配过程中可能出现的结构干涉、安装空间不足等问题。
