压力容器立柱吊杆焊接机械手结构

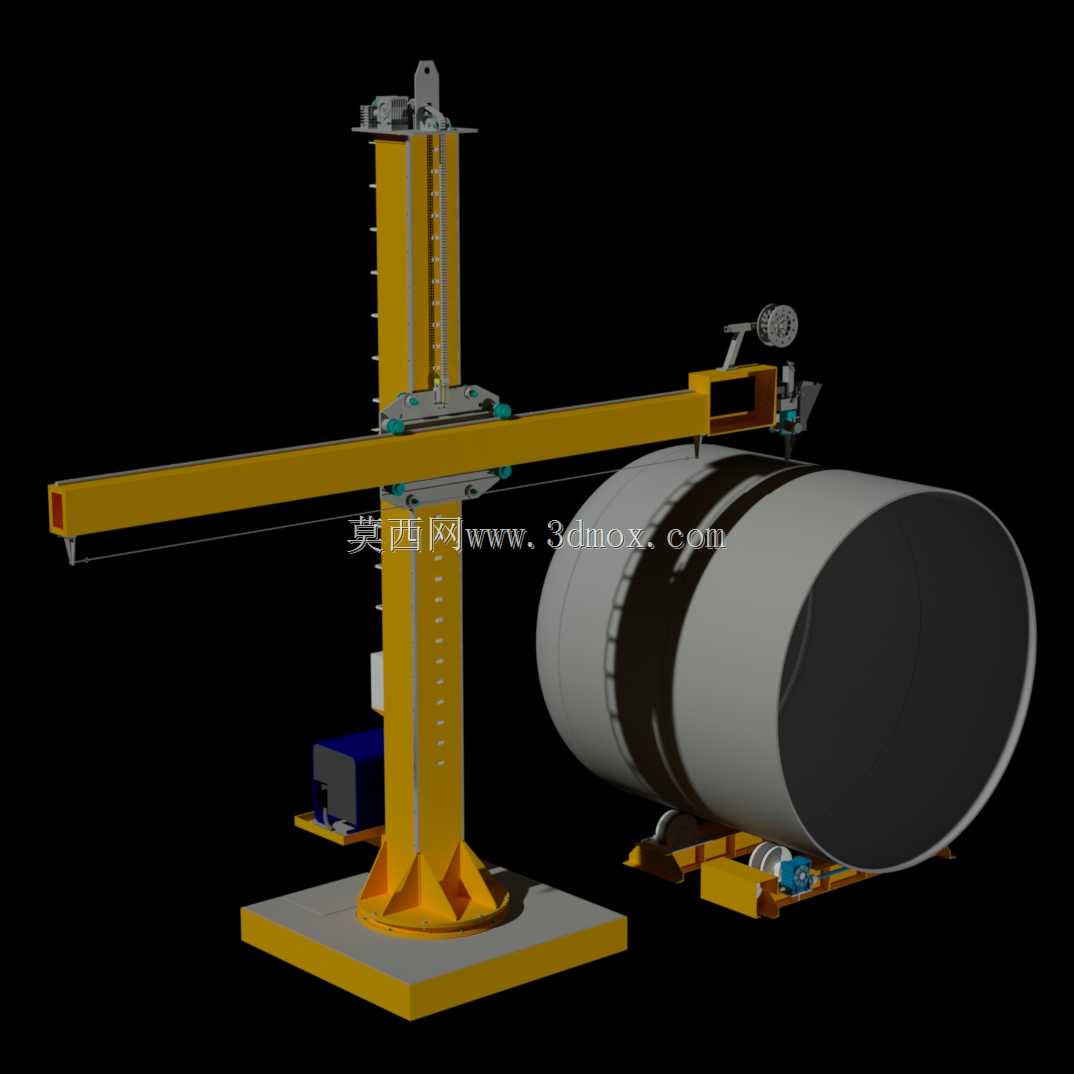

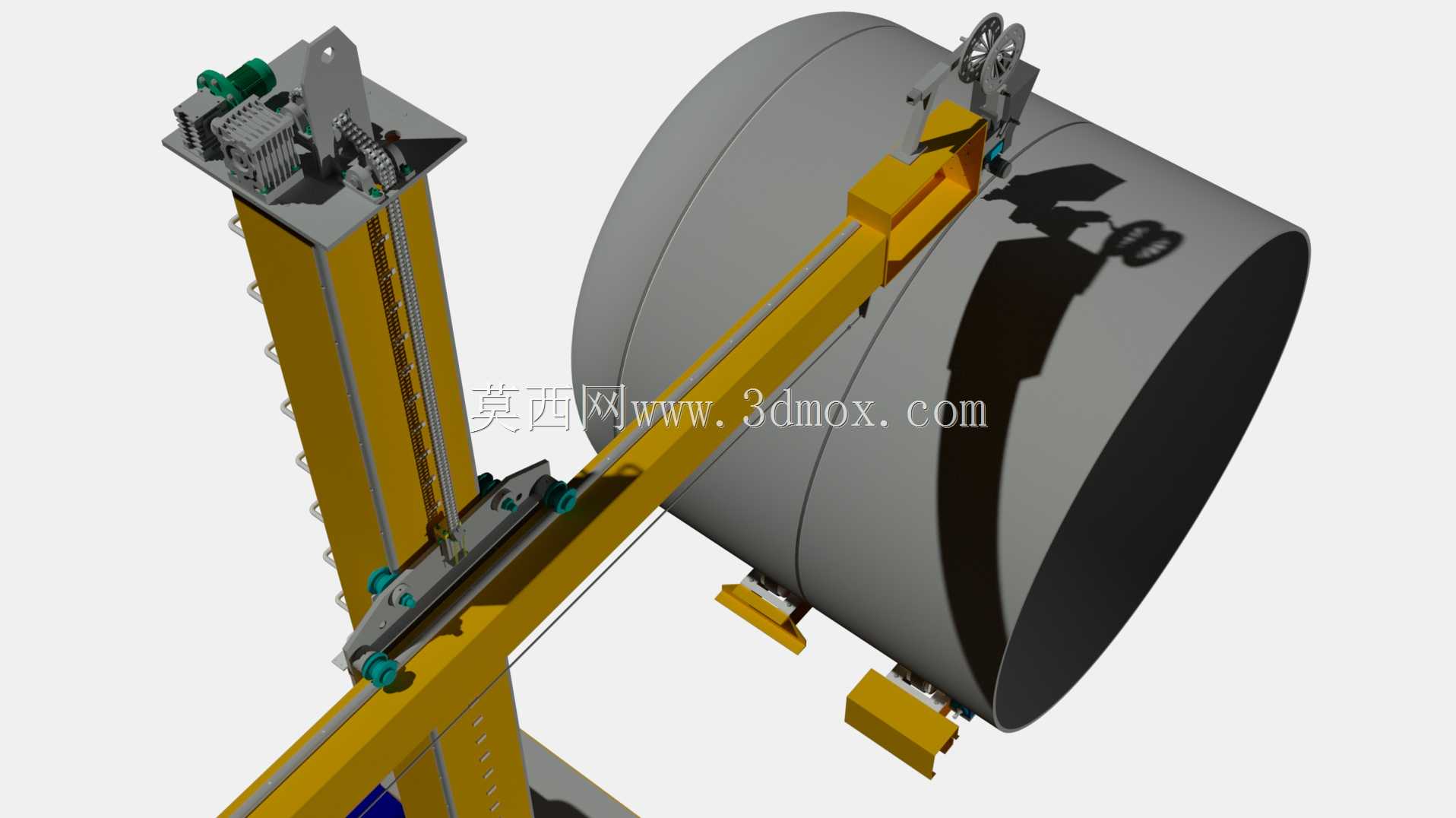

大直径厚壁压力容器环缝焊接长期存在焊枪走位偏移、吊杆夹持打滑的现场痛点，人工施焊时筒身转动的同轴度误差常导致焊缝余高不均，后续打磨返修量占到单道工序工时的三成以上。这套焊接机械手的结构设计完全围绕厚壁筒身环缝作业的公差适配展开，竖直升降立柱采用双直线导轨副搭配滚珠丝杠的传动组合，导轨安装面预留0.02mm的刮研余量，抵消立柱焊接加工后产生的内应力变形，避免滑座升降到高位时出现卡滞或抖动。横臂的俯仰调节机构没有采用常规的铰接锁紧结构，而是在铰接点两侧加装楔形顶紧块，焊枪抵达焊接位置后，楔形块靠气缸推力顶死铰接间隙，哪怕横臂伸出长度达到两米，焊枪端的径向跳动量也能控制在0.15mm以内，完全匹配厚壁焊缝多层多道焊的走位精度要求。筒身外侧的两组夹持定位块没有做成整体式刚性结构，每个定位块接触面都嵌装了聚氨酯缓冲垫，同时在定位块和横臂的连接座上设置了浮动弹簧，筒身转动出现圆度误差时，定位块能顺着筒壁轮廓自适应偏移，不会硬顶筒身造成转动负载骤增，也避免刚性接触刮伤筒身外壁的防腐预处理层。焊枪夹持座的微调滑台设置了十字方向的手动调节旋钮，调节刻度精度达到0.1mm，针对不同坡口角度的焊缝，操作人员不用拆卸任何紧固件就能快速调整焊枪的倾角和伸出长度，换型调试时间比传统焊接工装缩短近六成。整套结构的受力路径经过反复校核，横臂满伸状态下的最大挠度控制在0.2mm以内，不会因为长时间承重出现永久性变形，传动部件的防护盖板都做了折弯翻边设计，焊接飞溅落到盖板上会顺着斜面滑落，不会堆积在导轨或丝杠的接缝处，日常维护只需要定期清理盖板表面积渣，不用频繁拆解防护结构清理传动副。
