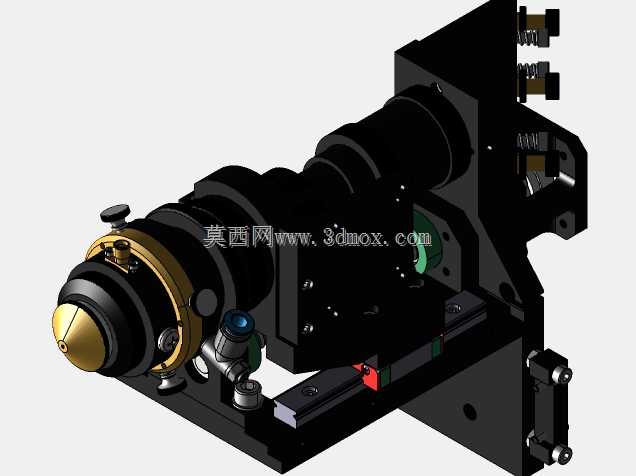

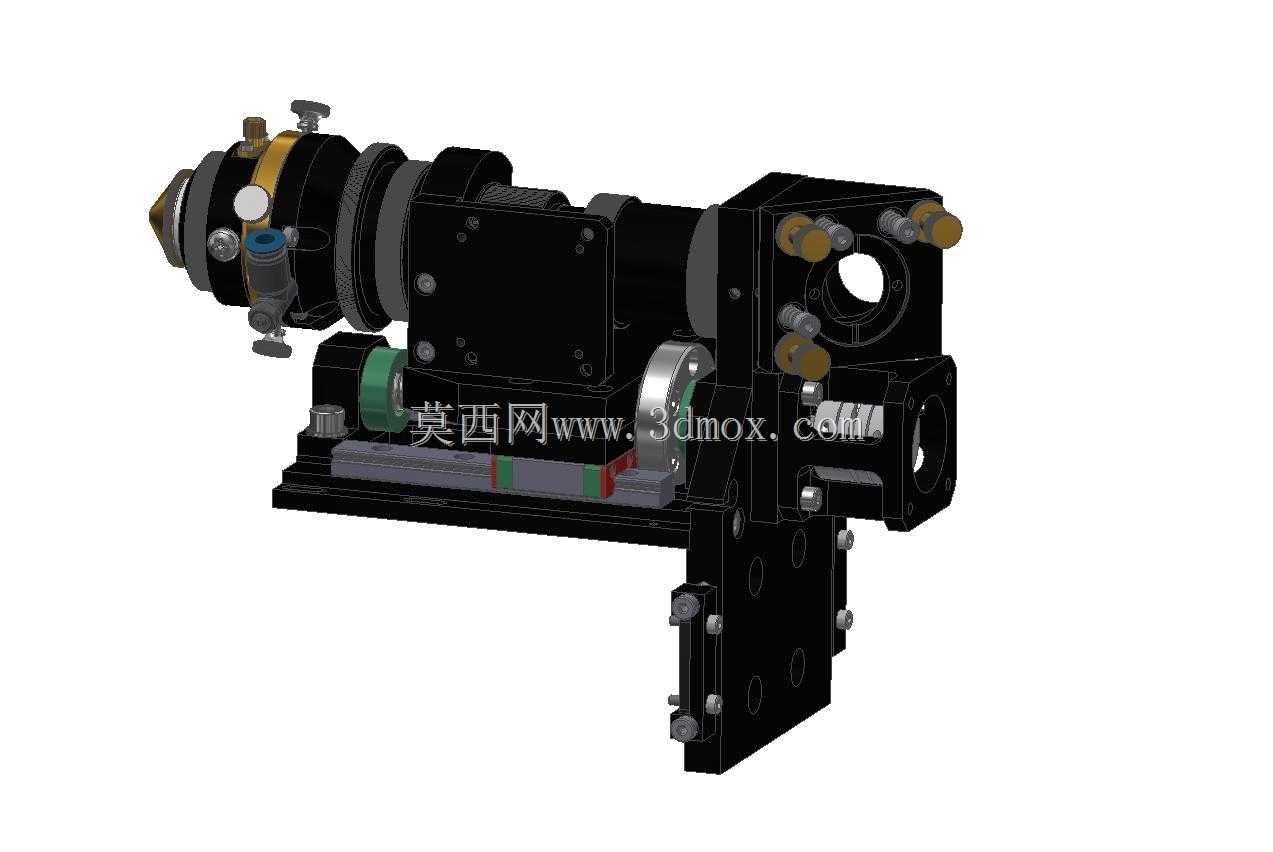

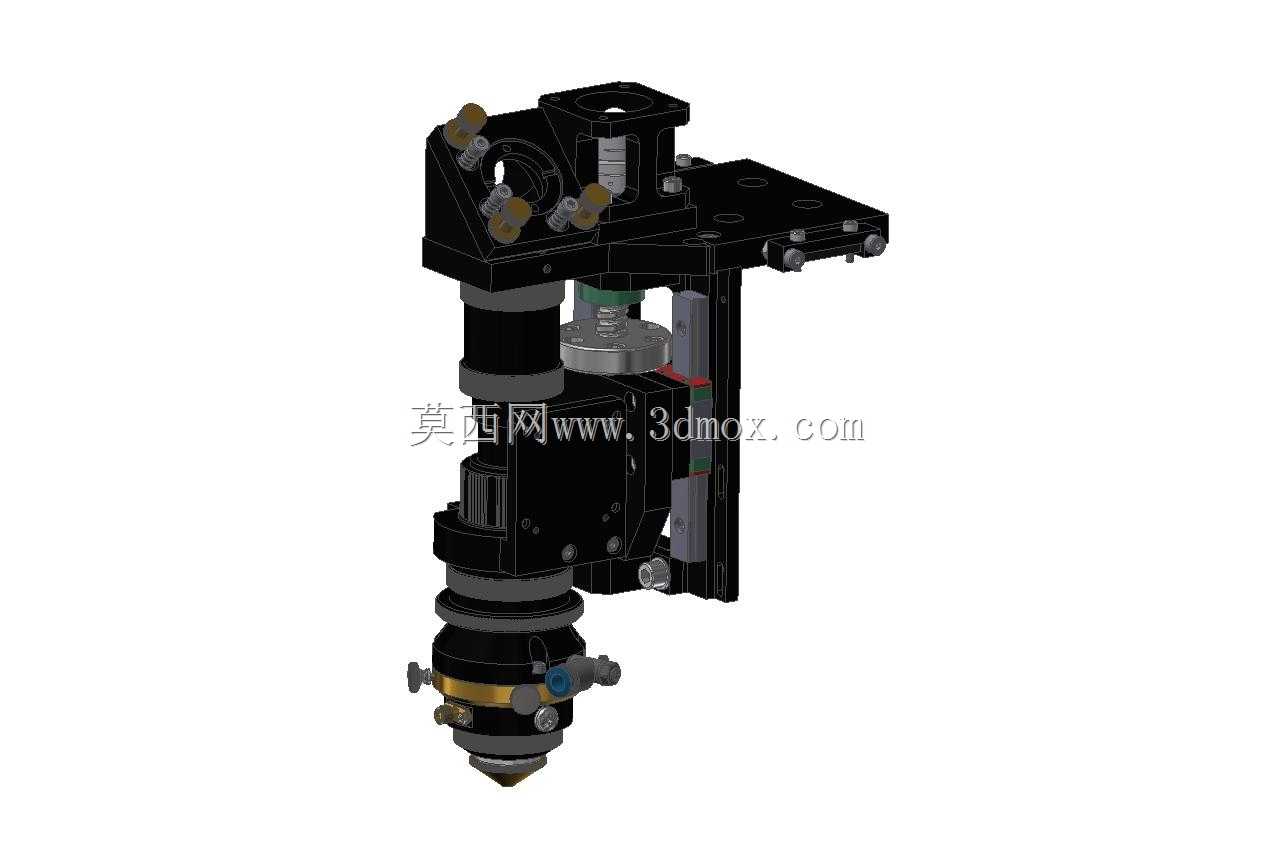

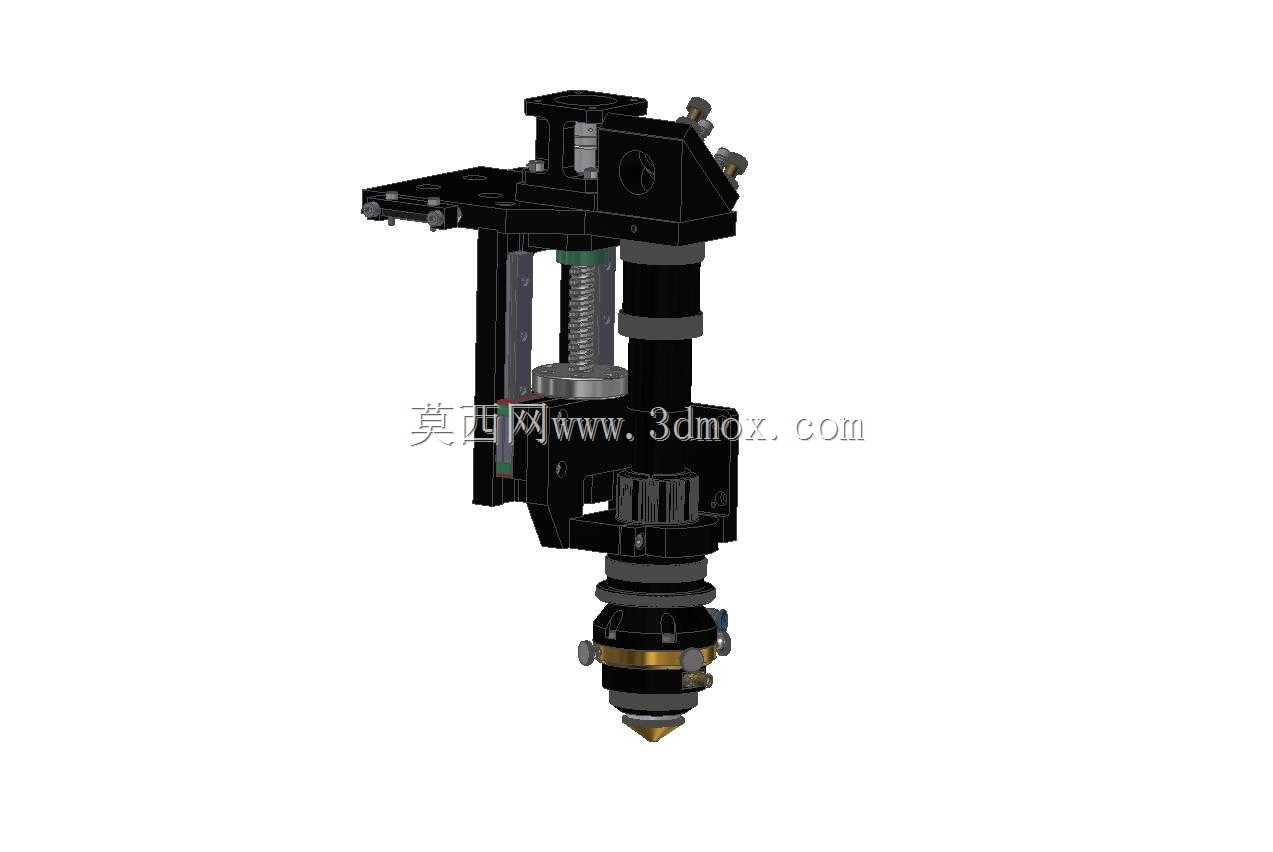

混合金属切割用CO2激光切割头结构

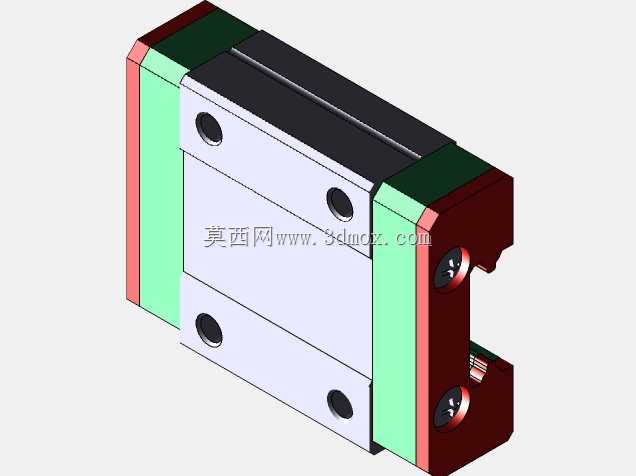

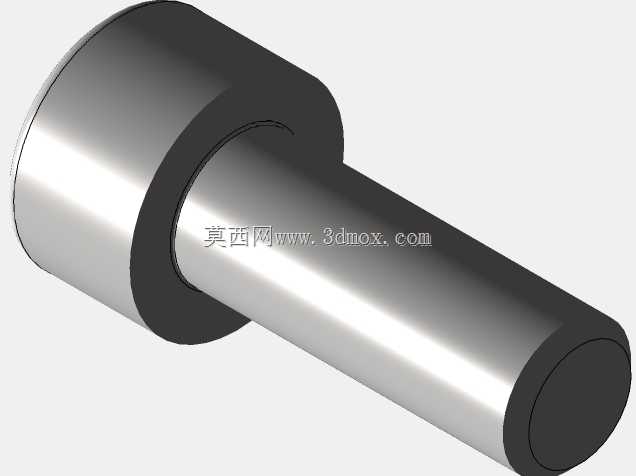

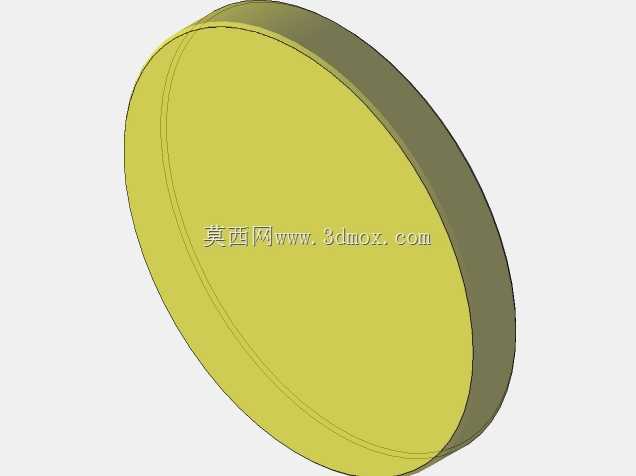

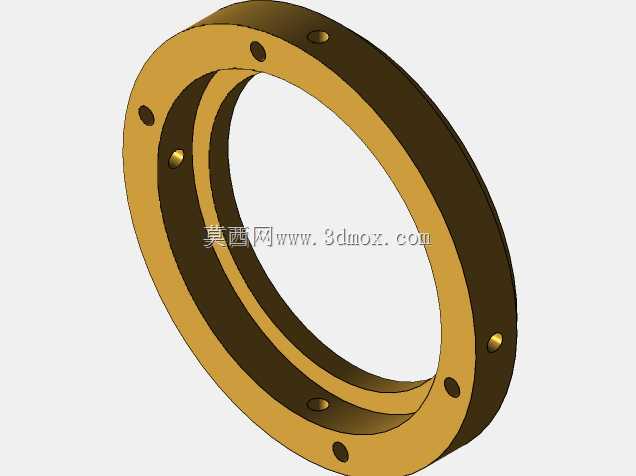

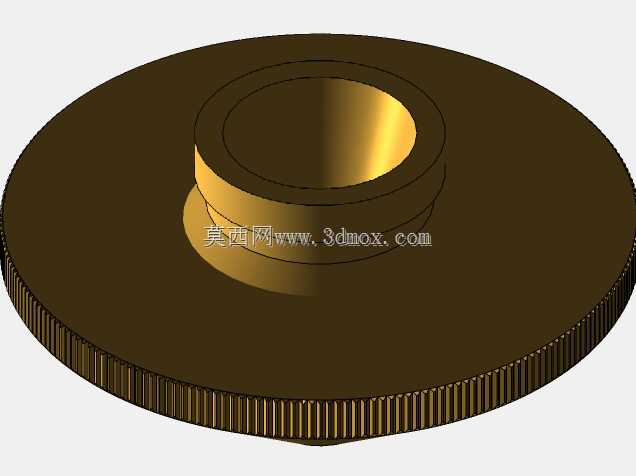

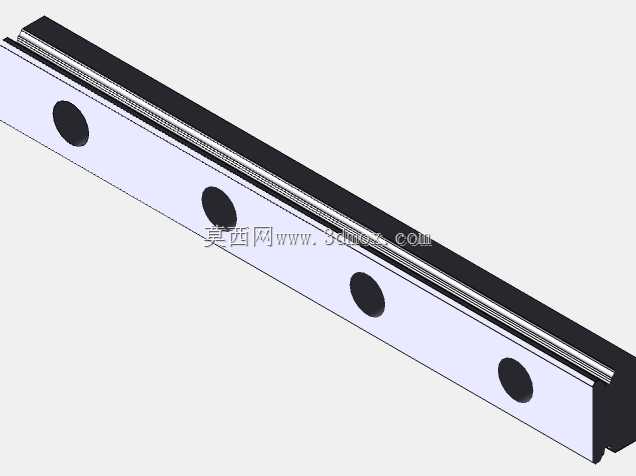

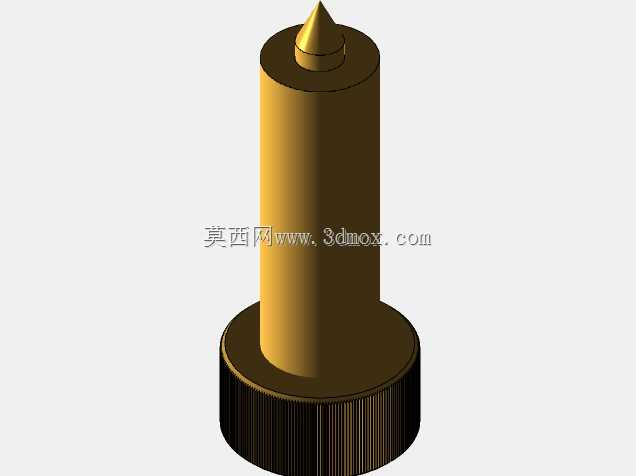

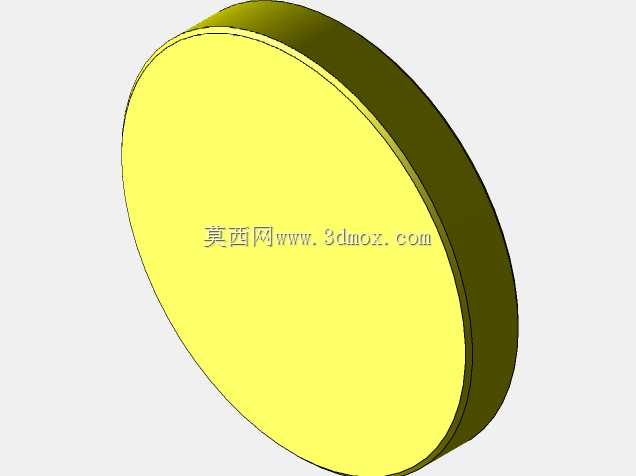

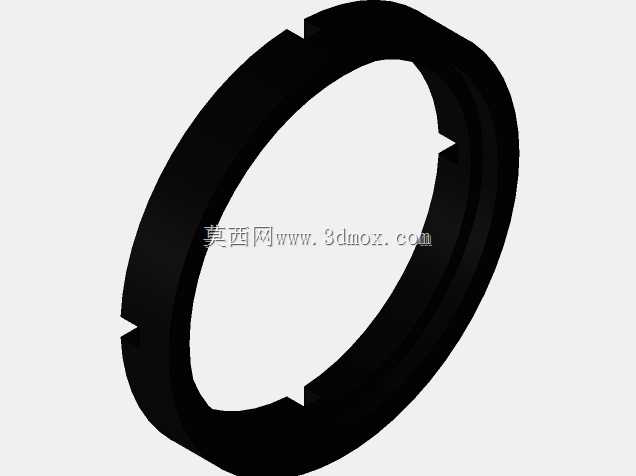

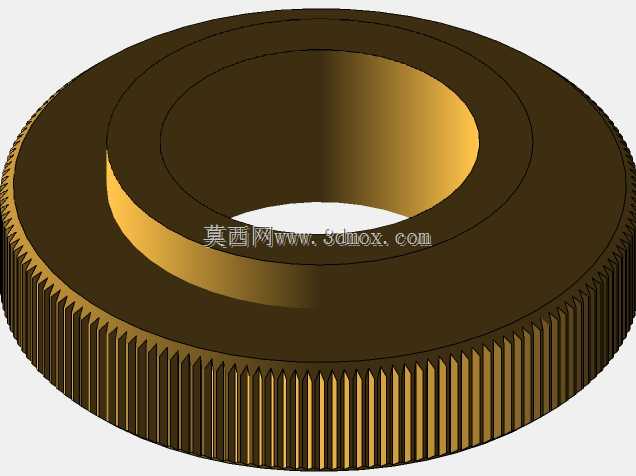

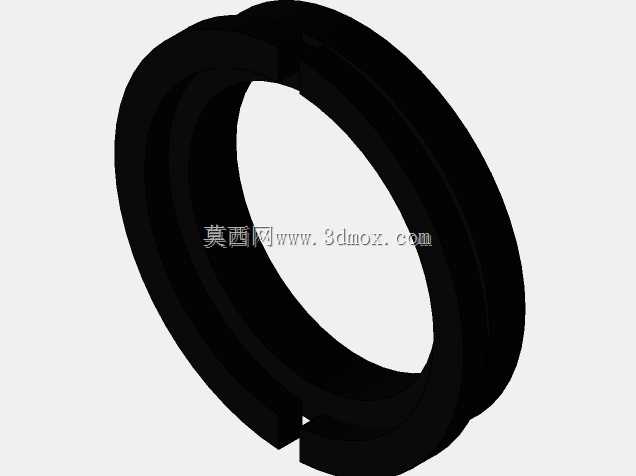

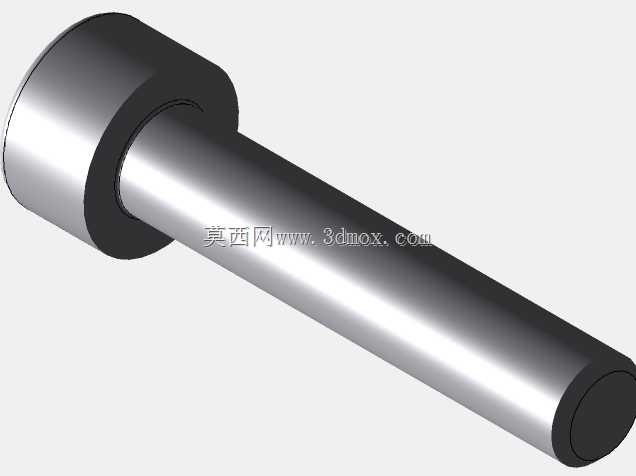

现场切割作业里，黑色金属与非金属混切工况一直是切割头损耗的重灾区，不同材质反射率差异大，焦点漂移、喷嘴积渣、镜组过热的问题往往在连续作业两三个小时后集中爆发，常规单焦距切割头很难兼顾两类材质的切割精度，频繁更换镜组又会拉低生产节拍。这套切割头结构把63.5mm与101.6mm两种焦距的镜组集成在同一主体内，省去了现场换镜的对位校准步骤，镜座周边的散热槽直接贴合主体金属骨架，连续作业时的热量能顺着竖向筋条快速导走，不会出现局部过热导致的镜片面型变形。喷嘴部位做了快拆式的卡扣设计，两个适配不同焦距的喷嘴都预装在卡位上，切换切割材质时只需要转动卡位环就能完成喷嘴对位，不用反复拧动螺纹找正同轴度，能避免螺纹磨损带来的喷嘴偏斜问题。竖向的升降丝杆做了防尘护套包裹，切割时飞溅的金属渣屑不会嵌进丝杆螺纹缝隙里，长期使用也不会出现升降卡滞的情况，侧边的导向柱和主体滑套之间留了0.02mm的配合公差，既保证升降时的顺滑度，又不会因为间隙过大出现焦点偏移。主体的黑色氧化处理层不是单纯做外观装饰，表层的致密氧化膜能抵挡切割时飞溅的高温熔渣灼烧，不会像普通喷漆层那样被烫出剥落坑，底部的铜质喷嘴导热速度快，积渣能很方便地清理掉，不会因为渣块堆积挡住激光光路。镜组的压圈做了防松设计，设备高速移动产生的振动不会让压圈松动移位，不用每次开机前都重新检查镜组紧固状态，混切作业时不用反复调整参数就能直接切换加工材质，能大幅降低现场操作人员的调试工作量，也能减少镜组、喷嘴这类易损件的非正常损耗。
