小型脚踏式点焊机结构设计

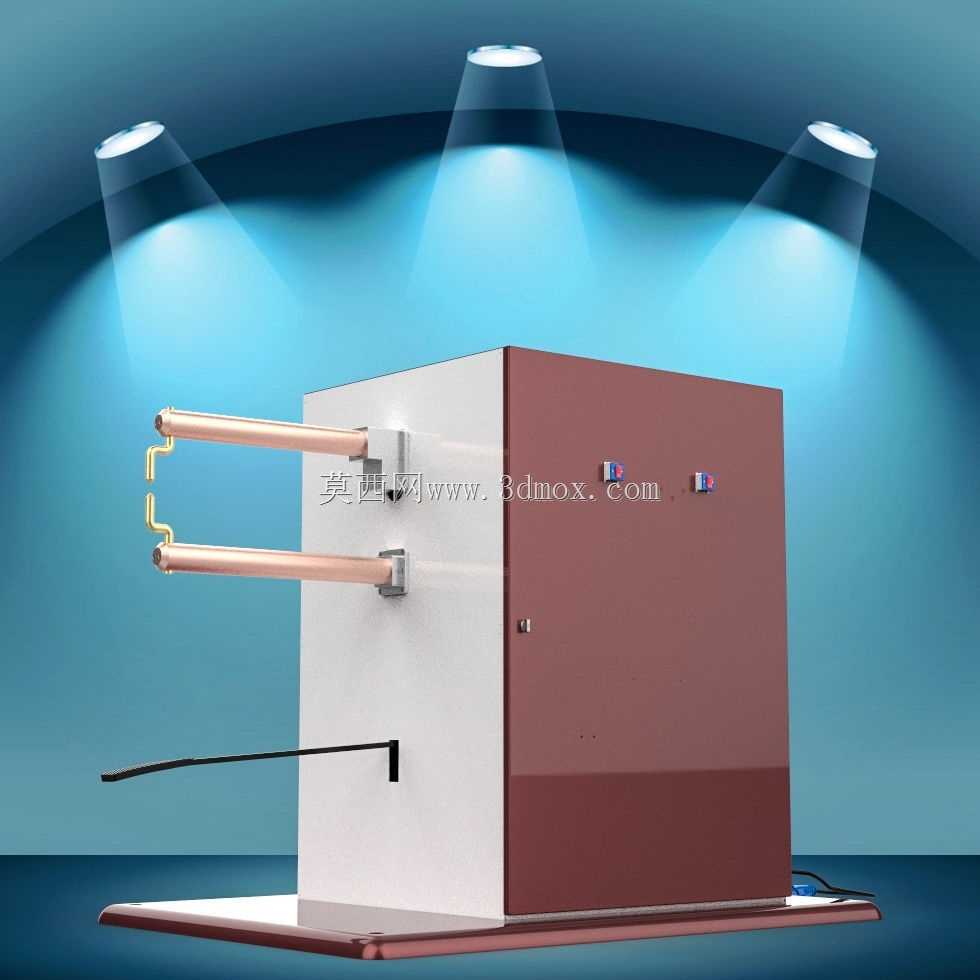

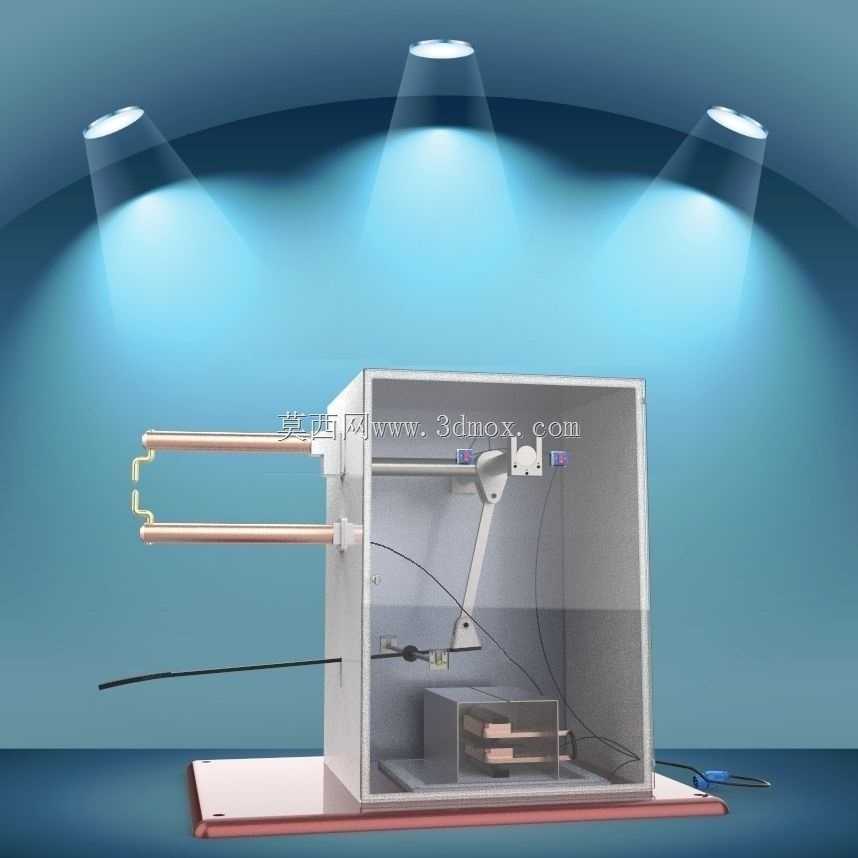

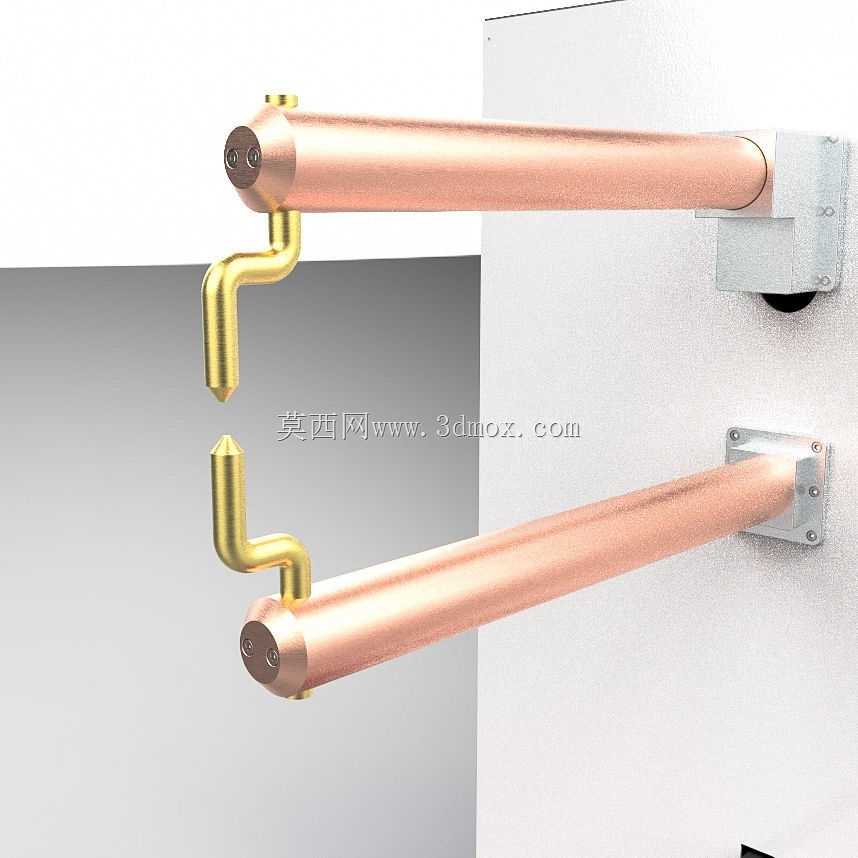

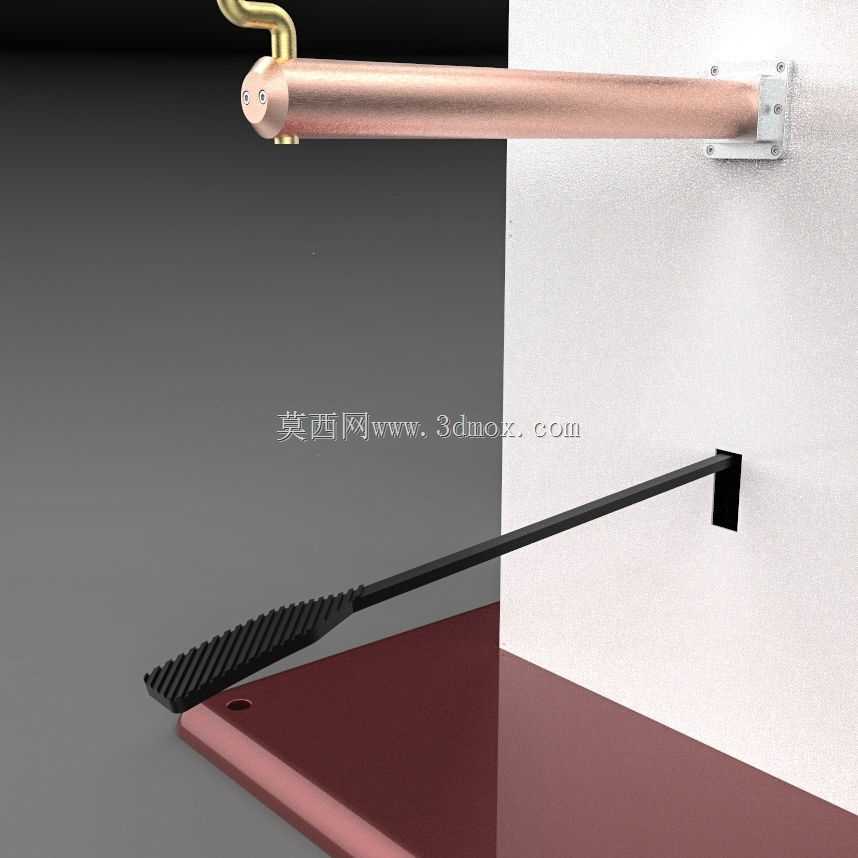

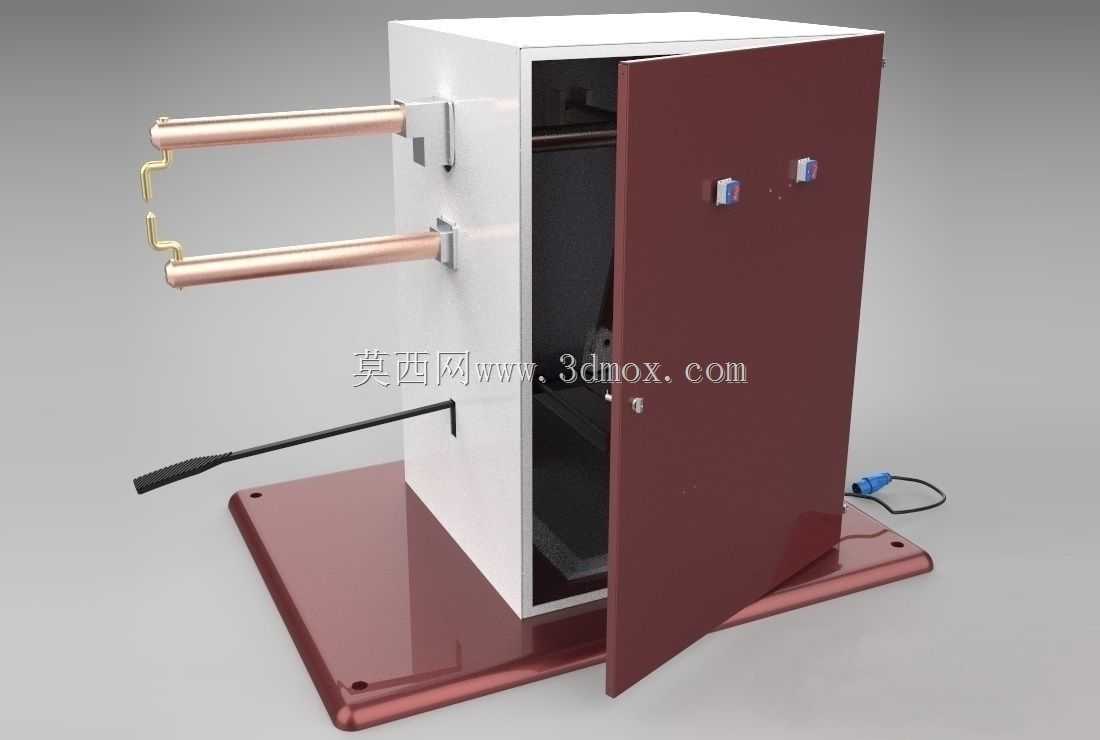

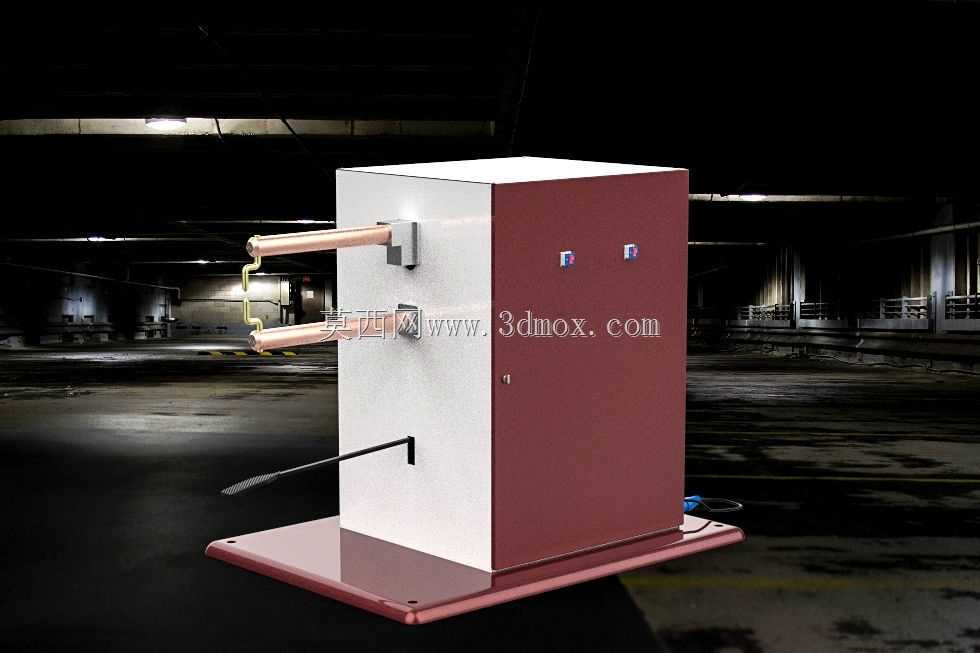

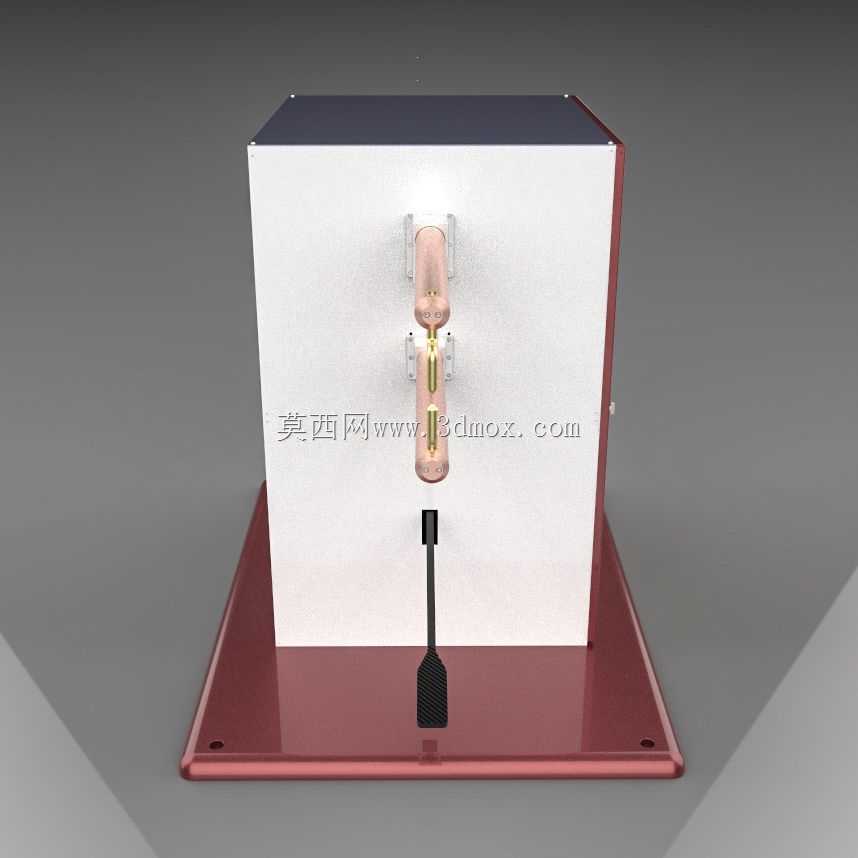

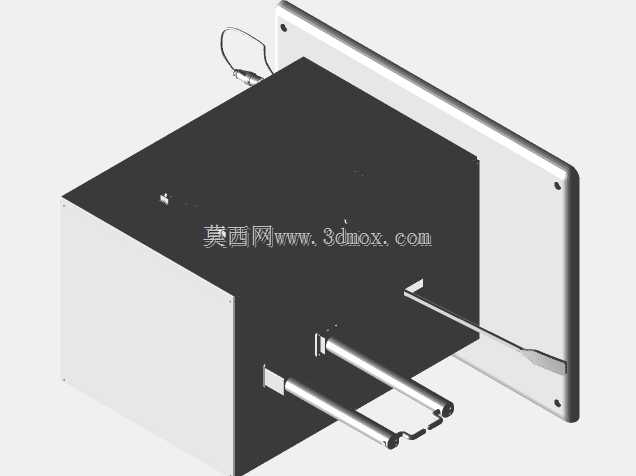

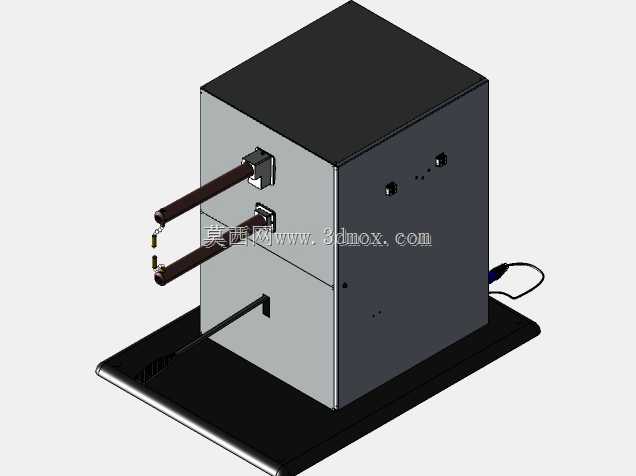

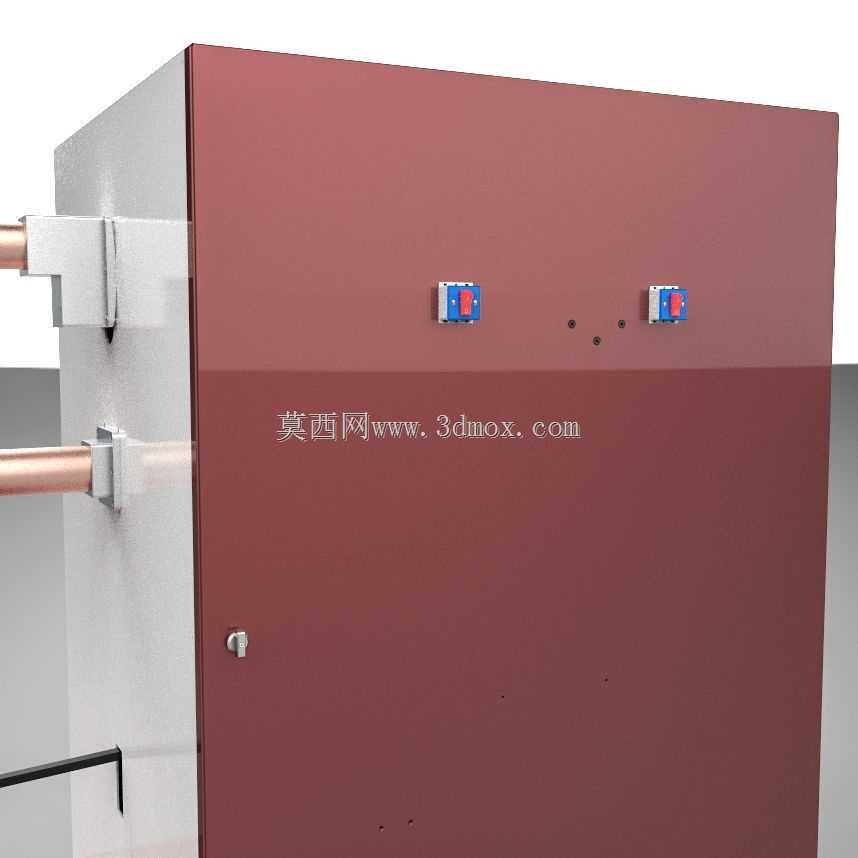

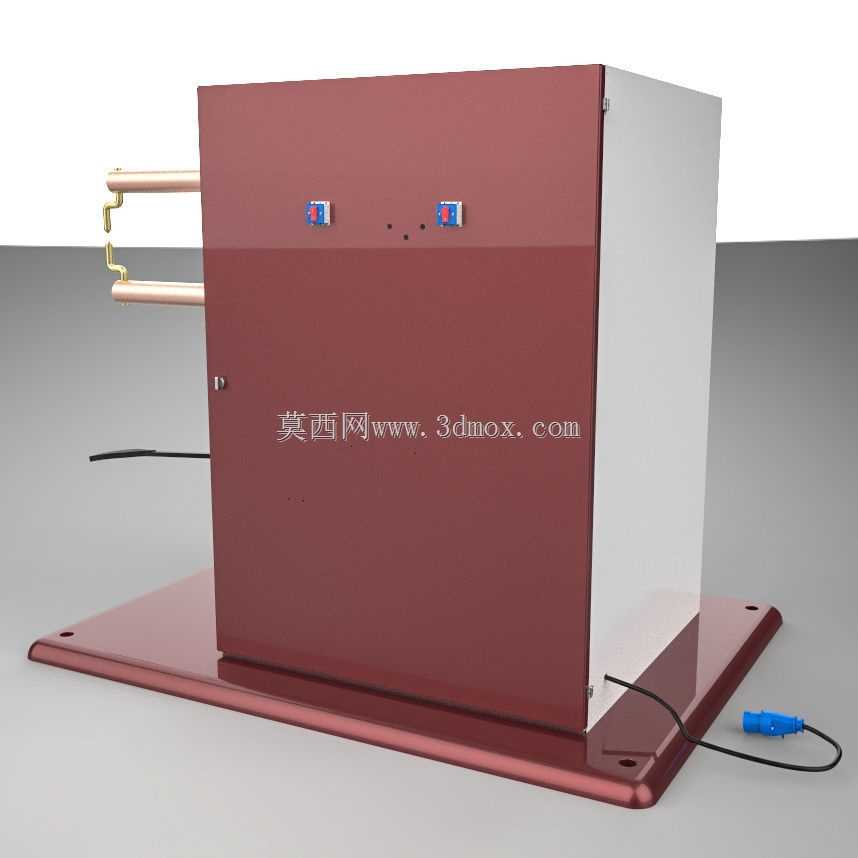

这款点焊机主要面向小型加工车间、五金维修站点、个体钣金加工作坊的日常焊接作业场景，可完成薄钢板、镀锌板、铁丝、小尺寸五金冲压件的电阻点焊作业，能够替代传统电弧焊完成小工件的快速拼接，尤其适合对焊接外观要求不高、追求焊接效率的小件加工场景，比如五金网片拼接、小型箱体钣金搭接、五金配件定位焊等作业，无需额外填充焊材，通电即可完成焊点熔接，作业过程无强光弧光、焊接烟尘更少，对小型作业空间的友好度更高。设备采用脚踏式控制逻辑，操作人员双手可以灵活调整待焊工件的位置，踩下踏板即可触发焊接回路完成点焊，双重安全开关的设计避免了误触触发的风险，作业安全性更有保障。整体结构采用开放式框架设计，核心的变压器单元集成在设备箱体内部，两根加长铜质电极臂从箱体正面伸出，电极臂的伸出长度预留了足够的操作空间，可适配一定尺寸范围内的箱体类、框架类工件焊接，电极头位置可根据焊接需求调整间距与伸出长度，适配不同厚度、不同搭接位置的工件焊接需求。设备的核心部件采用模块化设计思路，变压器既可以选用成品适配，也可根据加工需求自行绕制匹配功率，电极、踏板传动结构都设计为可快拆更换的结构，长期使用后电极磨损、传动件损耗都可以快速替换，无需整体更换设备。踏板传动采用连杆结构传递触发动作，关节位置的装配关系完全按照实际运动行程做1:1匹配，踩下踏板的行程与电极压紧、通电触发的时序完全匹配，不会出现空行程或者触发滞后的问题。设备整体底座采用平板式安装结构，放置在常规工作台面即可使用，无需额外做地基固定，整体外廓尺寸紧凑，不会占用过多车间操作空间，电极臂的水平伸出距离、垂直方向的可调范围，覆盖了常规小型五金工件、薄钣金件的焊接尺寸边界，日常加工中常见的0.5-3mm厚度低碳钢工件都可完成焊接作业，箱体内部预留了足够的走线与元件安装空间，电气接线布局规整，既方便日常检修维护，也避免了线路杂乱带来的安全隐患。
