手动轨道载重滑车承载导向结构

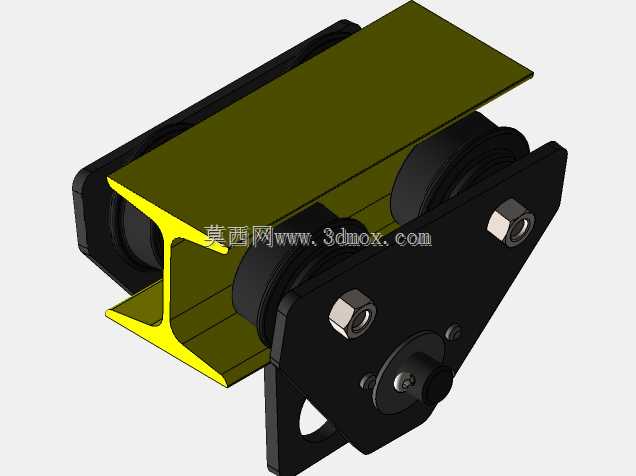

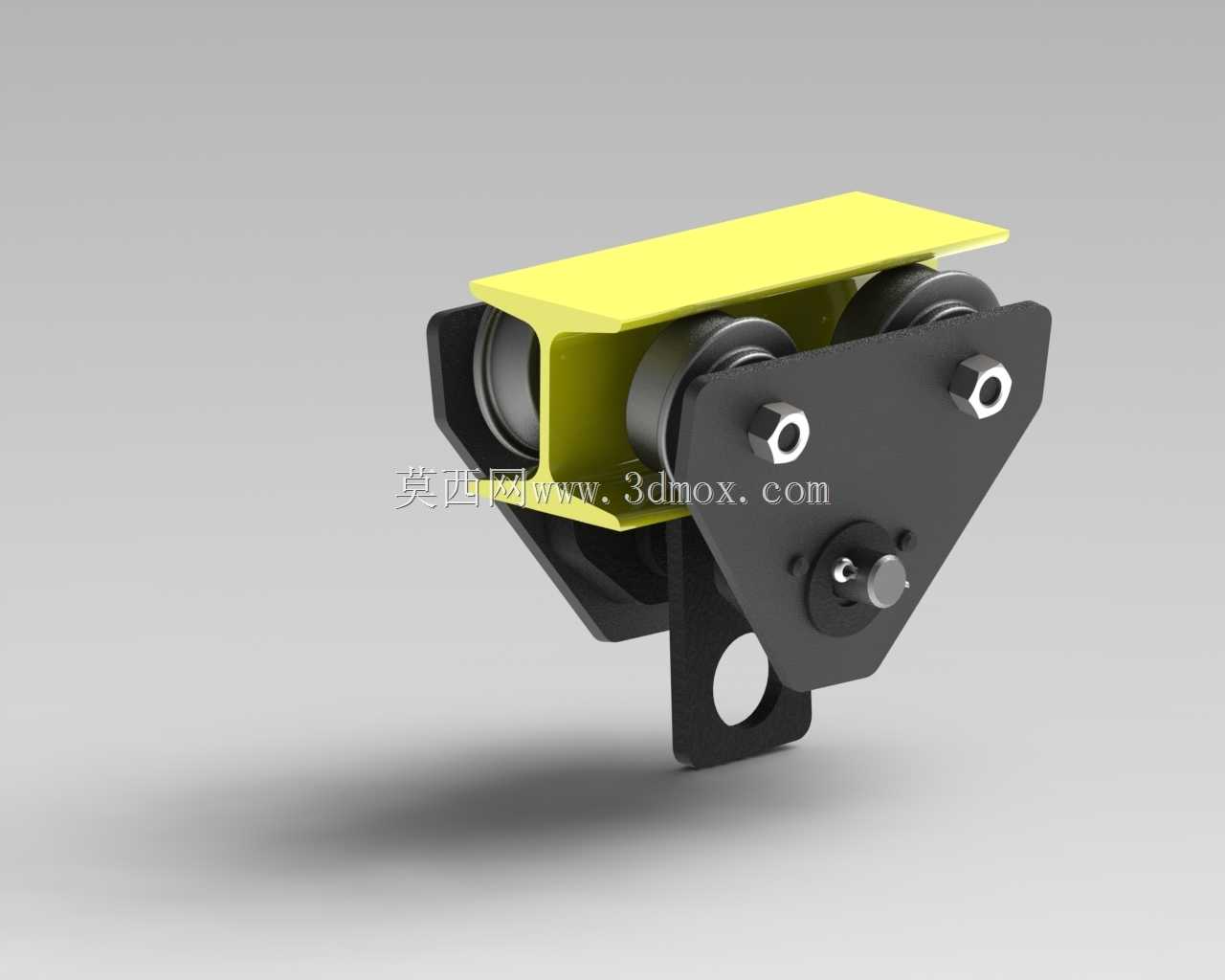

车间内轻型轨道的手动载物滑车常年面临轮组偏磨、挂载点形变的问题，常规焊接式滑车的轮座板与挂载支架直接焊死，轨道接缝处的硬冲击会直接传递到焊缝位置，使用半年以上就容易出现焊道开裂的隐患，轮组与轨道的接触间隙无法自适应调整，单轮受力过载的情况时有发生。这款滑车的三角主承力板采用整块板材激光切割成型，没有多余的拼接焊缝，两个上行走轮的轮座预留了微调间隙，装配时可以根据轨道的实际公差调整轮距，避免轮缘与轨道侧面硬摩擦，轮组内置的深沟球轴承直接压装在轮体内孔，没有额外的轴套转接，减少了传动过程中的旷量。黄色的上护板弯折成U型罩在轮组上方，既可以阻挡车间内的焊渣、灰尘落到轮组滚动面，也能作为轮组的上限位结构，避免滑车受到向上的冲击力时轮体从轨道脱出。下方的挂载吊孔做了翻边强化处理，直接在主承力板上一体切割成型，没有额外焊接吊耳，挂载时的拉力直接分散到整块三角板上，不会出现局部应力集中的问题。前端的锁紧旋钮可以在滑车停靠时顶住轨道下沿，防止作业过程中滑车意外滑移，旋钮的螺纹孔直接在主承力板上攻丝，没有额外焊接螺母座，减少了装配时的同轴度误差。轮组的安装螺栓采用防松螺母锁紧，长期在震动工况下使用也不会出现松脱的问题，主承力板的边角都做了倒角处理，没有尖锐的毛刺，装配和搬运过程中不会划伤操作人员。护板与主承力板之间采用卡扣加螺栓的双重固定方式，日常维护时拆开护板就能直接给轮组轴承加注润滑脂，不需要完全拆解整个滑车，适配车间内日常快速维保的需求。
