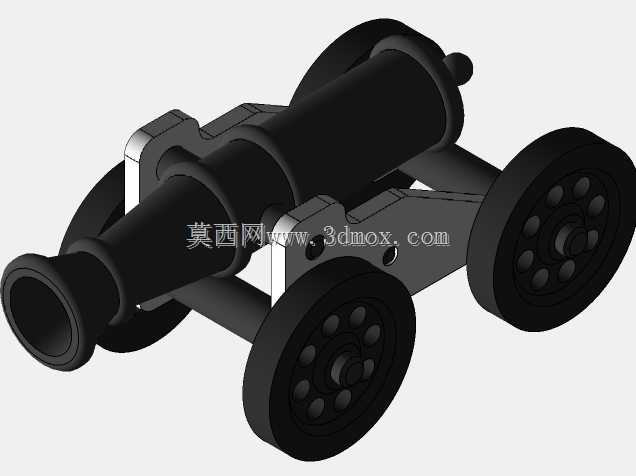

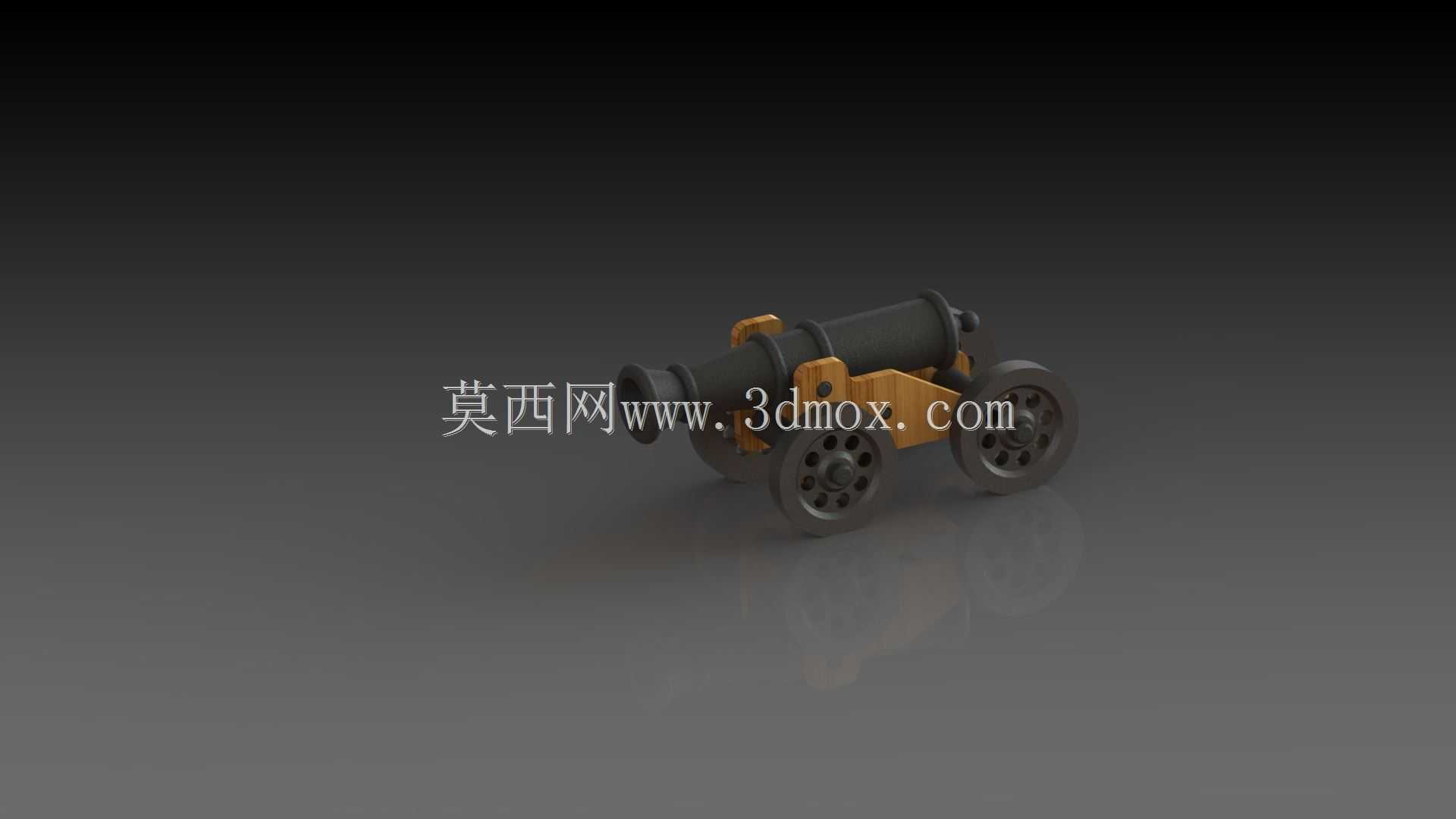

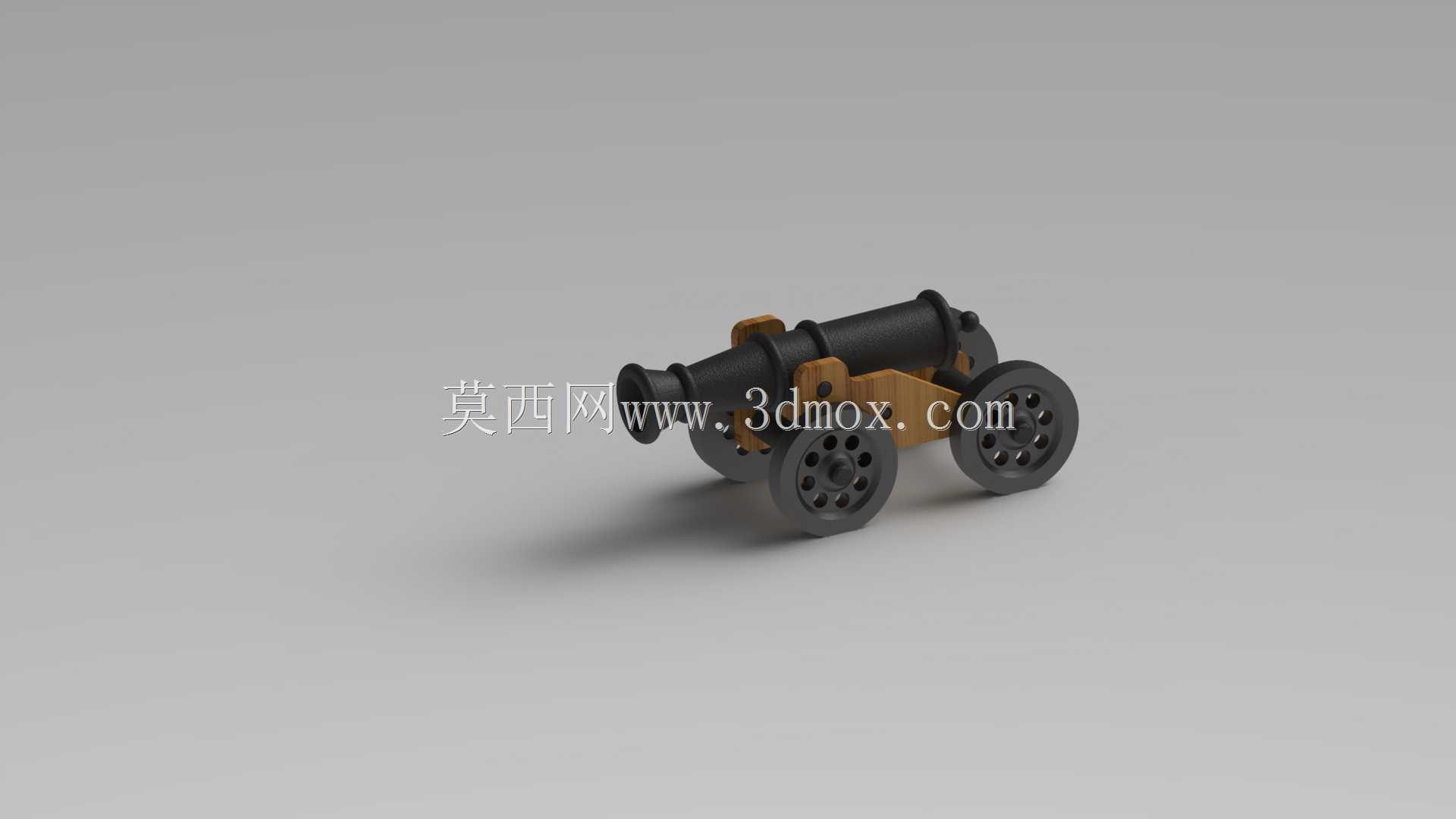

复古轮式微型加农炮结构设计作品

　　这款微型轮式加农炮的结构设计，在做方案初期就没有走常规等比例缩放的路线，而是先把实际使用场景的边界划清楚——它既可以作为文创展陈的动态演示摆件，也能嵌入科普教具的机械传动演示模块，甚至可以适配小型影视道具组的特写拍摄需求，不需要额外做结构补强就能满足近距离镜头的细节呈现要求。先从安装边界说起，整个炮体连轮架的横向宽度控制在120mm以内，炮管轴线到支撑平面的垂直高度为75mm，炮口到尾架的纵向总长不超过180mm，不管是放在标准尺寸的亚克力展示盒里，还是固定在科普展墙的嵌入式安装位上，都不会出现干涉问题，底部轮架预留的两个M3螺纹安装孔，能直接和常见的展台固定支架适配，不需要额外做转接件。

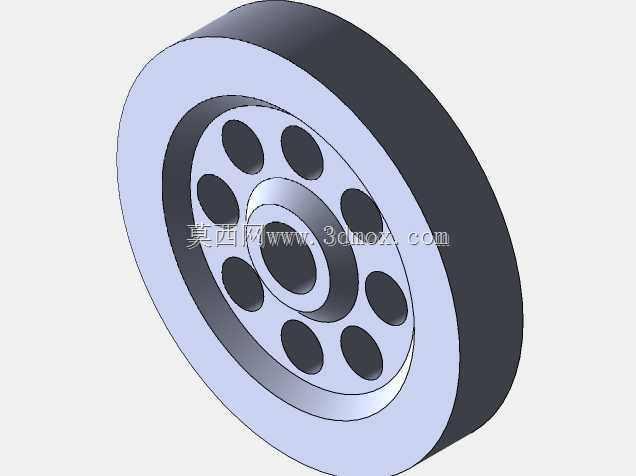

　　功能特性上，没有做多余的装饰性结构，所有外露部件都对应真实火炮的功能逻辑：炮管和炮架的连接采用了可俯仰的铰接结构，俯仰角度调节范围在-5度到30度之间，铰接位置的阻尼靠铜质摩擦片实现，调整到任意角度都能保持稳定，不会出现溜炮的问题；两侧的轮组不是单纯的装饰件，轮轴和炮架之间做了间隙配合，手推的时候能顺畅滚动，轮面做了细微的防滑纹理，放在光滑的展台上不会轻易滑动；炮尾的堵头采用了快拆结构，不需要专用工具就能拧开，方便清理内部的演示用填充物，也能适配后续加装小型发声发光模块的改造需求。

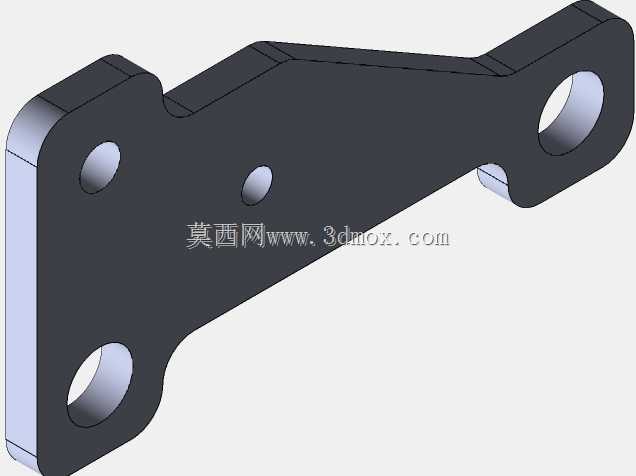

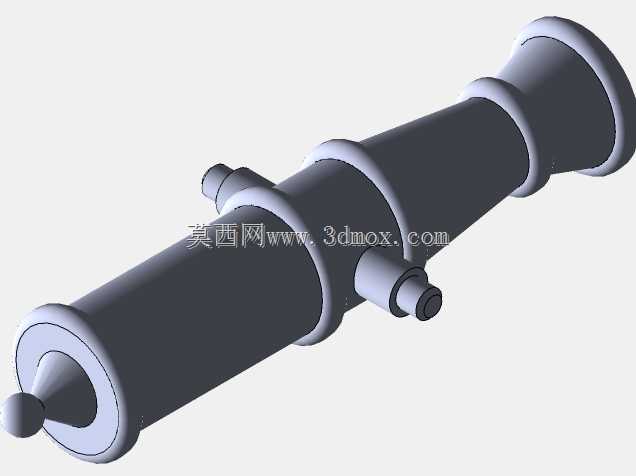

　　设计思路上，一开始就规避了微缩模型常见的细节丢失问题，炮管外壁的加强箍、炮架上的固定铆钉、轮辐的减重凹槽这些细节，都按照真实加农炮的结构比例做了还原，没有为了建模省事把这些结构做成贴图；炮架的支撑结构做了优化，把真实火炮上的复杂木质架体简化成了两块对称的金属支架，既保留了原有的视觉识别特征，又降低了加工难度，如果要做实物打样，不管是用3D打印还是金属铣削，都能一次成型，不需要做太多的后处理；炮身和炮架的连接位置做了限位结构，俯仰到最大角度的时候会被刚性挡住，不会因为角度过大出现结构脱开的问题。

　　从实际应用的角度看，这个结构的适配性很强，如果用于科普教学，可以把铰接位置的摩擦片换成带刻度的分度盘，就能直观演示火炮俯仰角度和射程的对应关系；如果用于文创摆件，可以在炮架侧面预留的凹槽里嵌入定制的金属铭牌，不需要破坏原有结构；如果用于影视道具，只需要把炮管内壁做轻微的做旧处理，就能满足特写镜头的质感要求，轮组的滚动顺畅度也能满足短距离移动拍摄的需求。整个结构的壁厚都控制在1.5mm以上，不管是用PLA材料3D打印，还是用锌合金做压铸，都不会出现壁厚不足导致的变形问题，各个部件的装配间隙预留了0.2mm的公差，就算是用普通的FDM打印机打样，也能顺利装配，不需要反复打磨修件。

　　另外在结构细节上，炮管的内壁做了光滑处理，没有多余的加强筋，要是后续需要改造为发射软质弹丸的演示模型，只需要在炮尾加装简单的弹力结构就能实现，不需要对原有炮身结构做大规模修改；轮轴的两端做了防脱卡簧槽，安装的时候卡上标准的1mm卡簧就能防止轮子脱落，不需要额外做胶粘固定，方便后期拆解维护；炮架底部的两个支撑脚做了圆角处理，放在平面上的时候不会刮伤展台表面，支撑脚的接触面积做了加大处理，就算炮身俯仰到最大角度，整个结构的重心也落在支撑面以内，不会出现倾翻的问题。
