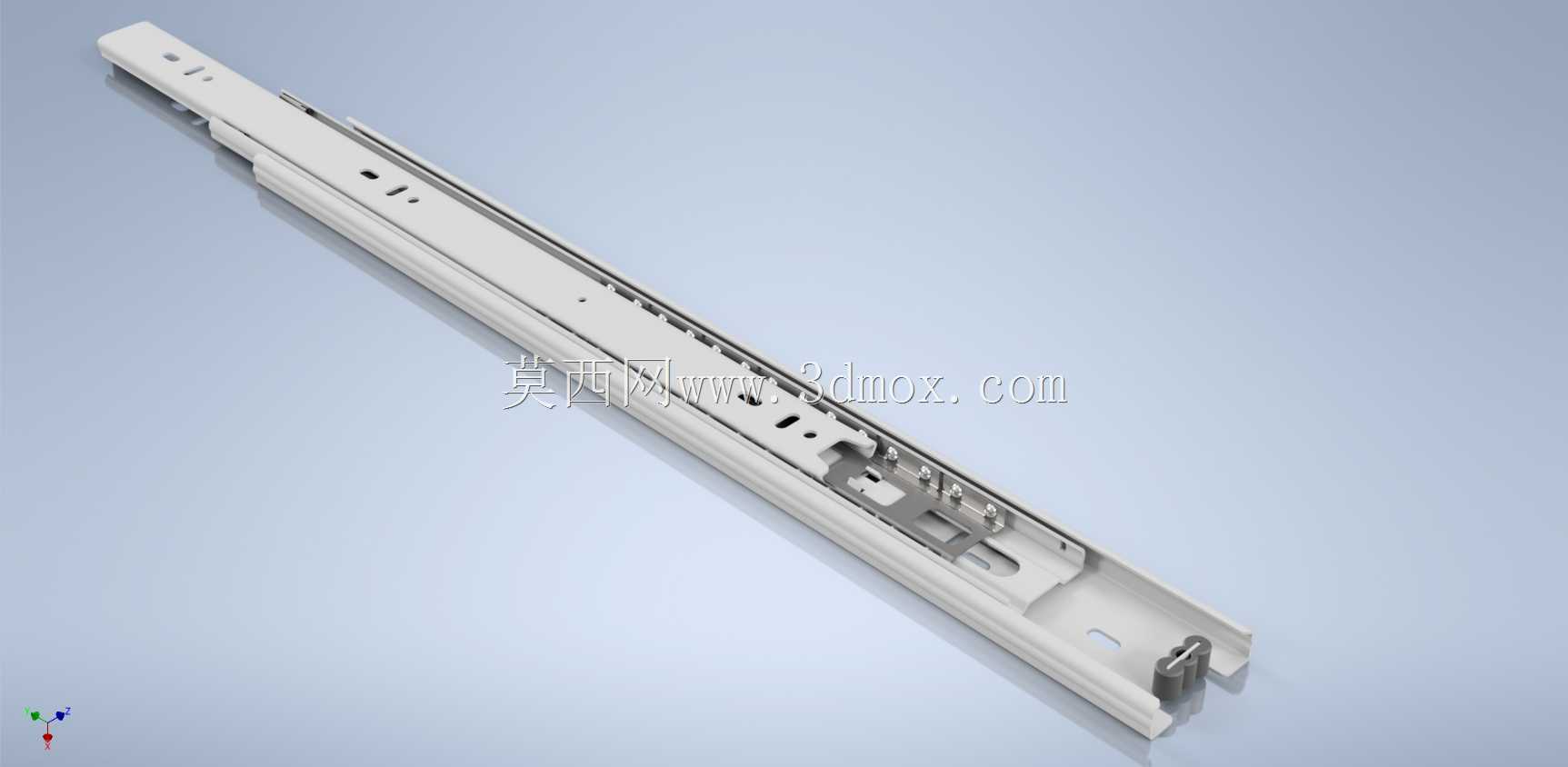

400mm侧装抽拉式承重支承滑轨

常规抽屉滑轨在满负载抽拉时，常出现轨身形变、滚珠卡滞、侧摆量超差的问题，根源在于轨身截面的抗弯模量设计不足，以及安装孔位的应力集中点没有做分散处理。这款400mm规格的支承轨，在截面设计上做了针对性的调整，轨身侧壁的弯折边做了双层叠压加强，在不增加整体材料厚度的前提下，将竖直方向的抗弯刚度提升了近三成，满负载状态下抽拉时轨身中部的下挠量控制在0.15mm以内，不会出现滚珠蹭到轨壁的阻滞感。轨身表面的安装孔位做了长短腰孔与圆孔的交错排布，长孔用于安装时的前后位置微调，圆孔用于最终的定位锁止，避免了全圆孔设计带来的安装对位困难，也消除了全长孔设计在长期使用后出现的固定螺丝滑移松脱隐患。滚珠保持架的卡位槽做了微小的倒角过渡，滚珠滚动时不会出现硬接触的异响，抽拉全程的阻尼感均匀一致，不会出现前段松垮后段卡紧的问题。轨身末端的限位挡块做了嵌入式的铆接固定，而非传统的冲压翻边限位，在抽拉到极限位置时的抗冲击能力更强，即使快速抽拉到位也不会出现挡块变形脱落的情况。轨身表面的镀锌层厚度控制在8μm左右，兼顾了防锈能力与滑动时的顺滑度，不会因为镀层过厚导致滚珠与轨身的配合间隙变小，也不会因为镀层过薄在潮湿环境下出现锈斑卡滞。针对家具使用场景下的侧向外力，轨身的侧边配合间隙控制在0.1mm以内，抽拉时的左右侧摆量极小，不会出现抽屉晃动剐蹭柜体的问题，同时预留的微小间隙也能抵消柜体安装时的少量平面度误差，不会因为柜体轻微变形导致滑轨卡死。
