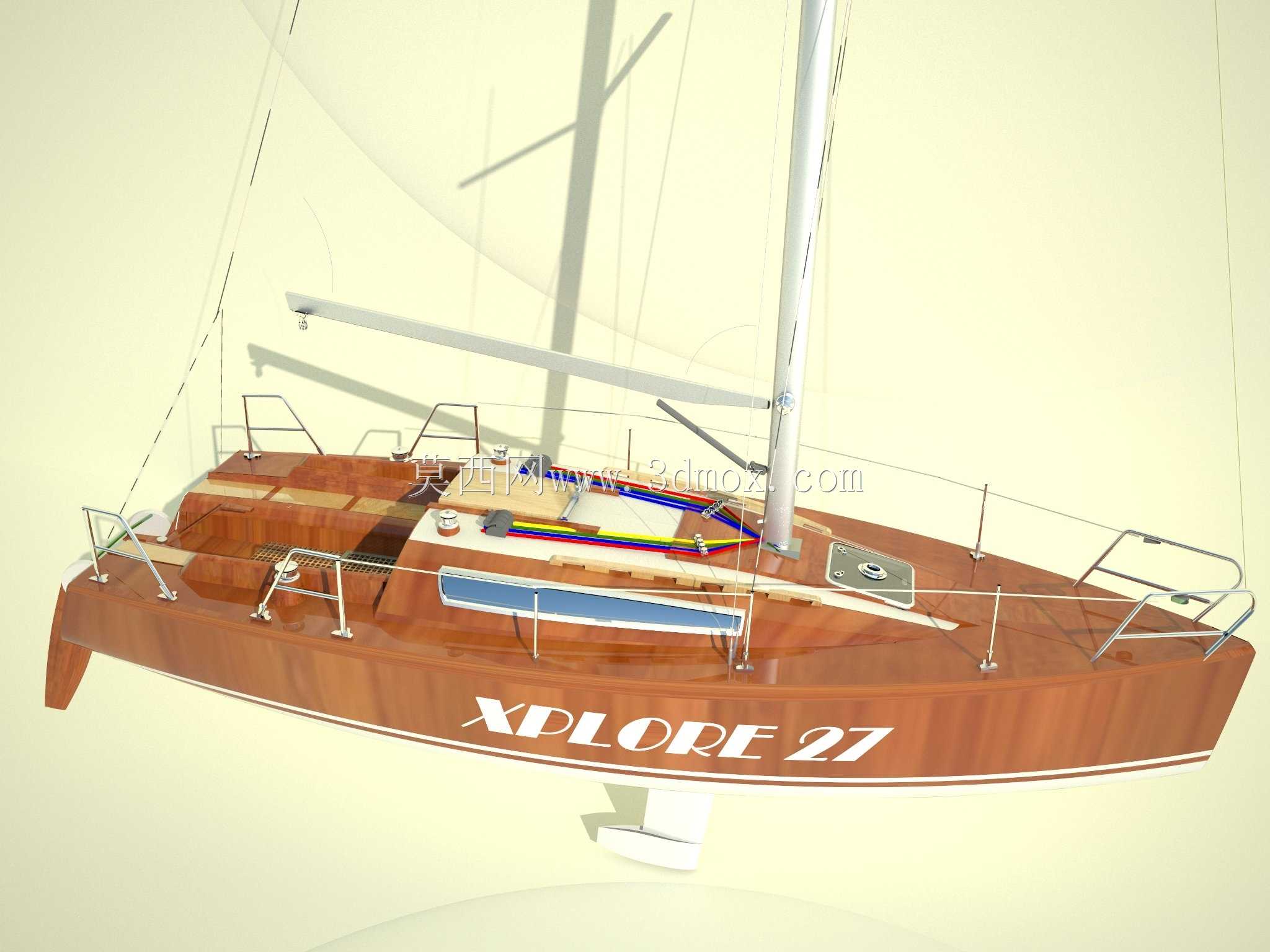

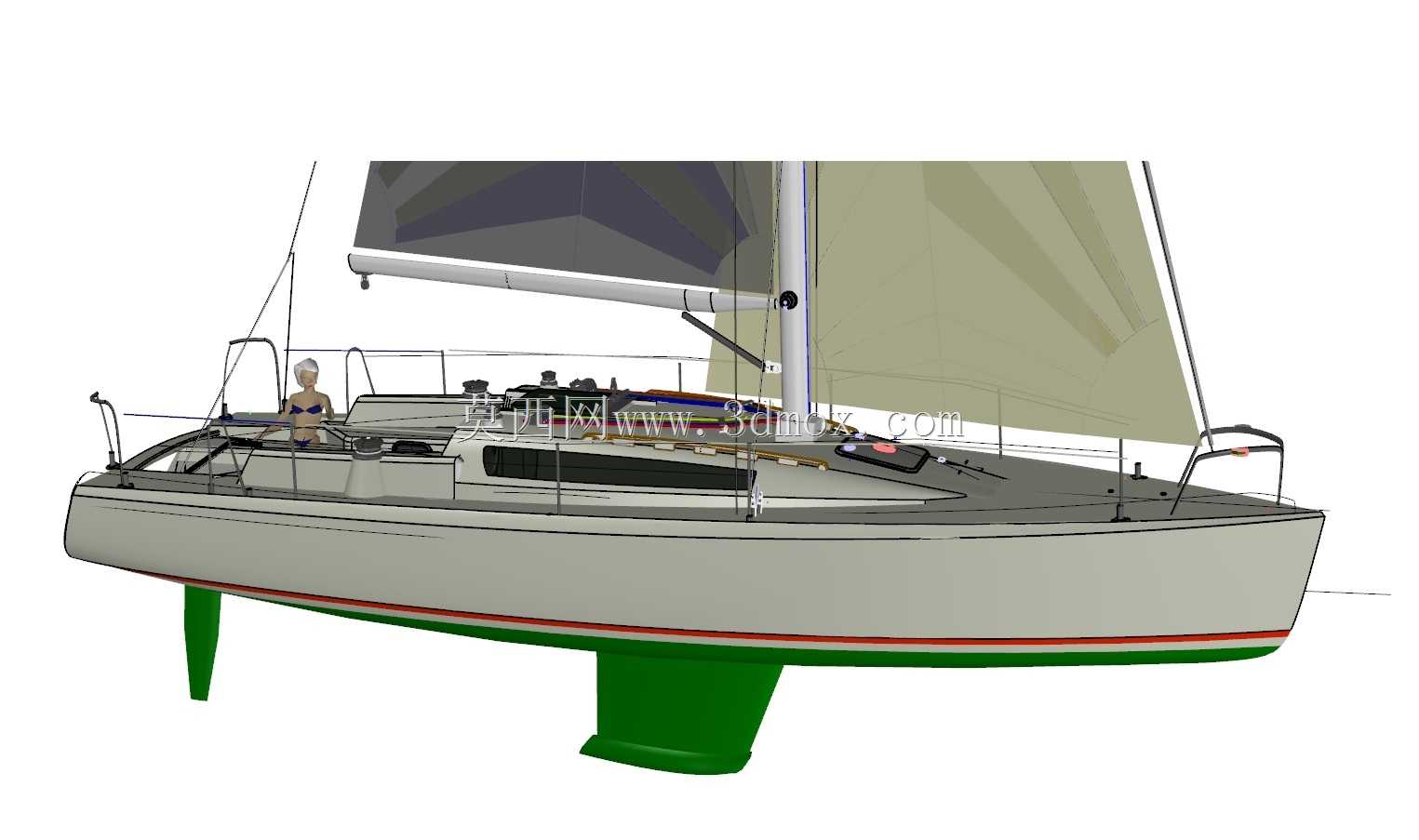

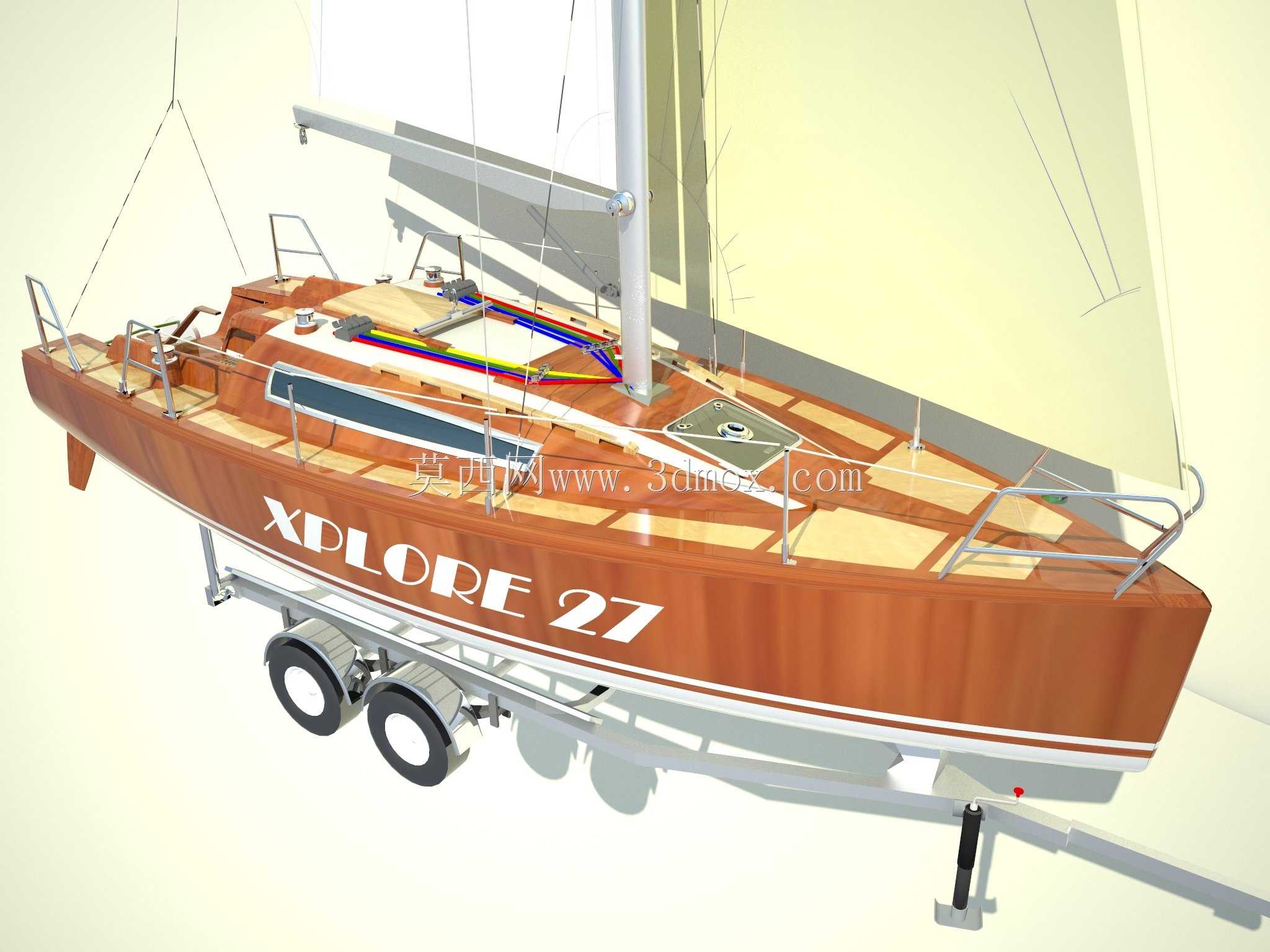

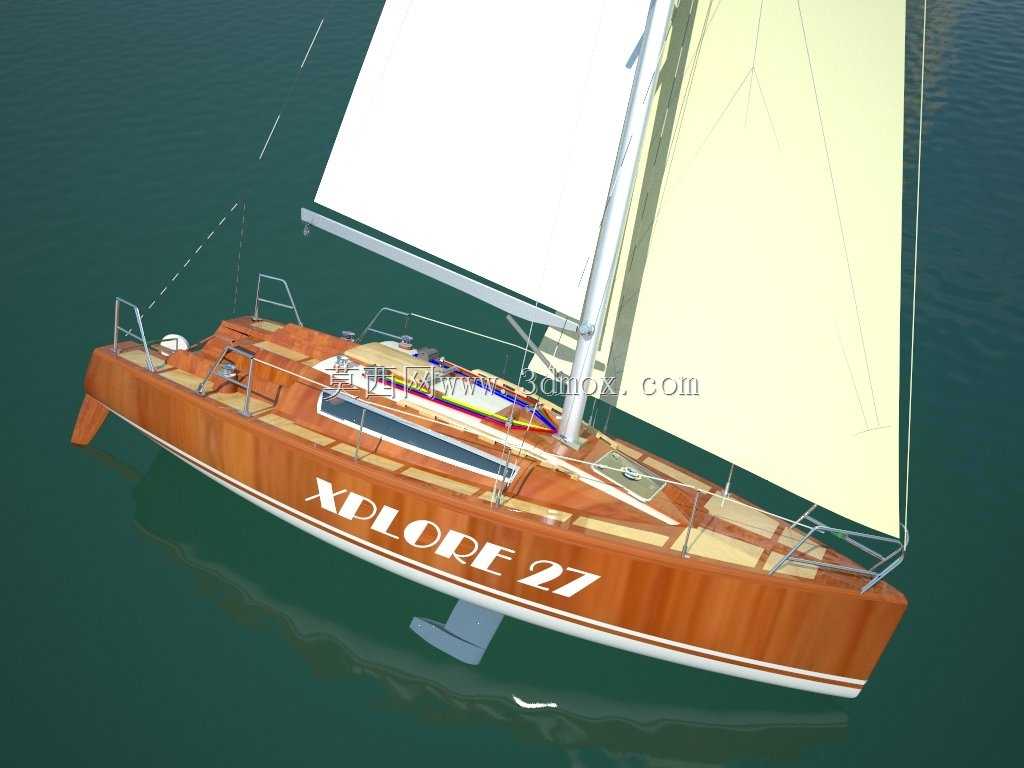

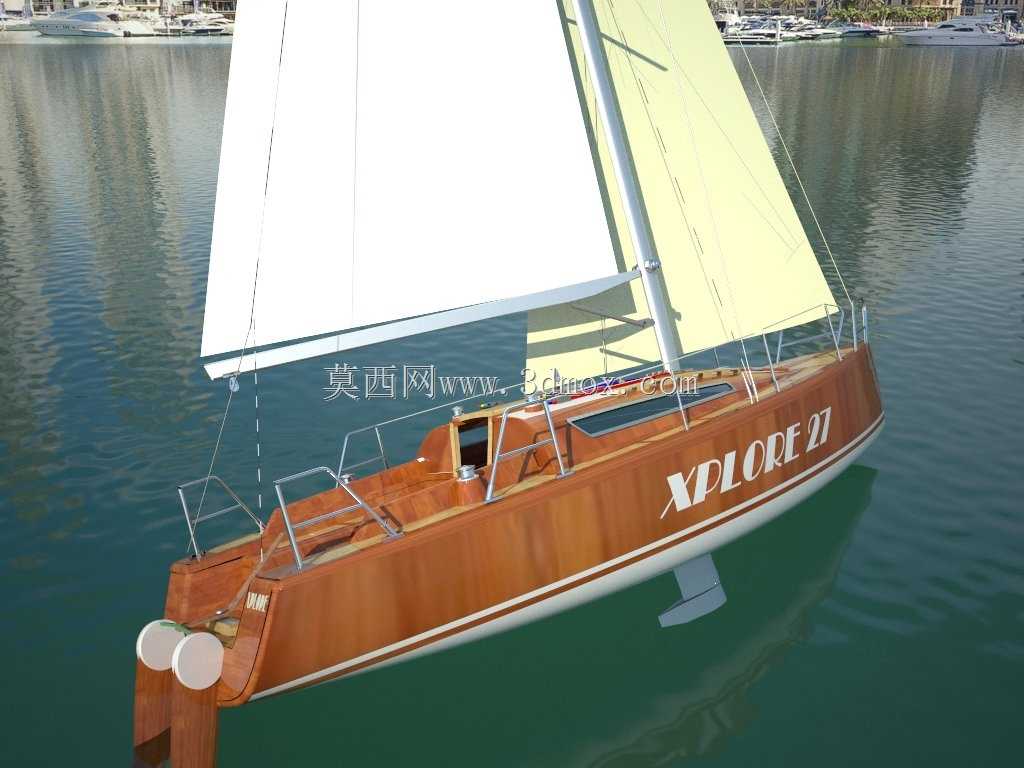

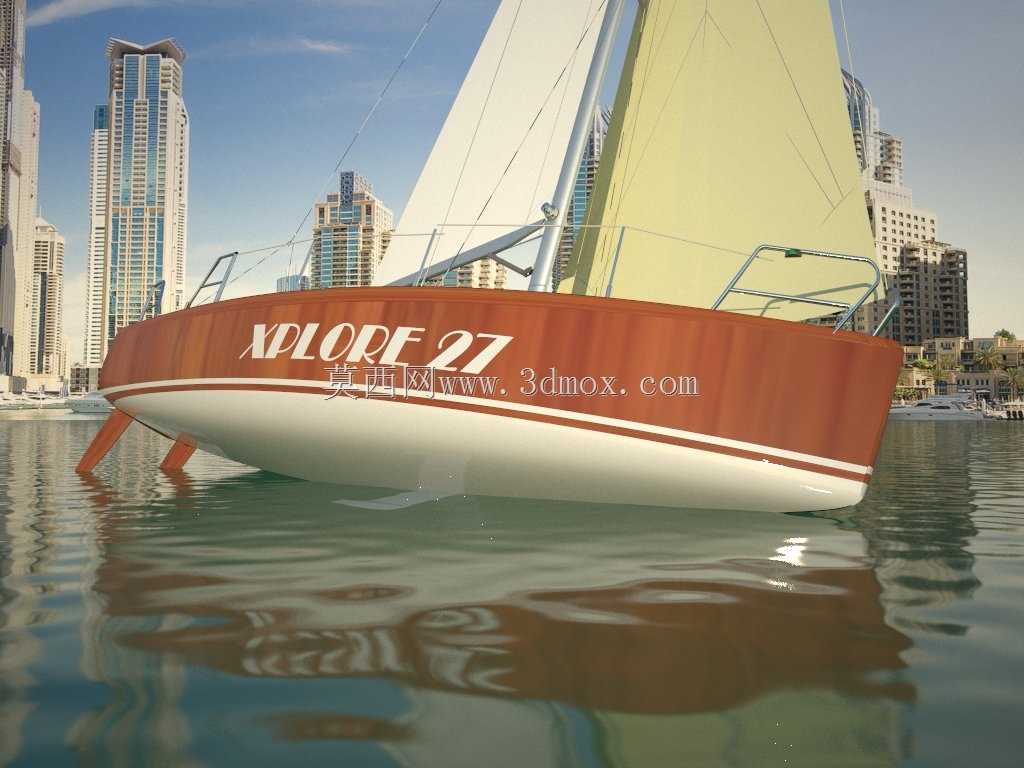

9.9米单体休闲帆船结构设计方案

冷模压环氧木船体的铺层公差控制，一直是中小型帆船量产最容易踩的坑，这款近十米长的帆船在曲面分块上特意做了适配加工的调整。船身侧面的主曲面没有做一体化大面设计，而是沿着船长方向拆成了三段连续变曲率曲面，每段曲面的弧度落差控制在12毫米以内，刚好适配常规冷压模具的模压行程，不用额外定制大尺寸异形压模，能省下近三成的模具开制成本。船身侧面的标识区域特意做了0.8毫米的下沉台阶，后续做船体涂装的时候不用额外贴纸遮护，直接在台阶内填色就能保证标识边缘齐整，不会出现航行中漆面卷边脱落的问题。甲板区域的防滑纹做了不等深设计，靠近船舷的位置纹深1.2毫米，脚感更涩能防止侧倾时人员滑倒，舱盖周边的纹深降到0.6毫米，不会卡住鞋底的泥沙，日常清理的时候直接冲水就能带走杂物。桅杆底座的安装位做了内嵌式的加强筋布局，筋位厚度从底座中心向外逐渐递减，既保证了桅杆受侧风时的支撑强度，又不会因为局部厚度差太大导致冷压时出现树脂堆积的空鼓问题。船底的龙骨挂接位预留了0.3毫米的装配公差带，不用现场二次修磨就能直接适配标准规格的铅制龙骨，挂接面的密封槽做了梯形截面设计，比常规矩形槽的密封胶贴合度高两成，长时间在咸水环境航行也不容易出现渗水问题。船舱内部的舱壁固定位做了隐藏式的连接耳设计，所有连接点都藏在甲板饰条的下方，不会在船身内部露出凸起的螺栓头，既提升了舱内的整洁度，也避免了航行中凸起构件磕碰人员的隐患。船艉的舵叶安装位做了可拆式的衬套结构，舵叶转动的间隙控制在0.15毫米，既不会因为间隙太大出现舵效滞后，也不会因为间隙太小在低温环境下出现卡滞，衬套采用自润滑材质，日常航行不用频繁加注润滑脂，维护成本更低。帆索的导缆孔位置都做了圆角抛光处理，圆角半径统一为5毫米，帆索反复拉扯的时候不会出现割绳的问题，导缆孔的安装座和船身曲面做了完全贴合的随形设计，安装后没有突出的棱角，不会勾住船上的缆绳或者人员衣物。
