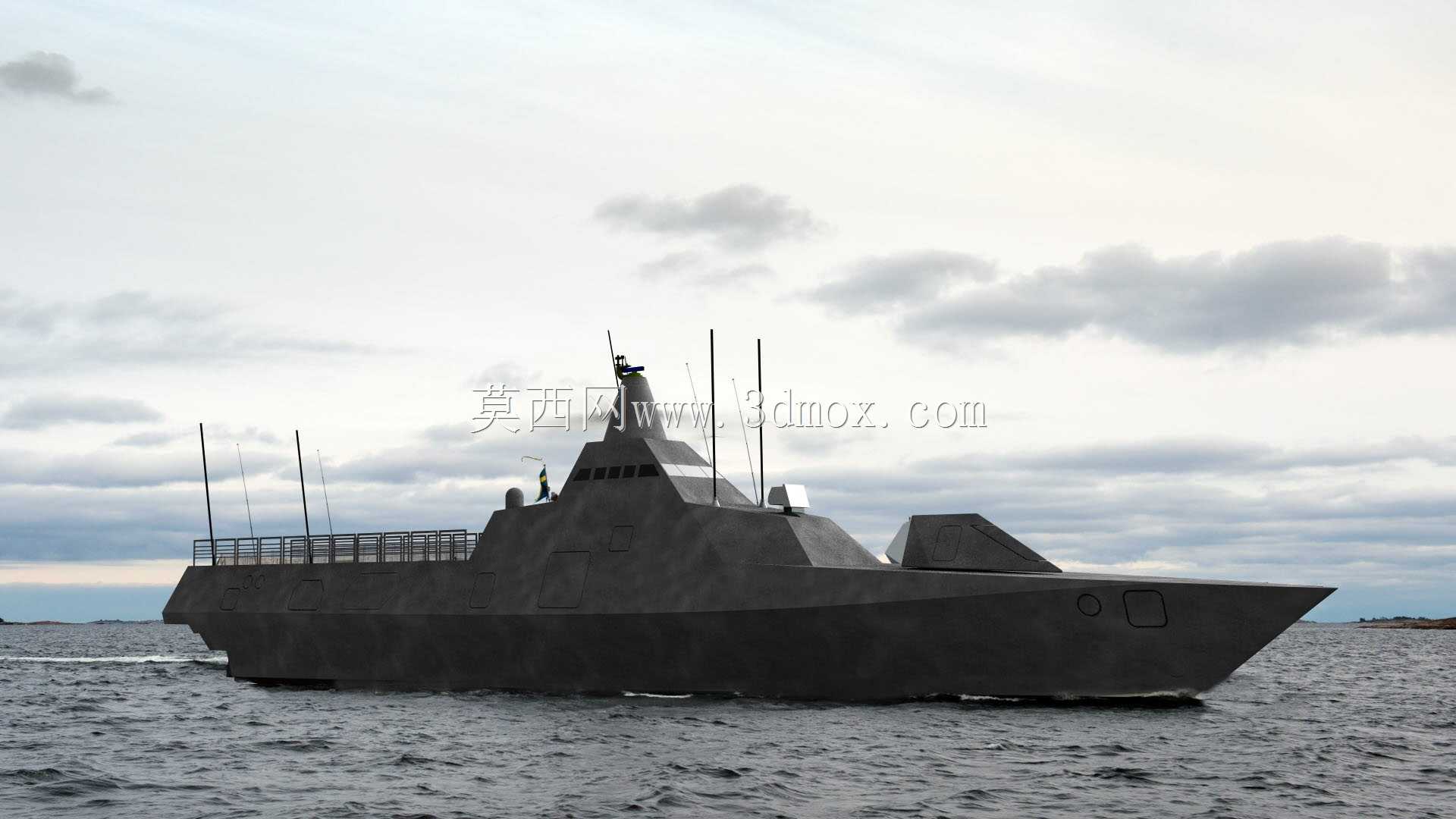

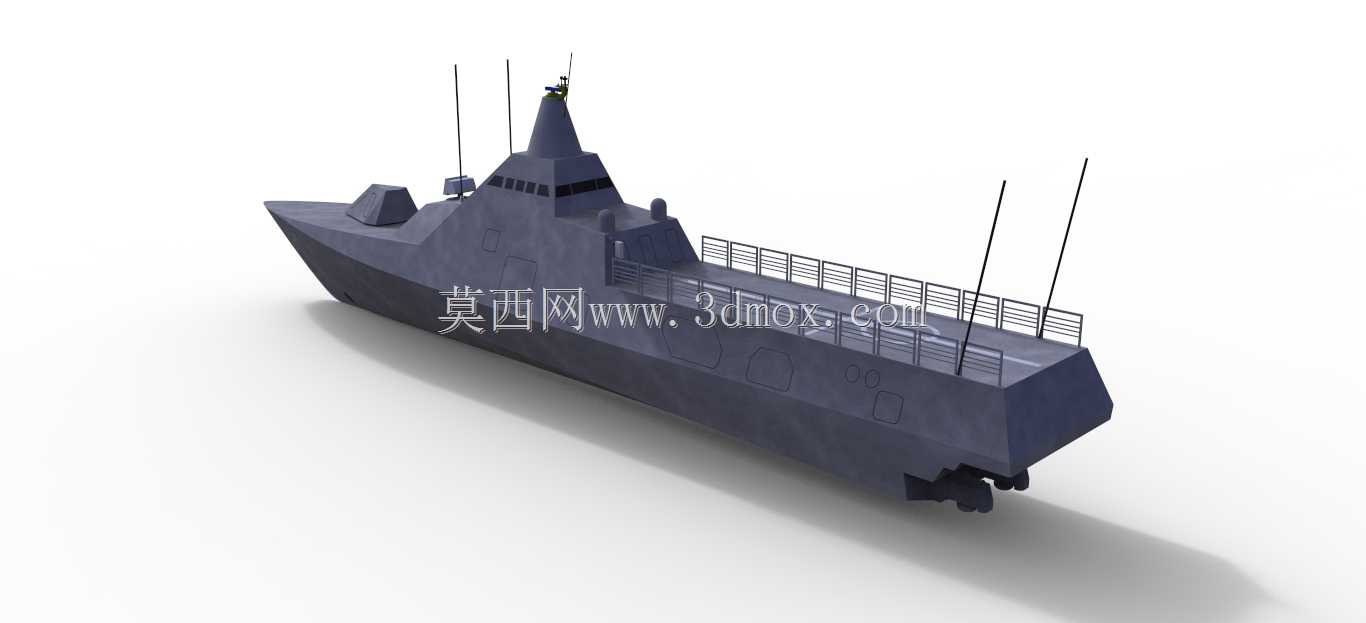

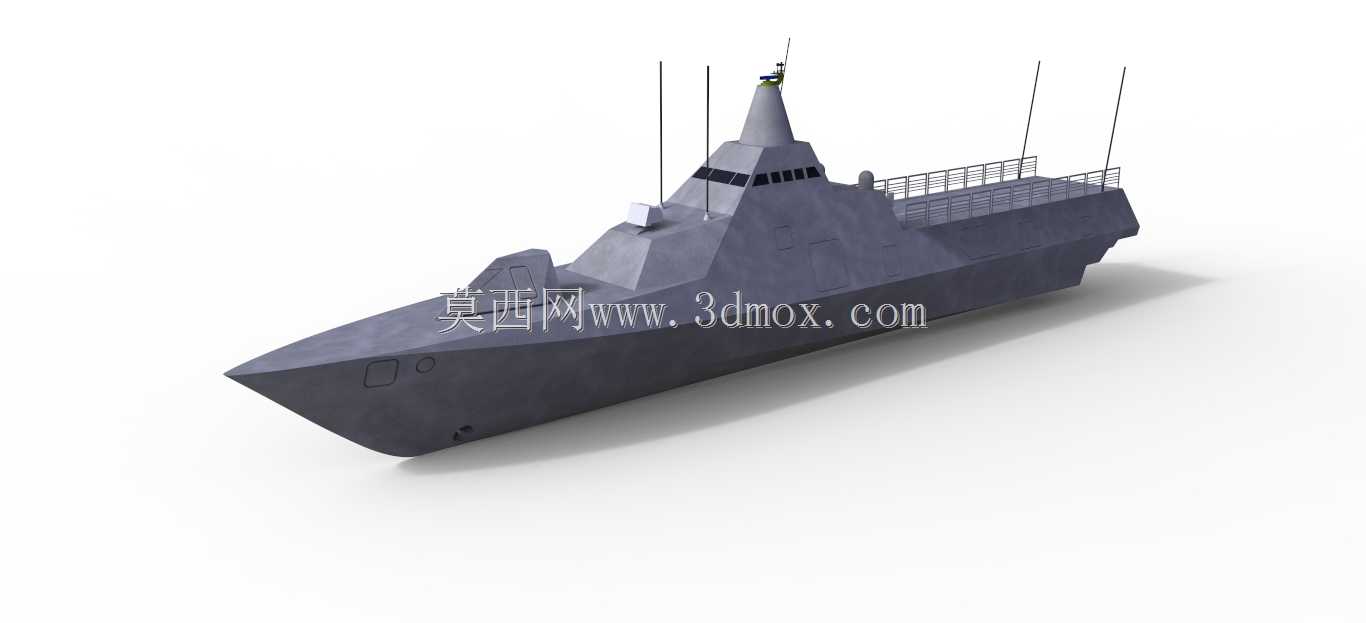

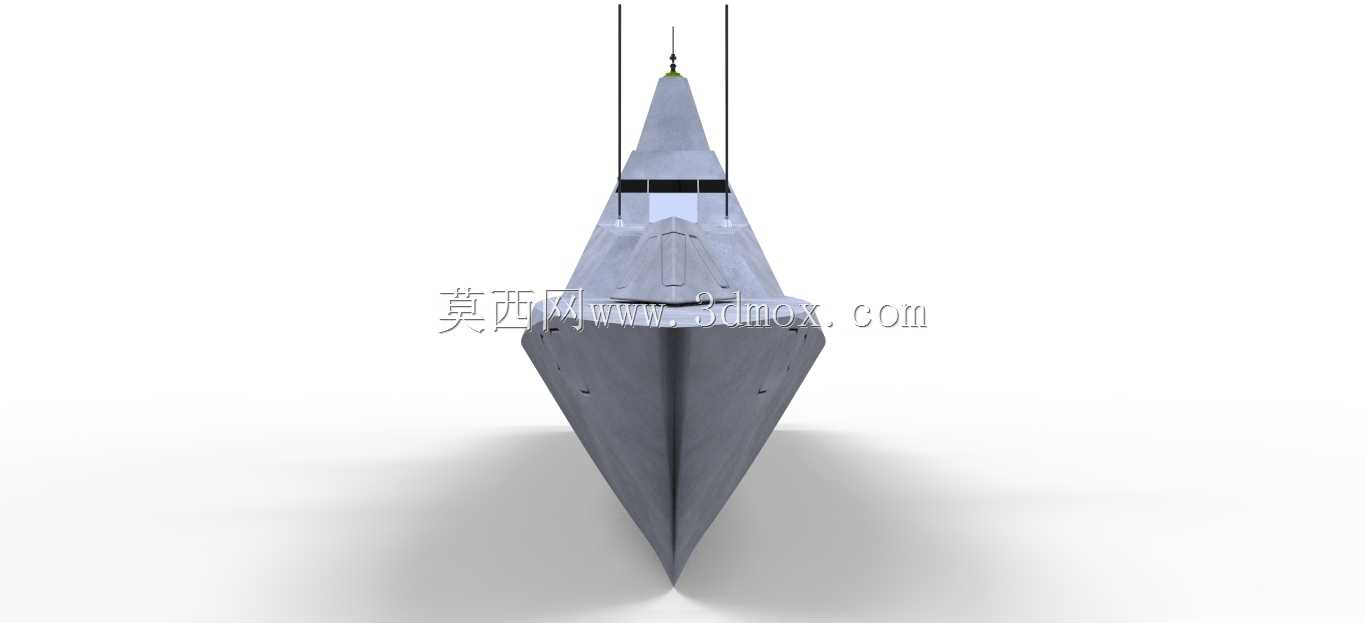

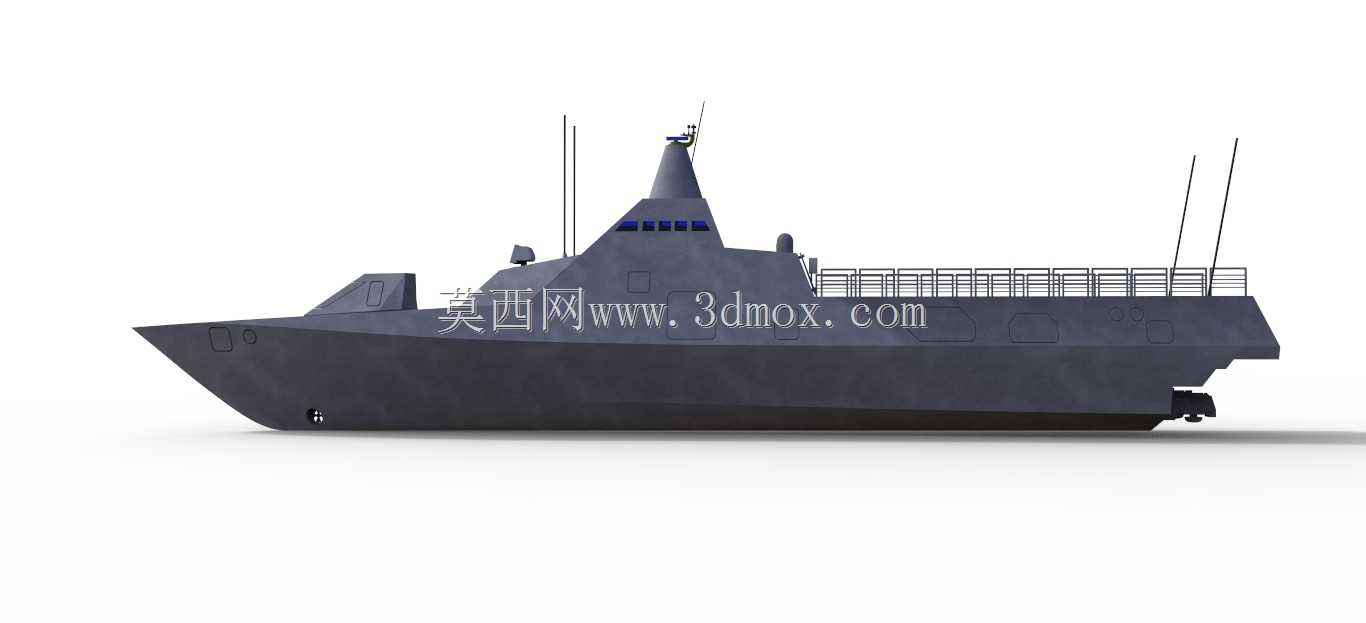

瑞典维斯比级隐身护卫舰外观结构

海面杂波对舰体雷达反射截面的干扰，是现代隐身舰船外形设计首要考量的现实工况，全舰所有外露结构的棱线角度都经过反复测算，避免出现直角相交的镜面反射区域。舰艏的大倾角穿浪设计并非单纯追求视觉上的科幻感，倾斜角度刚好能将入射雷达波偏转到非威胁方向，同时兼顾高海况下的上浪抑制，舰艏边缘的折线过渡没有做生硬的直角拼接，而是用连续变曲率的曲面衔接，避免曲面曲率突变带来的散射源。上层建筑完全摒弃了传统舰艇外露的桅杆、天线支架、栏杆等零散结构，所有传感设备都整合进了一体化的封闭式塔状结构里，表面覆盖的吸波材质贴合度要求极高，曲面拼接处的公差必须控制在极小范围内，否则接缝处的缝隙会形成额外的雷达反射尖峰，哪怕是毫米级的台阶差，在雷达波照射下都会产生可被识别的信号特征。舰体侧面的折角线从舰艏一直延伸到舰艉，上下两部分的倾斜角度经过匹配设计，能让侧面入射的雷达波经过两次反射后彻底偏离入射方向，不会形成回波。舰面的所有武器站、交通艇收纳口都做了隐藏式舱盖设计，舱盖关闭时和舰体表面完全齐平，没有突出的把手或者锁扣结构，就连舰艉的起降平台边缘都做了斜切处理，避免垂直面形成强反射。水线附近的舰体过渡曲面做了特殊的弧度优化，除了降低航行阻力，还能减少海面镜面反射带来的角反射效应，全舰没有任何一处垂直于海平面的外露平面，哪怕是细小的通风口都做了格栅式的隐身处理，格栅的倾斜角度和舰体主棱线保持一致，不会破坏整体的隐身连续性。这种全隐身外形的结构设计，每一处曲面的曲率、每一条棱线的角度都不是随意设定的，背后是电磁散射特性和流体力学性能的反复权衡，既要满足低可探测性的要求，又不能牺牲舰艇的航行稳定性和结构强度，甚至连舰体表面的涂层喷涂厚度都有严格要求，过厚会增加不必要的重量，过薄则达不到预期的吸波效果，不同区域的涂层厚度还会根据曲面的雷达波入射角度做差异化调整，让整舰的雷达反射截面控制在极小的范围内。
