复古蒸汽轮船桨轮推进机构

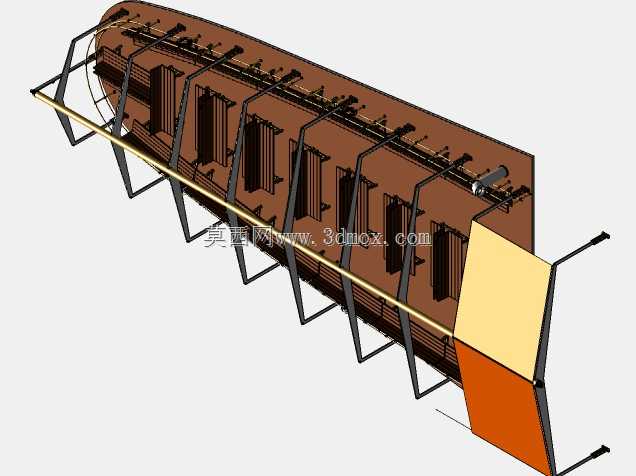

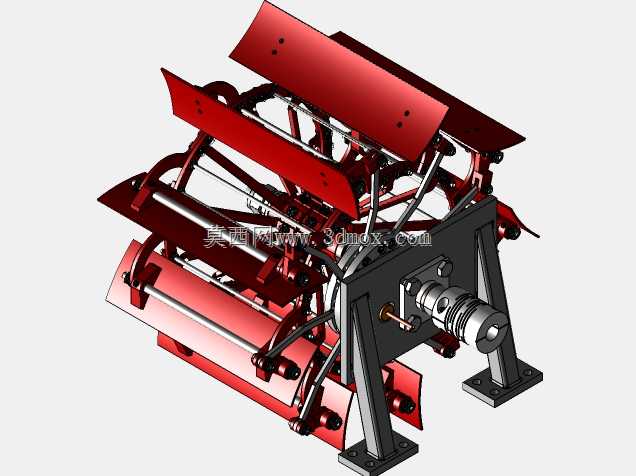

老式明轮蒸汽船的桨轮机构长期受水蚀、交变载荷冲击，传统结构常出现辐条根部应力集中、桨叶连接螺栓松脱、轴系密封渗漏等问题，这套桨轮结构在设计时针对性做了多处适配实际工况的优化。桨叶采用分段式曲面钢板冲压成型，边缘做了圆弧过渡处理，避免高速划水时产生紊流增加航行阻力，同时每片桨叶与辐架的连接位都预留了0.2mm的间隙补偿量，抵消江水温度变化带来的热胀冷缩形变，防止低温工况下连接位出现硬接触开裂。辐架部分采用交叉桁架式结构，替代传统的实心轮辐设计，在保证整体抗扭强度的前提下减重近40%，降低主轴的径向载荷，减少轴瓦的磨损速率，桁架交叉点的焊接位都做了圆弧倒角处理，避免应力集中导致的疲劳断裂，适配船舶长期在浪涌中颠簸产生的交变载荷。主轴与桨轮轮毂的连接采用平键加锁紧锥套的双重固定结构，锥套的锥度控制在1:20，既保证大扭矩传递时不打滑，又方便后期进坞维护时快速拆解桨轮，不需要动用大型拉马设备，降低运维成本。轮毂外侧的密封端盖采用迷宫式密封结构，搭配两道丁腈橡胶油封，能有效阻挡江水夹带的泥沙进入轴承腔，避免泥沙磨蚀轴承滚道，延长轴承更换周期。桨叶表面做了喷锌防腐处理，锌层厚度控制在80-100μm，既能抵御江水的电化学腐蚀，又不会因为涂层过厚增加桨叶自重打破动平衡，每片桨叶在装配前都做了单独的动平衡测试，剩余不平衡量控制在5g·cm以内，避免高速运转时产生振动传导至船体，影响乘客乘坐体验。支撑桨轮的两侧支架采用箱型焊接结构，底部安装脚座预留了长条形调节孔，方便安装时调整主轴的同轴度，抵消船体焊接变形带来的安装误差，支架与船体甲板的连接位还加装了橡胶减震垫，过滤桨轮划水产生的高频振动，降低船舱内的噪音水平。
