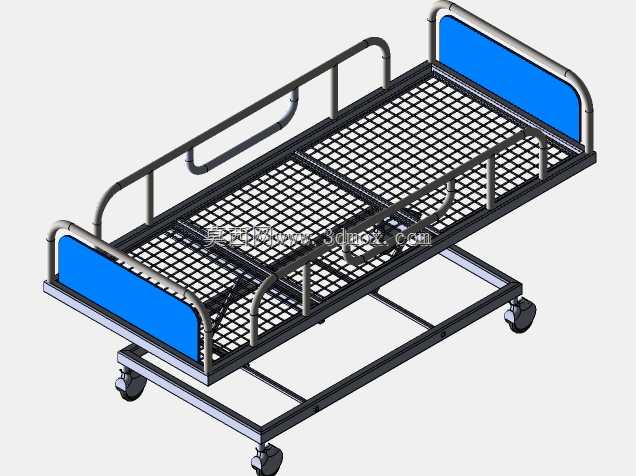

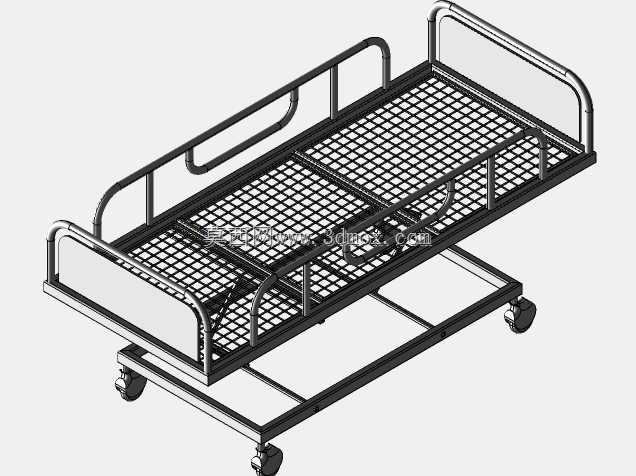

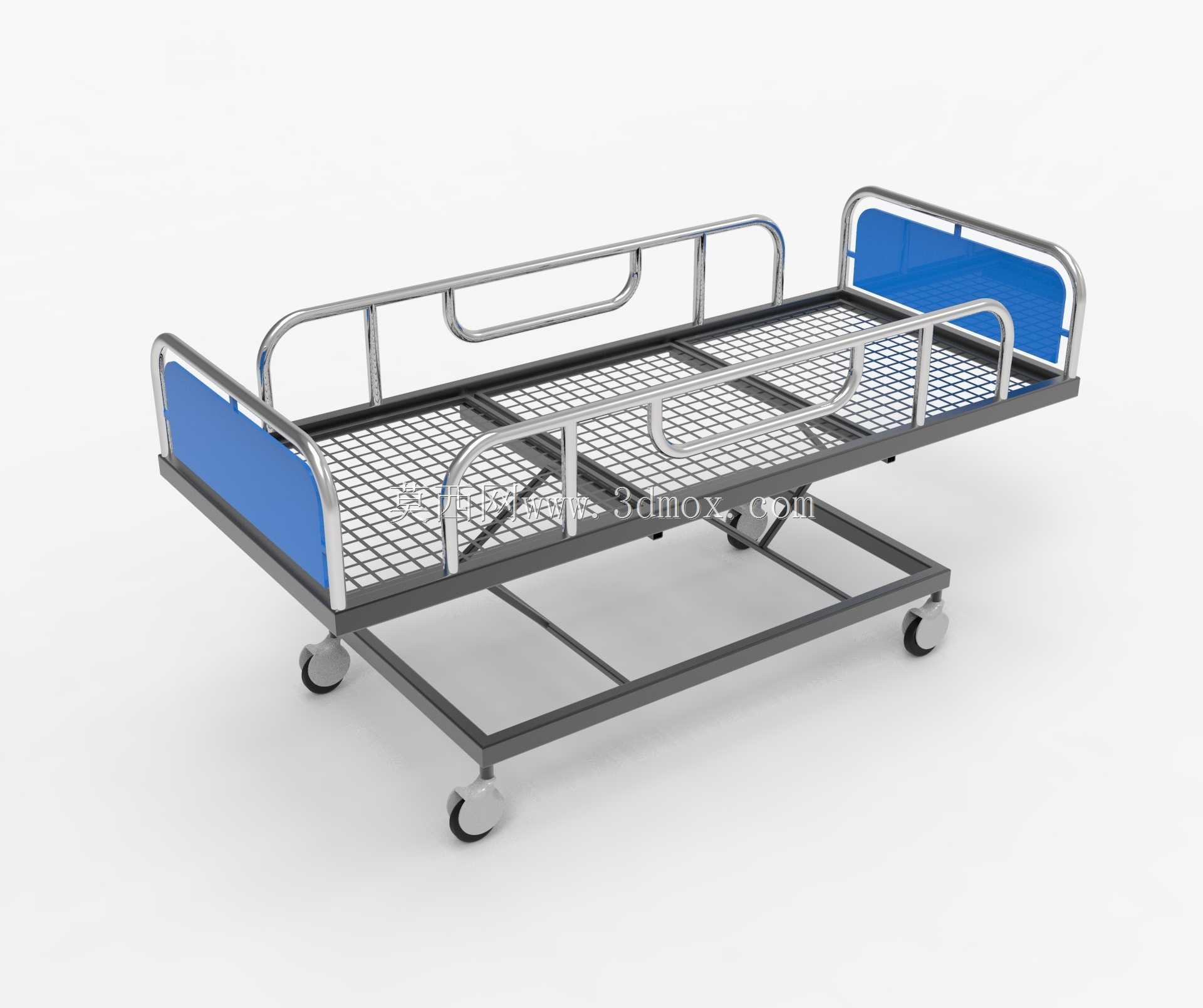

带三维渲染的医用护理病床结构设计

普通医用护理床在批量加工时，常出现床架焊接变形导致护栏安装卡滞、床网易受患者体重长期压迫出现局部塌陷的问题，这款病床的结构设计从加工适配角度做了多处针对性调整。床身主框架采用矩形钢管拼焊，下料时就给每段管材预留了0.2mm的焊接收缩余量，焊接工位采用分段对称点焊工艺，避免单侧连续焊接产生的热变形累积，焊后再通过校形工装保证框架平面度误差控制在0.5mm以内，后续安装护栏滑轨时无需额外修磨配合面。床网部分采用钢丝网格焊接结构，网格间距经过反复校核，既保证透气性能避免患者长期卧床产生褥疮，又能在150kg均布载荷下最大挠度不超过3mm，钢丝两端与床架的连接采用嵌入式点焊，相比传统外露焊点更光滑，不会剐蹭床单或者护理人员的工作服。两侧可折叠护栏的转轴处特意设计了间隙补偿结构，加工时转轴与轴套的配合公差选H7/g6，既保证护栏翻折时无卡顿，又不会出现旷量导致护栏晃动，护栏顶部的弧形握把做了圆角过渡，折弯时采用一次冷压成型，避免多次折弯产生的应力集中，表面抛光后粗糙度达到Ra1.6，握持时无毛刺硌手的问题。底部的脚轮安装座与床架下横梁采用螺栓连接而非焊接，方便后期脚轮磨损后快速更换，安装座上的螺栓孔做了长圆孔设计，装配时可以微调脚轮的安装位置，保证四个脚轮同时着地，不会出现推床时个别脚轮悬空晃动的情况。床头床尾的挡板采用蓝色面板搭配金属包边，面板选用ABS工程塑料注塑成型，边缘做了倒扣结构与金属框架卡接，装配时无需打胶，拆卸消毒也更方便，金属包边的折弯处做了45度拼角处理，拼缝控制在0.1mm以内，既美观又不会积留灰尘。底部的承托框架采用双层横梁设计，上层横梁承接床身的载荷，下层横梁用于安装升降驱动部件，两层横梁之间的连接采用角码加螺栓固定，相比直接焊接的结构，抗扭强度提升了30%，即使床身倾斜时也不会出现框架扭曲的情况。
