双罐连体立式储油罐体结构设计

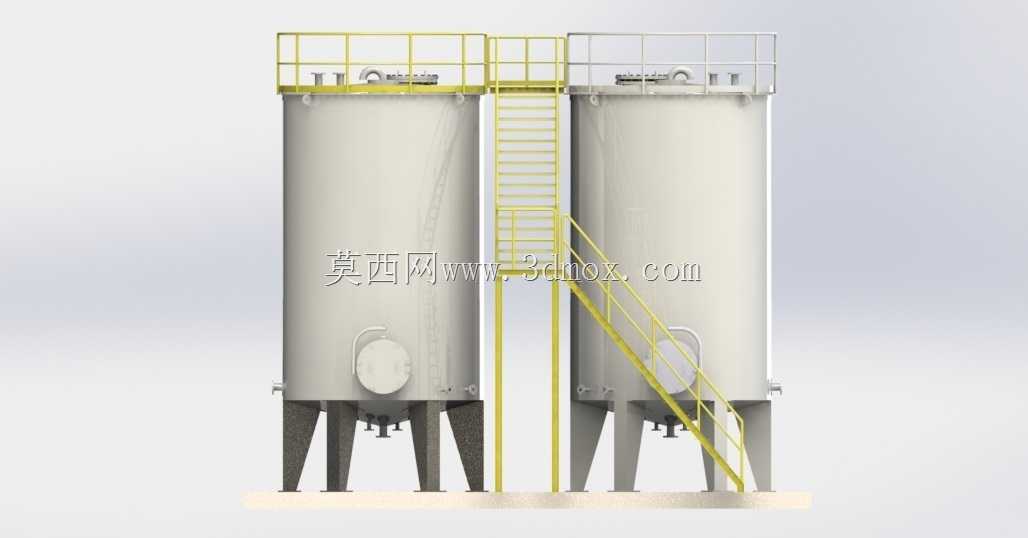

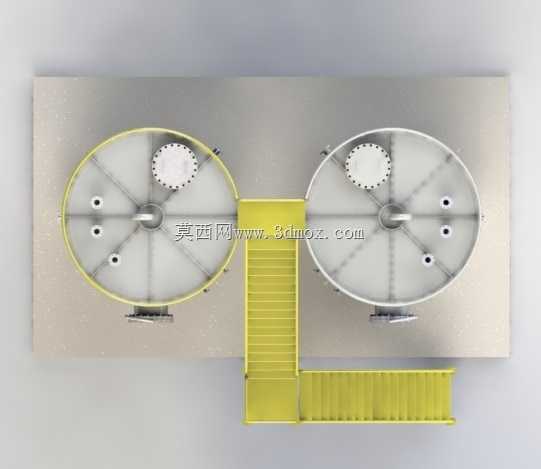

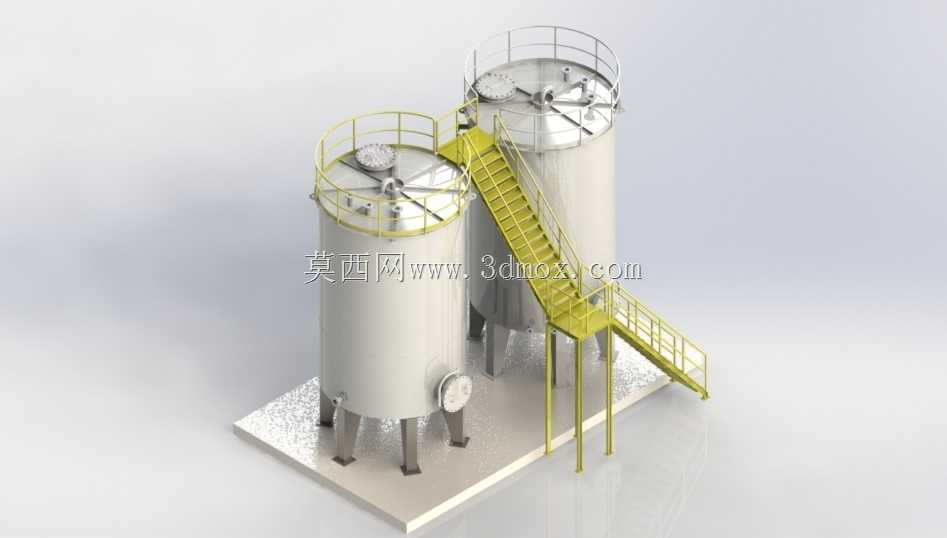

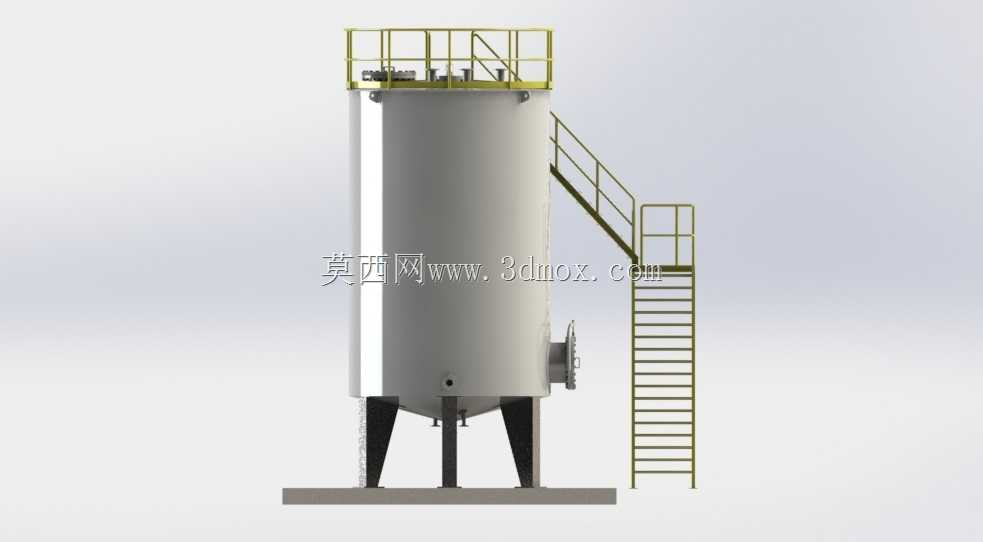

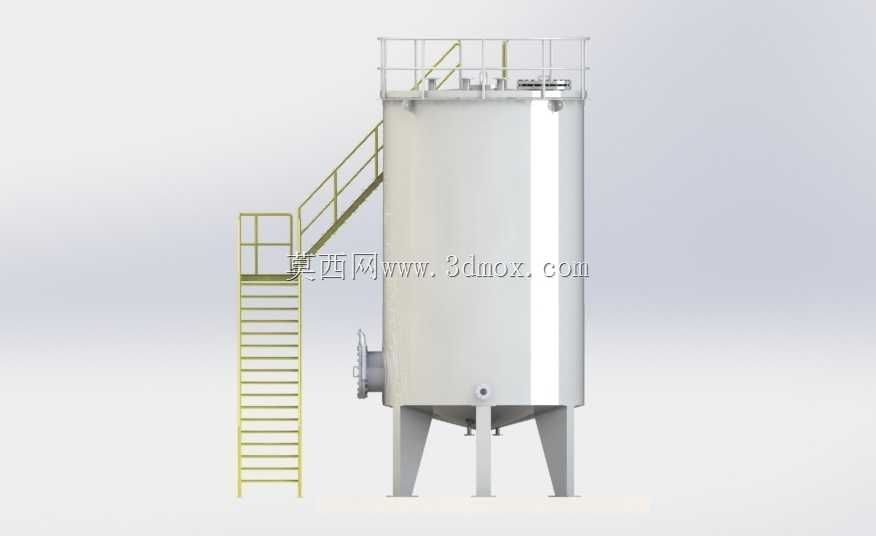

现场储油罐体落地常遇到支腿受力不均导致的罐底形变问题，这套双罐结构在底座布局上做了针对性调整，六根支腿对应单罐周向均匀排布，避开罐底焊缝热影响区，支腿与罐身连接的加强筋做了圆弧过渡，消解应力集中带来的长期使用开裂风险。两罐之间的连通平台没有采用满焊拼接的整板结构，留了三毫米的伸缩缝，适配不同温差下罐体金属的热胀冷缩形变，避免平台焊缝被拉扯断裂。爬梯的踏步做了防滑凸纹设计，每级踏步的高度差控制在两毫米公差内，避免人员上下时踩空崴脚，爬梯与平台、罐身的连接点都加了减震垫片，减少罐体输油时振动带来的连接螺栓松动。罐顶的护栏高度刚好符合工业检修安全规范，栏杆间距做了等距排布，没有出现局部过宽的防护漏洞，罐顶人孔的位置刚好避开爬梯出口，人员登上平台后不用侧身绕行就能操作人孔启闭。罐身侧面的液位计接口做了凸台加厚处理，不用额外在薄壁罐身上焊接补强板，减少焊接工作量的同时也避免了补强板与罐身之间的缝隙藏污纳锈。不同壁厚的罐身板材拼接处做了削薄处理，对接焊缝处没有出现高低差，后续做防腐涂层时能保证涂层厚度均匀，不会在台阶处出现积液腐蚀。支腿底部的安装板开了长圆孔，现场安装时可以微调罐体位置，不用强行撬动罐体对准地脚螺栓，减少安装时对罐身防腐层的磕碰损伤。两罐之间的连通管路预留了足够的安装空间，后期加装阀门、流量计的时候不用额外切割平台结构，检修时拆装部件也有足够的操作空间，不会出现工具伸不开的局促问题。罐顶的呼吸阀接口位置做了局部抬高，避免雨天积水顺着接口渗入罐内，接口法兰的密封面做了精加工处理，平面度控制在零点一毫米以内，不用额外加多层垫片就能保证密封效果，减少后期渗漏的维护成本。
