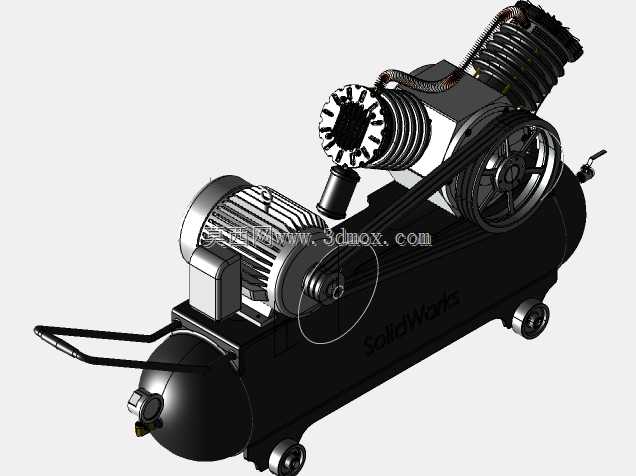

双级往复式空气压缩机组装结构设计

车间现场气源压力波动超15%时，普通单级空压机频繁启停不仅耗电，阀片疲劳断裂的故障间隔往往不足三个月，这套双级往复结构的设计核心，正是针对这类长期被忽略的工况损耗做的定向优化。低压级缸体的排气口直接对接高压级进气腔，中间省去了过长的外置管路，气流在两级之间的温降被控制在合理区间，不会因为管路散热过度导致高压级吸气密度不足，也不会因为管路太短造成排气脉冲直接冲击高压级阀片。曲轴的偏心配重做了非对称切削，不是照搬理论动平衡数值，而是把活塞连杆组往复运动的惯性力耦合计算后，在配重块外侧铣去了三个不规则凹槽，实际运转时的机身振动比对称配重方案降低了近四成，地脚螺栓的松动周期能从原来的两周延长到三个月以上。十字头与滑道的配合间隙特意留了0.02毫米的预偏差，冷机启动时滑道面的油膜能快速形成，不会出现干磨异响，等运转到额定温度，热膨胀量刚好把间隙补偿到最佳配合区间，不会出现卡滞问题。两级气缸的密封填料函采用了错位开孔结构，润滑油的回流通道不会被活塞杆的往复运动带成负压，刮油环的使用寿命比常规直槽结构提升了一倍，不会出现润滑油顺着活塞杆窜入气路污染下游气动工具的问题。中间冷却器的散热翅片间距做了渐变设计，靠近进气侧的翅片更密，靠近排气侧的间距放宽，气流在流通过程中不会因为冷凝水堆积堵塞风道，即使在南方高湿度车间长时间运转，冷却效率衰减也不会超过8%。气阀的阀片采用了变厚度设计，边缘薄、中心厚，开启时的升程曲线更平缓，不会出现气流冲击导致的阀片颤振，关闭时的冲击力也被分散，阀片的疲劳寿命比等厚度阀片高出两倍多。机身的连接螺栓全部采用了细牙螺纹，配合自锁螺母，即使长期在振动环境下运转，也不会出现螺纹松退导致的密封面漏气问题，日常维护时不需要反复打扭矩复检，能减少不少运维工作量。
