移动式双罐喷砂配套压缩气源设备

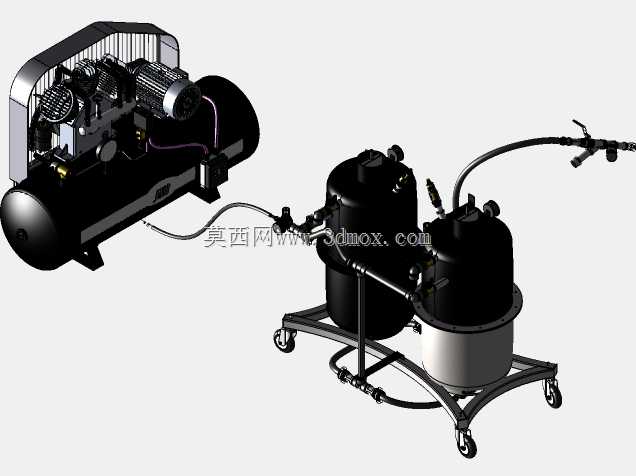

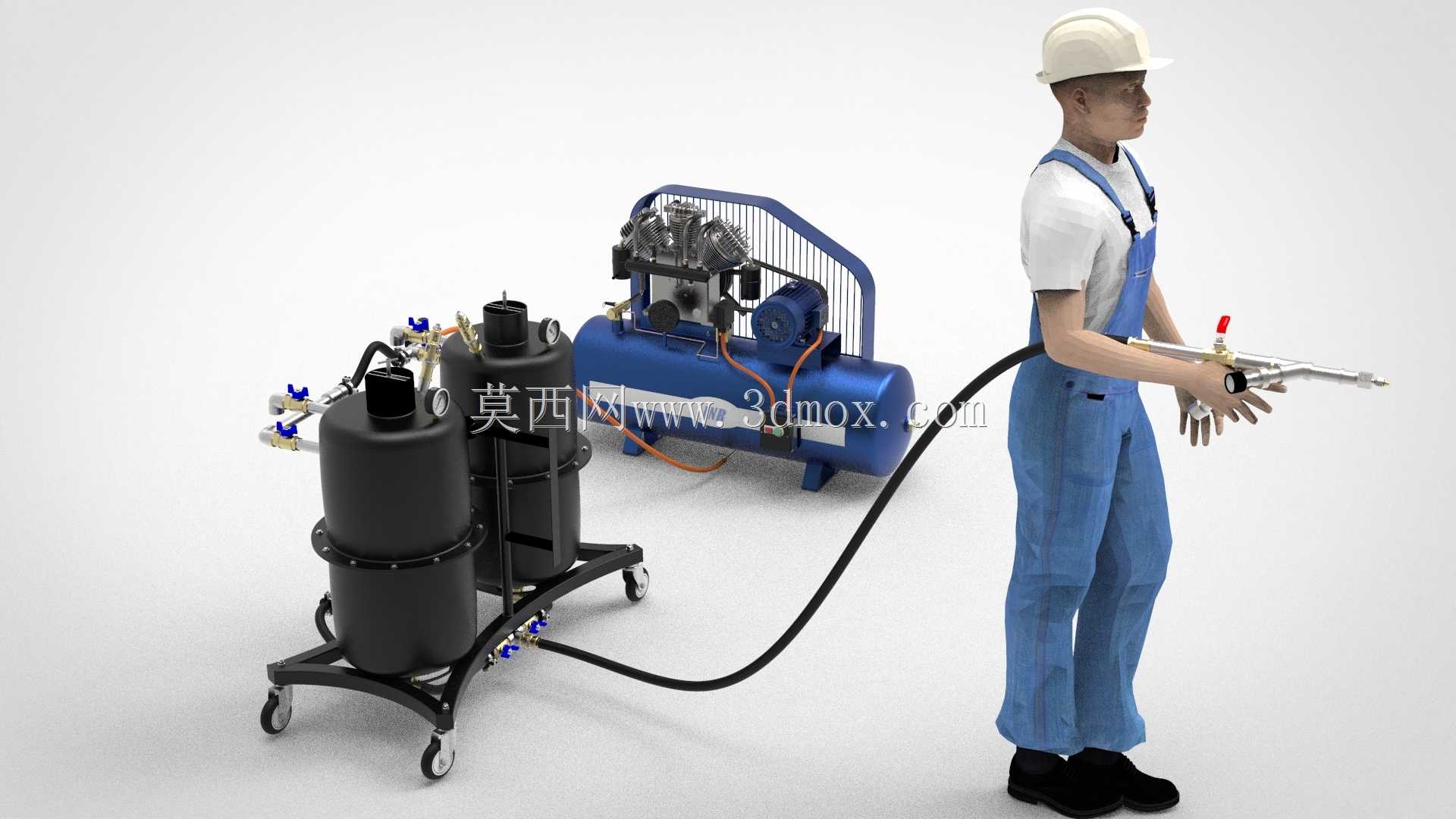

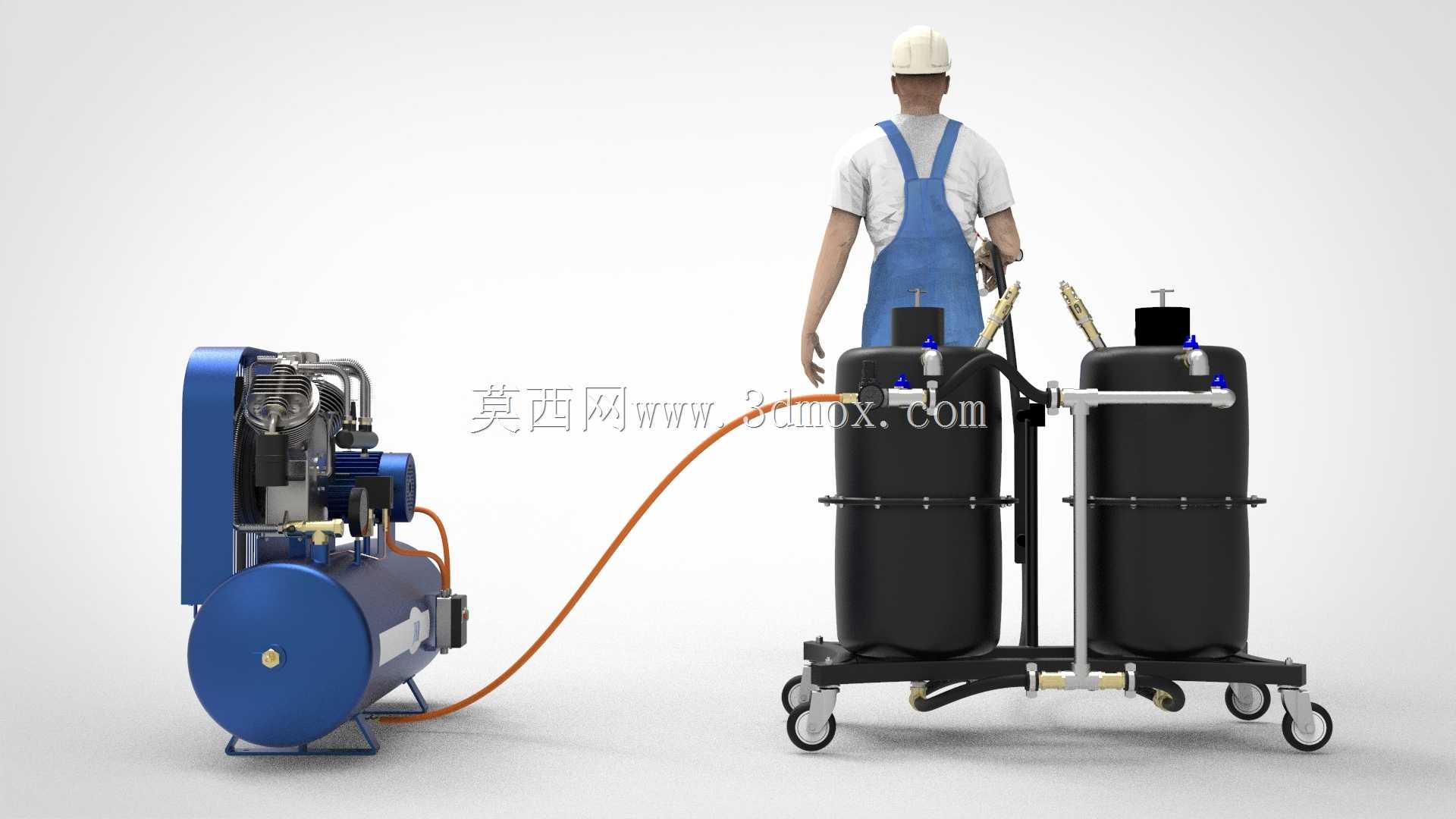

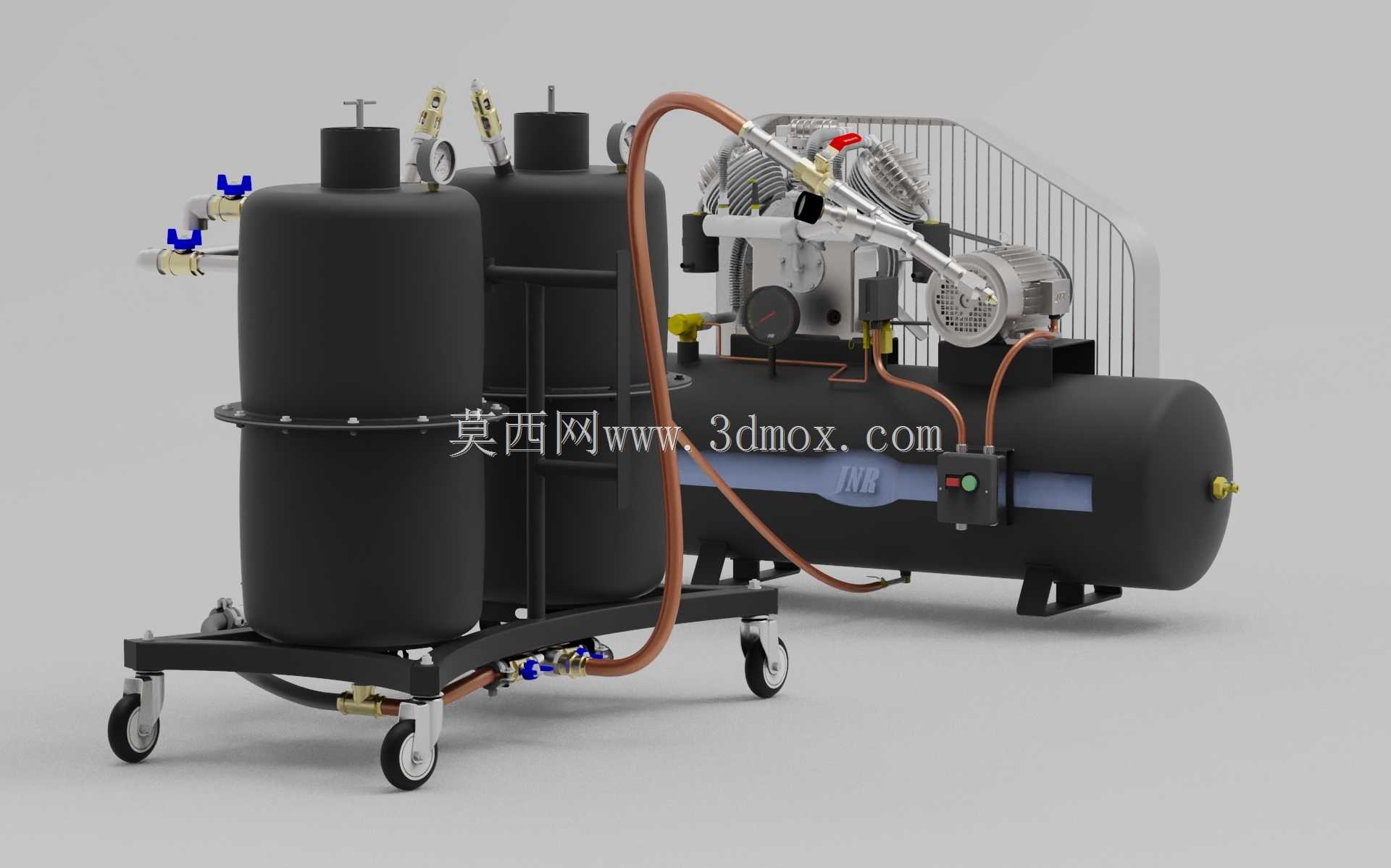

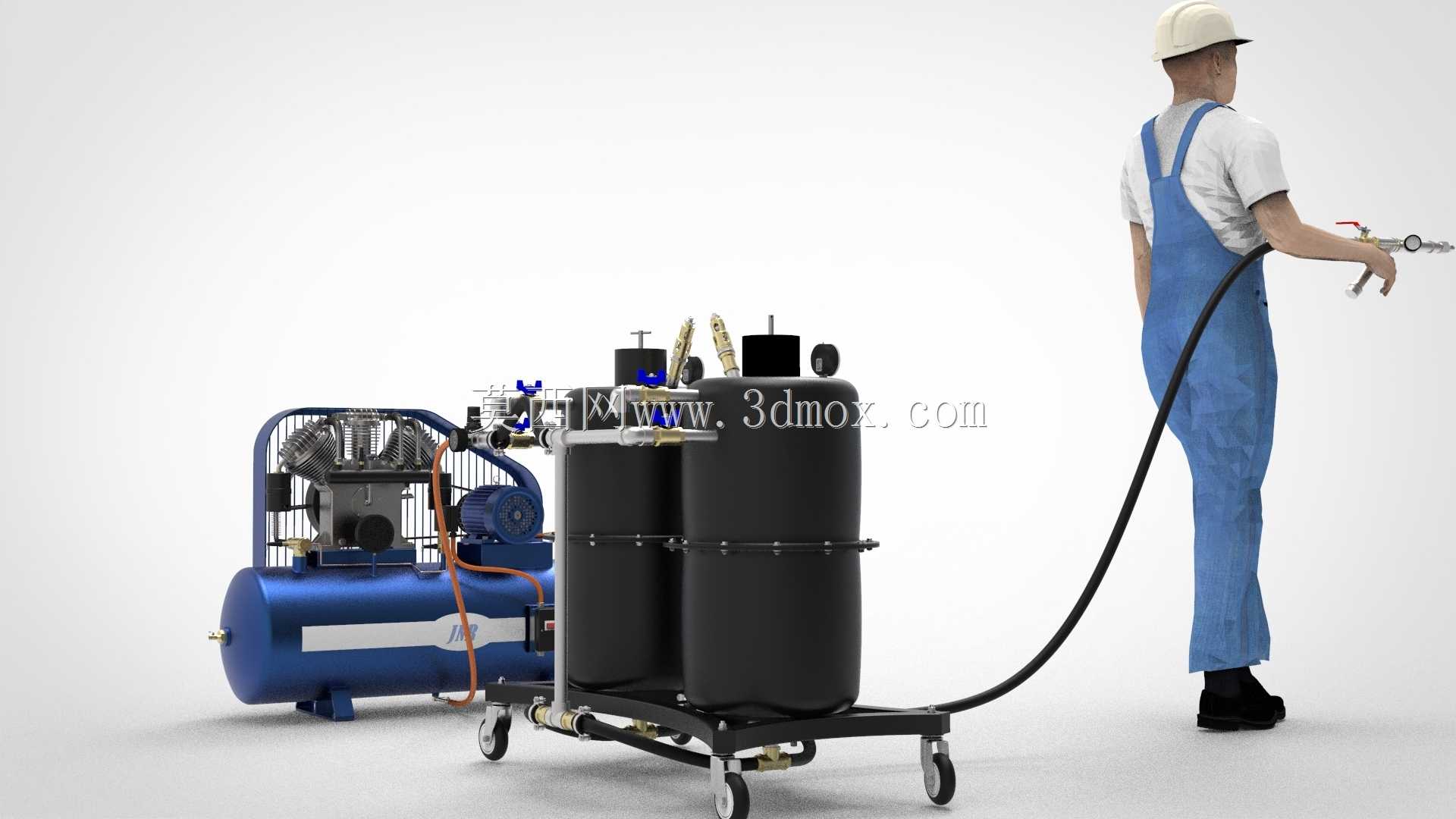

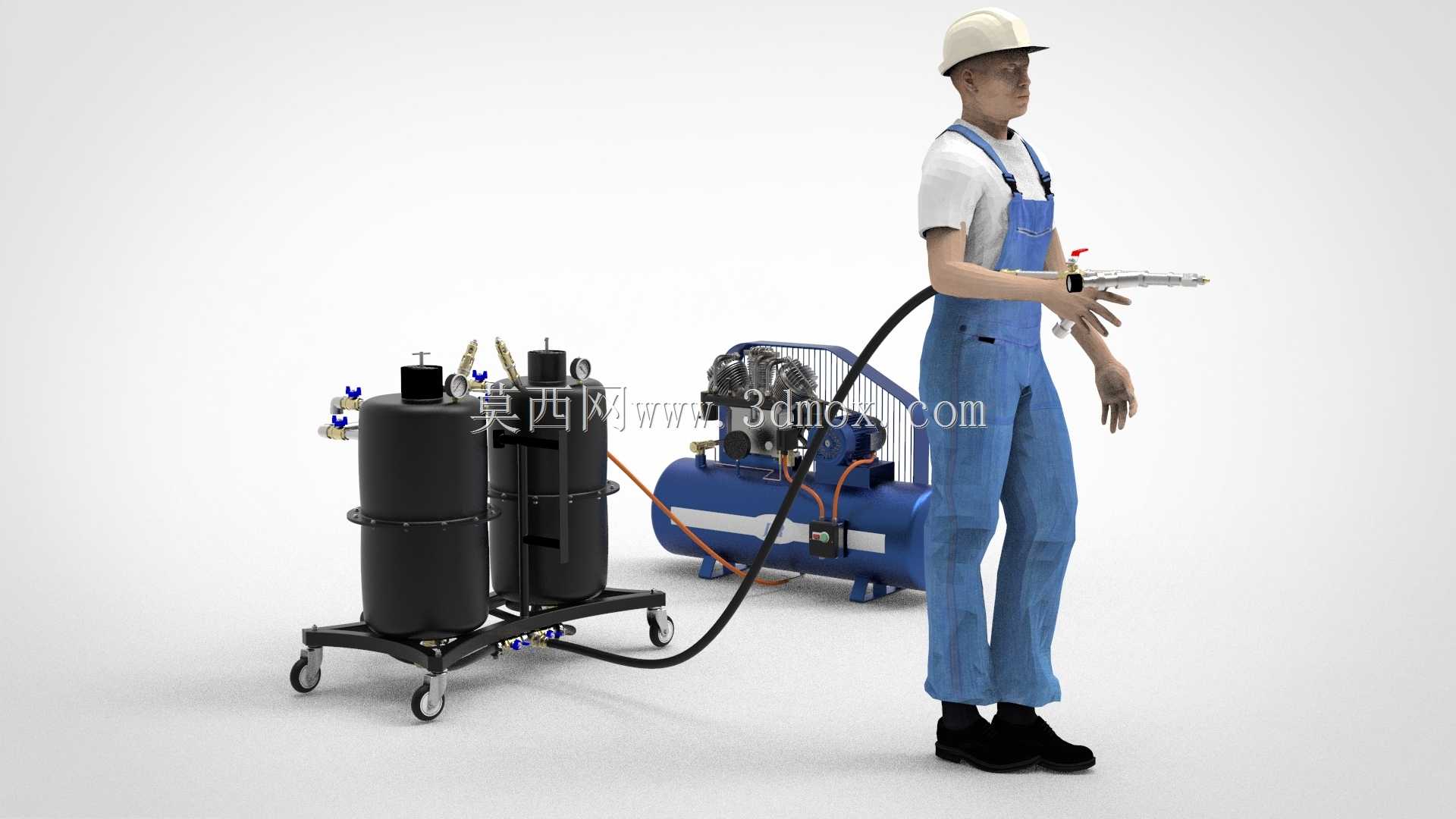

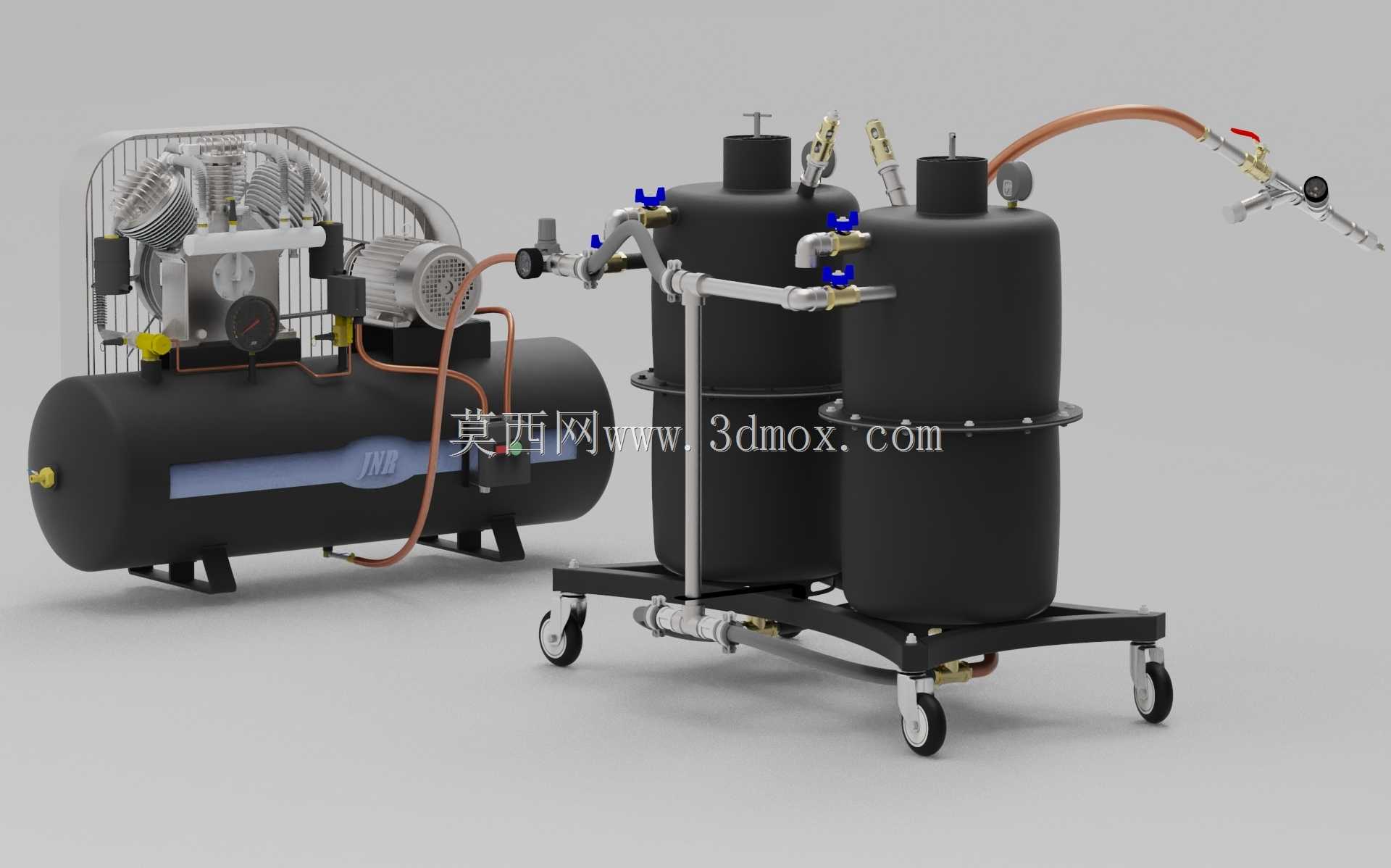

玻璃艺术加工厂的喷砂工位常年存在气源压力波动、磨料罐与空压机间距过长导致压损过大的问题，这套集成式喷砂气源装置直接把双喷砂罐与活塞式空压机整合在同一移动机架上，从根源上削减了长管路带来的压力损耗。机架底部选用的重载万向脚轮带刹车结构，轮架的折弯角度特意做了1.5度的外倾处理，推过车间地面的焊缝、小铁屑堆时不会出现卡滞，刹车块的接触位置避开了轮面的磨损带，长时间停放也不会在聚氨酯轮面压出凹痕。两个立式喷砂罐的底部锥角做了12度的收敛设计，比常规喷砂罐的锥角大3度，磨料在罐内不会出现架桥堵塞的情况，罐身的抱箍连接位特意留了0.2mm的同轴度公差，密封圈安装后不会出现局部挤压过度的问题，更换磨料时拆开抱箍就能清理罐底残留，不用额外撬动密封面。罐体上的阀门接头全部采用侧装布局，操作时不用探身到罐体后方，阀门手柄的朝向统一向外偏转15度，戴厚帆布劳保手套操作也不会磕碰到罐身。连接罐体与空压机的棕红色气动软管特意选了带钢丝增强的型号，管身的弯曲半径控制在8倍管径，机架上的管卡位置避开了软管的反复弯折区，设备移动时软管不会和机架棱角摩擦，也不会因为频繁弯折出现内层开裂。空压机的卧式储气罐上加装了独立的压力开关盒，盒体的安装支架做了减震胶垫隔离，空压机运行时的振动不会导致开关触点误触发，储气罐的排水阀位置特意延伸到机架外侧，不用蹲到设备底部就能拧开排水。整套装置的重心经过配平，两个满装磨料的罐体重量刚好和空压机端的重量平衡，推动时不会出现头重脚轻的翘头情况，机架的扶手高度设置在1.1米，符合成年人站立操作的施力角度，长时间在车间内转场移动也不会累腰。罐体顶部的压力表安装位做了阻尼孔设计，喷砂作业时的压力脉动不会直接冲击压力表机芯，表盘的朝向正对操作位，站在设备侧面就能看清实时压力数值，不用凑到跟前去读数。
