塑料颗粒混料搅拌装置结构设计

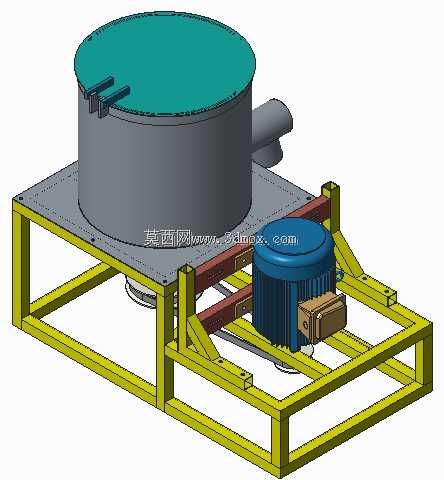

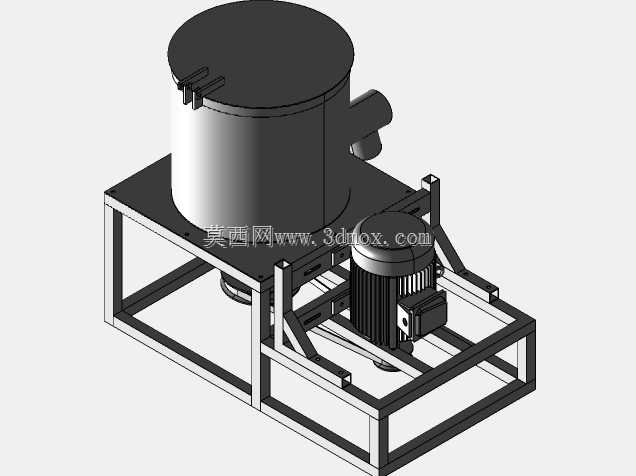

塑料颗粒混料工序里，最容易被忽略的隐患是搅拌桶与机架的共振偏移，不少现场设备运行半年就出现桶底焊缝开裂、传动带跳齿的问题，根源就在机架承重布局没有匹配搅拌载荷的偏心特性。这款搅拌装置的机架采用方管焊接框架结构，没有用整块钢板做底座，而是在搅拌桶安装位下方增设了横向加强梁，电机安装座单独做了斜撑加固，刚好抵消电机运转时的横向振动力，避免振感直接传递到搅拌桶底部的密封结构。搅拌桶侧方的出料管做了斜向下的倾角设计，管口位置刚好对齐框架预留的出料空间，不用额外加装导流槽就能让混好的颗粒自然滑落，不会在桶壁残留积料。桶盖的两个快压卡扣位置特意选在靠近桶边的加强筋处，卡扣压紧时的受力点不会让薄钢板桶盖出现凹陷变形，日常清理桶内残留时开合也不需要额外工具。电机和搅拌轴的传动位藏在框架中层的安装板下方，安装板上开了长条形调节孔，更换传动带或者调整张紧度时不用拆整个电机座，松开固定螺栓就能滑动调整位置，日常维护的操作空间留得很充足。框架底部的支脚做了外翻的折边，就算放在不太平整的车间地面，也能通过垫铁片快速调平，不会因为地面倾斜导致搅拌时颗粒往一侧堆积，混料均匀度受影响。搅拌桶底部和安装板之间留了两厘米的间隙，万一桶底有漏料情况能直接观察到，不会让颗粒卡在缝隙里磨破传动带。整个装置的焊接位都做在了型材的内侧，外侧没有突出的焊疤，日常搬运或者清理设备表面时不会刮破工作服，也不容易积灰藏污。
