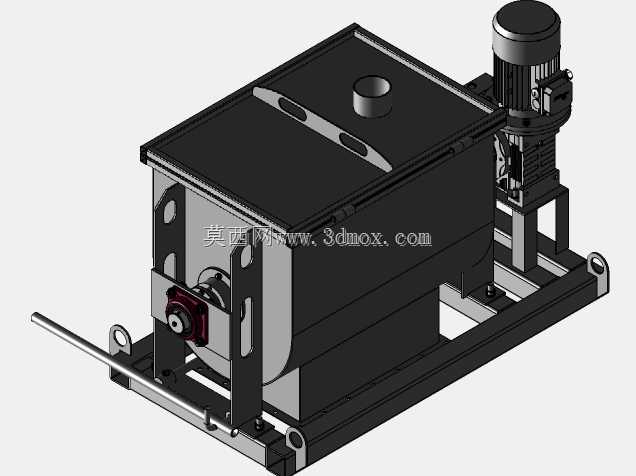

卧式双螺带混合搅拌设备结构设计

建筑现场拌料时最常碰到的堵料、轴端漏浆、搅拌死角残留问题，在这套卧式搅拌结构里都做了针对性的适配调整。搅拌轴与桨叶的连接位没有采用常见的焊接固定，而是做了嵌入式榫卯配合加止推台阶，加工时轴端铣出12mm深的定位槽，桨叶根部对应做凸台嵌入，后续再用沉头螺栓横向锁死，既避免了焊接应力导致的桨叶变形，也能在桨叶磨损后单独更换，不用整根轴报废。筒体内壁的衬板拼接缝特意错开了桨叶回转的扫掠路径，衬板固定用的沉头螺钉全部做了平位处理，螺钉头低于衬板表面2mm，不会被砂石骨料磨损导致螺钉松动脱落。螺带式桨叶的外缘和筒壁的间隙控制在3-5mm之间，这个数值是反复核对不同粒径骨料的通过性后定的，间隙太小大粒径石子容易卡滞造成负载骤升，间隙太大则筒壁附近的物料无法被有效搅动，形成贴壁残留。轴端密封采用了双道填料密封加油脂腔的结构，油脂腔的注油通道直接连通到外部的集中润滑点，不用拆开端盖就能定期补充润滑脂，能有效阻挡砂浆渗入轴承位。出料口的启闭结构做了斜面贴合设计，关闭时闸板沿着斜向导轨滑入，密封面的压紧力随闸板闭合逐渐增大，不会出现漏料的情况，闸板的滑动接触面堆焊了耐磨层，长期接触砂石也不会出现沟槽导致密封失效。进料口的边缘做了外翻的折边，倒料时洒落的物料会顺着折边流回筒体，不会积在筒体法兰面上。支撑托轮的位置选在了筒体总长的三分之一处，避开了搅拌轴的挠度最大点，运转时筒体的径向跳动量能控制在0.8mm以内，不会出现桨叶刮蹭筒壁的情况。传动侧的联轴器选用了弹性柱销式，能抵消搅拌轴启停时的冲击载荷，柱销采用尼龙材质，过载时会先剪断切断动力传递，保护搅拌轴和减速机构不会被硬冲击损坏。筒身上的观察口位置特意设在了桨叶回转的盲区上方，不用开盖就能看到内部物料的混合状态，观察口的盖板采用快拆式搭扣固定，清理残留时不用拧螺栓就能快速打开。整套结构没有追求过高的加工精度，所有配合位的公差都适配普通机加工车间的设备能力，没有需要五轴加工的异形曲面，普通立式铣床和车床就能完成全部零件的加工，装配时也不需要专用工装，按照定位标记依次拼接就能保证同轴度要求，后期维护的配件也都是通用标准件，不用专门定制非标零件，很适合中小型工地现场的维修保养条件。
