带旋转臂改进排水阀盘式搅拌设备

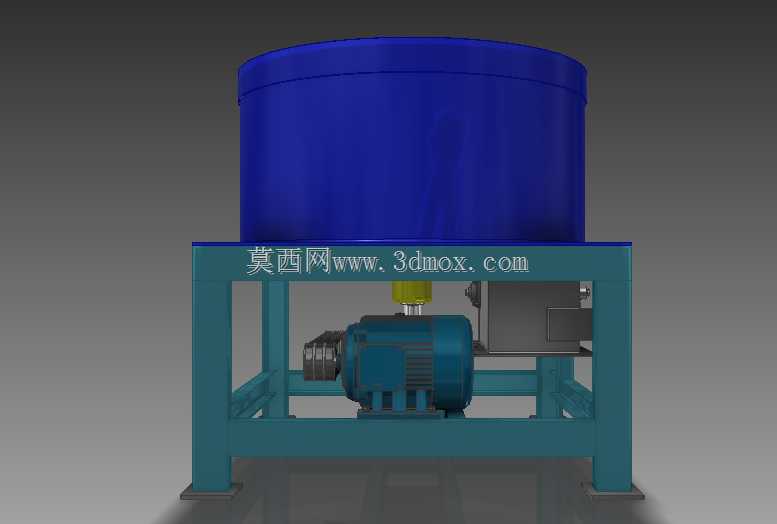

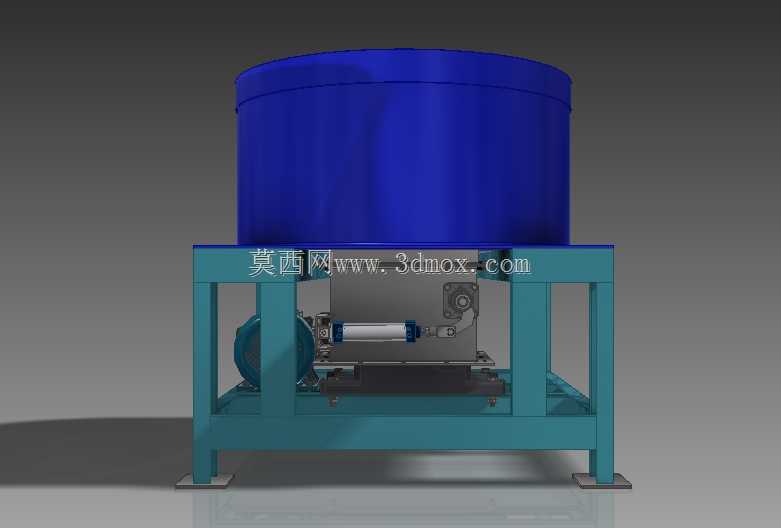

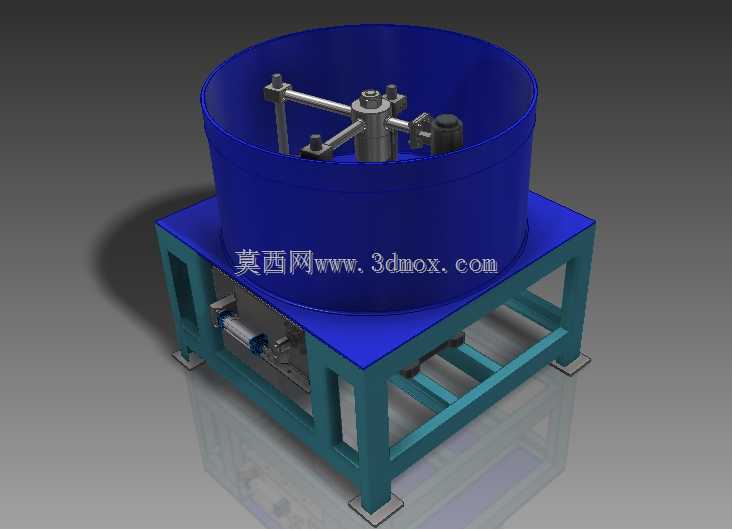

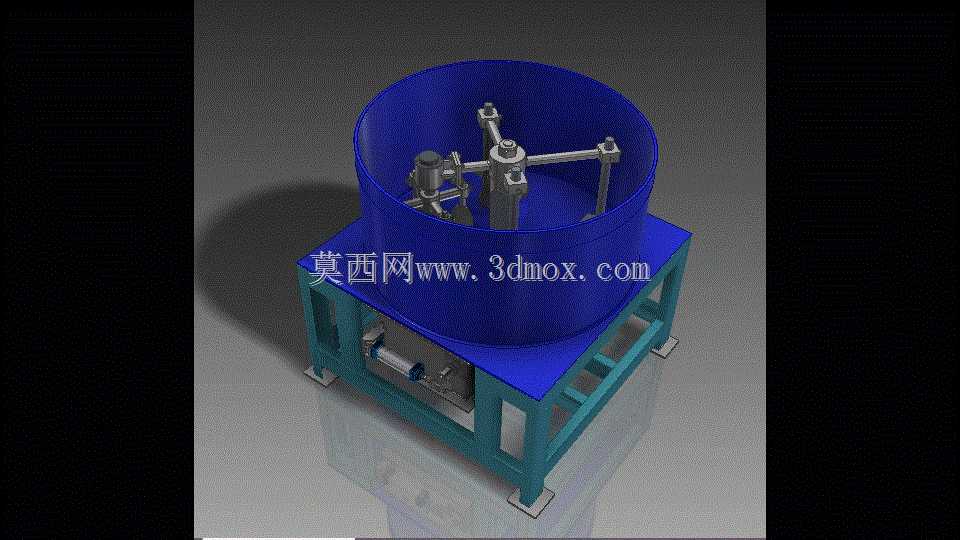

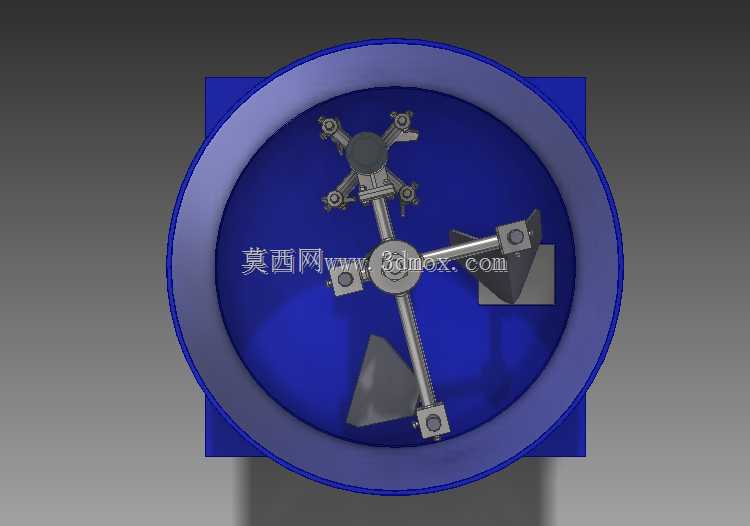

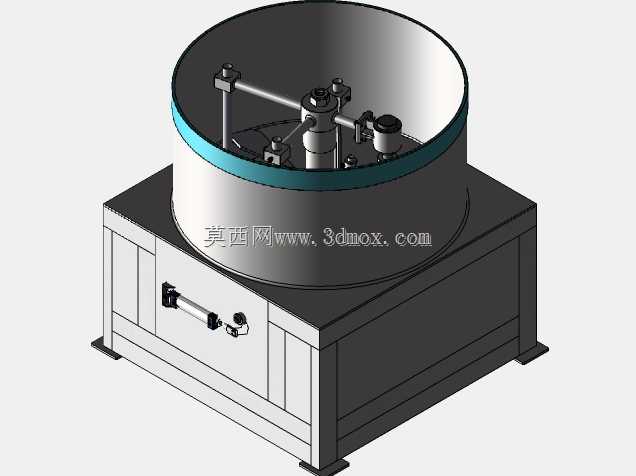

耐火材料车间的盘式搅拌机常年在高磨蚀、高负荷工况下运转，传统机型的排水阀卡滞、搅拌臂磨损不均、机架共振晃量超标是一线运维最头疼的三个问题，这套结构在细节处做了针对性的落地调整。搅拌桶采用直筒深腔构型，内壁预留了耐磨衬板的安装沉台，不用额外焊接固定座，后期更换衬板时直接沉头螺栓锁附即可，避免焊缝被骨料磨穿后出现漏料隐患。桶底的承托框架用方管组焊而成，支腿底部加了方形减震垫安装座，和地面基础连接时能抵消搅拌过程中产生的横向晃动力，不会因为长期震动把地脚螺栓扯松。旋转臂组件没有采用传统的一体式焊接结构，而是做成了分体式快拆构型，搅拌爪和臂身之间用锥面定位加锁紧销固定，当某一侧搅拌爪被耐火骨料磨耗到极限时，不用整根臂拆卸，单独更换磨损的爪头即可，大幅降低备件成本。排水阀的改进点藏在桶底最低处，阀板和阀座之间加了硬质合金密封面，阀杆的导向套延伸到阀体外侧，不会被桶内的细粉料卡进导向间隙导致开关卡滞，排料时阀板完全退到桶底外侧的容纳槽里，不会被流动的骨料冲刷磨损密封面。传动部分藏在承托框架的中层空间，电机和减速机构的安装座做了腰型孔调节位，安装皮带或者联轴器时不用硬撬传动件，调整腰型孔位置就能轻松找正传动中心，避免长期偏载导致的轴承过早损坏。桶身和框架之间的连接用了嵌入式定位块，不是直接把桶体焊在框架上，后期如果桶身被磨穿需要更换，割开定位块的固定焊缝就能整体吊离桶身，不用破坏下方的机架结构。搅拌臂的旋转中心做了偏心调整设计，转动时搅拌爪的轨迹能覆盖到桶壁边缘的死角，不会出现靠近桶壁的原料长期搅不到的积料问题，混料均匀度比传统正中心布置的结构提升不少。机架的方管连接处都加了三角形加强筋，不是单纯的直角焊接，搅拌时产生的扭转力会顺着加强筋分散到整根框架上，不会在焊缝处出现应力集中开裂的情况。
