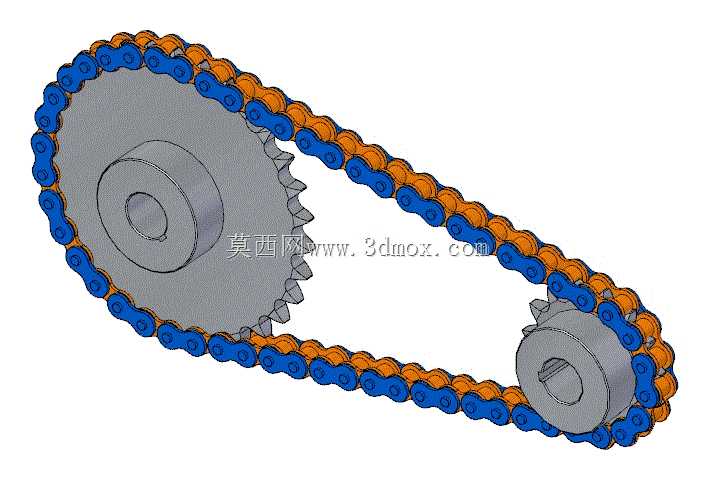

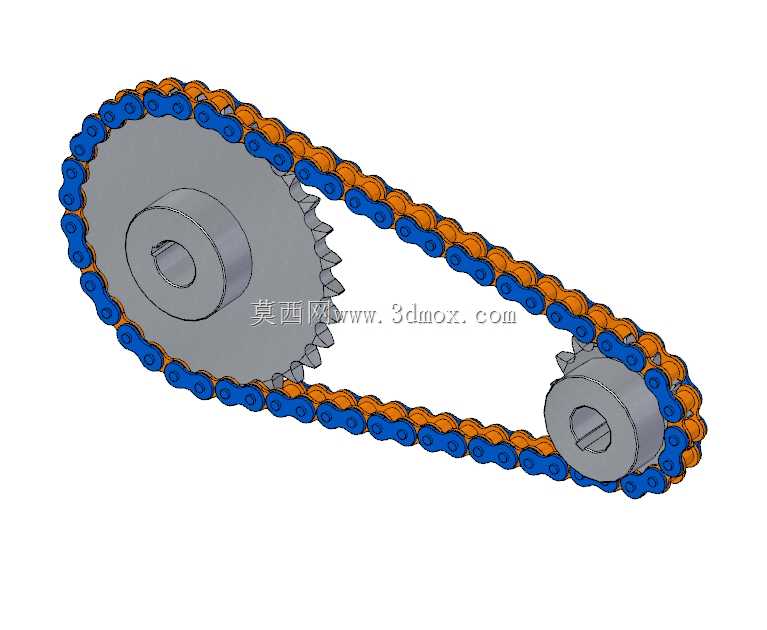

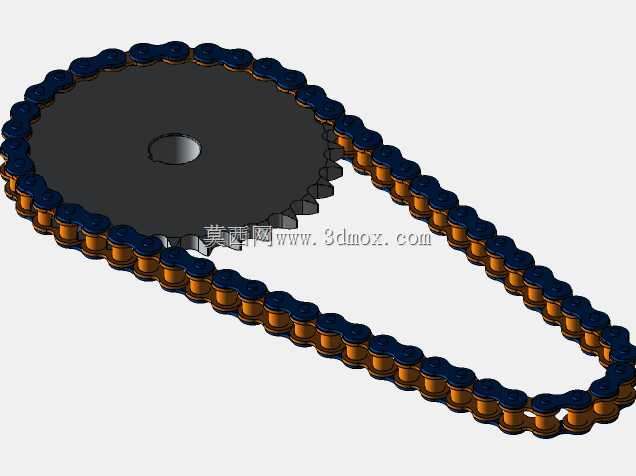

ANSI40标准链轮链条传动组件

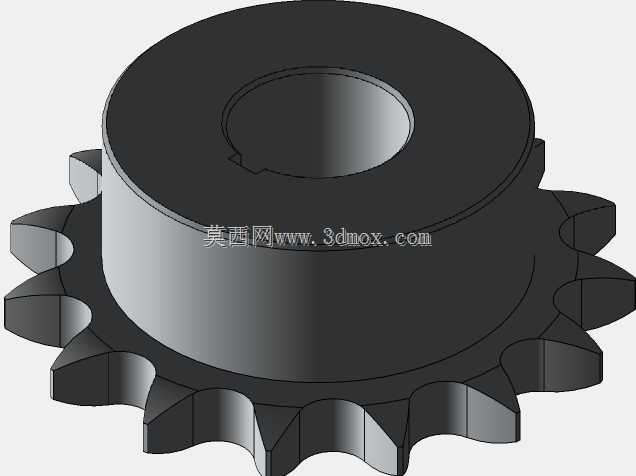

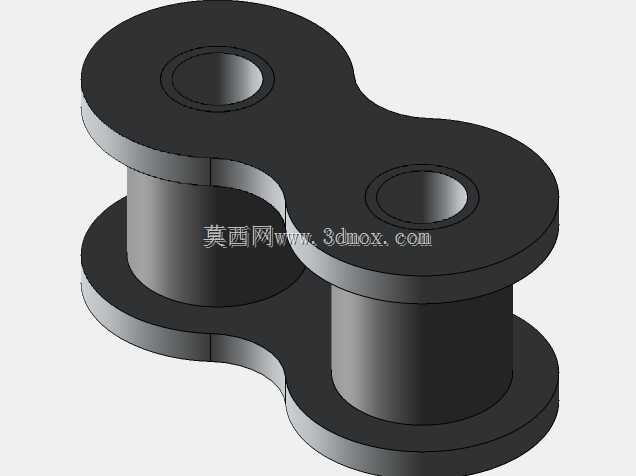

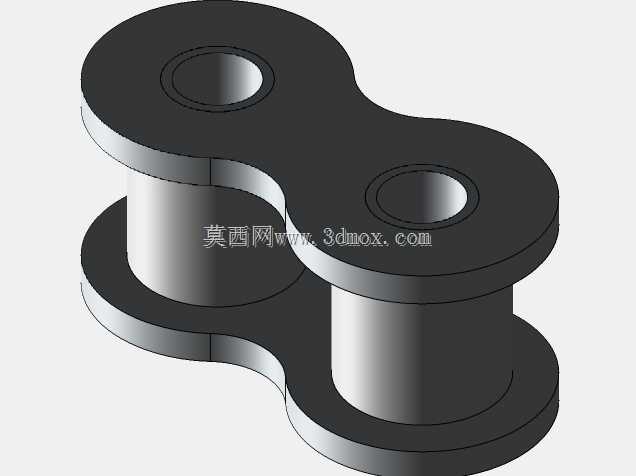

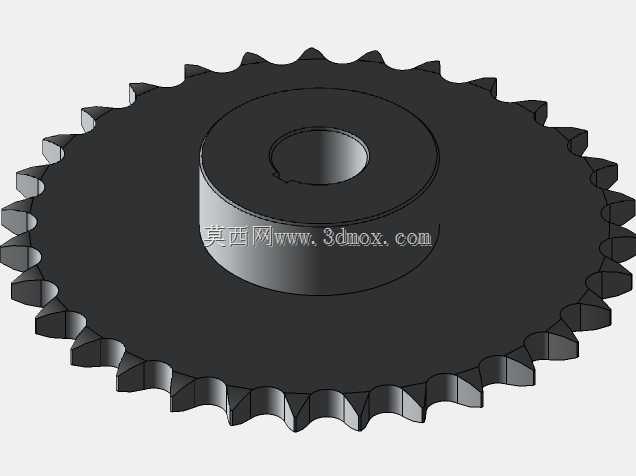

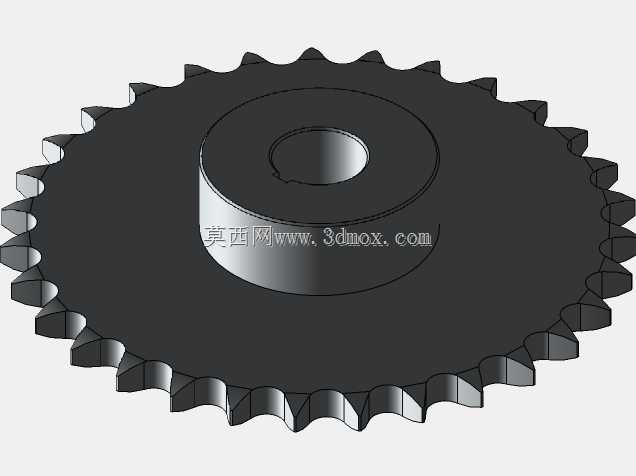

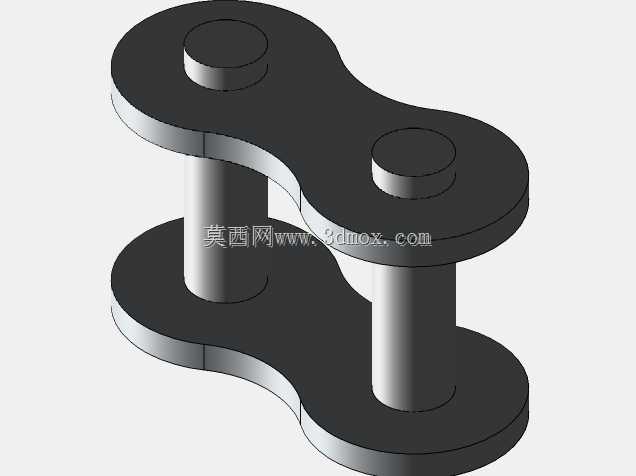

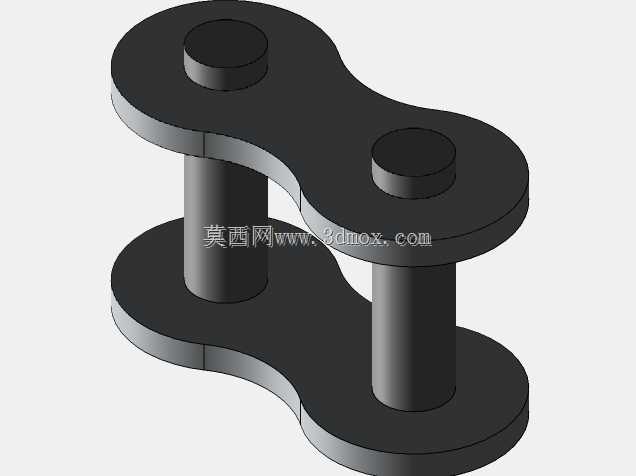

链传动在重载低速工况下常出现外链板偏磨、销轴窜动、链轮齿根应力集中的问题，这套ANSI40规格的链轮链条组件在结构设计阶段就针对这些现场反馈的痛点做了针对性调整。大小链轮的齿形没有照搬标准齿廓的理论曲线，齿根过渡位置做了0.2mm的圆弧修缘，避免链条啮入瞬间的刚性撞击，长期运转时能减少滚子表面的点蚀概率，适配车间多粉尘、润滑不充分的使用场景。链条的内链节和外链节做了独立的公差分组，内链板的孔距公差控制在0.015mm以内，外链板与销轴的配合选用过渡配合加微量过盈，既保证装配时不会出现松旷窜动，又不会因为过盈量过大导致链节转动卡滞，哪怕是在零下十度的低温环境下，链节的转动灵活性也不会受冷缩影响。大链轮的轮毂键槽位置做了加厚处理，键槽侧壁的粗糙度要求达到Ra1.6，避免长期正反转切换时键槽侧壁出现压溃变形，轮毂端面还预留了拆卸用的螺纹孔，后期维护时不需要用撬棍硬敲就能轻松拆下链轮，不会损伤轴颈表面。链条的张紧侧和松侧的垂度在装配时做了模拟验证，两链轮中心距的公差范围控制在±0.5mm，既不会因为中心距过小导致链条张紧力过大加速磨损，也不会因为中心距过大出现松侧链条跳齿的问题。链板的边缘做了倒角处理，没有尖锐的毛刺棱角，装配时不会划伤操作人员的手套，运转时也不会因为锐边刮蹭润滑油管造成意外泄漏。这套组件的结构细节完全贴合现场维修和长期运转的实际需求，没有冗余的装饰性结构，每一处尺寸调整都对应着实际使用中出现过的故障点，哪怕是新手装配工按照公差要求组装，也能达到预期的传动精度和使用寿命，不需要反复调整垫片或者修配零件。
