口红伸缩旋出内部传动结构设计

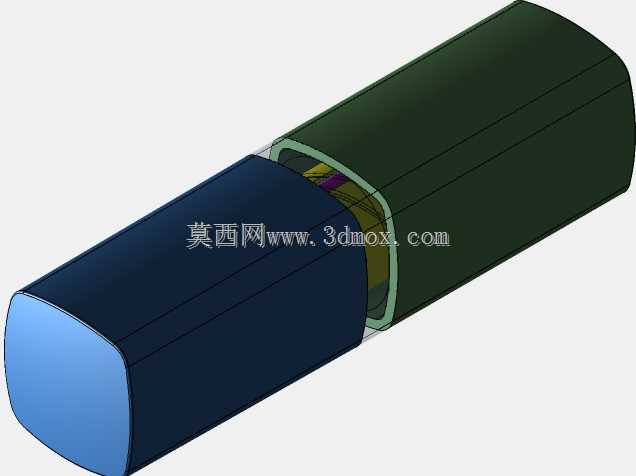

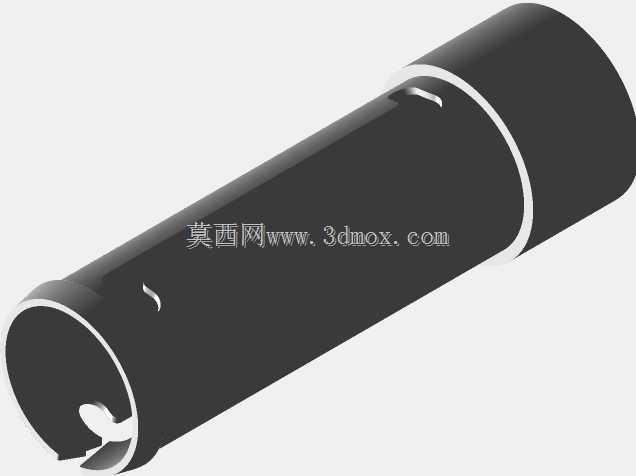

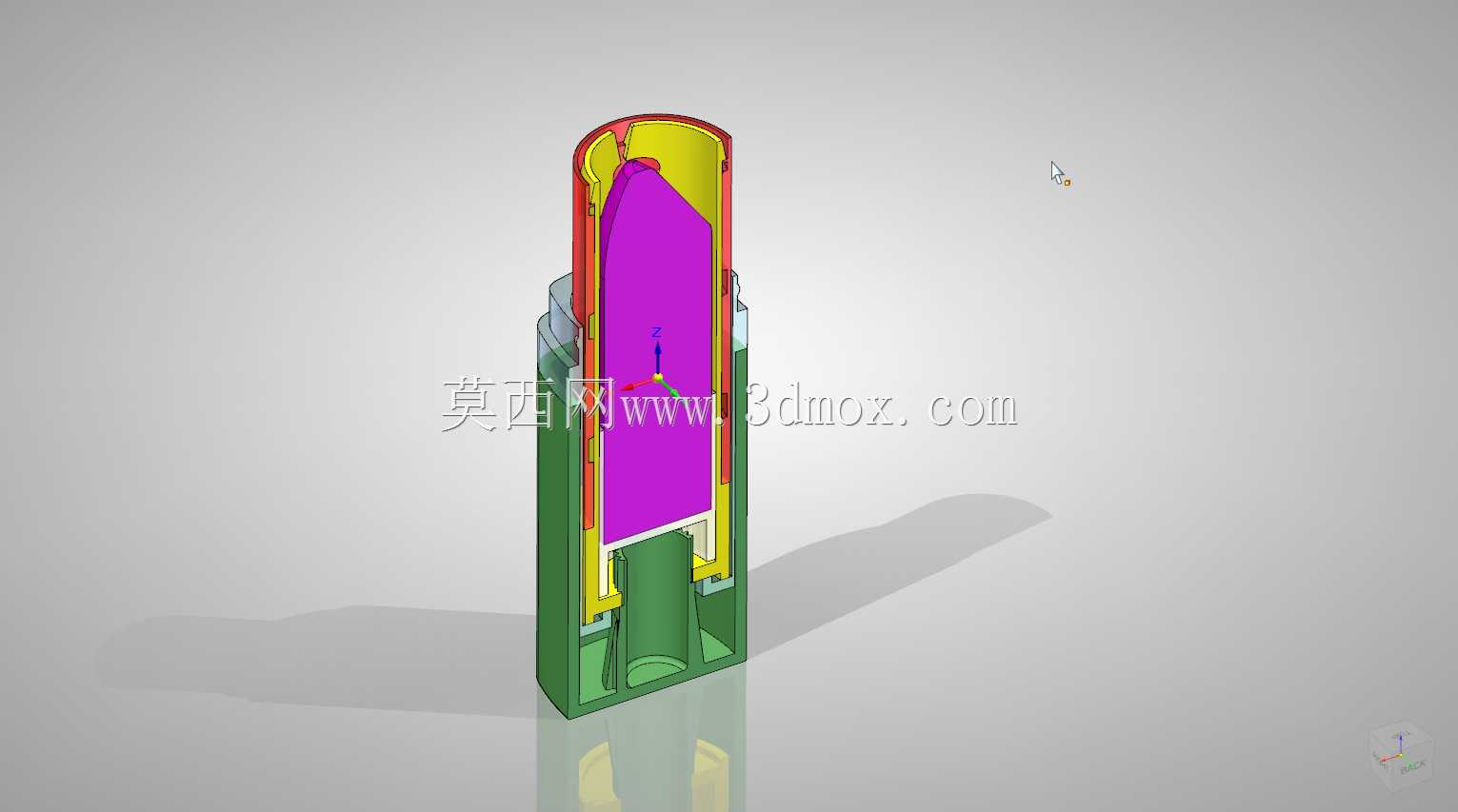

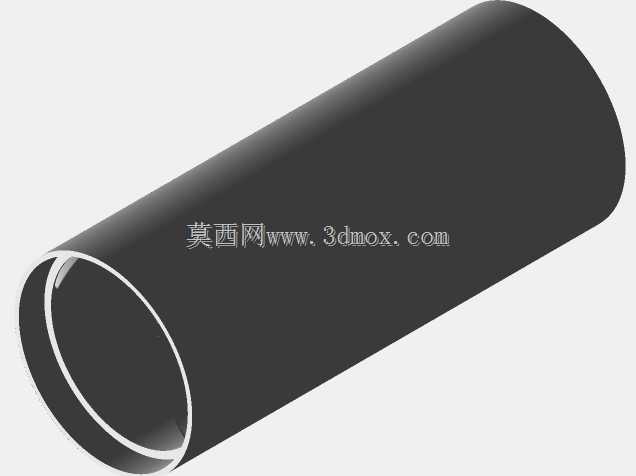

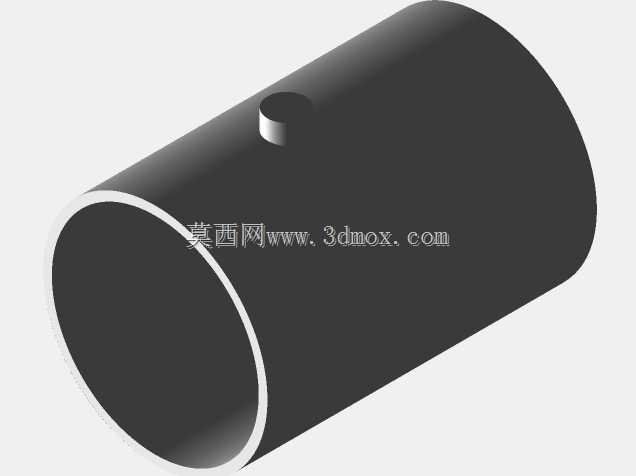

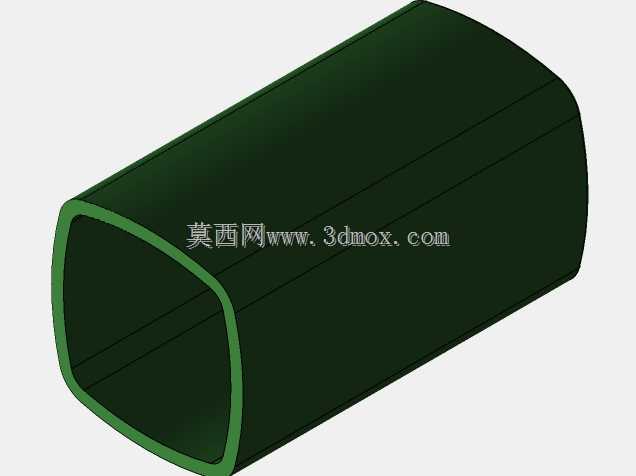

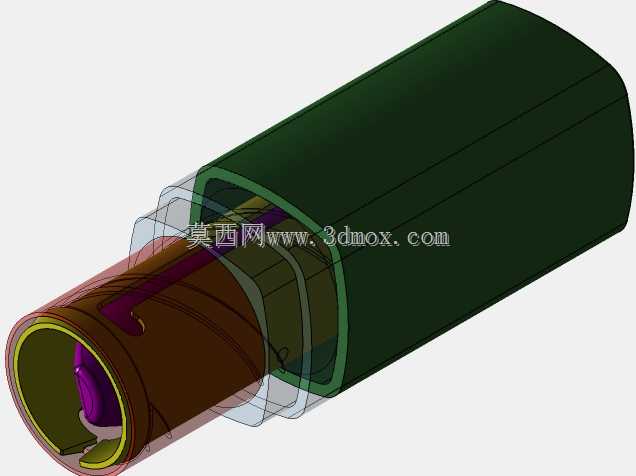

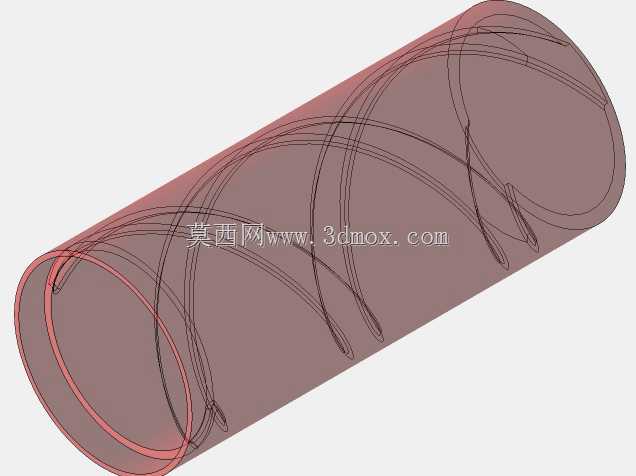

　　日常使用的旋出式口红，其内部的伸缩传动结构是典型的小型精密机械传动应用，这类结构广泛应用在各类棒状膏体的日用包装产品中，除口红外，固体胶、旋转式眉笔、润唇膏等产品都采用同源的螺旋升降传动逻辑，核心是通过周向旋转动作转化为膏体承载座的轴向直线位移，实现膏体的平稳伸出与收回，同时在行程两端设置限位结构，避免操作时脱出或者过度旋入损坏膏体。从结构拆解来看，整个机构分为外壳固定层、螺旋传动层、膏体承载座三个核心部分，外壳作为握持与外观承载件，内壁设置有轴向的导向滑槽，与膏体承载座外侧的导向凸筋配合，限制承载座的周向转动自由度，仅保留轴向滑动的运动空间；中间的螺旋套是传动核心部件，内壁开设连续的螺旋导向槽，与膏体承载座上的传动凸块嵌合，

　　当用户旋转口红底部的旋钮时，会带动螺旋套同步做周向转动，此时嵌在螺旋槽内的凸块会沿着螺旋轨迹运动，在轴向导向槽的约束下，将螺旋套的旋转运动转化为承载座的轴向直线运动，带动固定在承载座内的口红膏体完成伸出或收回动作。设计这类小型传动结构时，首先要匹配膏体的额定伸出行程，常规口红的膏体有效伸出长度在12-15mm区间，对应的螺旋槽导程需要结合旋钮的操作旋转圈数设定，通常控制在1.5-2圈即可完成全行程伸缩，避免旋转圈数过多导致操作繁琐，同时螺旋升角需要控制在摩擦自锁角度范围内，保证膏体伸出后不会因为自重或者日常使用的轻微受力自动回缩，也不会因为携带过程中的晃动出现膏体意外滑出的情况。结构的安装边界需要适配常规口红的外壳尺寸，

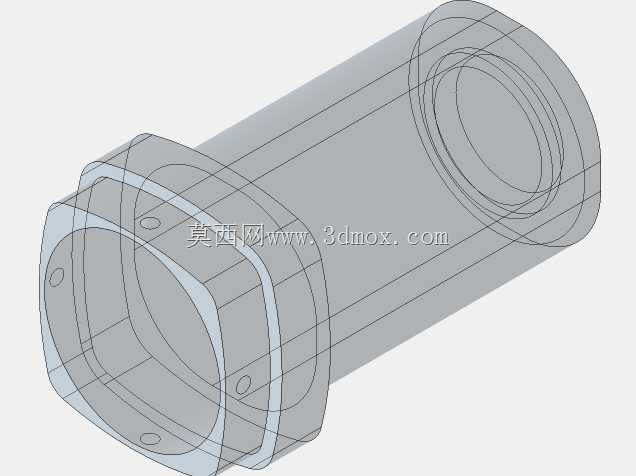

　　整体传动组件的外径需要控制在12mm以内，整体装配后的总长度根据膏体长度设定，通常在70-80mm区间，各部件之间的配合间隙需要严格控制，塑料件之间的滑动配合间隙取0.05-0.1mm，既保证旋转操作时的顺滑无卡顿，又避免间隙过大导致的膏体晃动、歪斜问题。在结构细节设计上，行程两端的限位结构需要做圆弧过渡处理，避免硬碰撞导致的塑料件开裂或者凸块断裂，当膏体收回到最低位置时，承载座的上端面需要与中束的内端面贴合，保证膏体完全收纳在外壳内部，避免膏体与盖子接触造成污染或者膏体顶端碰损；当膏体伸出到最大行程位置时，螺旋槽末端的止位结构需要承受用户继续旋转的扭力，因此止位位置需要做局部加厚处理，提升结构强度。

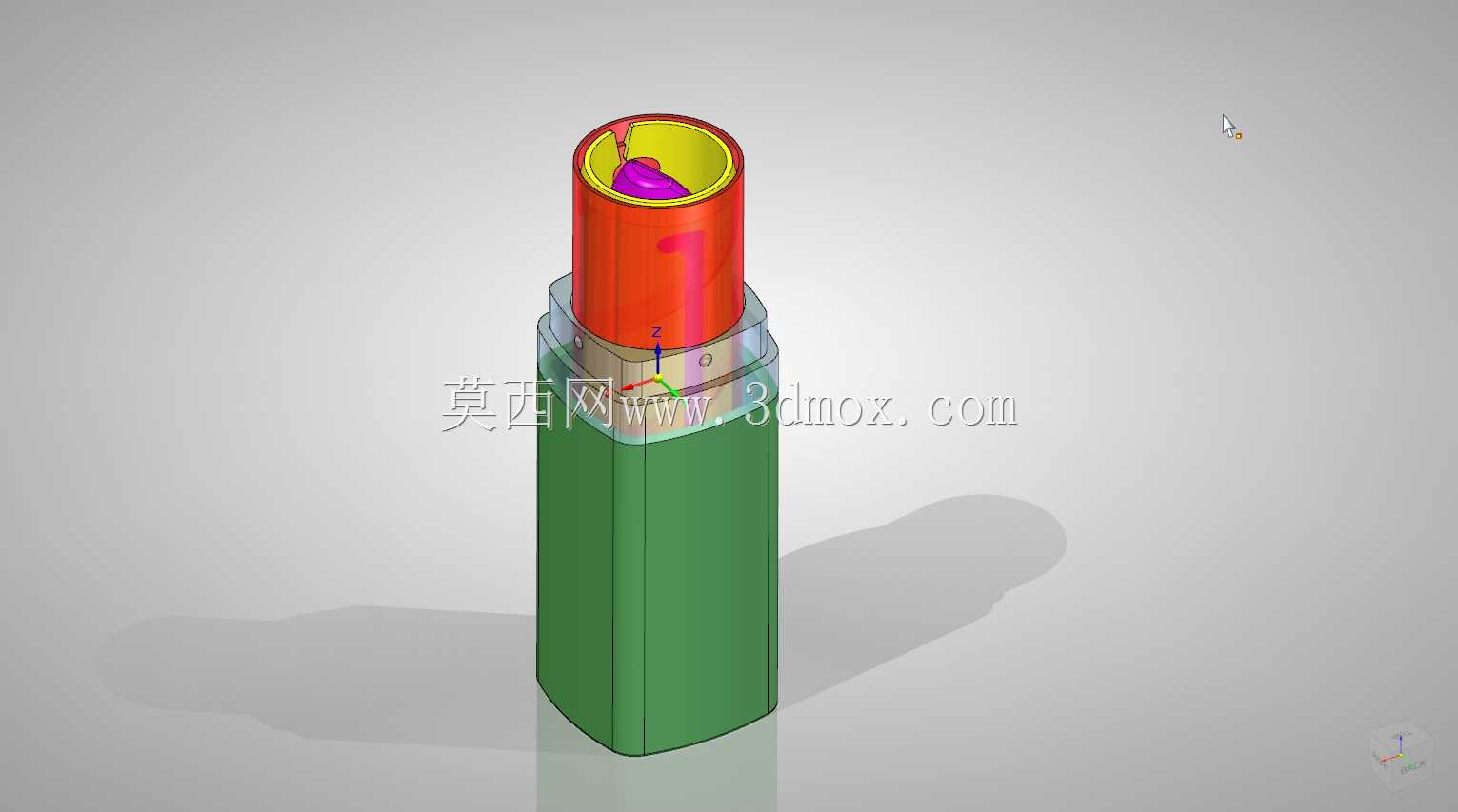

　　按键式的锁止结构可以集成在底部旋钮位置，日常携带时按下按键可以锁定螺旋套的周向转动，避免放在包内因为摩擦、挤压导致旋钮意外转动，膏体滑出蹭脏包内物品，使用时按下按键解除锁止即可正常旋转操作。这类小型传动结构虽然尺寸小巧，但对传动顺滑度、结构可靠性、操作手感的要求并不低，设计过程中需要反复验证螺旋槽的轨迹顺滑度，避免出现传动卡滞、行程卡顿的问题，同时要考虑塑料件注塑成型的工艺性，螺旋槽的设计要避免出现倒扣结构，保证零件可以顺利脱模，适合批量注塑生产，降低量产成本。实际装配过程中，各部件采用轴向堆叠的组装方式，从外壳底部依次装入螺旋套、膏体承载座、底部旋钮，最后通过卡扣结构完成底部固定，不需要额外的螺丝或者粘接工序，提升组装效率，适合日用消费品的大批量流水线装配作业。
