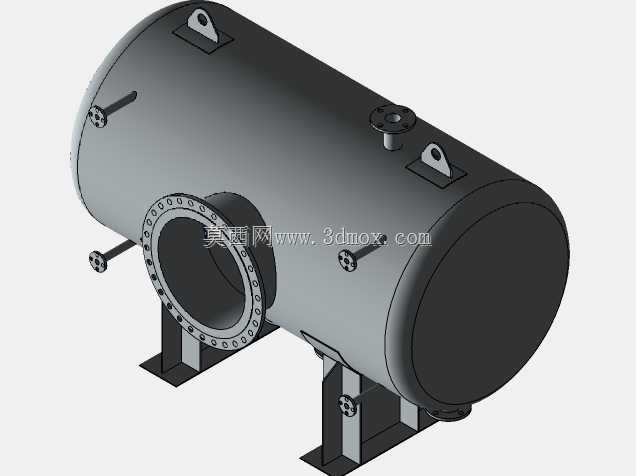

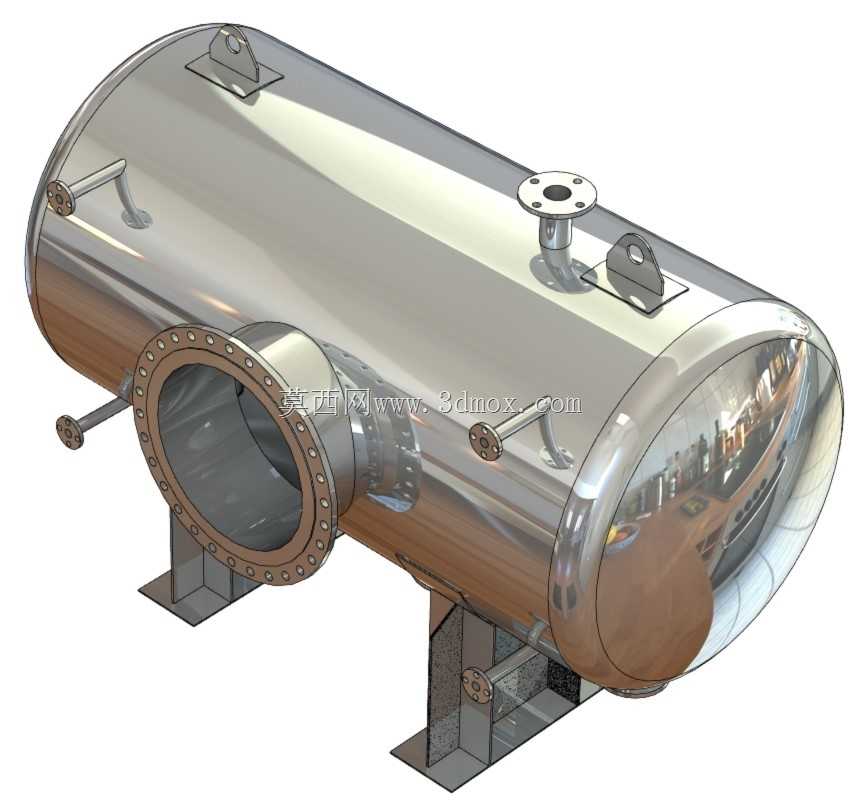

卧式不锈钢承压工艺罐体结构设计

化工生产现场的卧式承压罐体常出现支座焊缝撕裂、法兰密封面渗漏、吊装变形的问题，这款卧式不锈钢工艺槽的结构设计完全围绕加工适配的核心逻辑展开，每一处细节都对应现场加工与落地使用的实际痛点。筒身采用等厚薄壁卷圆工艺，卷制前提前对板材边缘做预弯处理，避免卷圆后出现直边段导致筒身圆度超差，筒身纵缝采用全焊透结构，焊后预留2mm的机加工余量，方便后续对筒身外壁做抛光处理时消除焊缝余高，避免应力集中点长期受介质腐蚀出现开裂。侧面大口径法兰的对接位置没有直接与筒身垂直焊接，而是在法兰与筒身之间增加了15mm厚的补强圈，补强圈与筒身贴合面提前做了弧度铣削，保证与筒身外壁完全贴合，焊接时采用分段对称焊的工艺顺序，避免法兰受热变形导致密封面平面度超差，后续安装密封垫片时不会出现局部间隙过大的渗漏问题。顶部的小口径接管与法兰采用一体锻件加工，接管与筒身连接的角焊缝做了圆弧过渡处理，既减少了介质流动的死角，也避免了直角位置的应力集中，同时方便现场做酸洗钝化处理时不会残留酸液腐蚀焊缝。鞍式支座的设计没有采用常规的焊接固定结构，而是在支座与筒身之间增加了聚四氟乙烯滑动垫板，一侧支座做固定限位，另一侧预留3mm的轴向滑动间隙，适配罐体受热膨胀时的轴向位移，避免热应力拉扯支座焊缝导致开裂，支座底板预留了长条形安装孔，方便现场安装时调整基础预埋螺栓的位置偏差，降低现场安装的对位难度。顶部的吊耳位置经过重心测算，两个吊耳对称分布在罐体重心两侧150mm位置，吊耳与筒身之间增加了补强板，避免吊装时筒身局部受力出现凹陷，吊耳的开孔做了倒角处理，防止吊装时钢丝绳被锐角割断。罐体两端的椭圆形封头采用冷压成型工艺，成型后对封头边缘做削边处理，保证与筒身对接时的错边量控制在0.5mm以内，封头与筒身的环缝采用自动氩弧焊焊接，焊后做整体水压试验验证承压能力。所有外露的金属表面做镜面抛光处理，既符合食品、医药类工况的卫生要求，也减少了介质残留挂壁的问题，方便后续生产过程中的清洗维护。
