工业级双轴撕碎破碎设备结构设计

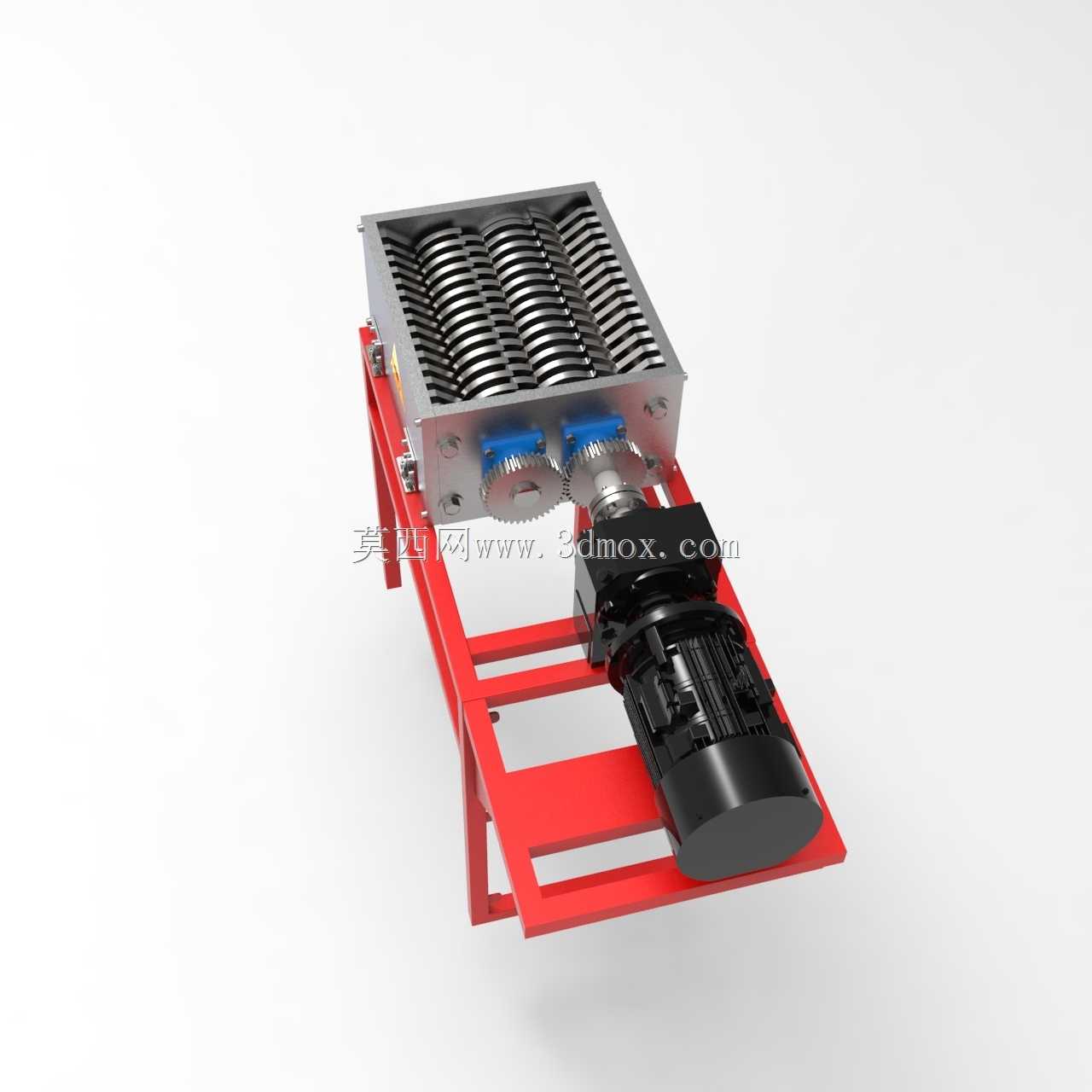

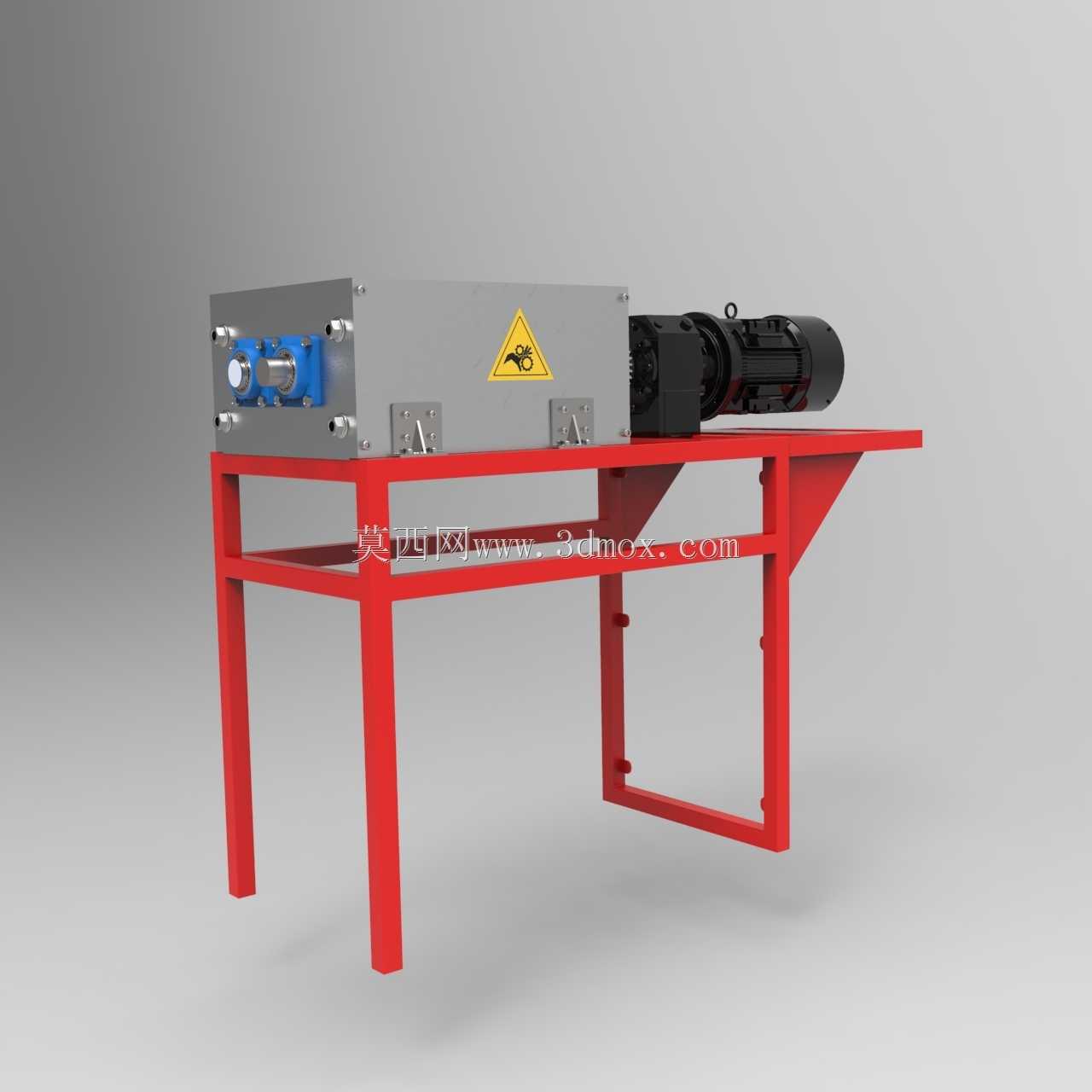

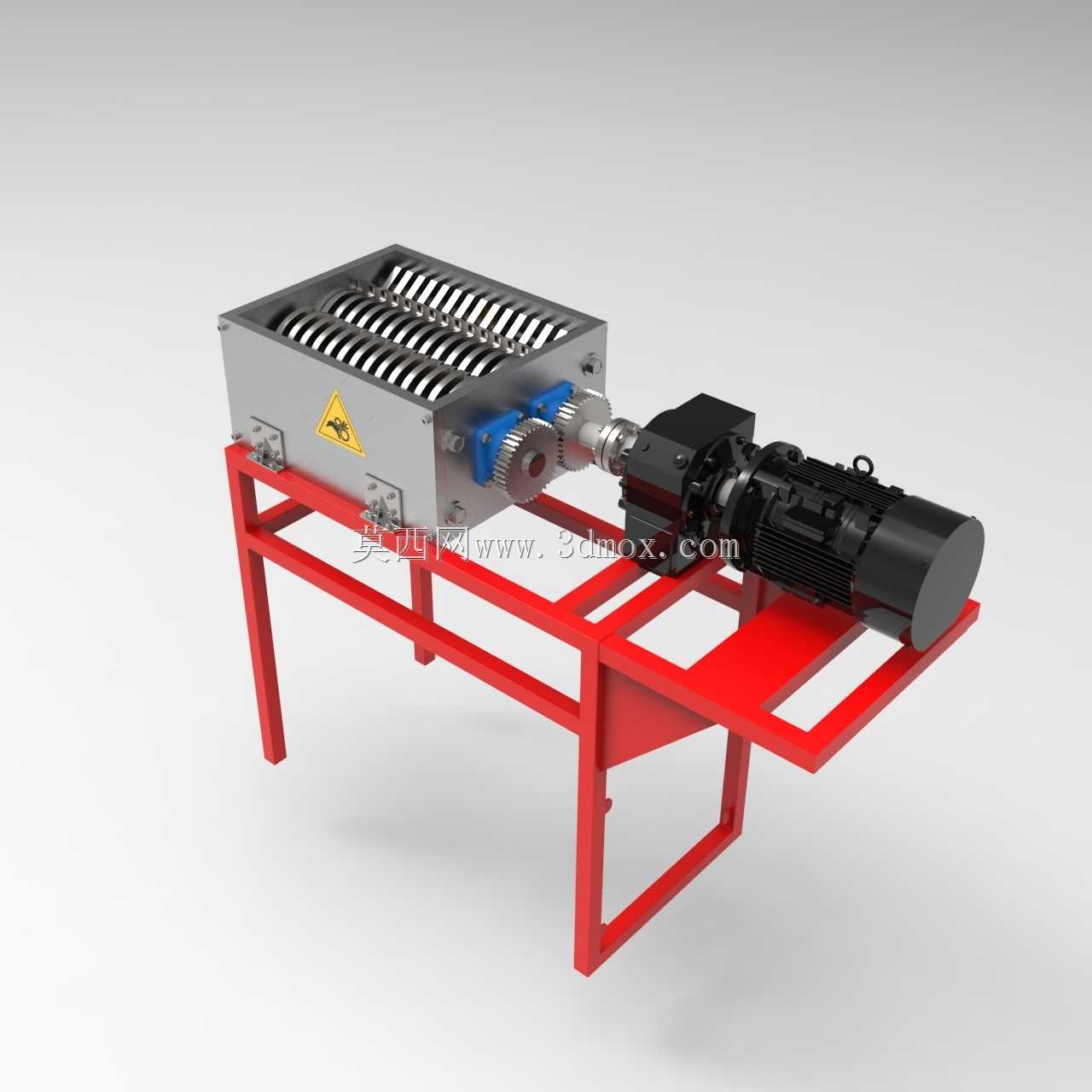

车间里常规单轴碎料设备常遇到卡滞、刀组崩损的问题，这款双轴撕碎结构的设计，刚好针对厚硬废料、成卷物料的破碎工况做了针对性的结构适配。红色方管焊接机架没有做多余的装饰性折弯，所有承力位置的方管对接处都预留了焊后加工余量，避免焊接变形导致的电机安装面翘曲——不少自制撕碎设备用不了多久就出现轴承座偏磨，根源就是焊后没做二次铣削，同轴度偏差超过0.2mm就会让刀轴运转时产生周期性径向负载，时间久了不仅齿轮打齿，连减速电机的输出轴都会被别断。刀箱部分的侧板和端板采用嵌入式拼接，不是简单的平面焊接，每块拼接板都做了5mm的止口，螺栓锁紧后能抵消破碎时刀轴传递的侧向冲击力，就算遇到硬度偏高的金属块卡入刀隙，箱体也不会出现焊缝开裂的情况。刀轴上的刀片排布特意做了错位螺旋布局，相邻刀片的刃口夹角错开15度，破碎时物料不会集中在某一段刀组受力，运转时的负载波动能降低40%以上，配套的减速电机不用选过大功率就能满足破碎扭矩需求。传动侧的齿轮和电机输出端之间加了弹性联轴器，不是刚性直连，这种设计能吸收刀轴突然卡滞时的瞬时冲击，避免齿轮断齿或者电机过载烧毁。机架下方的承料托架特意做了倾斜角度，破碎后的物料能顺着斜面自然滑落，不会堆积在刀箱下方卡塞刀轴间隙，托架的横梁位置避开了电机的检修空间，日常更换密封件、补充润滑脂的时候不用拆解整个机架。刀箱表面贴的警示标识位置刚好在操作人员的视线平齐处，没有被传动部件遮挡，符合车间设备的安全规范。所有外露的连接螺栓都采用防松垫圈加螺纹胶的双重防松设计，毕竟破碎设备运转时振动极大，普通螺栓用不到半个月就会出现松动移位。轴承座的安装位置特意做了凸台定位，不是直接锁在平板上，装配时不用反复打表找正，只要把轴承座卡入凸台就能保证两根刀轴的平行度公差控制在0.1mm以内，大幅降低现场装配的调试难度。
