工业级木材金属板粉碎设备结构设计

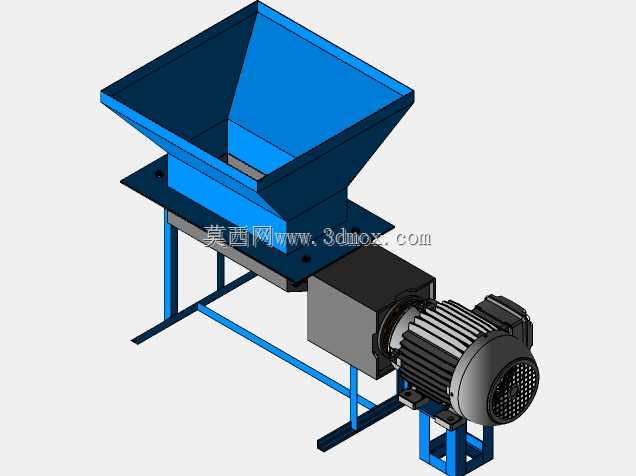

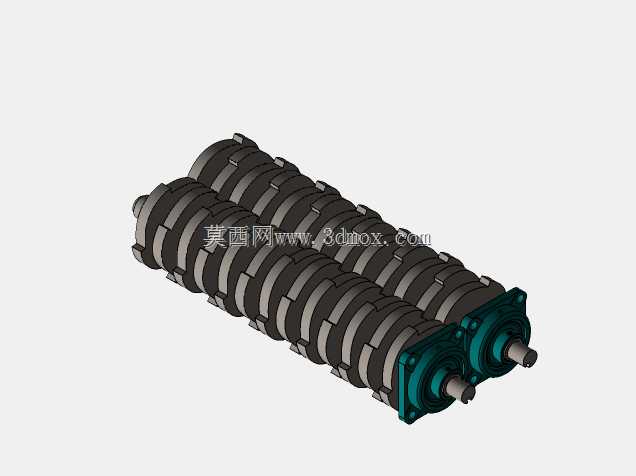

敞口式进料斗的斜壁角度经过反复校核，刚好卡在物料自然堆积角临界值，木材边角料、薄金属板投入后不会在斗壁架桥卡料，斗体与下方破碎腔的连接法兰做了加厚翻边，螺栓孔位预留了0.2mm的错位余量，就算焊接后法兰出现轻微形变，也能顺利穿装紧固件，不会出现现场配钻的麻烦。支撑机架采用方管焊接结构，四条支腿的受力点直接对应破碎腔的轴承座安装位，电机安装座和机架做成一体化焊接结构，避免分体式装配带来的同轴度偏差，毕竟破碎作业时的冲击载荷极大，哪怕0.1mm的同轴度误差，都会在高速运转中快速磨损轴承、打坏刀轴。刀腔侧面的密封槽特意做了阶梯式设计，普通平板密封在金属碎屑的长期冲刷下很容易磨损失效，阶梯结构能让碎屑在进入密封位前先卸力沉降，大幅延长密封件的更换周期。电机输出端和刀轴的连接选用了直连式联轴器，没有额外加装减速机构，针对薄金属板和轻质木材的破碎工况，电机额定转速刚好匹配刀轴的切削线速度，省去减速环节不仅能降低整机成本，还能减少传动环节的功率损耗，只是对刀轴的动平衡要求更高，建模时特意把刀座的安装位做了对称排布，每个刀座的重量差控制在5g以内，就算高速运转也不会出现异常振动。进料斗的上口做了外翻边处理，不光是为了提升结构强度，现场作业时外翻边能挡住投料时溅出的碎屑，避免操作人员被崩飞的金属边角料划伤。机架底部的安装脚板开了长条形螺栓孔，现场固定设备时可以根据地基的预埋螺栓位置微调，不用二次返工打孔。刀腔的检修门设置在侧面，开合方向避开了电机安装位，更换刀片时不用拆卸电机或者进料斗，单人就能完成日常维护作业。所有焊接位的焊脚高度都根据载荷大小做了区分，受力大的轴承座位置焊脚高度达到8mm，非受力的辅助支撑位焊脚控制在4mm，既保证结构强度，又不会因为过量焊接带来不必要的热形变。
