带轴承箱安装位的小规格法兰式夹紧垫圈

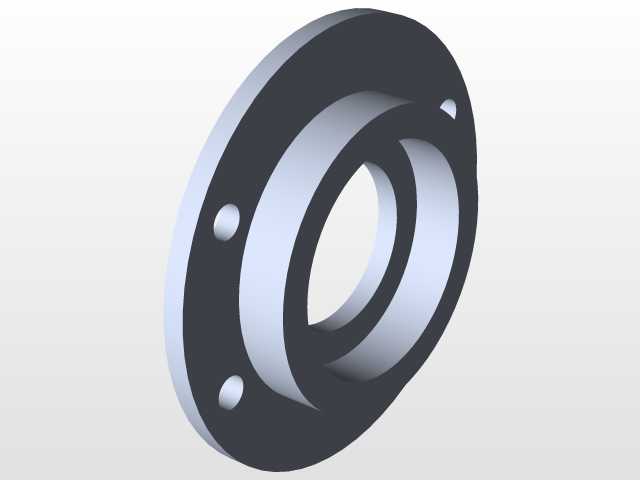

　　在中小型传动组件、精密检测传感单元的装配环节里，这类带轴承箱适配结构的小夹紧垫圈，往往是容易被忽略但直接影响装配同轴度与运行稳定性的核心小零件。很多一线装配钳工在处理小功率轴系、微型传感装置的轴承箱固定时，常会遇到普通平垫圈无法兼顾轴向定位、周向防转以及轴承外圈预紧的问题，这款垫圈的结构设计正是针对这类场景做了针对性优化。从结构上看，它并非传统的等厚平垫圈，而是采用了阶梯式的环形结构，外圈带有三个均匀分布的沉头安装孔，用于穿设固定螺栓将垫圈整体锁定在轴承箱的安装端面上，内圈的凸起台阶则刚好嵌入轴承箱的端盖定位槽内，既可以在安装时快速实现同轴定位，避免人工对齐带来的偏心误差，也能在设备运行时承受一定的径向载荷，

　　防止垫圈受振动影响出现移位。内圈的通孔尺寸与适配轴承的外圈外径保持严格的公差配合，台阶面的高度经过精确计算，当螺栓按规定扭矩锁紧时，台阶端面刚好抵在轴承外圈的端面上，提供稳定且均匀的轴向预紧力，不会因为预紧力过大导致轴承游隙过小出现运转卡滞，也不会因为预紧力不足导致轴承在运行过程中出现轴向窜动，影响传动精度或者传感检测的准确性。在实际应用场景中，这类垫圈常配套在小型光电传感器、微型扭矩传感器的安装轴承箱上，这类传感设备对安装定位的精度要求极高，哪怕是零点几毫米的偏心或者窜动，都可能导致检测数据出现偏差，甚至造成传感元件的磨损。传统的装配方式是采用普通平垫圈加调整垫片的组合来调整预紧间隙，不仅装配效率低，

　　而且在设备长期运行受振动影响后，垫片容易出现移位、松散的问题，导致预紧力失效。这款集成式的夹紧垫圈把定位、预紧、固定的功能整合在单一零件上，减少了装配时的零件数量，也降低了多零件配合带来的累积误差。从安装边界来看，垫圈的外圈直径控制在适配小型轴承箱的尺寸范围内，三个安装孔的中心圆直径与常规小型轴承箱的安装孔位完全匹配，不需要对现有轴承箱的安装端面做二次加工就可以直接替换使用，垫圈的整体厚度经过优化，不会额外增加轴系的轴向安装尺寸，对于安装空间紧凑的微型传感设备、小型传动模组来说非常友好。设计过程中，针对垫圈的受力情况做了对应的结构强化，外圈的安装孔位置做了局部加厚处理，避免螺栓锁紧时出现应力集中导致垫圈变形，

　　内圈与轴承接触的端面做了高精度的平面度处理，保证预紧力可以均匀分布在轴承外圈的整个端面上，不会出现局部应力过大压伤轴承外圈的情况。三个安装孔采用沉头设计，螺栓锁紧后螺栓头不会突出垫圈端面，保证安装后垫圈端面与相邻部件之间不会出现干涉，也让整体装配结构更加紧凑。在日常的设备维护中，这类一体化的夹紧垫圈也比多垫片组合的结构更便于拆装，更换轴承时不需要反复调整垫片厚度来匹配预紧间隙，只需要按规定扭矩锁紧固定螺栓就能达到设计要求的预紧效果，大幅降低了设备维护的技术门槛和耗时。对于做小型传动设备、传感装置结构设计的工程师来说，这类标准化的集成式夹紧垫圈可以直接纳入通用零件库，在设计阶段直接调用，不需要单独为每个项目设计定制的垫圈结构，既能缩短设计周期，也能降低后续的零件采购和装配成本。在材质选择的适配性上，这个结构的垫圈可以根据不同的使用场景选用不同的材料，常规工况下采用优质碳素结构钢做表面发黑处理就可以满足强度和防锈要求，在有防腐需求的工况下可以选用不锈钢材质加工，在需要轻量化的场合也可以采用高强度工程塑料制作，结构本身的适配性非常强。需要注意的是，在安装使用时，三个固定螺栓需要采用对角分次锁紧的方式，避免单次锁紧单个螺栓导致垫圈出现偏斜，影响预紧力的均匀性，同时要保证轴承箱的安装端面与垫圈的接触面有足够的平面度，避免因为接触面不平导致垫圈受力不均出现变形。
