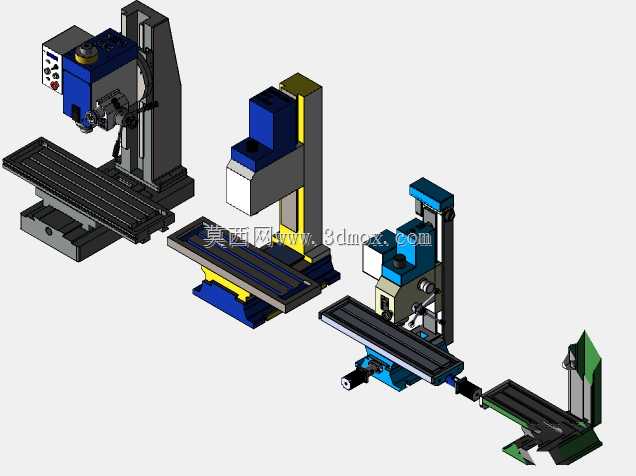

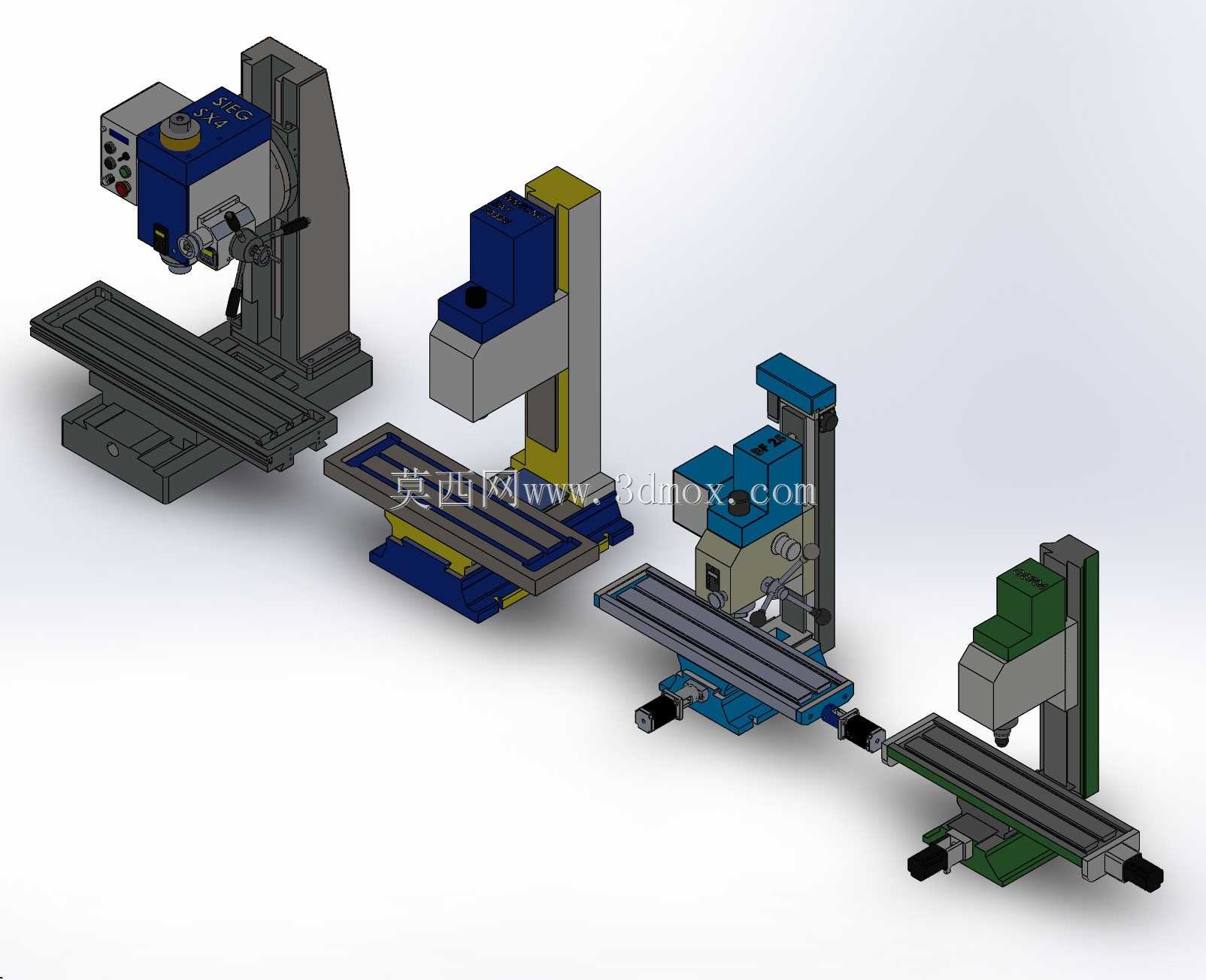

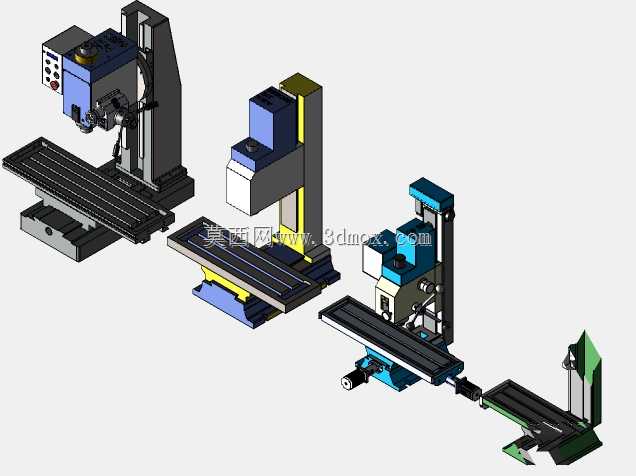

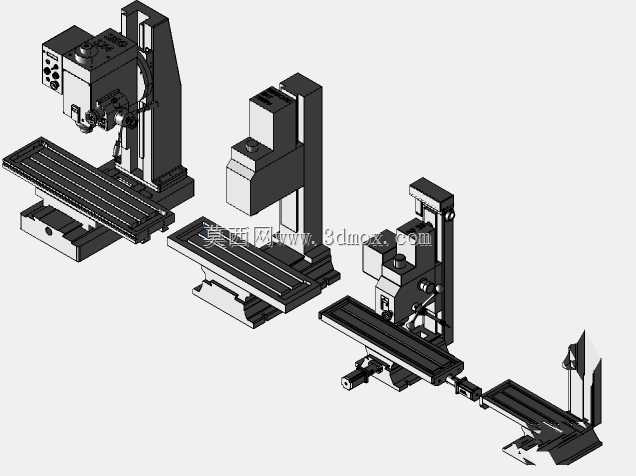

小型台式磨床的跨品牌尺寸适配一直是DIY改装圈的核心痛点，不同厂商的机身安装孔位、主轴中心高、工作台行程公差没有统一标准，很多玩家购入设备后才发现外购的防护罩、数控滑台、冷却套件根本装不上，要么重新打孔破坏机身刚性，要么返工修改配件浪费大量成本。这组对比模型把四款市面主流小型台式磨床按1:1比例等比排布，临界尺寸精度控制在1毫米内，完全可以直接作为改装设计的基准参考。从左到右四款机型的立柱截面宽度差最大达到27毫米，工作台T型槽的间距偏差有8毫米，主轴端面到工作台面的最大行程差更是超过40毫米，这些肉眼很难快速辨别的差异，在做全封闭外罩设计的时候直接决定了钣金件的折弯尺寸，差3毫米就会出现罩壳装不上或者间隙过大漏切削液的问题。很多人改CNC的时候只关注行程参数，忽略了底座背部的安装平面平整度，这四款机型里有两款的底座背部是带铸造加强筋的非平面结构，要是按照平底座的尺寸去设计Z轴固定板，装上去就会出现倾斜，直接影响加工精度。模型里特意把各机型的底部安装孔位、立柱和底座的连接位置、手轮的突出长度都做了还原，不用再反复翻各个品牌的说明书凑参数，也不用拿着卷尺蹲在设备旁边反复测量。对比的时候能直观看到不同机型的操作空间冗余，比如最右侧机型的横向手轮突出长度比最左侧短12毫米，做封闭式外罩的时候就能省出更多内部空间布置走线和冷却管路。还有主轴端的安装法兰直径差异，不同机型的法兰直径差有15毫米，选配刀具夹头和除尘装置的时候不用再反复核对参数，直接对照模型选适配的规格就行。这类小型磨床的改装很多时候不需要追求极致的参数，只要把各个干涉位置的尺寸卡准，就能避免大部分装配返工的问题，这组模型把容易被忽略的非安装面尺寸也做了还原，比如电机的突出位置、电控盒的安装高度，设计外罩的时候不用再额外留冗余的避让空间，能让整机的结构更紧凑，也不会出现装好之后才发现手轮转不动或者门打不开的尴尬情况。
