石材加工用数控绳锯切割设备结构

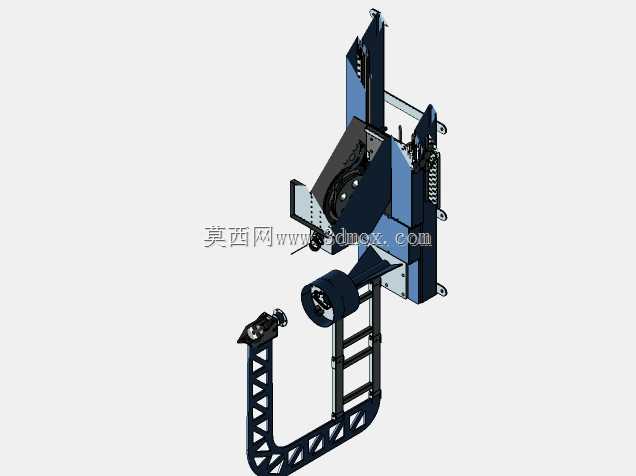

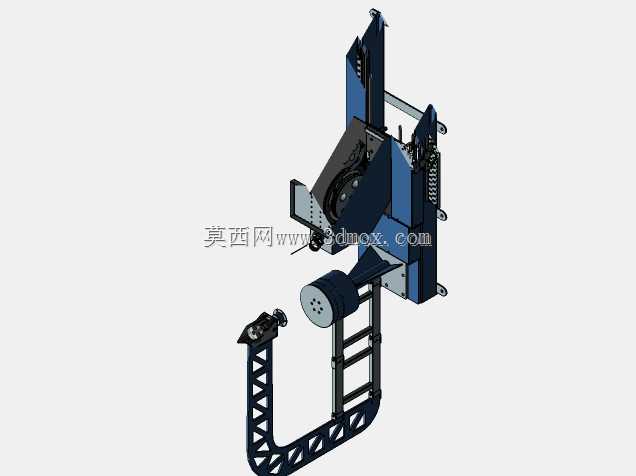

天然石材板材切割现场常遇到崩边、异形轮廓走刀偏差、长周期作业张紧力衰减的问题，这款绳锯的结构设计刚好对准这些实际工况的痛点做了针对性调整。多组导向轮的排布没有沿用常规等距布局，靠近切割作业区的两个导向轮做了偏置12度的倾角处理，金刚石串珠绳运行到切割接触段时，能保持和石板进给方向的垂直贴合度，就算是加工厚度超过200mm的花岗岩整板，绳体也不会因为侧向分力出现跑偏蹭边的情况，能把石板边缘的崩边率控制在极低水平。悬臂式的工件支撑框架采用了桁架式镂空结构，不是整块钢板铣削成型，在保证整体刚性的前提下把悬臂端的自重降了近四成，长时间伸出行程切割大尺寸石板时，框架末端的挠度变形量不到0.2mm，完全不会因为支撑形变导致切割面出现斜度偏差。张紧轮组的安装座预留了自适应滑移行程，内置的碟簧组能实时补偿串珠绳磨损后出现的张紧力下降，不需要操作人员频繁停机手动调整张紧度，连续作业8小时的张紧力波动值能稳定在允许公差范围内，不会出现绳体打滑跳槽的装配隐患。设备底座的安装脚做了可调式减震结构，地面不平整的加工车间里，能通过调节脚杯高度把整机水平度校准到0.1mm/m以内，切割作业时的整机振动幅度被大幅削弱，串珠绳的切削轨迹更稳，切割面的光洁度也能得到保障。两侧的防护挡板采用快拆式卡扣固定，日常更换磨损的串珠绳或者清理导向轮缝隙里的石粉泥浆时，不需要拆卸多组螺栓就能掀开挡板，维护操作的效率提升不少。切割头的进给导轨做了全密封防护设计，石粉和冷却水混合物不会侵入导轨滑块的配合面，能大幅延长导轨副的使用寿命，就算是高湿度多粉尘的石材加工车间环境，设备的长期运行精度也能保持稳定。
