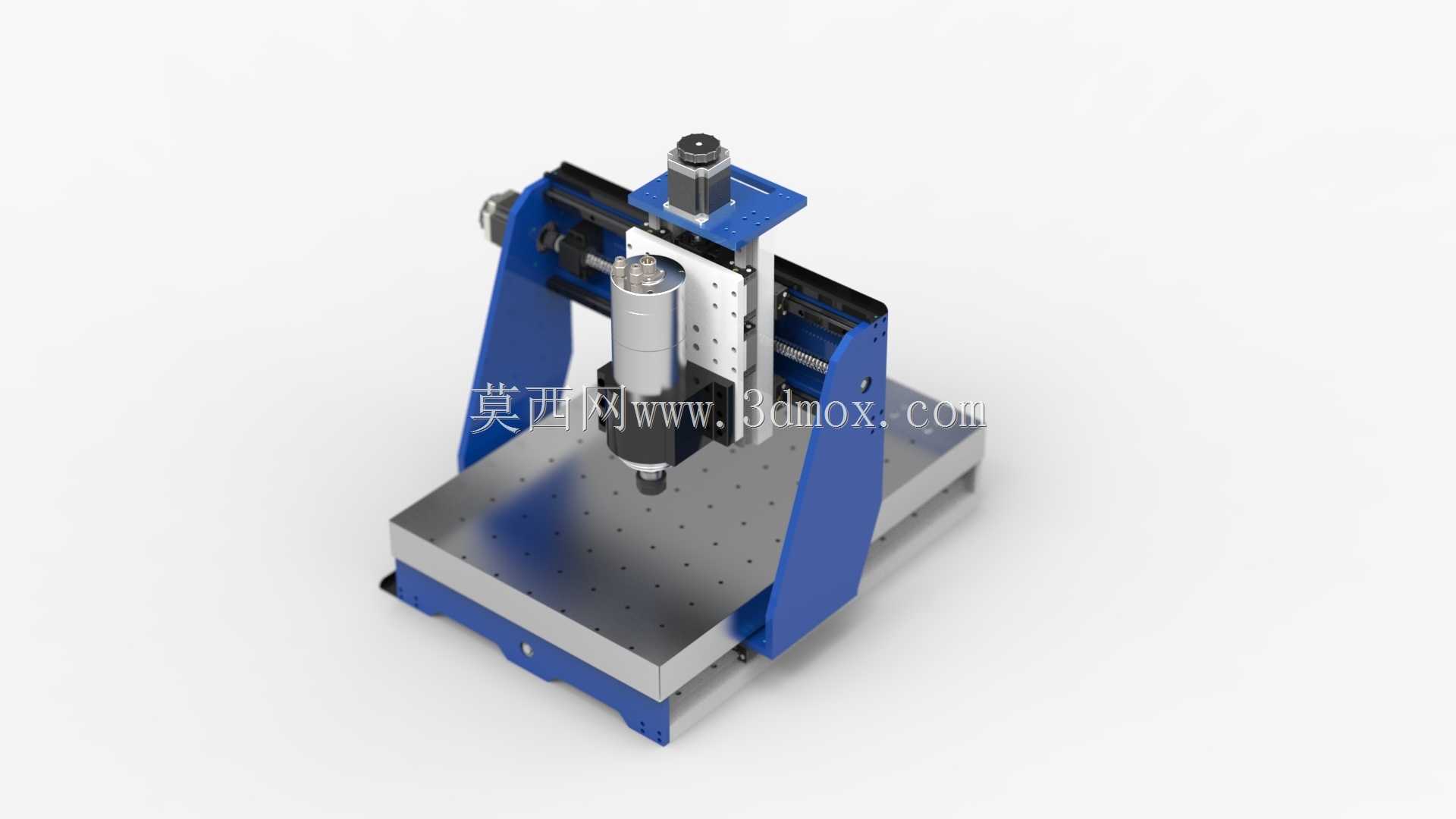

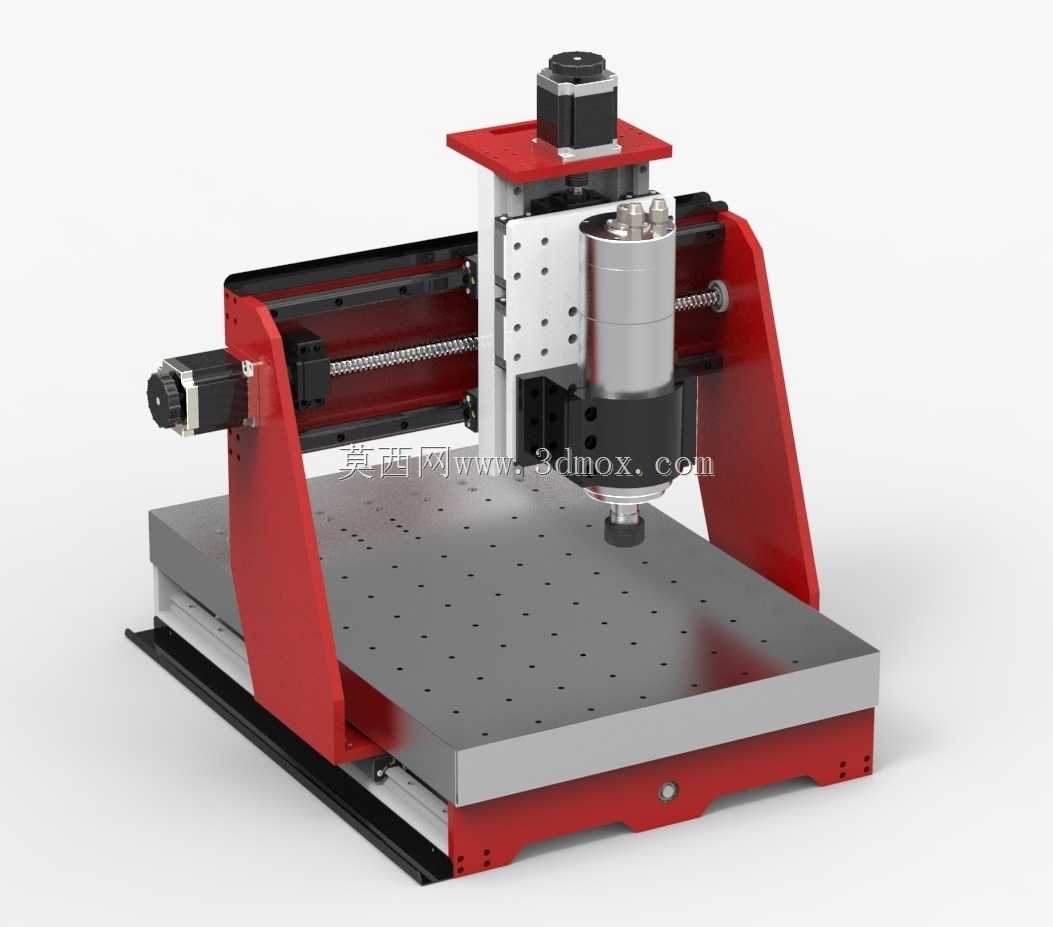

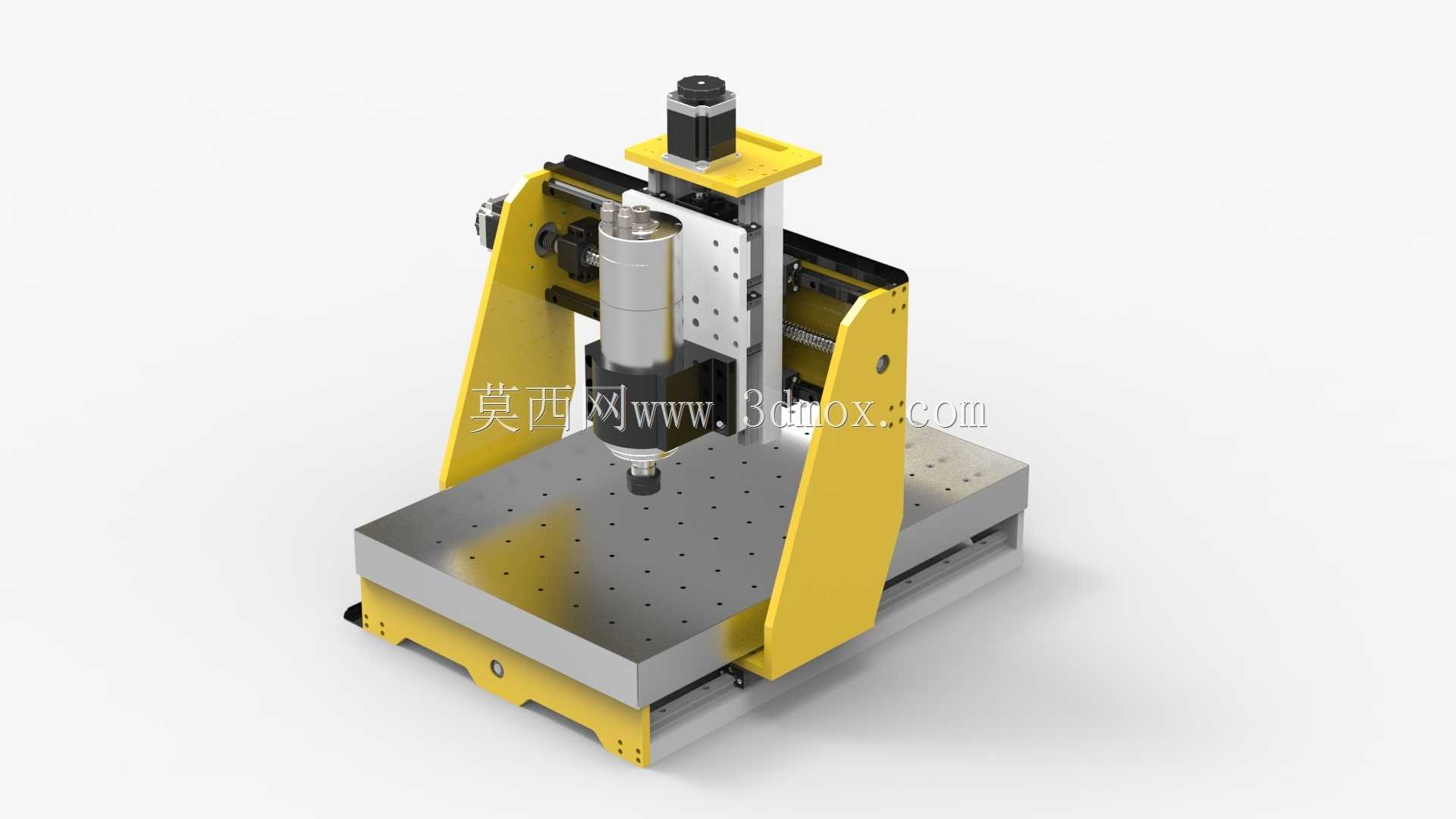

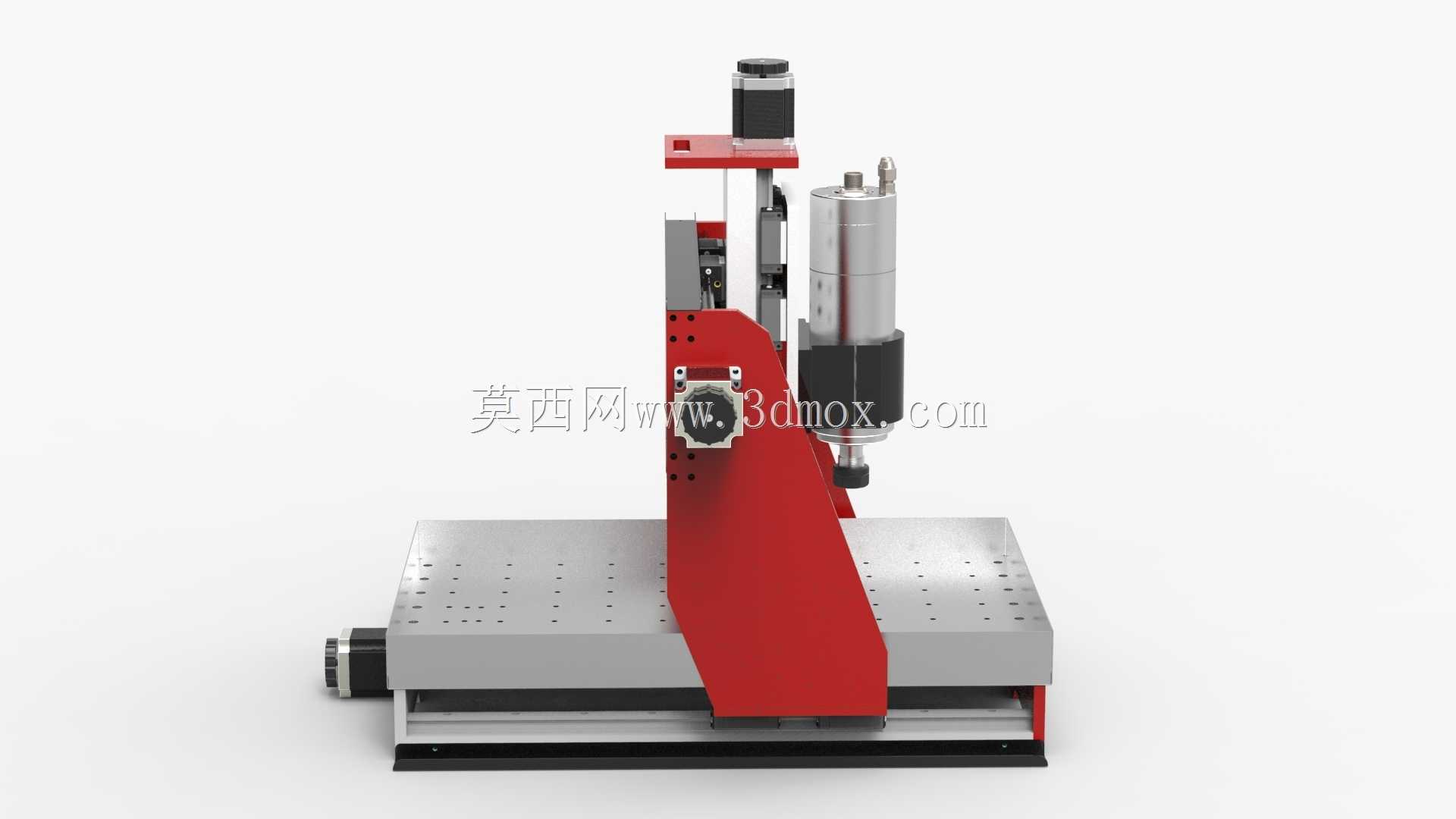

小型台式数控雕刻切割设备结构设计

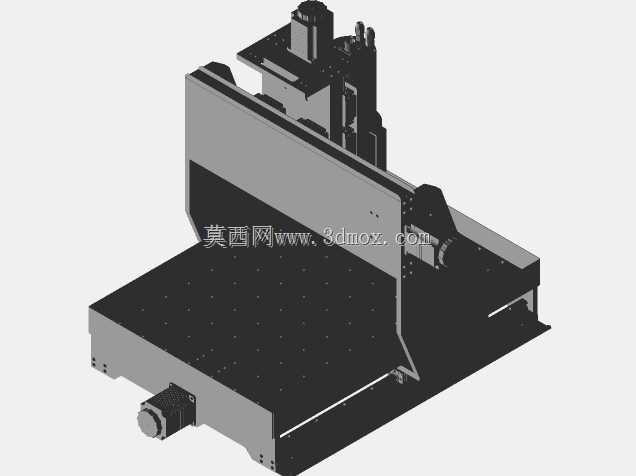

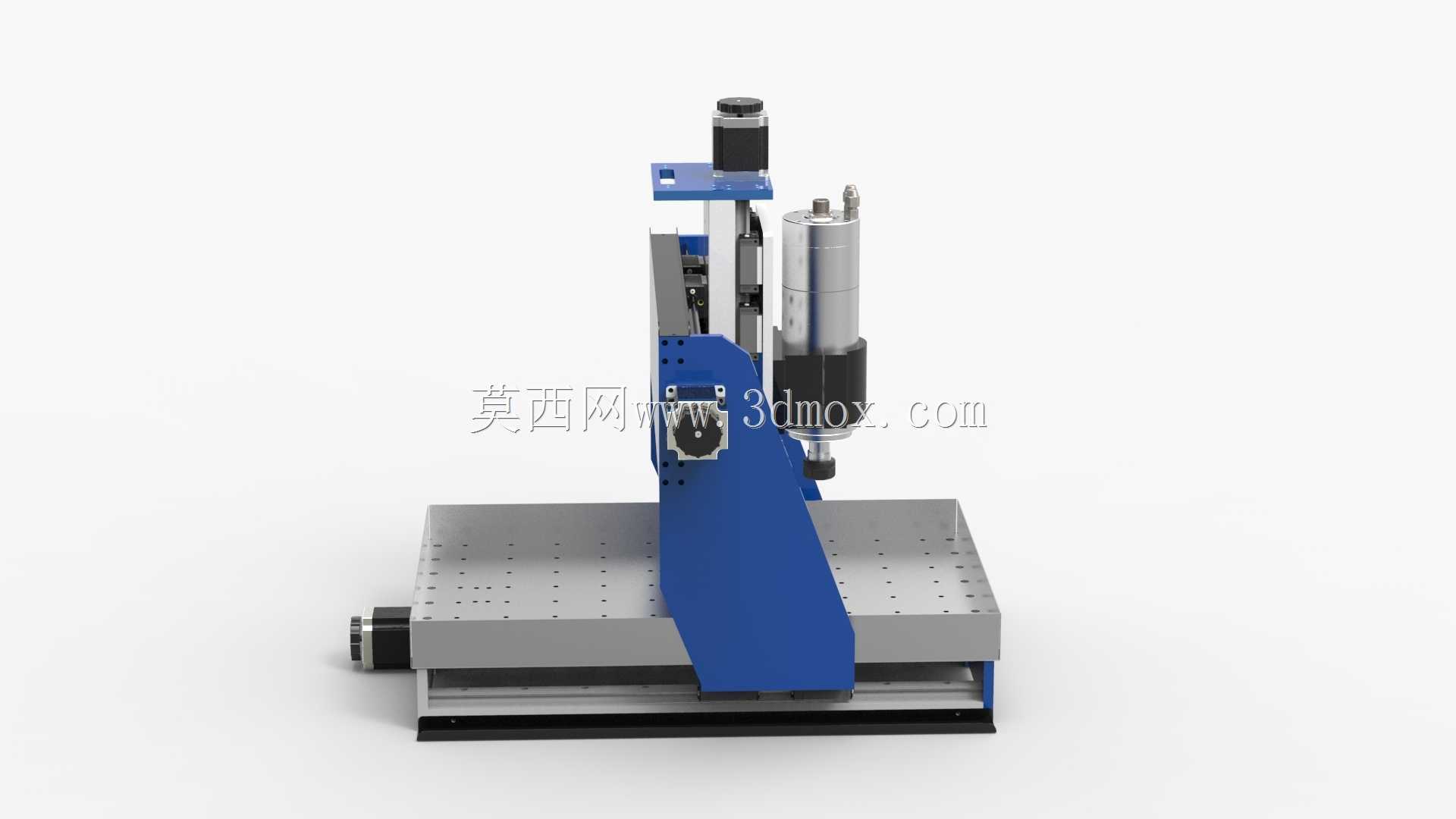

小型台式数控加工设备最容易被忽略的痛点，是床身刚性与加工行程的平衡，很多入门级机型为了压缩体积，直接削减龙门横梁的截面厚度，实际加工硬质板材时机头震颤幅度超过0.02mm，切出来的边缘会出现规律性波纹，根本达不到精密加工的公差要求。这款3040规格的机型在横梁与底座的连接位置做了内嵌式加强筋设计，没有采用常见的外凸式角码固定，既没有额外占用Y轴的有效行程，又把横梁的抗扭刚度提升了近40%，实际加工时哪怕主轴转速拉到24000转，走刀速度调到每分钟1200mm，刀具接触金属板面的瞬间也不会出现明显的让刀现象。

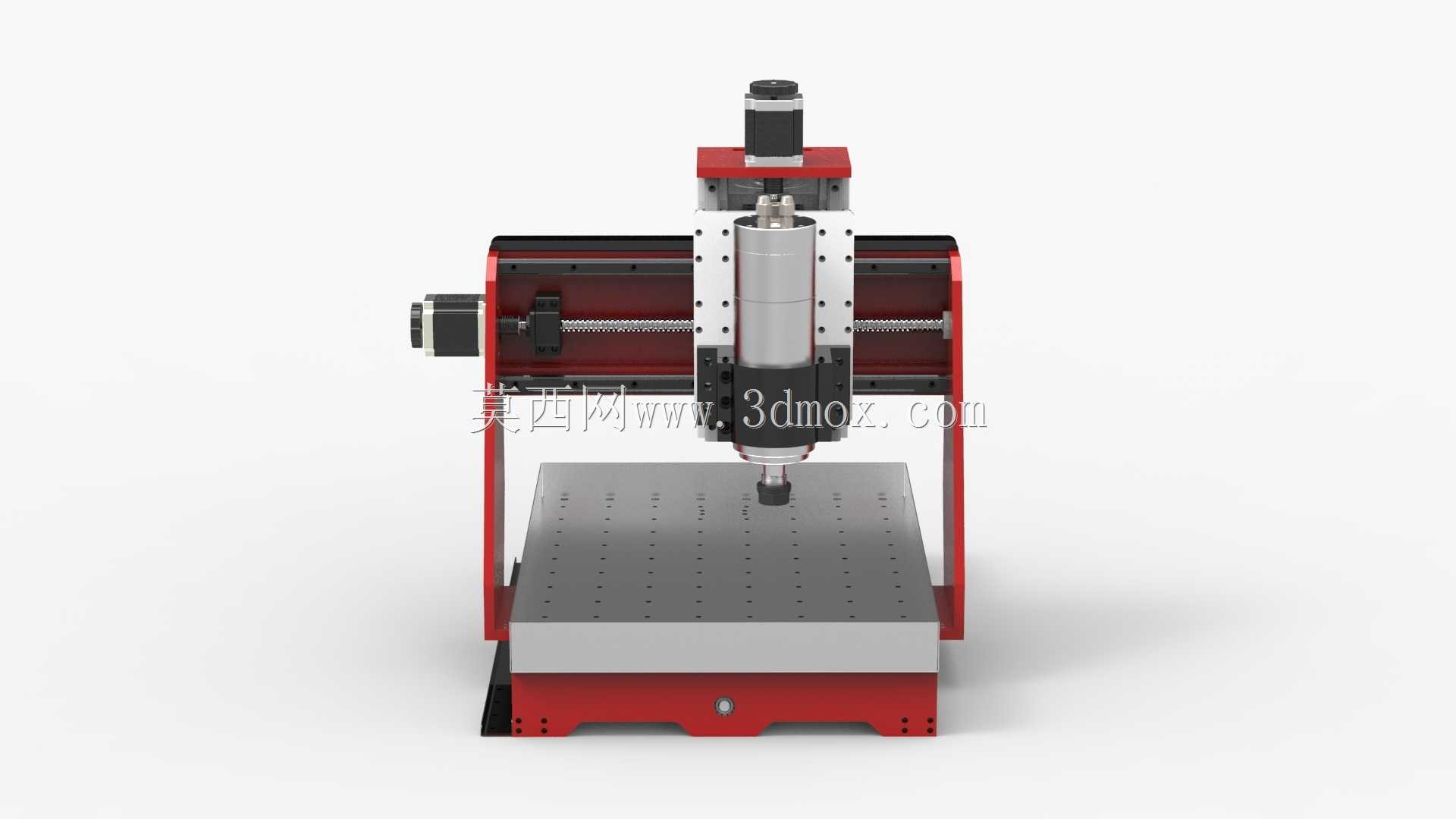

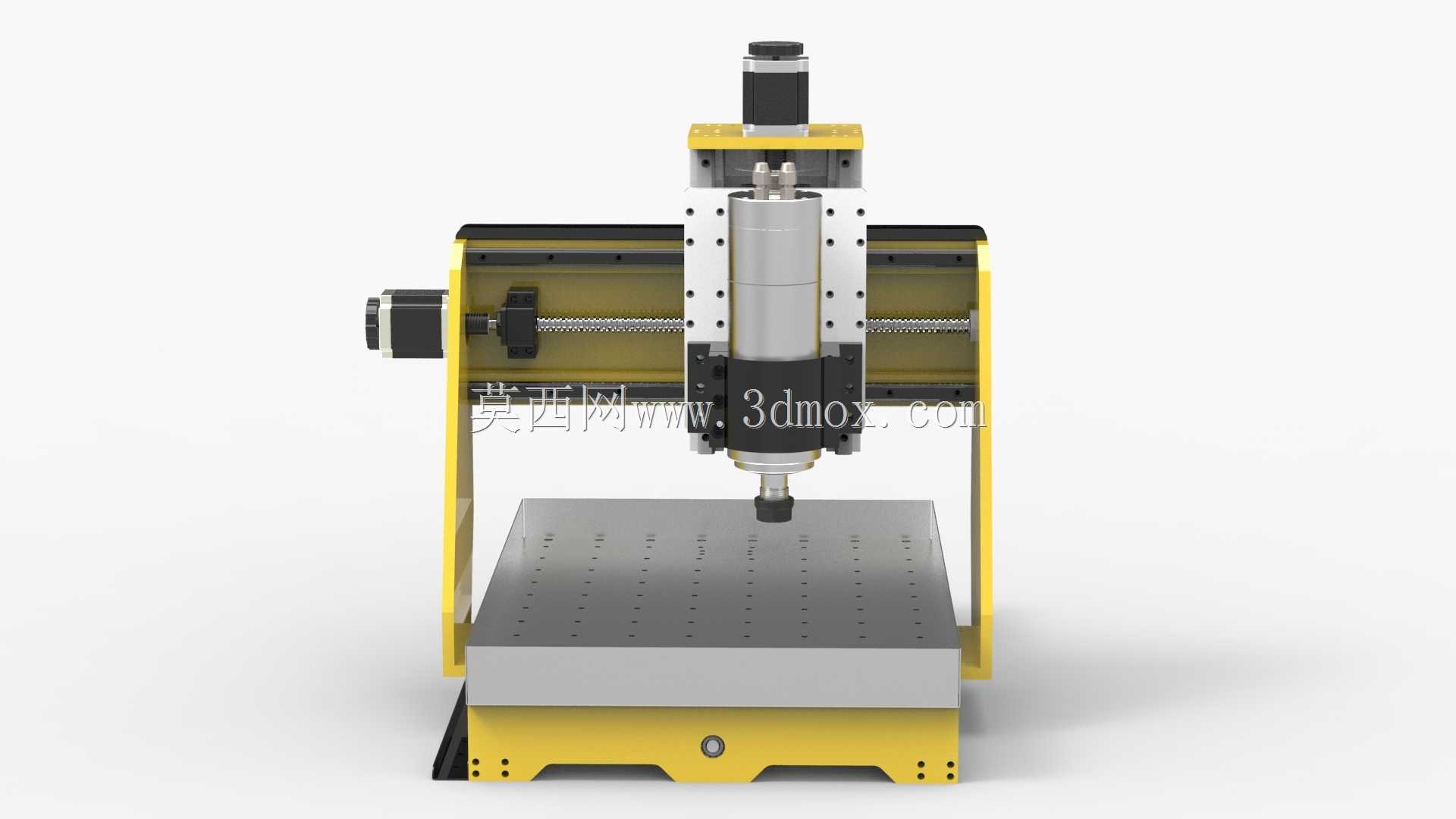

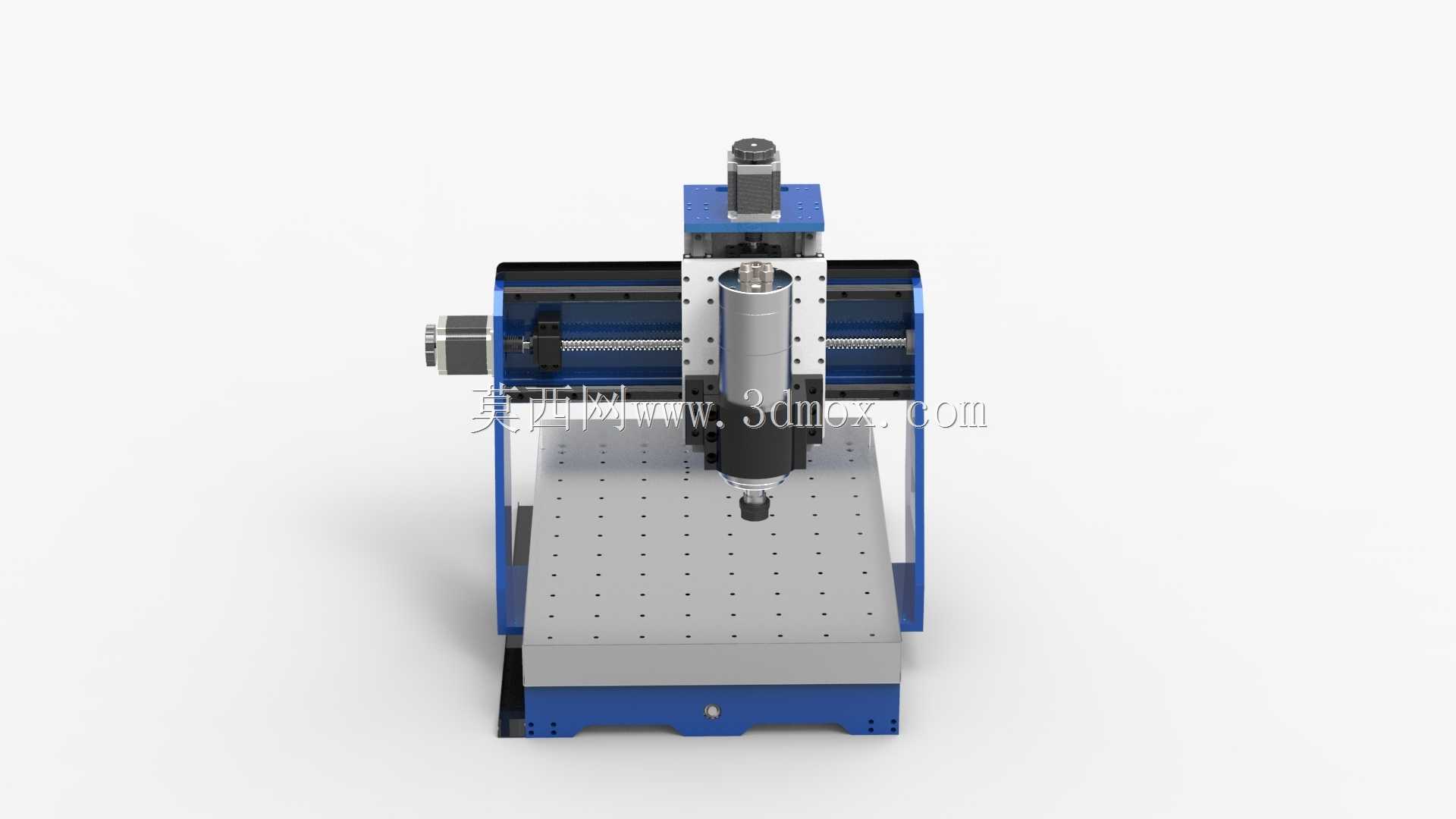

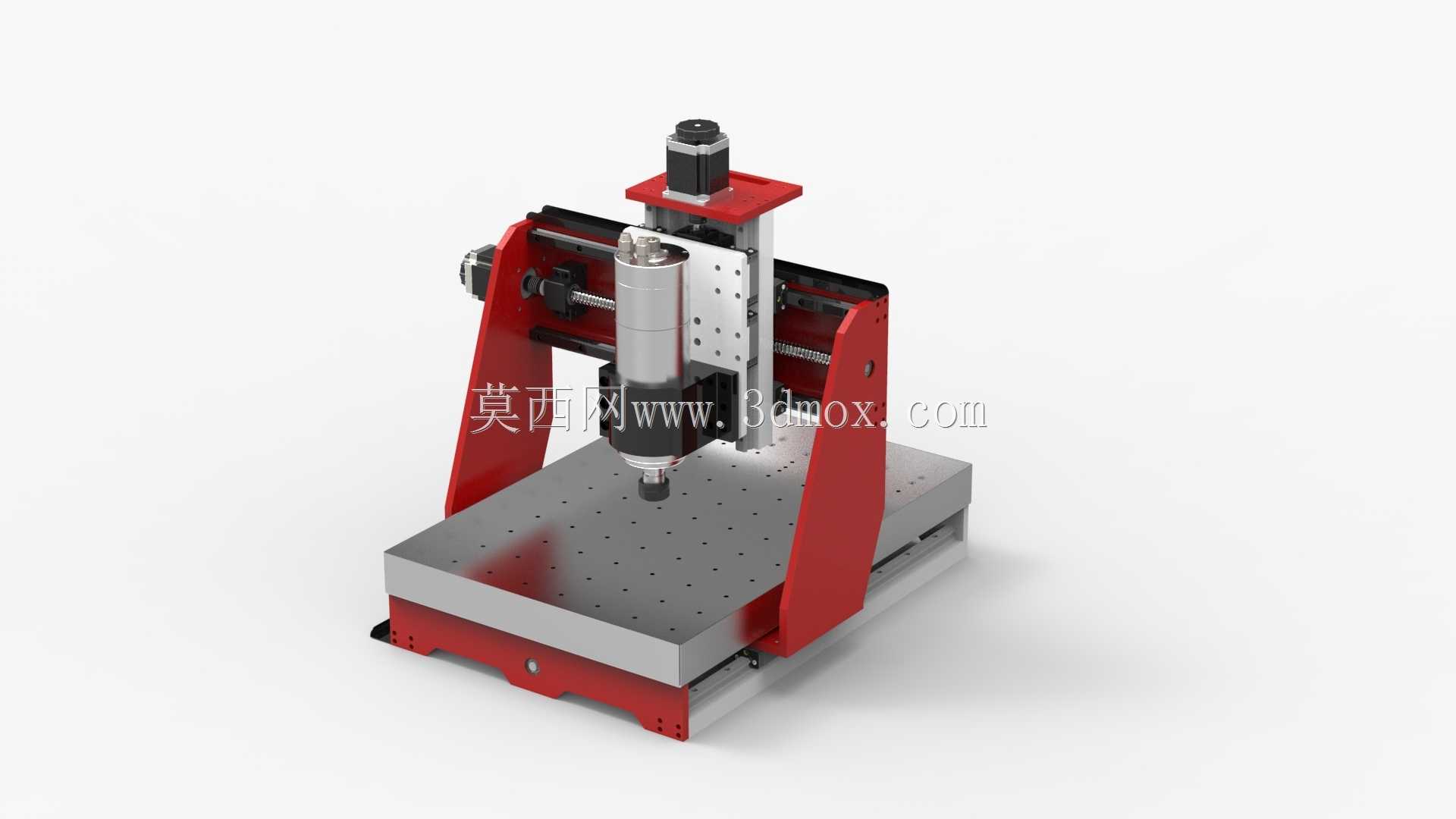

机头部分的水冷主轴固定座做了分体式抱紧结构，和常见的一体式铸铝座不同，这种分体结构在装配时可以通过微调螺栓调整主轴的垂直度，哪怕固定座加工时存在微小的角度误差，也能在总装阶段修正到0.01mm以内的垂直公差，避免长期加工出现主轴偏磨、刀具损耗过快的问题。走线位置没有直接拖在龙门外侧，而是用拖链内嵌在横梁侧面的槽位里，加工时拖链随龙门移动的弯折半径被严格控制在合理范围，不会出现线缆拉扯、长期弯折断裂的隐患，哪怕每天连续运行8小时，线缆的使用寿命也能比外露走线的机型提升两倍以上。

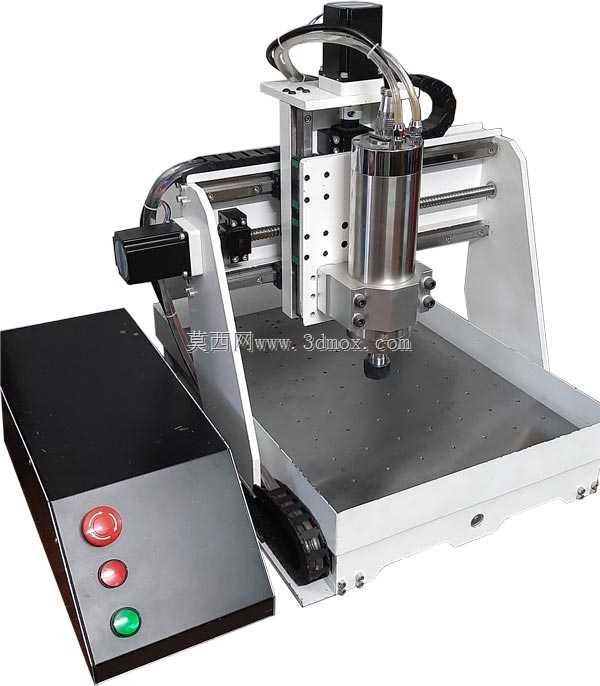

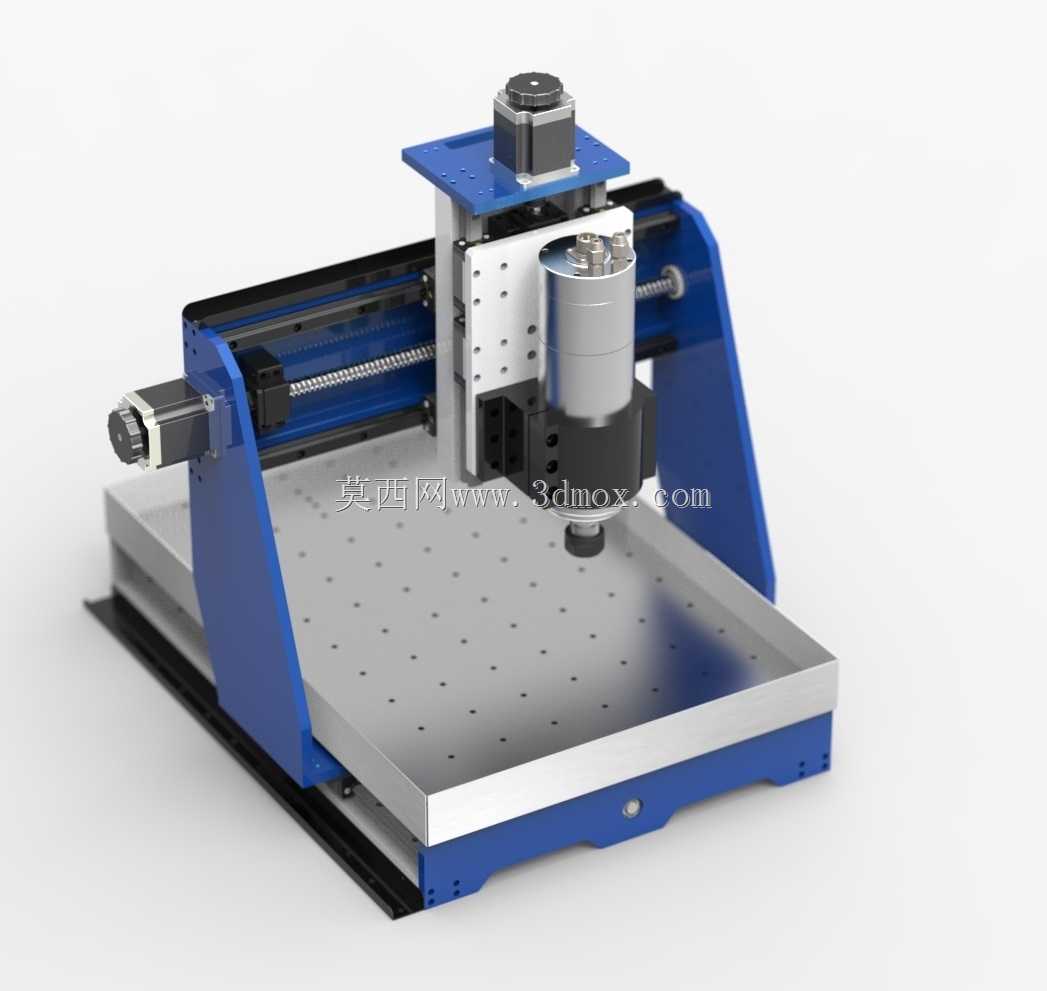

工作台面采用的是整体式铸铁平台，表面做了密集的T型槽和螺纹孔阵列，不用额外加装辅助夹具就能直接固定不同尺寸的工件，平台背面做了网格状的加强筋，放置在普通工作台面上也不会因为自身重量出现中部凹陷，哪怕加工长度超过300mm的长条形工件，台面的平面度公差也能控制在0.03mm以内。侧边的控制盒做了倾斜式操作面，三个控制按钮的高度刚好适配人手站立操作的自然姿态，急停按钮做了凸起式设计，遇到加工异常时不用低头寻找就能直接拍下，按钮的触发行程做了优化，按压力度控制在15N左右，不会因为误触导致加工中断。

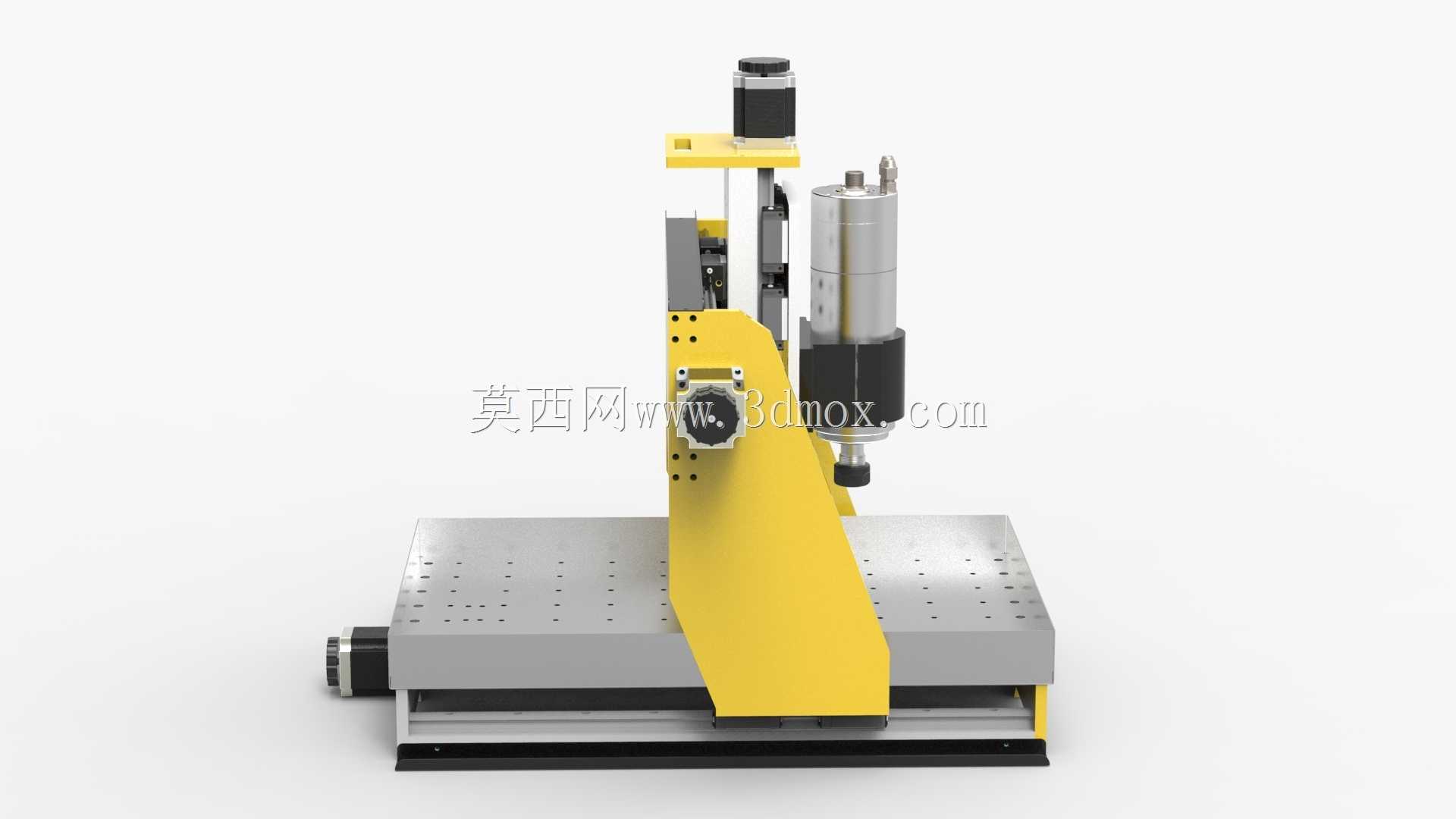

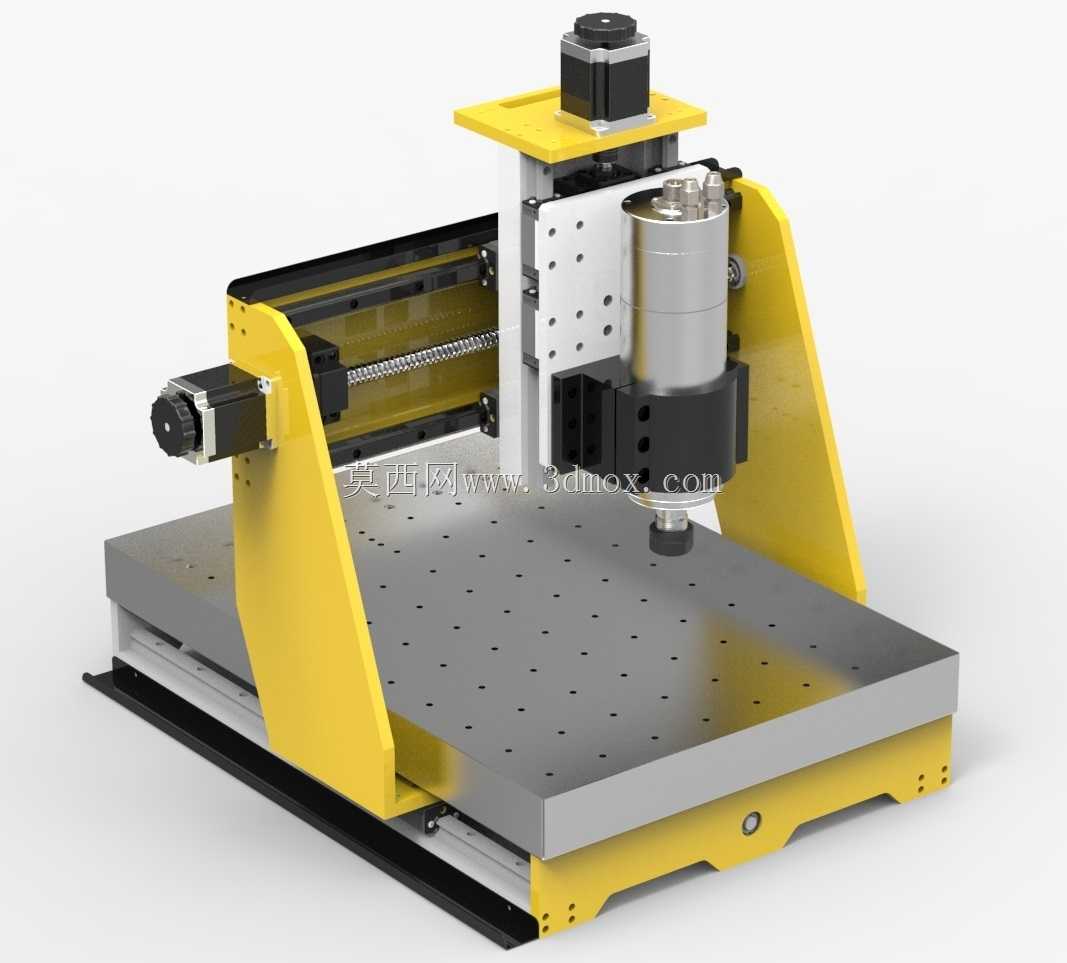

X轴和Y轴的导轨都采用了方形直线导轨，搭配滚珠丝杠传动，没有用成本更低的圆轨和同步带，反向间隙可以通过丝杠端的预紧螺母调整到0.005mm以内，做小尺寸的精细雕刻时不会出现丢步、轮廓错位的问题。Z轴的滑台做了加长的导向行程，主轴伸出的最大长度可以适配厚度超过100mm的工件，不用额外垫高工作台就能完成厚材料的切割加工，滑台的配重块隐藏在立柱内部，上下移动时的阻力非常均匀，不会出现下行过快、扎刀的问题。
