印度铁路宽轨客车转向架结构设计

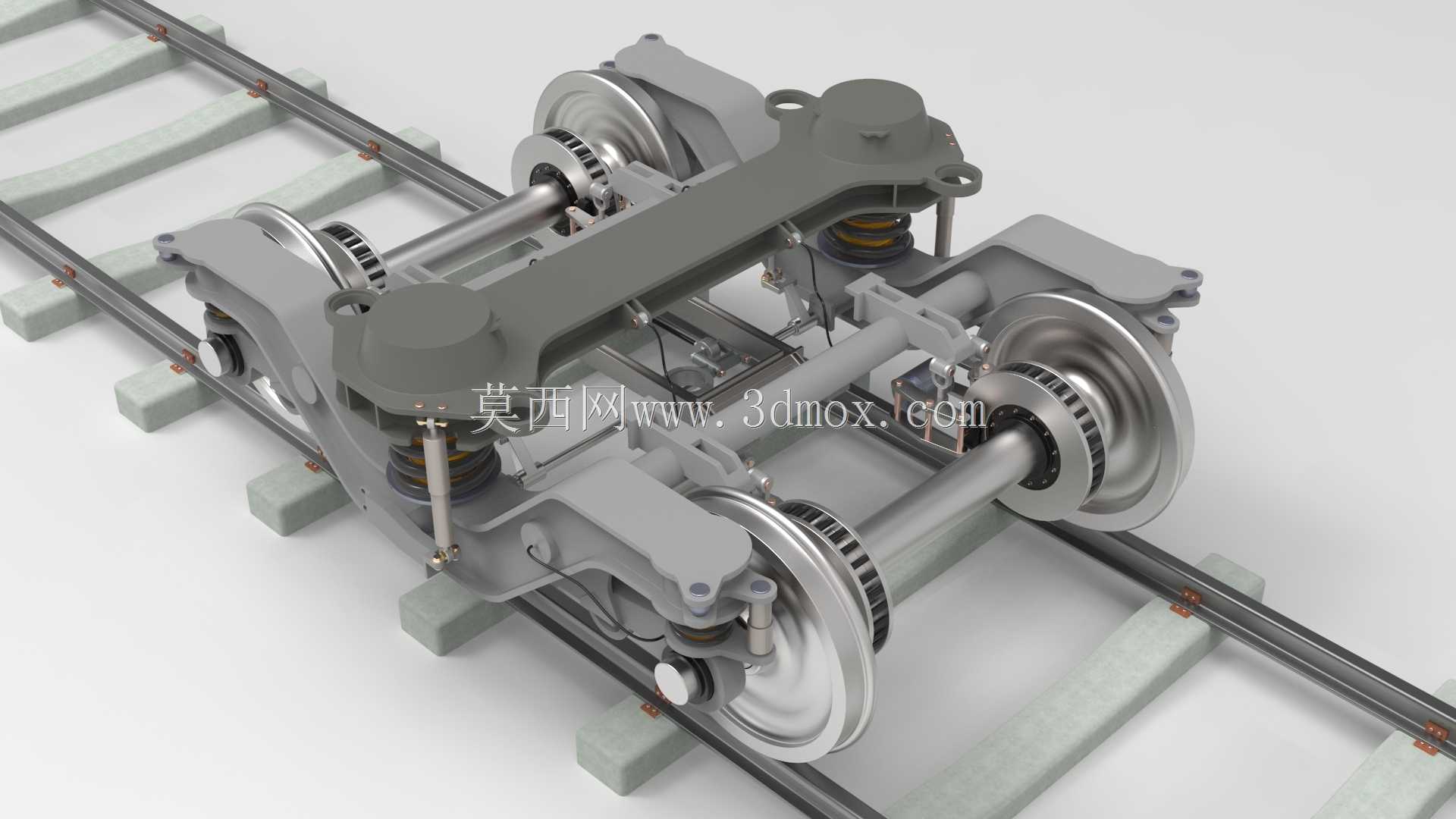

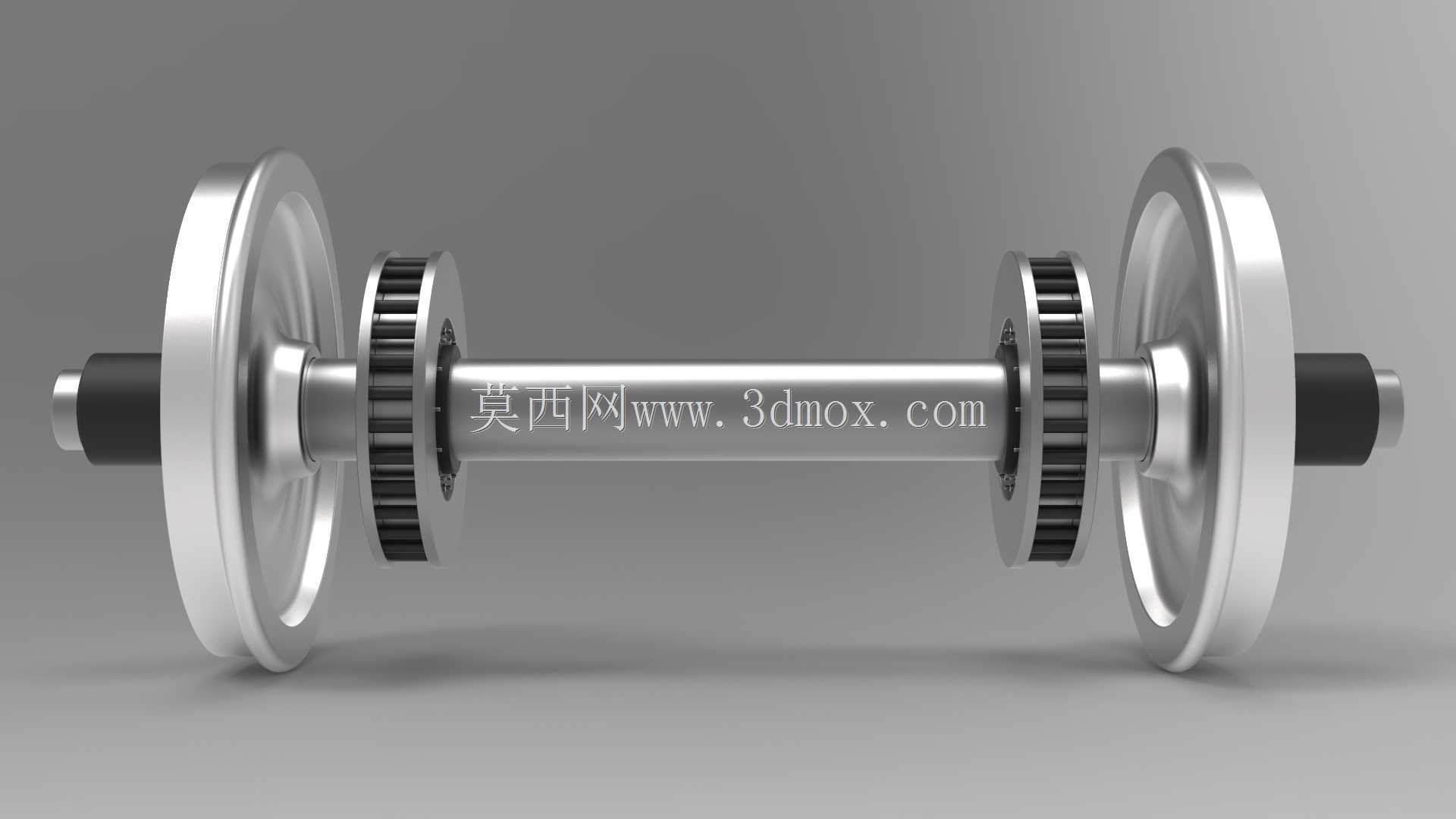

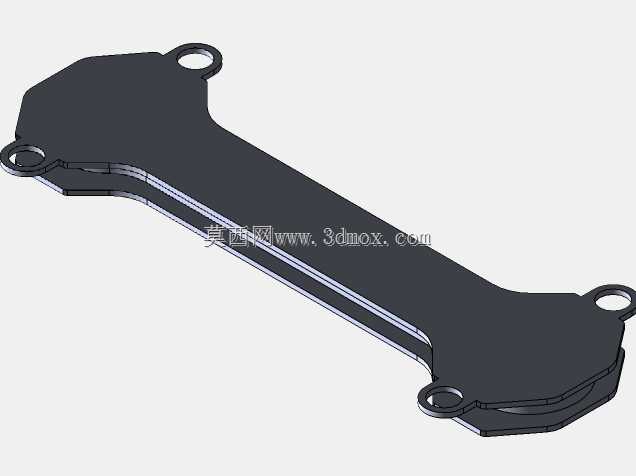

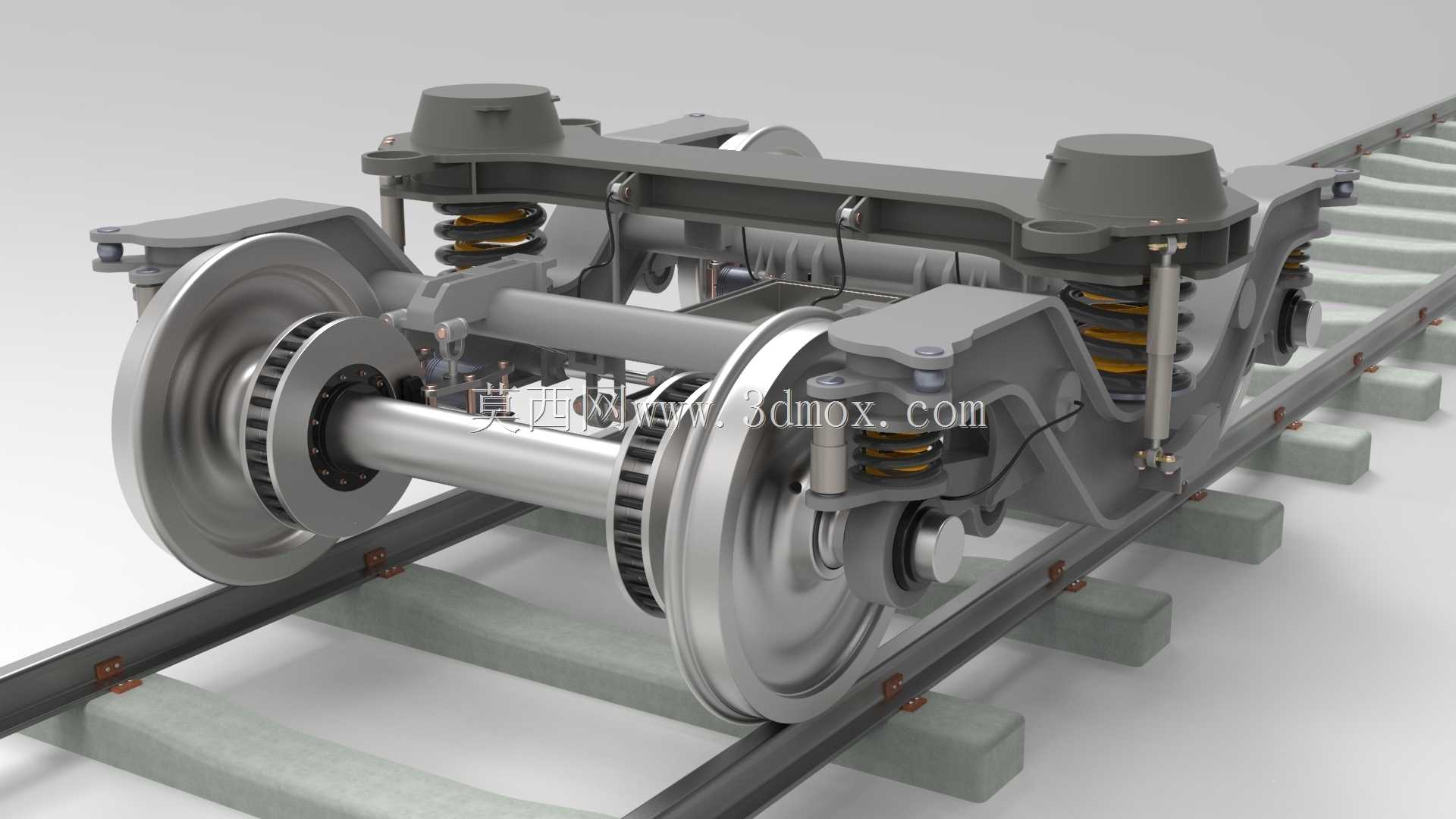

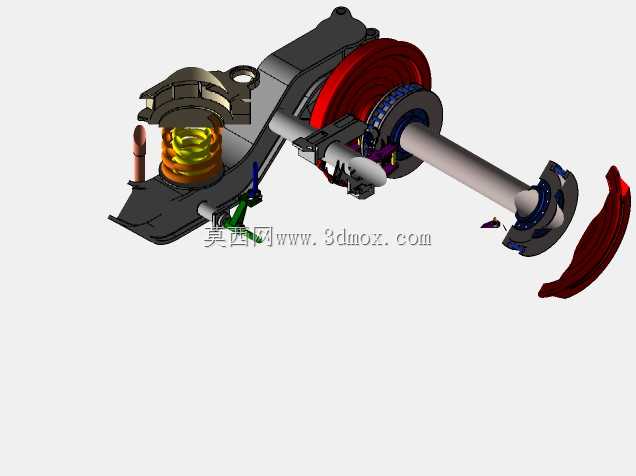

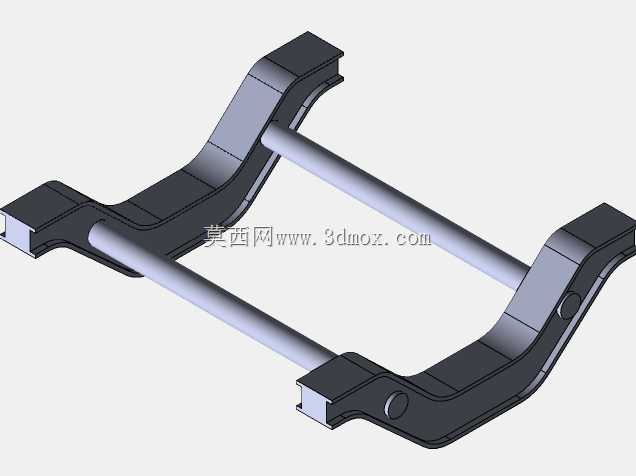

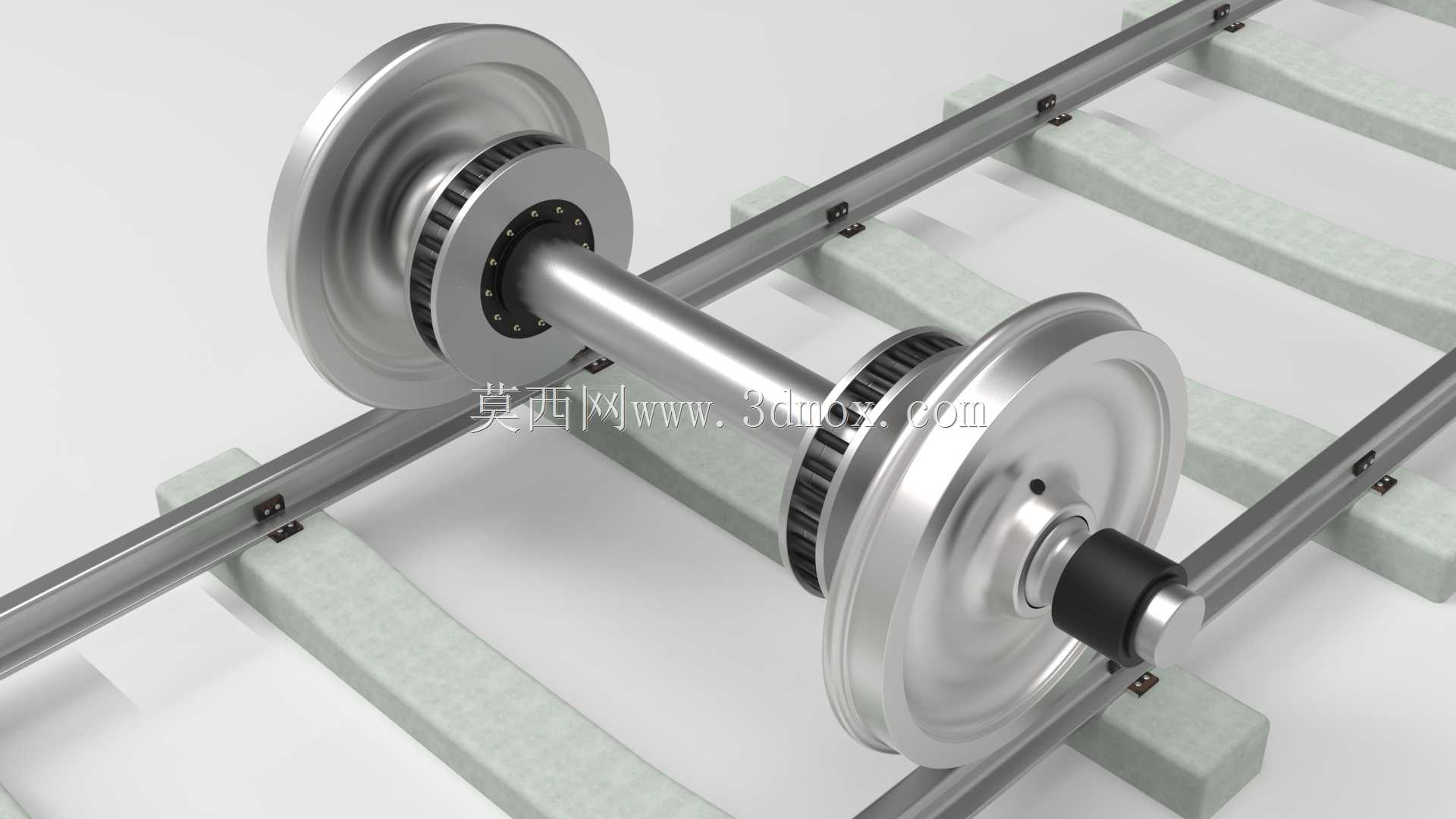

宽轨线路常年受高温高湿环境侵蚀，轨缝冲击载荷比标准轨线路高出近三成，传统转向架侧梁焊接位置容易在交变应力下出现疲劳裂纹，轴箱定位间隙也会因沙尘侵入快速磨耗超限。这款转向架在侧梁与横梁的连接位置做了圆弧过渡优化，没有采用常规的直边对接焊结构，而是把焊缝位置挪到了应力分布更低的梁体中段，配合铸钢材质的一体式轴箱导框，能把轮轨传递上来的纵向冲击分散到整个侧梁截面，不会在连接拐角处形成应力集中点。一系弹簧的布置位置特意往轮对中心偏移了十二毫米，抵消宽轨轮对横向跨度变大带来的侧滚力矩，弹簧座下方预留了三毫米的调整垫片空间，不用拆解整个构架就能调整轴重分配，适配不同载客量下的轴重偏差。轮对内侧的制动盘安装座做了止口定位设计，压装时不需要反复打表找正，止口的过渡公差控制在H7/k6区间，既能保证制动盘的同轴度，也能避免运行中制动盘出现窜动异响。构架上的管线固定卡座全部采用内嵌式设计，没有突出梁体表面，避免车辆运行中带起的道砟飞溅砸伤气管线缆，卡座的开口位置朝向侧梁内侧，检修时不用探到构架底部就能插拔管线接头。轴箱橡胶垫的硬度做了梯度匹配，靠近构架侧的胶层硬度更高，靠近轴箱的胶层偏软，既能过滤高频轮轨振动，也能保证纵向定位刚度不会太软导致制动时轴箱前倾。轮对踏面采用了适配宽轨的磨耗型轮廓，和印度铁路常用的60kg/m轨型匹配度更高，初始接触斑位置刚好落在踏面中心区域，不会出现偏磨导致的轮缘快速变薄问题。横梁上的牵引拉杆座做了对称布置，牵引点高度和车钩中心线高度差控制在十五毫米以内，牵引和制动时不会带来额外的点头力矩，减少车辆纵向冲动。
