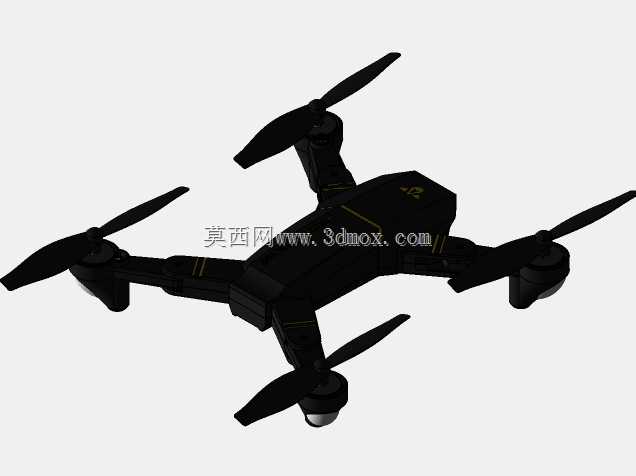

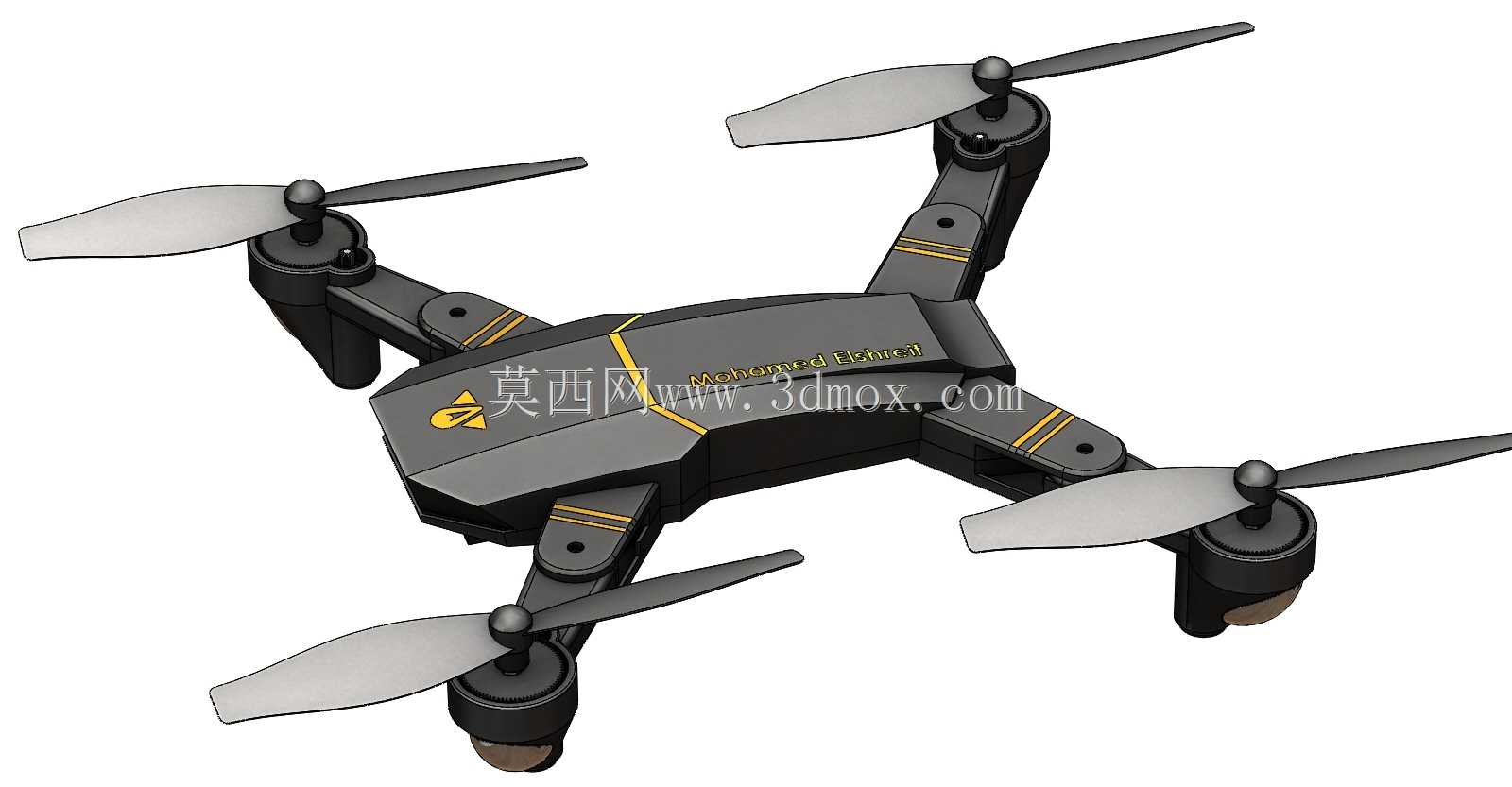

折叠式四旋翼航拍飞行器结构设计

消费级折叠无人机的机臂铰接位置，一直是跌落冲击工况下的应力集中高发区，常规铰接轴仅靠单颗螺丝锁附，炸机时冲击力直接传导至机臂根部，极易出现机臂断裂、铰接座崩裂的问题。这款四旋翼机型的机臂铰接处做了内嵌式限位凸台设计，机臂展开到位后凸台会卡入机身对应的卡槽内，冲击力不会全部集中在铰接轴上，日常携带时机臂折叠后贴合机身侧面，不会出现松脱晃荡的情况。

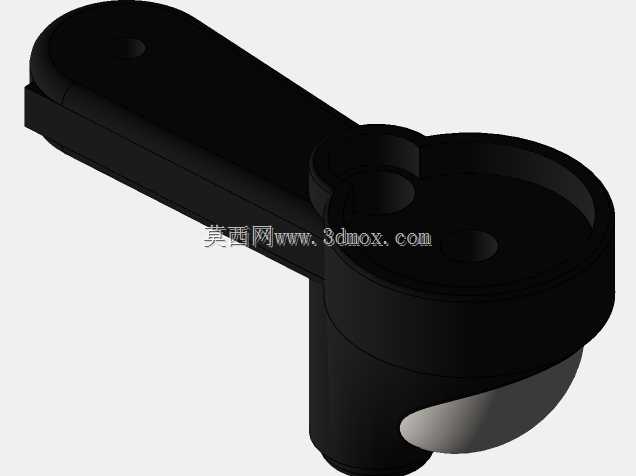

机臂与电机座的衔接位置做了渐变壁厚处理，靠近铰接端的壁厚比电机安装端厚0.8mm，既保证了机臂展开后的结构刚性，飞行时机臂不会因为旋翼高速转动产生共振抖震，又不会因为整体壁厚过大增加整机重量。电机座底部预留了走线槽，电调线可以完全埋入机臂内部的空腔里，不会外露在机身外侧，既避免了飞行时线缆被气流吹动产生风阻，也能防止降落时线缆被地面杂物剐蹭破损。

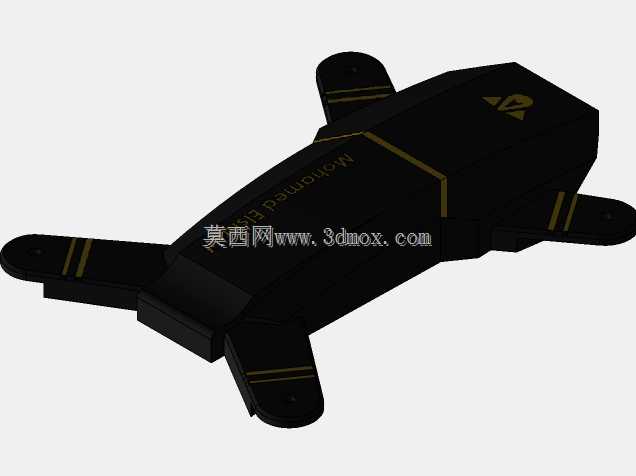

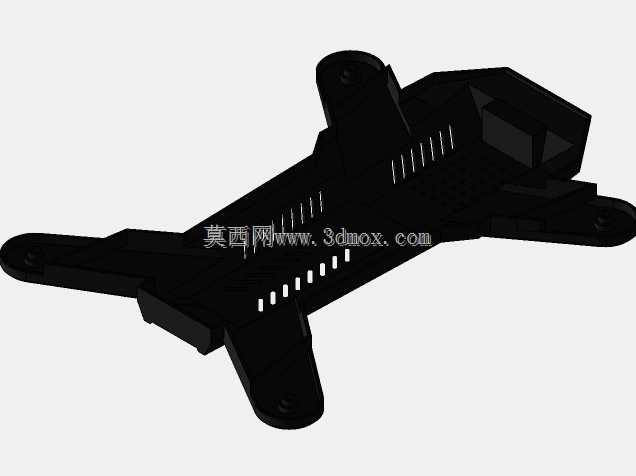

机身主体的上壳做了微弧曲面过渡，没有生硬的直角转折，曲面弧度刚好贴合内部电池、飞控板的排布空间，不会出现内部元器件顶壳的问题。上壳表面的装饰凹槽不是单纯的造型设计，凹槽位置刚好对应内部飞控、GPS模块的安装点位，凹槽的加强筋结构能提升上壳的抗形变能力，单手捏持机身两侧时不会出现壳体凹陷挤压内部电路板的情况。

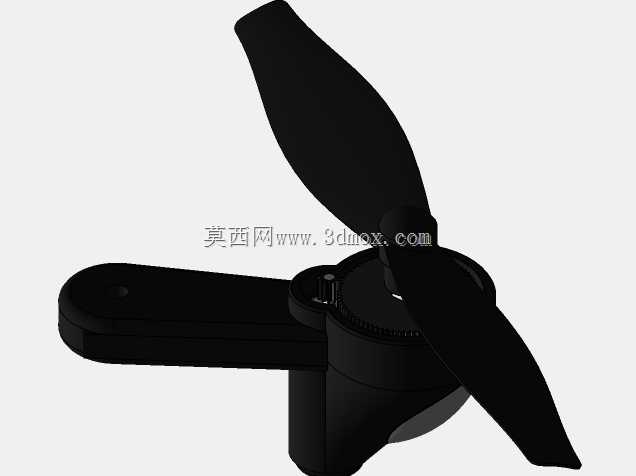

旋翼桨叶的根部做了加厚处理，桨尖位置做了切角修型，高速转动时能打散翼尖涡流，降低飞行时的气动噪音。桨叶和电机轴的配合位置做了D型孔设计，安装时不需要反复对准卡位，直接套入就能锁附到位，不会出现电机转动时桨叶打滑的问题。电池仓的卡扣做了侧向按压式设计，不需要抠挖就能快速取出电池，卡扣的锁合深度刚好1.2mm，飞行做急停、翻转动作时电池不会因为惯性甩出仓外。

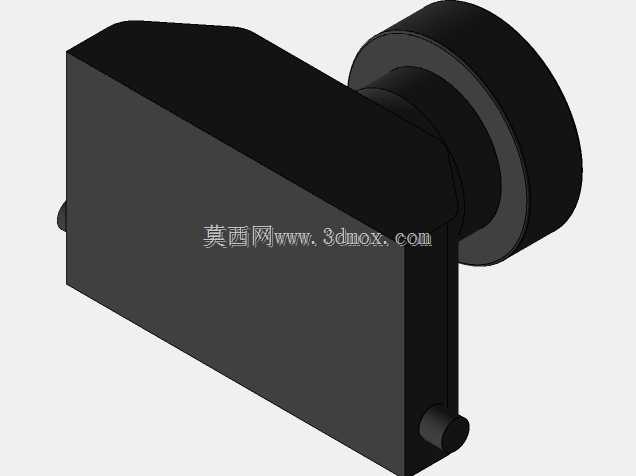

起落架和机臂底部做了一体化衔接，没有额外增加独立的起落架零件，减少了整机的装配零件数量，降落时冲击力可以通过机臂直接传导至机身框架，不会出现起落架断裂脱落的问题。机身前端的摄像头安装位做了微凸的防护边，炸机时机头先触地的情况下，防护边会先承接冲击力，不会直接磕碰到摄像头镜片。
