小型潜航器线框结构三维设计

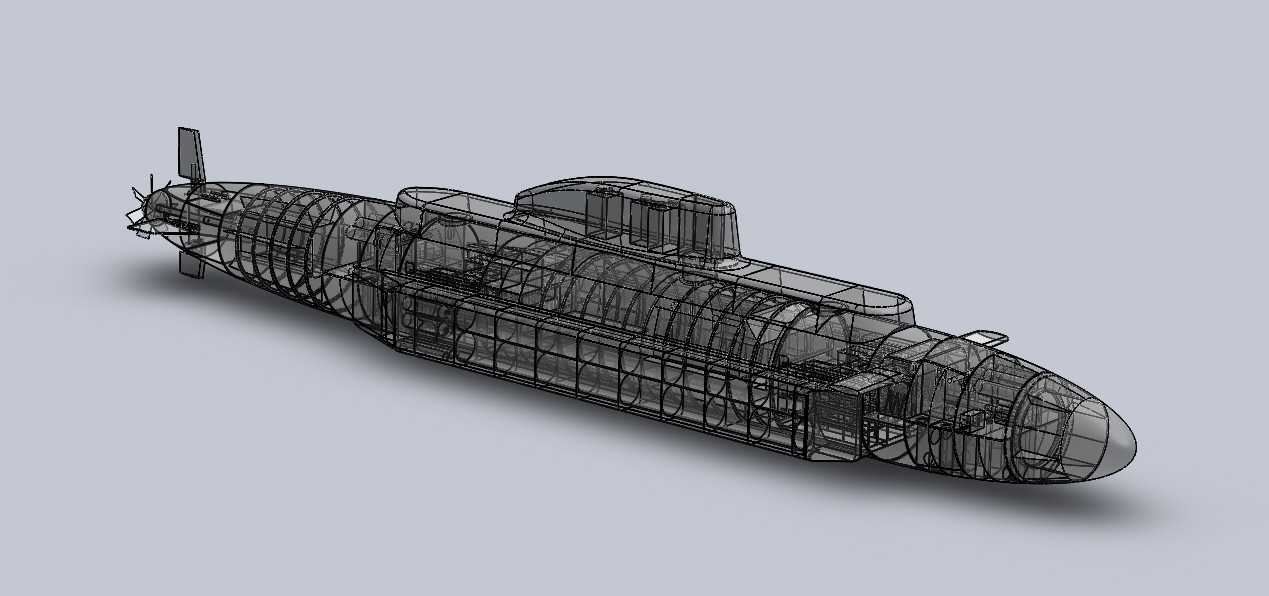

水下潜航装备的壳体加工一直存在薄壁易形变、内部舱段对位偏差的痛点，这款小型潜航器的结构设计完全围绕加工适配逻辑展开，每一处线框对应的实体结构都提前预留了加工余量与公差补偿空间。艇身的环形肋框排布没有采用等距均分的常规方案，在动力舱、观测舱、配重舱三个核心载荷区域，肋框的间距收窄12%，肋条厚度提升0.8mm，既抵消了薄壁壳体卷制成型后的回弹形变，也避免了后续焊接加强筋时出现的局部热变形。艇首的椭球曲面段没有做一体化成型设计，拆分为三个可独立铣削的曲面分片，分片衔接处的止口结构做了0.15mm的过盈配合设计，既降低了五轴加工的曲面走刀难度，也能保证深潜状态下的拼接处水密性。指挥台围壳与艇身的衔接位置，特意将连接法兰的安装面下沉3mm，避免了焊接后法兰面凸起需要二次打磨的工序，法兰上的安装孔位全部做了同轴度预校验，孔位偏差控制在0.05mm以内，后续安装观通设备时不需要额外扩孔修正。尾部的推进器安装座与尾舵转轴座采用了一体化铸造成型的结构方案，省去了两个零件拼接装配的对位工序，转轴孔的位置精度直接在铸造时通过预埋型芯保证，后续只需要做精铰加工就能满足转动公差要求。艇身内部的设备安装导轨没有直接焊接在壳体内壁，而是通过带缓冲垫的卡扣结构固定在肋框的预留卡槽里，既可以抵消航行时的振动传导，也方便后续设备维护时快速拆装，不需要在壳体上额外打孔破坏耐压结构。线框呈现的通透结构也方便加工时直接观测内部焊缝的成型质量，不需要额外做内窥镜检测，每一处结构的取舍都完全匹配中小批量加工的工艺条件，没有为了外观效果增加不必要的加工难度，所有非配合面的圆角都统一设置为R2，减少了铣削加工时的换刀次数，整体加工周期比同尺寸常规潜航器壳体缩短近20%。
