常规构型水下航行潜水艇三维数模

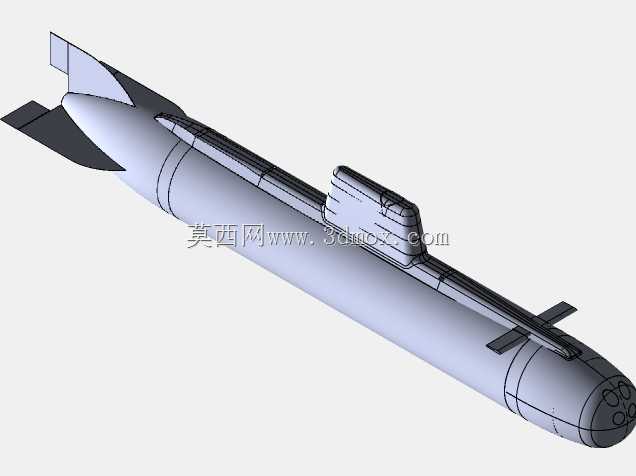

　　这款潜水艇三维数模还原了常规柴电动力潜艇的典型构型，整体采用拉长水滴型的流线型艇体设计，这类线型是目前中小型常规潜艇应用最广泛的外形方案，能够在水下航行时有效降低摩擦阻力与形状阻力，兼顾水面航行的稳性要求与水下高航速的水动力性能。从结构布局来看，模型完整还原了艇首球形声呐舱段、中部指挥台围壳、艉部十字型操纵面与螺旋桨推进段的整体排布，各舱段的分段接缝、围壳上的潜望镜与通气管整流罩、艇身两侧的流水孔细节都做了对应还原，没有过度简化核心结构特征。

　　在实际工程应用场景中，这类常规构型潜艇的三维数模可用于船舶与海洋工程专业的水动力教学演示、水下航行器的原理验证、国防科普展品的结构打样，也可作为水下潜航器设计的参考基准，帮助设计人员快速梳理常规潜艇的总体布局逻辑。从设备实际用途出发，常规动力潜艇主要承担近海巡逻、水下侦察、反潜训练、布雷作业等任务，其外形设计需要同时平衡水下隐蔽性、操纵灵活性与内部舱室的布置空间，这款模型的线型比例参考了主流中小型常规潜艇的尺寸关系，艇体的长径比控制在合理区间，既保证了内部设备的安装空间，也避免了过长艇体带来的回转半径过大问题。

　　从产品功能特性来看，模型还原的十字型艉舵是常规潜艇的经典操纵方案，相比X型舵，十字舵的操纵逻辑更简单，舵面受力更均匀，对浅海坐底工况的适应性更好，围壳前方设置的升降舵能够辅助潜艇完成潜浮与纵倾调整，在低速航行时提供足够的操纵力矩。指挥台围壳的位置设置在艇体中前部，这个位置能够降低围壳对艇体后部流场的干扰，减少螺旋桨区域的流场不均匀度，降低航行噪声，同时围壳的流线型修型也能减少围壳本身产生的航行阻力。

　　在设计思路层面，这类潜艇的外形设计首先要满足耐压壳体的布置要求，整个艇体的主耐压壳为圆柱形分段结构，外部包覆的非耐压整流壳形成完整的流线型外形，模型中还原的艇体分段接缝对应了实际建造中的耐压壳体分段焊接位置，这类分段设计能够降低大直径耐压壳的加工难度，同时方便内部舱室的设备安装与管线排布。艇首的球形结构对应声呐基阵的安装位置，球形声呐基阵能够获得更大的探测角度，是现代潜艇的主流声呐布置方案，模型中艇首的圆弧过渡处理也符合声呐舱的整流要求，避免突出结构产生的流噪声影响声呐探测精度。

　　从外形尺寸与安装边界来看，这类中小型常规潜艇的艇长通常在50到70米区间，艇体最大直径在6到8米，围壳高度约为艇体直径的三分之一，在进行相关配套设备设计时，需要参考这类尺寸边界预留安装空间，比如围壳上的升降设备收放空间、艇身两侧的声呐基阵安装平面、艉部舵机的安装舱室空间都需要和整体线型匹配。模型中艇体底部的平直段设计对应了潜艇坐底停泊时的支撑需求，能够保证潜艇在海床坐底时的稳定性，避免出现侧倾风险，同时底部的流水孔布置也能保证下潜与上浮时非耐压舱室的水快速进出，减少潜浮过程的姿态调整时间。

　　在结构细节处理上，模型还原的艇体表面突出结构都做了对应的整流处理，没有突兀的直角结构，这符合潜艇低噪声设计的基本要求，所有突出于艇体的设备都需要包覆整流罩，让水流能够平滑流过表面，避免产生涡流噪声。艉部的螺旋桨位置与艉舵的相对位置也符合常规布局，舵面设置在螺旋桨前方，能够利用螺旋桨的伴流提升舵效，在低速航行时获得更好的操纵响应，同时十字舵的四个舵面分别负责水平与垂直方向的操纵，独立的舵面设计也能提升故障冗余度，单个舵面故障时仍能保留部分操纵能力。
